M1-S70卡片介绍

卡片有4K的存储空间，有32个小扇区和8个大扇区。小扇区的结构为：每扇区有4块，每块16个字节，一共64字节，第3块为密钥和控制字节；大扇区的结构为：每扇区16块，每块16个字节，一共256字节，第15块为密钥和控制字节；详细介绍如下:

一、特性

• 4K字节, 共40个扇区，前32个扇区中，每个扇区4个数据块，后8个扇区中，每个扇区16个数据块，每个数据块16个字节；
• 每个扇区有独立的一组密码及访问控制；
• 每张卡有唯一序列号，为32位；
• 具有防冲突机制，支持多卡操作；
• 无电源，自带天线，内含加密控制逻辑和通讯逻辑电路；
• 数据保存期为10年，可改写10万次，读无限次；
• 工作温度：-20℃~50℃(湿度为90%)；
• 工作频率：13.56MHZ；
• 通信速率：106 KBPS；
• 读写距离：10 cm以内（与读写器有关）。

二、存储结构

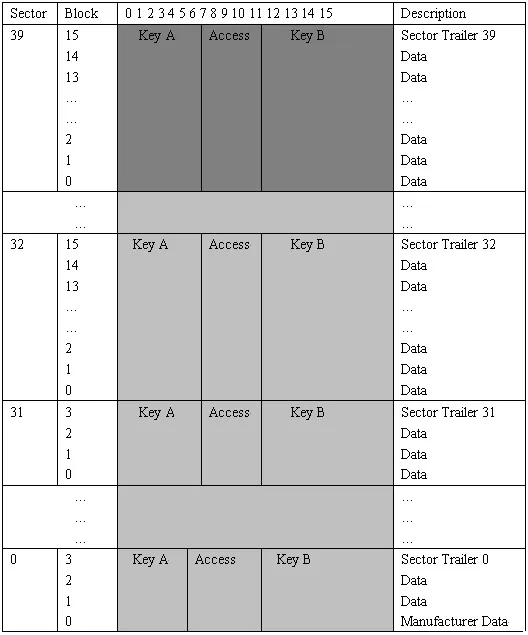

4K字节, 共40个扇区，前32个扇区中，每个扇区4个数据块，后8个扇区中，每个扇区16个数据块，每个数据块16个字节。

1、Manufacturer Blcok：

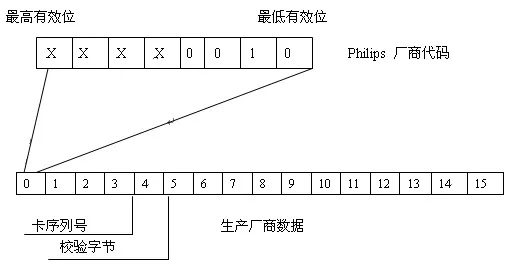

第一个扇区的第一块由厂商使用，存储了IC卡的生产产商代码，这个块中的数据写入后不能被修改。如下图所示：

2、Data Blocks（数据块）：

扇区1到扇区31有3个数据块，扇区32到扇区39有15个数据块供存储数据(扇区0只有2个数据块和一个厂商数据存储块)。数据块的读写操作由控制位控制。

3、Value Block（值块）:

值块可用做电子钱包（有效的命令为read,write,increment,decrement,restore,transfer），值块中的数据只占4个字节。

4、Sector Trailer（扇区尾部）:

每个扇区都有个扇区尾部。包括密码A（不能读出）、密码B及相应扇区中的所有块的存储控制位（位于第6个字节到第9个字节），存储结构如下：

三、控制属性

1、每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取 控制。在存取控制中每个块都有相应的三个控制位,定义如下：

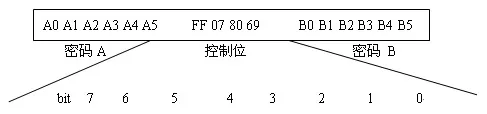

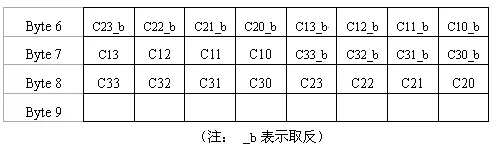

三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如进行减值操作必须验证KEY A，进行加值操作必须验证KEY B，等等）。三个控制位在存取控制字节中的位置如下（字节9为备用字节，默认值为0x69）：

2、制块（块3）的存取控制与数据块（块0、1、2）不同，它的存取控制如下：

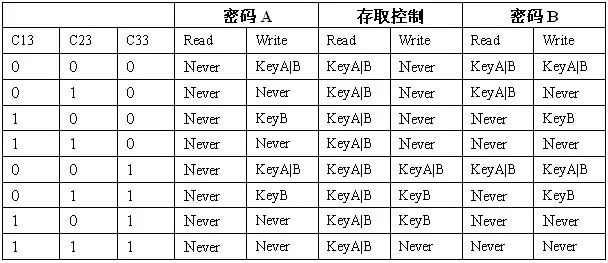

例如：当块3的存取控制位C13 C23 C33=100时，表示：

• 密码A：不可读，验证KEYA或KEYB正确后，可写（更改）；
• 存取控制：验证KEYA或KEYB正确后，可读、可写；
• 密码B：验证KEYA或KEYB正确后，可读、可写。

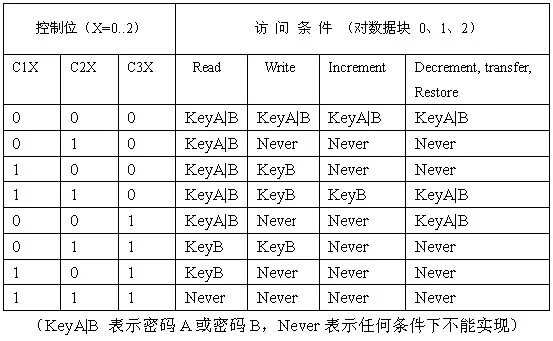

3、数据块（块0、块1、块2）的存取控制如下：

例如：当块0的存取控制位C10 C20 C30=100时，验证密码A或密码B正确后可读；验证密码B正确后可写；不能进行加值、减值操作。
