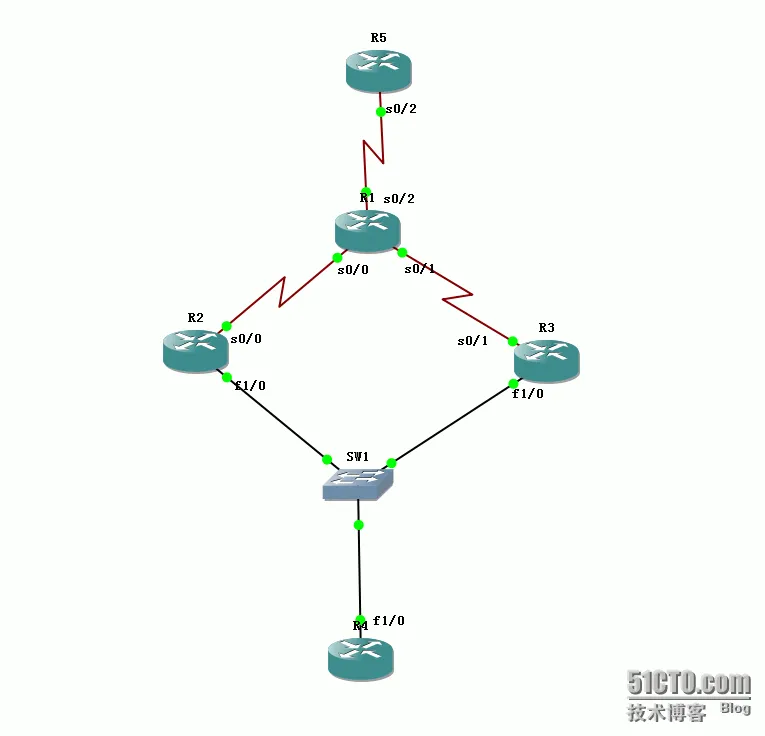

1、实验拓扑
Virtual Route Redundancy Protocol
两台路由器之间虚拟出一个网关，一台为master路由器，另一台为backup路由器，当active路由器down后，standby路由器10s内收到不hello信息，就取代active路由器。
VRRP与HSRP的差异
主备路由器的叫法不同，HSRP分别称为active和standby，而VRRP称为master和backup。
虚拟网关IP的指法不同，HSRP虚拟网关IP只能是虚拟的，而VRRP虚拟网关IP既可以是虚拟IP，也可以接口的真实IP。
发送Hello报文的路由器不同，HSRP中所有路由器都发送hello报文，VRRP中只有master路由器发送hello报文。
HSRP默认关闭抢占，VRRP默认开启抢占
HSRP有端口追踪track，VRRP没有端口追踪track
2、基础配置
R1配置
interface Serial0/0
ip address 12.1.1.1 255.255.255.0
interface Serial0/1
ip address 13.1.1.1 255.255.255.0
interface Serial0/2
ip address 15.1.1.1 255.255.255.0
router ospf 110
router-id 1.1.1.1
log-adjacency-changes
network 12.1.1.0 0.0.0.255 area 0
network 13.1.1.0 0.0.0.255 area 0
network 15.1.1.0 0.0.0.255 area 0
R2配置
interface Serial0/0
ip address 12.1.1.2 255.255.255.0
interface FastEthernet1/0
ip address 100.1.1.2 255.255.255.0
router ospf 110
router-id 2.2.2.2
network 12.1.1.0 0.0.0.255 area 0
network 100.1.1.0 0.0.0.255 area 0
R3配置
interface Serial0/1
ip address 13.1.1.3 255.255.255.0
interface FastEthernet1/0
ip address 100.1.1.3 255.255.255.0
router ospf 110
router-id 3.3.3.3
network 13.1.1.0 0.0.0.255 area 0
network 100.1.1.0 0.0.0.255 area 0
R4配置
no ip routing
interface FastEthernet1/0
ip address 100.1.1.4 255.255.255.0
ip default-gateway 100.1.1.254
R5配置
interface Serial0/2
ip address 15.1.1.5 255.255.255.0
router ospf 110
router-id 5.5.5.5
network 15.1.1.0 0.0.0.255 area 0
3、配置VRRP
R2配置
interface FastEthernet1/0
vrrp 1 ip 100.1.1.254
vrrp 1 priority 105
R3配置
interface FastEthernet1/0
vrrp 1 ip 100.1.1.254

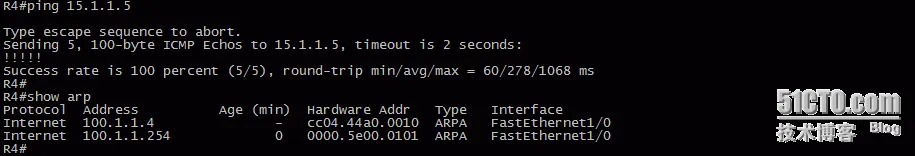

3、测试VRRP
由于R2的优先级高于R3，所以此时R2位Master路由器，R3位Backup路由器。
虚拟网关IP对应的MAC地址格式为
0000.5e 00.01 01
OUI VRRP VRRP组
此后无论是R2的f1/0或s0/0关闭之后，R3都会转为master路由器，当f1/0或s0/0恢复后，由于配置了抢占，R2重新成为master路由器。
这种情况下，都只有一台路由器在转发数据，为了更好的利用这两台路由器，我们可以配置两组HSRP。一组默认网关为R2，另一种默认网关为R3，这样就可以实现负载均衡的效果了。
