架构如下
主域控：DCS-01 192.168.2.20
辅域控：DCS-02 192.168.2.21
证书服务器：CER-01 192.168.2.31
客户端访问服务器01: CAS-01 192.168.2.23 CASArray：22
客户端访问服务器02: CAS-02 192.168.2.24
邮箱传输服务器01：HUB-01 192.168.2.25 NLB：27
邮箱传输服务器02：HUB-02 192.168.2.26
邮箱服务器01：MBX-01 192.168.2.28 DAG：30
邮箱服务器02：MBX-02 192.168.2.29
在ExchangeServer 2010中，客户端计算机访问Exchange服务器通过客户端访问服务器（CAS）完成，客户端访问服务器一旦出现故障，客户端计算机将不能访问Exchange系统。在实际企业生产环境中，一般会部署两个CAS服务器（他们分别部署在二台Hyper-v、Esxi虚拟化主机中。），并组成CAS阵列，确保CAS服务器的可用性。
本例中二台服务器单独安装CAS角色，不集成HUB角色，由于它们心跳数据不大，使用一块网卡即可
过程分为如下几步
安装及配置NLB群集
创建Exchange2010的CAS Array
客户端访问测试
一、部署NLB群集

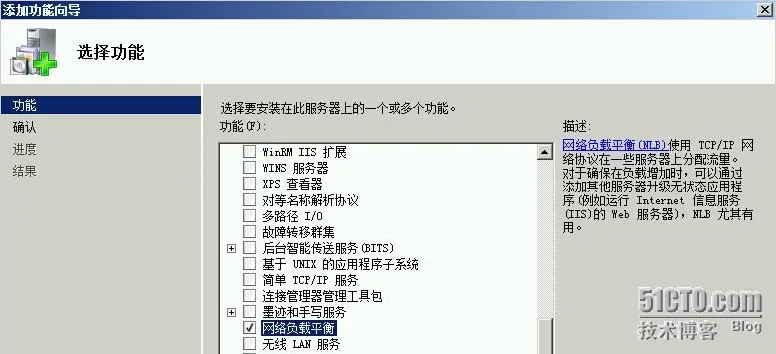

1.1在二台服务器上分别安装NLB。Powershell安装NLB执行Import-Module ServerManager Add-WindowsFeature NLB

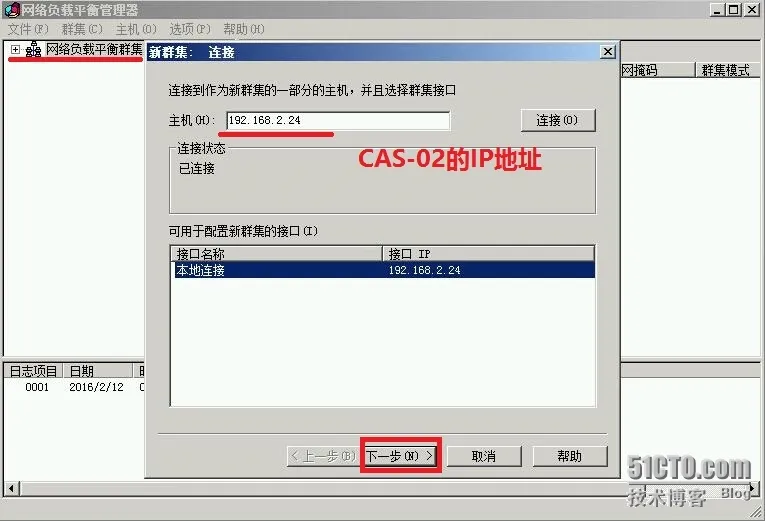

1.2在CAS-01上打开“网络负载平衡管理器”-“新建群集”，添加CAS-02主机

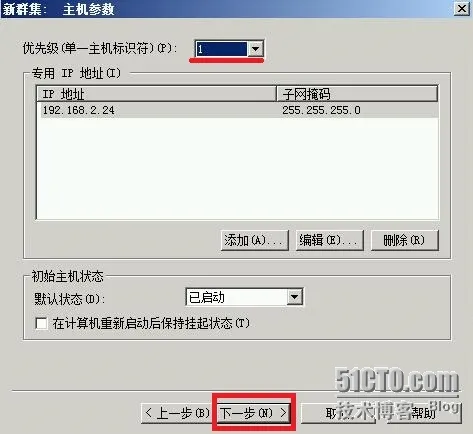

1.3设置群集服务器的优先级，保持默认即可

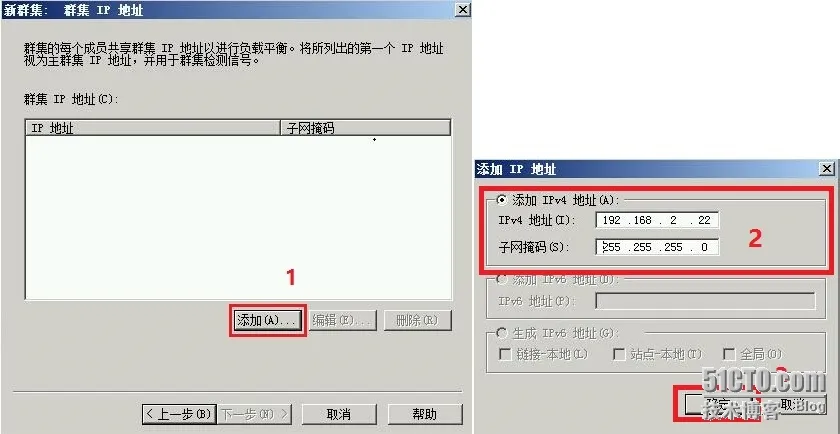

1.4设置群集IP地址

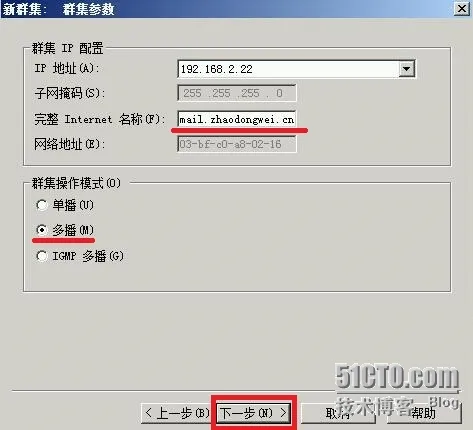

1.5按照下图设置群集参数，设置为多播
1.6端口规则使用默认

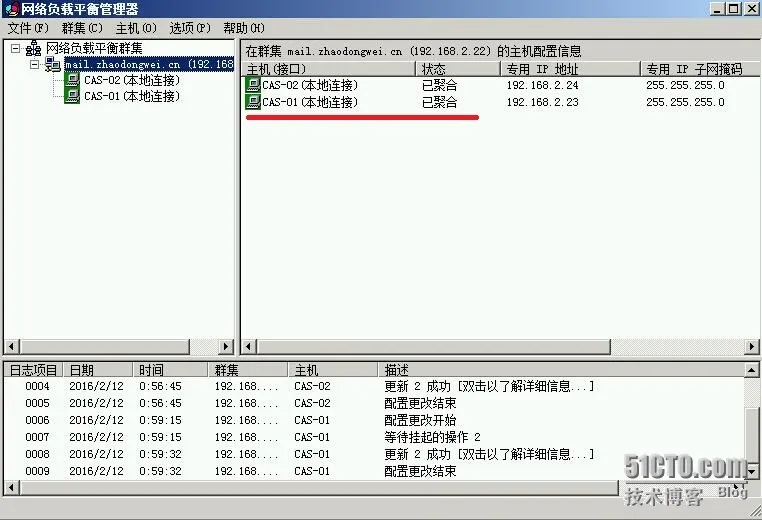

1.7按照上面的操作添加CAS-01到群集，二台CAS添加完成，显示已聚合
1.8如需要调整节点服务器之间的访问浏量，单击“编辑”设置
二、部署CAS Array

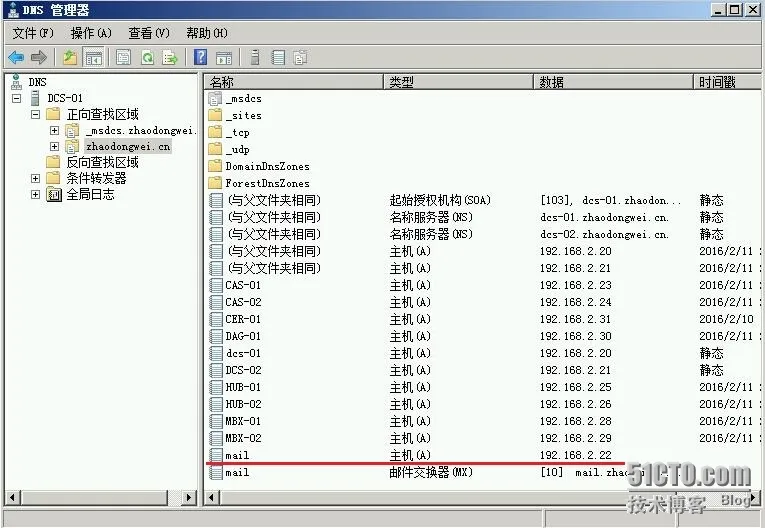

2.1在DNS上添加一条A记录，IP地址是1.4中配置集群的IP地址192.168.2.22
2.2查看站点信息，以管理员身份打开ExchangeManagement Shell输入Get-ADsite

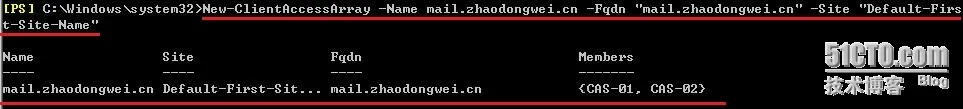

2.3创建CAS阵列输入：New-ClientAccessArray–Name mail.zhaodongwei.cn –Fqdn “mail.zhaodongwei.cn” –Site “Default-First-Site-Name”
2.4查询CAS阵列
2.5将客户端访问服务器设置为CAS阵列
三、客户端测试

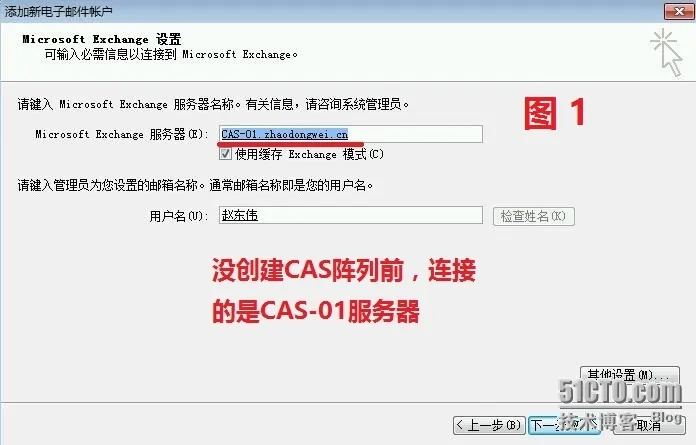

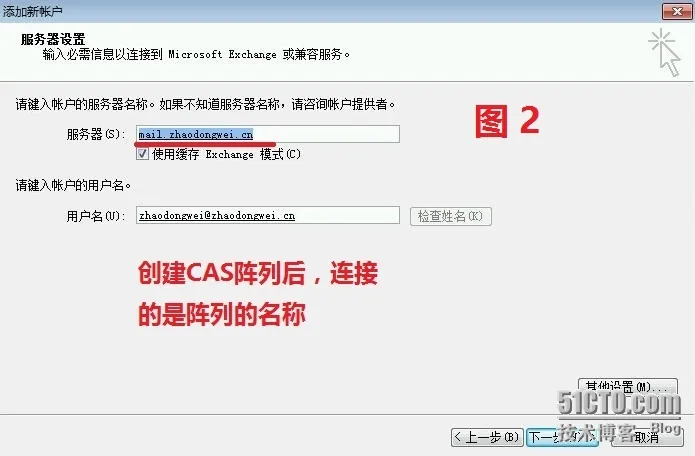

3.1配置outlook时的服务器显示，图1是没创建CAS阵列，图2是创建CAS阵列
3.2 OWA测试，把CAS-02的网卡禁用，用192.168.2.31的客户端访问OWA，显示如下图

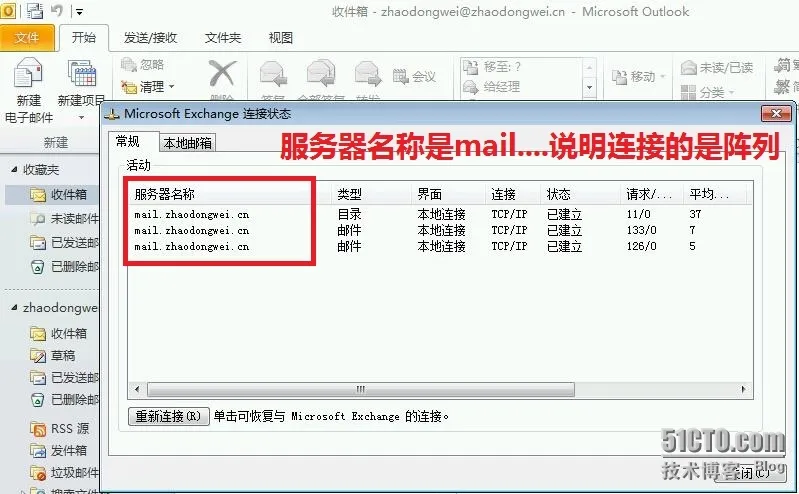

3.3断开一台CAS服务器，Outlook显示的连接状态
