zabbix监控防火墙和交换机是通过snmp协议进行传输数据和数据分析的，下边我以dell防火墙sonicwall 3400系列和交换机N4032来进行讲解。由于zabbix服务器已安装好，现在只需在防火墙上火交换机上安装配置snmp协议，作为客户端发送数据即可。
（一）监控防火墙

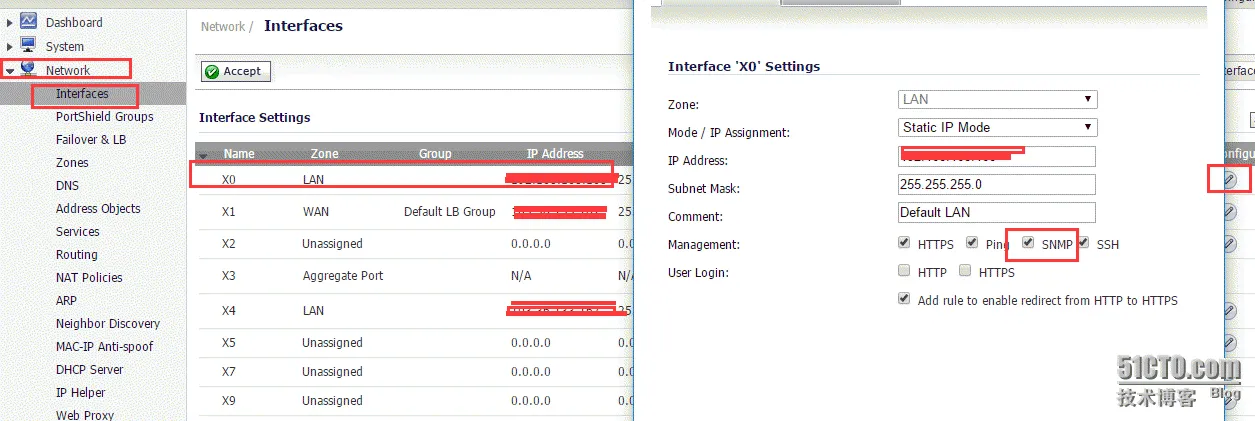

首先，登录防火墙，找到该防火墙的监控端口。该系列的端口步骤为：network--->interface--->防火墙被监控的端口，由于不同厂商的防火墙的步骤都是不一样的，但该步骤最主要的就是在防火墙上开启snmp协议，可以让厂商帮忙开通下即可，如下图
其次，在zabbix服务端snmpwalk -v 2c -c public 192.168.168.168 检查看是否有数据被收集。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
|
[root@zabbix ~]
# snmpwalk -v 2c -c public 192.168.168.168
SNMPv2-MIB::sysDescr.0 = STRING: SonicWALL NSA 3600 (SonicOS Enhanced 6.2.2.2-19n)
SNMPv2-MIB::sysObjectID.0 = OID: SNMPv2-SMI::enterprises.8741.1
DISMAN-EVENT-MIB::sysUpTimeInstance = Timeticks: (638740986) 73 days, 22:16:49.86
SNMPv2-MIB::sysContact.0 = STRING:
SNMPv2-MIB::sysName.0 = STRING: zabbix
SNMPv2-MIB::sysLocation.0 = STRING:
SNMPv2-MIB::sysServices.0 = INTEGER: 79
IF-MIB::ifNumber.0 = INTEGER: 21
IF-MIB::ifIndex.1 = INTEGER: 1
IF-MIB::ifIndex.2 = INTEGER: 2
IF-MIB::ifIndex.3 = INTEGER: 3
IF-MIB::ifIndex.4 = INTEGER: 4
IF-MIB::ifIndex.5 = INTEGER: 5
IF-MIB::ifIndex.6 = INTEGER: 6
IF-MIB::ifIndex.7 = INTEGER: 7
IF-MIB::ifIndex.8 = INTEGER: 8
IF-MIB::ifIndex.9 = INTEGER: 9
IF-MIB::ifIndex.10 = INTEGER: 10
|

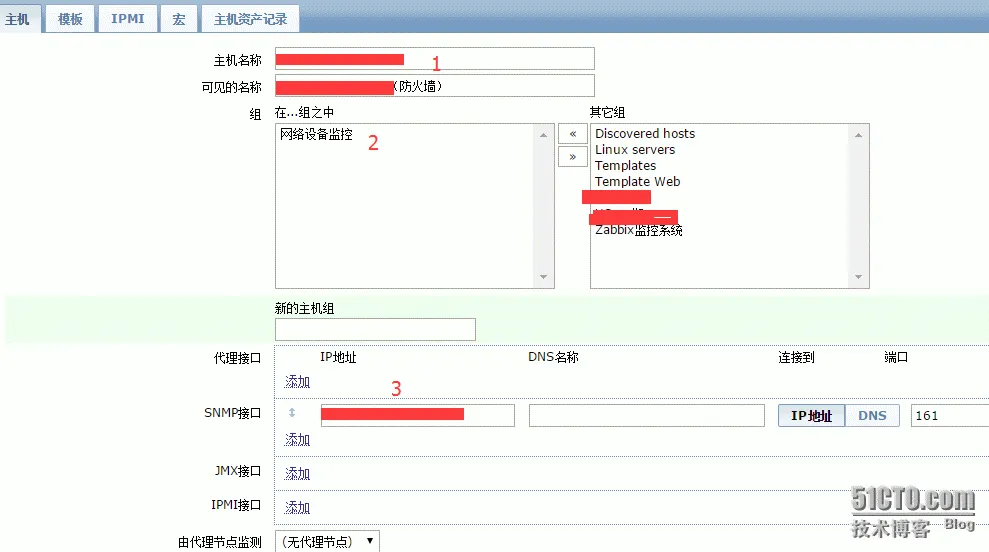

最后在web界面添加该防火墙监控，如下图：

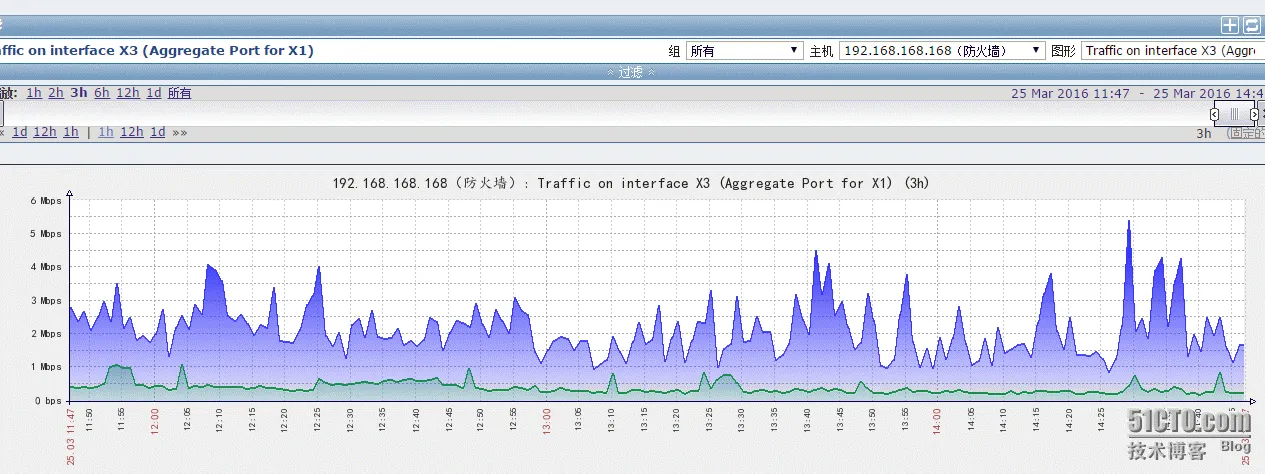

最后就可以在该最新数据中查看该图了。出图效果如下：
（二）监控交换机。
监控交换机和防火墙一样，只需要在该交换机上开启和配置防火墙即可，具体步骤如下：
由于本人使用的是dell N4032交换机，只需要配置 Configuring SNMPv1 and SNMPv2这部分即可，
Configuring SNMPv3不用配置，配置信息如下：
|
1
2
3
4
5
6
7
|
Console>
enable
console
#configure
console(config)
#snmp-server community public ro 配置只读属性
console(config)
#snmp-server community private rw 配置读写属性
console(config)
#snmp-server enable traps all
console(config)
#snmp-server host 192.168.1.244 public 指定SNMP Server端也就是zabbix服务器的ip地址
console(config)
#exit
|

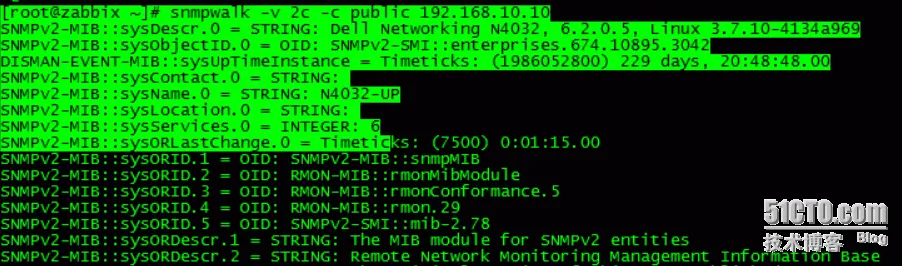

其次，也是在zabbix服务端，执行该命令：[root@zabbix ~]# snmpwalk -v 2c -c public 192.168.10.10

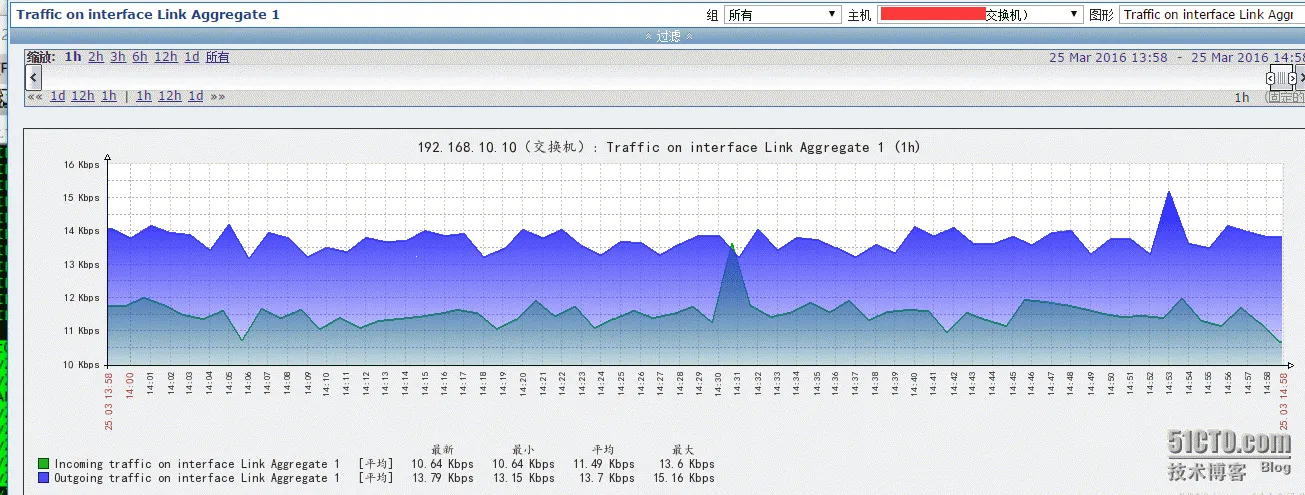

接收数据正常，接下来就可以在web界面，添加该交换机监控了，具体的参考上边，下边就是监控效果图了。
