Python写TCP端口扫描工具之IP协议的讲解

简介:

1

年前我讲了链路层arp协议的工作原理,并写了一个主机存活扫描和arp欺骗的脚本工具,在渗透测试中我们首先要做的就是信息收集,可以说信息收集占渗透测试的一大部分,当我们知道有哪些存活的主机的情况下,我们下一步要做的就是查看存活的主机开放了哪些端口,从而根据相应的端口得到相应的服务,从而进行爆破,漏洞利用等等,所以这次我打算讲一讲一些端口扫描工具的原理,内容主要为网络层IP协议和传输层TCP协议,本期内容为包括:

•IP协议的作用;

•IP报文的组成;

•子网掩码;

•IP选路;

•tcp协议的作用;

•tcp报文的组成;

•关于tcp的SYN,FIN,NULL,XAMS端口扫描的原理,并在最后展示一个自己写的简单的包含这几种扫描的工具。

而本节内容主要讲解前四部分内容及IP协议基础并不涉及python。
好了,现在开始我们的讲解吧!

一,IP协议作用:

简单的说arp协议使数据包能够抵达下一站点(请看我上一期讲解);IP协议则是规定数据包的起点和终点,它是TCP/IP协议中最重要的一层,它存在的目的就是为了使数据快速的抵达目标机,当传输途中出现错误时就返回ICMP包,而数据包的可靠性则有上层协议如TCP提供。

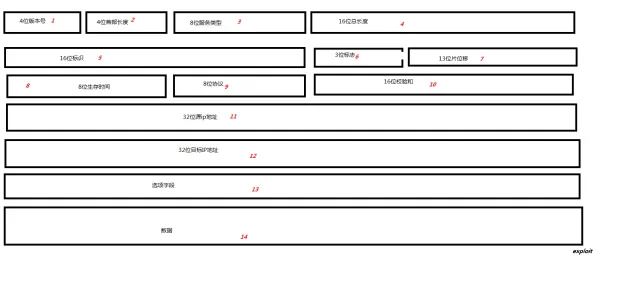

二,IP报文格式:

640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=

1.通常为4-->ipv4
2.以32位为一个单位,8位是一个字节,32位就是四个字节,表示这个ip头部有多少个4字节组成,比如说一个20个字节的ip头部的话,那么这个字段的值就是5,这个字段最大值是15,于是ip头部最大字节就是4*15=60个字节
3.以前是tos,现在被dscp(划分服务类型)和ecn代替,前五位是dscp默认为0,后两位为ecn,最后一位是比为保持为0
4.以字节为单位,总长度就是头部加数据,因为是16位,所以ip数据包最大为65535个字节,一般不会有这么大的单个数据包,数据包大了,会被分片,在真实数据中不包括链路层的头部的数据
5.唯一标识主机发出的数据包,主机每发出一个数据包这个值就会加一,这个一般用在ip分片上面
6.用在ip分片上面
7.用在ip分片上面
8.指定数据包最多可以经过的路由,当一个数据包经过一个路由的时候,这个值就会减一,当这个值为0的时候,这个数据包就会丢弃,并且发送一个icmp包到原主机,ttl初始值一般有原主机设定,一一般为32或者64
9.指上层协议,tcp为6,udp位17
10.只会校验ip首部,不会校验后面数据,如果校验出错就会丢弃数据包,这个数据包丢弃后是不会发送一个icmp包到原主机,需要由上层去发现,ip协议不管这些,填充数据时一般设置为0。至于校验和的计算我这里就不详诉了,这里给出一个讲解非常详细的文章链接
11.源ip地址
12.目的ip地址
13.可变长度的字段,记录一些可选信息,比如:记录路劲,宽松或者严格的选路。不是所有字段都支持这个字段
下面是我随便抓的一个UDP包里的IP报文,大家可以对照上面字段进行研究。
640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=

三、子网掩码:

世界上有这么多计算机和IP地址,那么一个数据包又是如何准确的抵达它要到的地址呢?其实它的运输与现实生活中的快递运行方式相似,假设你的小区有A,B,C,D座楼,每座楼的每间房都有编号,例如401,402。那么你在A座的402完整编号就是A-402,当一个快递就可以根据A-402,送到A座的402而不是B座的402。而路由转发的原理就类似,一个IP地址根据子网掩码分为“网络号”和“主机号”,例如:192.168.1.101子网掩码为255.255.255.0,那么它就可以看成192.168.1.0座-192.168.1.101,此时数据就能知道送往那个主机了。

四、IP选路:

640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=

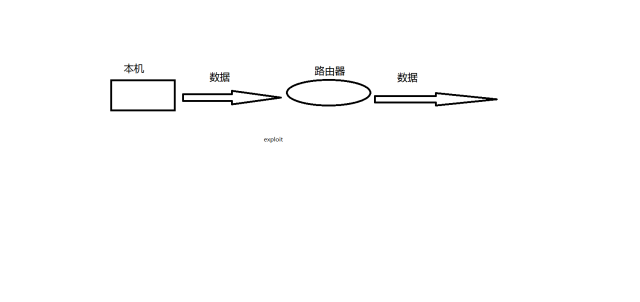

本机发送一个数据包到目标机的选路过程:
•首先经过路由器,路由器查看自己的路由表,看是否有能匹配到数据包目标IP的表项,如果找到就直接转发给它,若没有进行下面步骤;
•路由器查看是否有与数据包目标IP的网络号匹配的表项,若有就根据此表项把包发给下一个地址,若没有;
•路由器查看是否有默认转发数据包的表项,如果有就转发给它;
•如果没有默认默认路由或转发出错,那么就返回一个ICMP报文

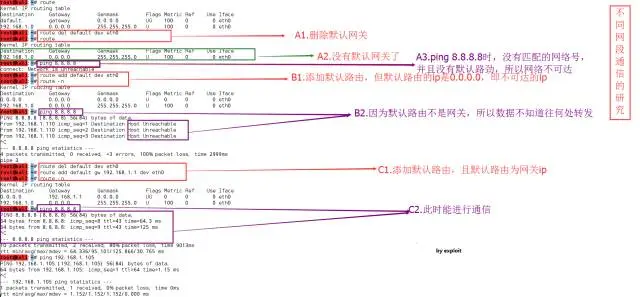

下面图片是我研究路由表功能所做的实验,大家可以跟着做一做,有助于理解路由转发,route -n可以查看本机路由表,里面一些标识大家可以百度,这里我简单展示一下
640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=

A,局域网下的通信
发的数据包ip和mac地址都不变,因为局域网下两台计算机直接通信
640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=
640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=

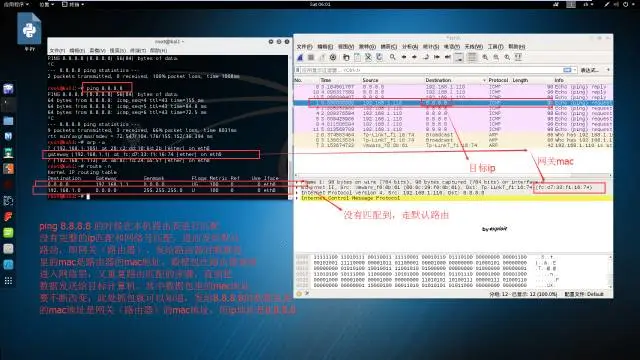

B,不同网段下通信,数据包的目标ip不变,但mac地址却在不断变化(请看上一期arp讲解)

640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=

640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=

C,与因特网通信IP与mac地址都会变,使用NAT技术,这理就不讲解了,主要是为了实现私有IP和公有IP的转换
综上可以看出数据包到达目标机是通过走一步看一步的方式到达的。

最后介绍两个好玩的功能:
•Linux有一个开启路由转发命令:
•开启路由转发:echo1>/proc/sys/net/ipv4/ip_forward
•关闭路由转发:echo0>/proc/sys/net/ipv4/ip_forward
•结合此功能和上一节的arp欺骗便可以实现查看局域网其它计算机网络通信的数据,例如结合kali的driftnet就可以查看局域网其它计算机网络通信时的图片

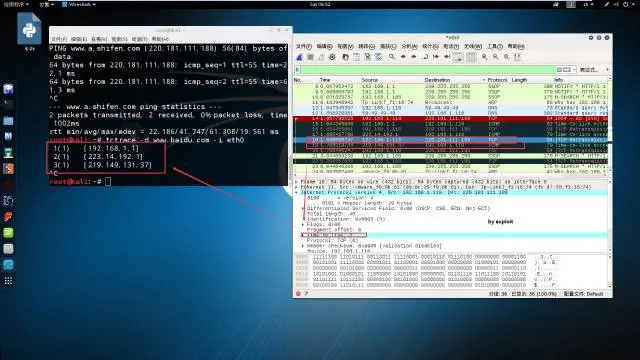

•tctrace查看经过路由的原理就是每一次对ttl加一,可以自己结合python的scapy模块写一个这样的小工具:

640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=

PS:可以结合GNS3配饰网络拓扑图来学习路由转发,这样可以加深理解
好了今天就讲到这里吧!本期下半节内容将讲解TCP协议以及SYN,FIN,NULL,XAMS几种扫描的原理和优缺点,并展示一个自己写的小脚本。


原文发布时间为:2017-02-27
本文作者:exploit
本文来自云栖社区合作伙伴“ Python中文社区”,了解相关信息可以关注“ Python中文社区”微信公众号
