20150819 Created By BaoXinjian

一、摘要

在编写客户化的PL/SQL程序，并将其发布到Oracle Integration Repositroy中，进而发布为Web服务，

本文描述通过第三方的程序来调用过我们的Web服务，来验证客户化的Web服务是否能够被正常调用，

在Oracle Integrate SOA Gataway的开发手册中介绍了如何在BPEL流程中调用客户化的Web服务，

而搭建一个BPEL的运行环境对于开发人员来说需要耗费比较多的时间，而且需要对BPEL的开发比较熟悉，否则无法顺利的进行；

另外很多时候开发Web服务的目的也并不仅仅是为了给BPEL流程调用，因此大动干戈去设计一个BPEL流程来测试我们客户化的Web服务显然不现实，

本文就介绍如何采用简单的方法来进行Web服务的测试。

1. 使用Oracle EBS服务器中OC4J自带的Web服务测试页面进行测试

2. 采用第三方软件，如soapUI来进行测试

二、准备测试Web服务

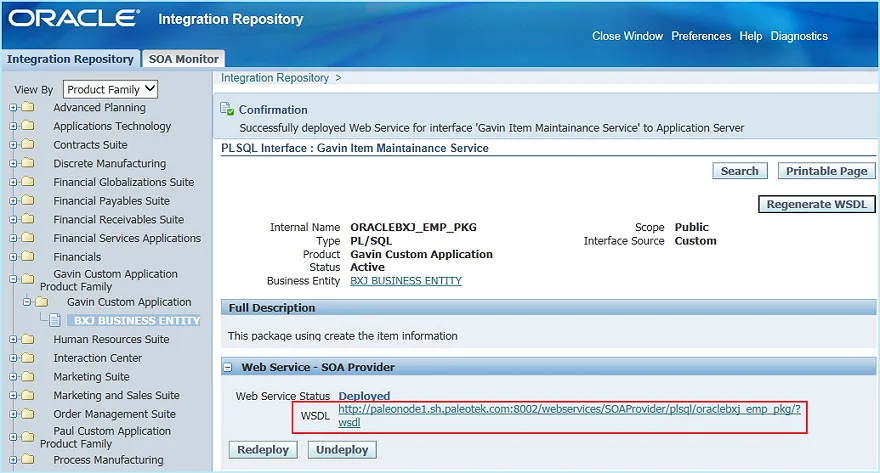

Step1. 当发布完Web服务之后，就有http://paleonode1.sh.paleotek.com:8002/webservices/SOAProvider/plsql/oraclebxj_emp_pkg/这样的Web服务WSDL地址生成

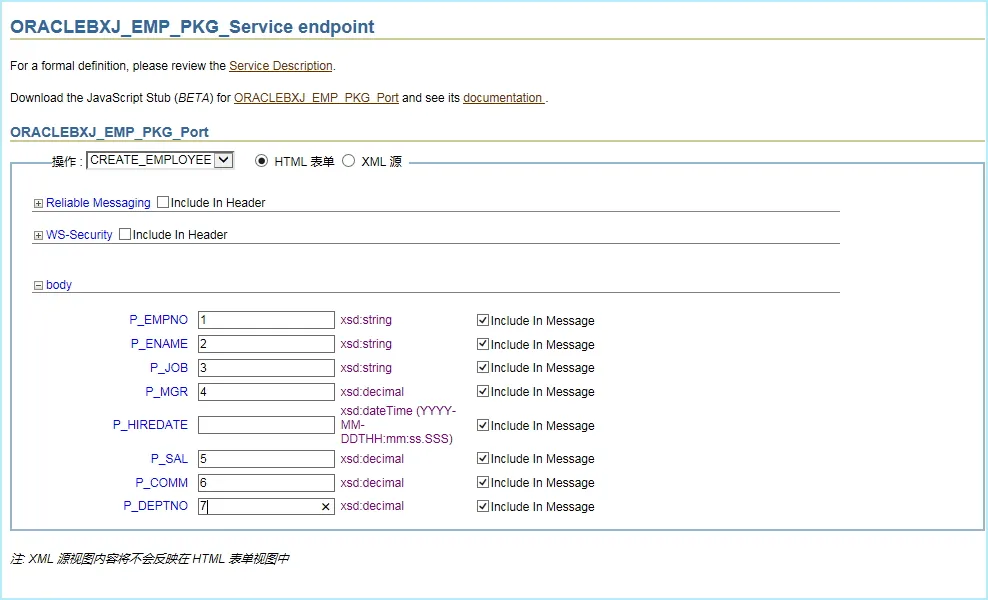

Step2. 这个地址是中间应用服务器中Web服务描述的地址，只要去掉这个地址中最后?WSDL之后在浏览器中打开就可以看到如下的界面

这个测试页面会根据Web服务的方法参数不同Body部分会发生变化，其它地方的结构都是一样的，在界面中根据方法的参数情况填入参数值，

需要注意的是需要勾上 WS-Security 后面的 Include In Header，然后输入登录Oracle EBS应用的用户的密码，

这个用户必须要通过发布客户化集成接口为Web Service，并Create Grant权限给该Oracle Erp应用的用户

三、解决Message send failed: For input string: “”问题

1. 上面的信息输入完成后，点击 Invoke 按钮来进行测试，报出如下的错误：

javax.xml.soap.SOAPException: java.security.PrivilegedActionException: javax.xml.soap.SOAPException: Message send failed: For input string: “”

2. 这个错误是由于OC4J的JVM中启用了代理服务的配置，只要将其去掉就可以：

将$ORA_CONFIG_HOME/10.1.3/j2ee/oafm/config/oc4j.properties 文件中

http.proxyHost

http.proxyPort

这两行注释掉，然后重启服务就可以了。

3. 再次填写信息提交后会报出 wsse:FailedAuthentication 这样的错误信息：

这是由于提交的Soap消息中并没有包括Oracle Integration Repository要求的AOL安全认证，

即没有Oracle EBS系统要求的用户、职责、安全组和语言信息，也就是没有进行Oracle EBS的环境初始化，

而这个Web服务的测试页面并不是专门给IREP的服务使用的，所以并不带AOL权限认证的标记信息，所以要手工修改XML文件，添加上述信息

四，修改测试请求XML数据

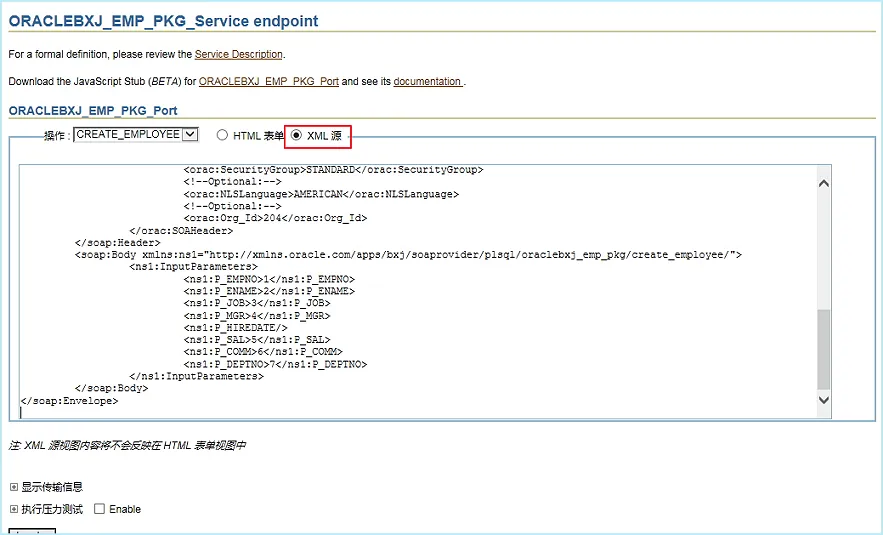

通过修改提交的SOAP的XML信息，让XML信息中包括这些认证信息，点击上图中选项按钮切换到XML模式。

可是我应该修改成什么样的XML信息才能将认证信息包括进去呢，这个就需要使用第三方工具SoapUI在分析WSDL的时候帮助自动生成。

1. 将原来的XML修改为如下的内容：

<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/"
               xmlns:wsu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd"
               xmlns:orac="http://xmlns.oracle.com/apps/sqlap/SOAProvider/plsql/oraclebxj_emp_pkg/">
    <soap:Header>
        <wsrm:Request xmlns:wsrm="http://www.oasis-open.org/committees/wsrm/schema/1.1/SOAP1.1"
                      xmlns:SOAP="http://schemas/xmlsoap.org/soap/envelope/" SOAP:mustUnderstand="1">
            <wsrm:MessageId groupId="20150820-015045-985.1@paleonode1.sh.paleotek.com"/>
            <wsrm:ExpiryTime>2015-08-20T01:50:55</wsrm:ExpiryTime>
            <wsrm:ReplyPattern>
                <wsrm:Value>Poll</wsrm:Value>
            </wsrm:ReplyPattern>
            <wsrm:AckRequested/>
            <wsrm:DuplicateElimination/>
        </wsrm:Request>
        <wsse:Security xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
                       xmlns="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
                       xmlns:env="http://schemas.xmlsoap.org/soap/envelope/" soap:mustUnderstand="1">
            <wsse:UsernameToken xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
                                xmlns="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
                <wsse:Username>sysadmin</wsse:Username>
                <wsse:Password Type="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-username-token-profile-1.0#PasswordText">sysadmin</wsse:Password>
            </wsse:UsernameToken>
        </wsse:Security>
        <orac:SOAHeader>
            <!--Optional:-->
            <orac:Responsibility>APPLICATION_DEVELOPER</orac:Responsibility>
            <!--Optional:-->
            <orac:RespApplication>FND</orac:RespApplication>
            <!--Optional:-->
            <orac:SecurityGroup>STANDARD</orac:SecurityGroup>
            <!--Optional:-->
            <orac:NLSLanguage>AMERICAN</orac:NLSLanguage>
            <!--Optional:-->
            <orac:Org_Id>204</orac:Org_Id>
        </orac:SOAHeader>
    </soap:Header>
    <soap:Body xmlns:ns1="http://xmlns.oracle.com/apps/bxj/soaprovider/plsql/oraclebxj_emp_pkg/create_employee/">
        <ns1:InputParameters>
            <ns1:P_EMPNO>1</ns1:P_EMPNO>
            <ns1:P_ENAME>2</ns1:P_ENAME>
            <ns1:P_JOB>3</ns1:P_JOB>
            <ns1:P_MGR>4</ns1:P_MGR>
            <ns1:P_HIREDATE/>
            <ns1:P_SAL>5</ns1:P_SAL>
            <ns1:P_COMM>6</ns1:P_COMM>
            <ns1:P_DEPTNO>7</ns1:P_DEPTNO>
        </ns1:InputParameters>
    </soap:Body>
</soap:Envelope>

2. 其中黑体标出的部分就是需要自己添加，关键的几个标签：

(1). xmlns:orac

安全认证的命名空间，如果你对XSD不熟悉，那xmlns:orac的值如何来确定呢？

最简单的就是看soap:Body xmlns:ns1 后面的值，只要这个值到PLSQL包名的级别，

如我的例子就是http://xmlns.oracle.com/apps/sqlap/SOAProvider/plsql/oraclebxj_emp_pkg/

(2). SOAHeader

其中的子标签的结构永远都是这样的，只是里面的值需要根据情况进行改变，这个标签下的内容和我们使用 fnd_global 包来初始化应用环境的道理是一样的

(3). Responsibility

代表上面提供的用户名下用哪个职责来调用Web服务，我想对于Oracle EBS二次开发人员对这个应该会比较有感觉，有可能不同的职责的设置或预置文件都不一样，对应的是职责的key

(4). RespApplication

是职责所对应的应用简称，如FND

(5). SecurityGroup

职责对应的安全组，一般情况下都是STANDARD

(6). NLSLanguage

需要的语言环境，如AMERICAN

(7). Org_Id

职责对应的默认OU值，如204

五、使用SOA Monitor来监控诊断问题

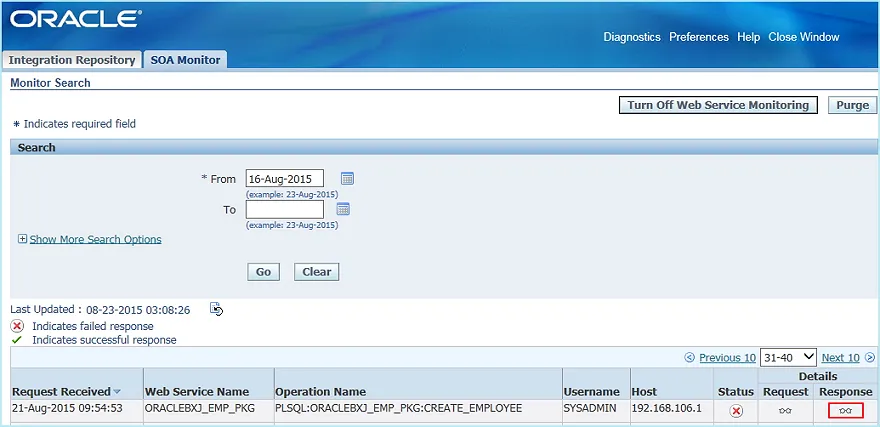

1. 上面调用了Web服务但是返回了错误信息，这时候就需要借助SOA Monitor工具来查看详细的错误信息，进而分析问题的所在，进入页面并查找出Web服务调用的历史记录

2. 然后点击Response列中的眼睛图标进入查看Web服务调用的回应消息，打开后可以看到整个错误的堆栈信息，这里摘取主要的一段：

 Error Description  User not authorized to execute service.
Error Details  oracle.apps.fnd.soa.util.SOAException: AuthorizationFailure: Error in authorization check. Responsibility Name and Responsibility Application Name are either invalid or not assigned to the user
    at oracle.apps.fnd.soa.provider.services.jca.JCAHandler.handleRequest(JCAHandler.java:110)
    at oracle.apps.fnd.soa.provider.SOAProvider.processMessage(SOAProvider.java:272)
    at oracle.j2ee.ws.server.provider.ProviderProcessor.doEndpointProcessing(ProviderProcessor.java:956)
    at oracle.j2ee.ws.server.WebServiceProcessor$1.run(WebServiceProcessor.java:358)
    at java.security.AccessController.doPrivileged(Native Method)
    at javax.security.auth.Subject.doAs(Subject.java:396)
    at oracle.j2ee.ws.server.WebServiceProcessor.invokeEndpointImplementation(WebServiceProcessor.java:355)
    at oracle.j2ee.ws.server.provider.ProviderProcessor.doRequestProcessing(ProviderProcessor.java:466)
    at oracle.j2ee.ws.server.WebServiceProcessor.processRequest(WebServiceProcessor.java:114)
    at oracle.j2ee.ws.server.WebServiceProcessor.doService(WebServiceProcessor.java:96)
    at oracle.j2ee.ws.server.WebServiceServlet.doPost(WebServiceServlet.java:194)
    at javax.servlet.http.HttpServlet.service(HttpServlet.java:763)
    at javax.servlet.http.HttpServlet.service(HttpServlet.java:856)
    at com.evermind.server.http.ServletRequestDispatcher.invoke(ServletRequestDispatcher.java:713)
    at com.evermind.server.http.ServletRequestDispatcher.forwardInternal(ServletRequestDispatcher.java:370)
    at com.evermind.server.http.HttpRequestHandler.doProcessRequest(HttpRequestHandler.java:871)
    at com.evermind.server.http.HttpRequestHandler.processRequest(HttpRequestHandler.java:453)
    at com.evermind.server.http.AJPRequestHandler.run(AJPRequestHandler.java:313)
    at com.evermind.server.http.AJPRequestHandler.run(AJPRequestHandler.java:199)
    at oracle.oc4j.network.ServerSocketReadHandler$SafeRunnable.run(ServerSocketReadHandler.java:260)
    at com.evermind.util.ReleasableResourcePooledExecutor$MyWorker.run(ReleasableResourcePooledExecutor.java:303)
    at java.lang.Thread.run(Thread.java:619)
oracle.apps.fnd.soa.util.SOAException: InvalidHeader: Responsibility Name and Responsibility Application Name are either invalid or not assigned to the user
    at oracle.apps.fnd.soa.provider.services.AuthorizationHandler.authorize(AuthorizationHandler.java:104)
    at oracle.apps.fnd.soa.provider.services.jca.JCAHandler.handleRequest(JCAHandler.java:98)
    at oracle.apps.fnd.soa.provider.SOAProvider.processMessage(SOAProvider.java:272)
    at oracle.j2ee.ws.server.provider.ProviderProcessor.doEndpointProcessing(ProviderProcessor.java:956)
    at oracle.j2ee.ws.server.WebServiceProcessor$1.run(WebServiceProcessor.java:358)
    at java.security.AccessController.doPrivileged(Native Method)
    at javax.security.auth.Subject.doAs(Subject.java:396)
    at oracle.j2ee.ws.server.WebServiceProcessor.invokeEndpointImplementation(WebServiceProcessor.java:355)
    at oracle.j2ee.ws.server.provider.ProviderProcessor.doRequestProcessing(ProviderProcessor.java:466)
    at oracle.j2ee.ws.server.WebServiceProcessor.processRequest(WebServiceProcessor.java:114)
    at oracle.j2ee.ws.server.WebServiceProcessor.doService(WebServiceProcessor.java:96)
    at oracle.j2ee.ws.server.WebServiceServlet.doPost(WebServiceServlet.java:194)
    at javax.servlet.http.HttpServlet.service(HttpServlet.java:763)
    at javax.servlet.http.HttpServlet.service(HttpServlet.java:856)
    at com.evermind.server.http.ServletRequestDispatcher.invoke(ServletRequestDispatcher.java:713)
    at com.evermind.server.http.ServletRequestDispatcher.forwardInternal(ServletRequestDispatcher.java:370)
    at com.evermind.server.http.HttpRequestHandler.doProcessRequest(HttpRequestHandler.java:871)
    at com.evermind.server.http.HttpRequestHandler.processRequest(HttpRequestHandler.java:453)
    at com.evermind.server.http.AJPRequestHandler.run(AJPRequestHandler.java:313)
    at com.evermind.server.http.AJPRequestHandler.run(AJPRequestHandler.java:199)
    at oracle.oc4j.network.ServerSocketReadHandler$SafeRunnable.run(Serve

六、准备测试Web服务

1. 查看XML数据源，修改正确的配置信息后，再次提交请求

2. 再次测试后得到如下的结果：这是由于我调用的是一个过程没有返回值，

3. 到数据中查询确认一下是否有数据进去

select count(*) from bxj_soa_employees

4. 也可以通过SOA Monitor来查看Web服务运行的情况

Thanks and Regards

参考：张礼军先生 - http://oracleseeker.com/2009/10/22/test_invoke_web_service_in_irep/

ERP技术讨论群: 288307890
技术交流，技术讨论，欢迎加入
Technology Blog Created By Oracle ERP - 鲍新建
