程序员难免要经常画流程图，状态图，时序图等。以前经常用 visio 画，经常为矩形画多大，摆放在哪等问题费脑筋。有时候修改文字后，为了较好的显示效果不得不再去修改图形。今天介绍的工具是如何使用 Sublime + PlantUML 的插件画流程图，状态图，时序图等。这是一种程序员看了就会爱上的画图方式：自然，高效。
什么是 PlantUML
PlantUML 是一个画图脚本语言，用它可以快速地画出：
时序图
流程图
用例图
状态图
组件图
简单地讲，我们使用 visio 画图时需要一个一个图去画，但使用 PlantUML 只需要用文字表达出图的内容，然后就可以直接生成图片。看一个最简单的例子：
Bob -> Alice : Hello, how are you Alice -> Bob : Fine, thank you, and you?
demo
软件安装
这些软件全部是开源或共享软件，不存在版权问题，可以放心使用。
安装 graphviz
graphviz 是个开源的图片渲染库。安装了这个库才能在 Windows 下实现把 PlantUML 脚本转换为图片。安装 PlantUML for Sublime 插件
有了这个插件后，我们就可以在 Sublime 里写 PlantUML 脚本，然后直接通过一个快捷键生成图片。安装步骤如下下载插件，并解压
通过
Preferences -> Browse Packages ...打开 sublime 的Packages目录，解压后的插件放在Packages目录下重启 Sublime
为了简化使用，可以在 Sublime 里配置个快捷键。打开 Preferences -> Key Binding - User，添加一个快捷键：
{ "keys": ["alt+d"], "command": "display_diagrams"}
上面的代码配置成按住 Alt + d 来生成 PlantUML 图片，你可以修改成你自己喜欢的按键。
效果检验
最后检验一下工作安装是否正确。打开 Sublime 输入：
Bob -> Alice : Hello, how are you Alice -> Bob : Fine, thank you, and you?
选中这些文本内容，按 Alt + d 会在当前工作目录下生成这个图片文件，同时自动弹出窗口显示图片。
注意事项
Sublime Text 3 安装失败问题
安装plantUML插件时，出现 unable to load diagram plugin,check console for details. 把例子粘过来 alt+D 时显示nothing to process. 刚刚找到了解决办法：原因是下载的插件里无法加载文件：Diagram.sublime-settings，其中第三行将编码方式"charset": null改为"charset": "UTF-8"，关掉sublime Text 3重启即可。感谢 @niminote 提供的解决方案。按 Alt + d 前需要让要生成图片的 PlantUML 脚本处于选中状态，否则会提示 No diagrams overlap selections 。留言里有不止一位同学犯了这个错误。
PlantULM 快速入门

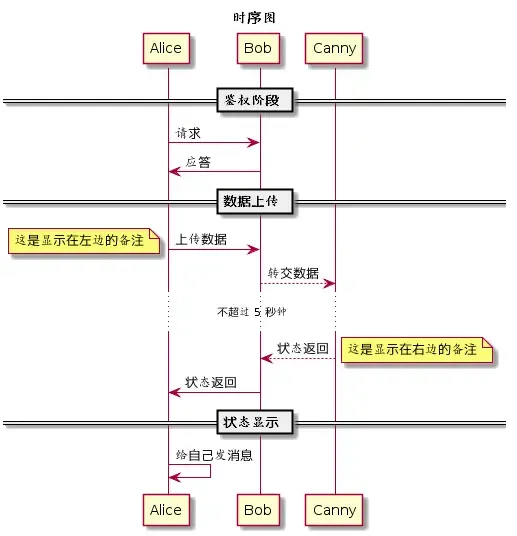

时序图
@startuml title 时序图== 鉴权阶段 ==Alice -> Bob: 请求 Bob -> Alice: 应答== 数据上传 ==Alice -> Bob: 上传数据 note left: 这是显示在左边的备注 Bob --> Canny: 转交数据... 不超过 5 秒钟 ... Canny --> Bob: 状态返回 note right: 这是显示在右边的备注 Bob -> Alice: 状态返回== 状态显示 ==Alice -> Alice: 给自己发消息 @enduml
sequence diagram
TIPS：
使用
title来指定标题'->' 和 '-->' 来指示线条的形式
在每个时序后面加冒号
:来添加注释使用
note来显示备注，备注可以指定显示在左边或右边使用
== xxx ==来分隔时序图使用
...来表示延迟省略号节点可以给自己发送消息，方法是发送方和接收方使用同一个主体即可

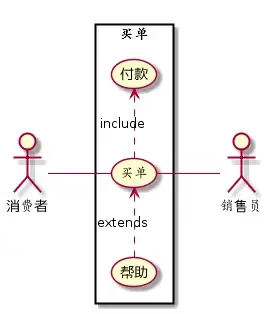

用例图
@startumlleft to right direction
actor 消费者
actor 销售员
rectangle 买单 {
消费者 -- (买单)
(买单) .> (付款) : include(帮助) .> (买单) : extends(买单) -- 销售员
}
@enduml
use case
TIPS：
用例图
用例图是指由参与者（Actor）、用例（Use Case）以及它们之间的关系构成的用于描述系统功能的静态视图
百度百科上有简易的入门资料，其中用例之间的关系 (include, extends) 是关键
使用
actor来定义参与者使用括号
(xxx)来表示用例，用例用椭圆形表达使用不同的线条表达不同的关系。包括参与者与用例的关系，用例与用例的关系
流程图
@startuml title 流程图(*) --> "步骤1处理"--> "步骤2处理"if "条件1判断" then ->[true] "条件1成立时执行的动作" if "分支条件2判断" then ->[no] "条件2不成立时执行的动作" -> === 中间流程汇总点1 === else -->[yes] === 中间流程汇总点1 === endif if "分支条件3判断" then -->[yes] "分支条件3成立时执行的动作" --> "Page.onRender ()" as render --> === REDIRECT_CHECK === else -->[no] "分支条件3不成立时的动作" --> render endifelse -->[false] === REDIRECT_CHECK === endifif "条件4判断" then ->[yes] "条件4成立时执行的动作" --> "流程最后结点"elseendif--> "流程最后结点"-->(*) @enduml
activity diagram
上面的流程图写的时候还是挺直观的，但画出来的图片渲染效果不好，对逻辑的显示不清楚。由于这个原因 PlantUML 实现了另外版本的流程图脚本。

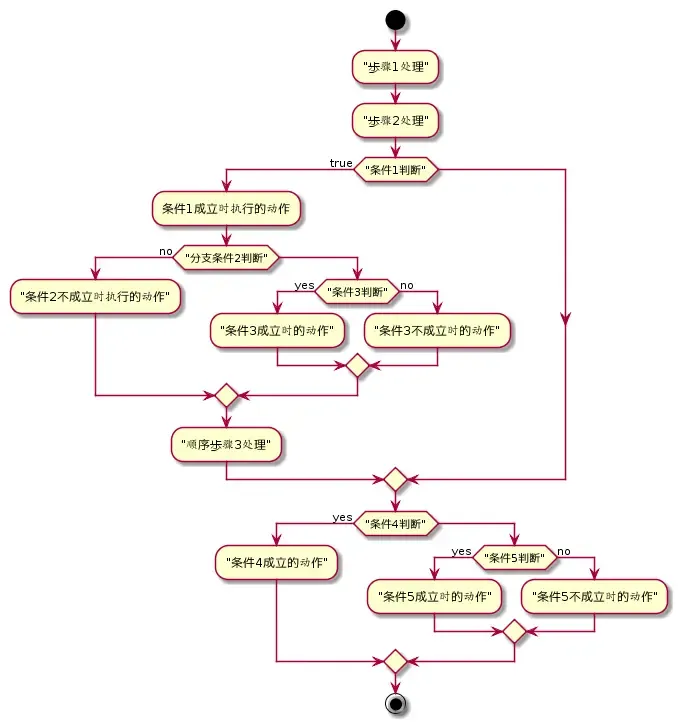

下面是 PlantUML 支持的新版本的流程图脚本，从使用角度来讲，更直观，画出来的图片也更漂亮，推荐使用。
@startuml
start
:"步骤1处理";
:"步骤2处理";if ("条件1判断") then (true)
:条件1成立时执行的动作; if ("分支条件2判断") then (no)
:"条件2不成立时执行的动作"; else
if ("条件3判断") then (yes)
:"条件3成立时的动作"; else (no)
:"条件3不成立时的动作";
endif
endif
:"顺序步骤3处理";
endifif ("条件4判断") then (yes)
:"条件4成立的动作";else
if ("条件5判断") then (yes)
:"条件5成立时的动作"; else (no)
:"条件5不成立时的动作";
endif
endif
stop
@enduml
active diagram 2
TIPS：
使用
start来表示流程开始，使用stop来表示流程结束顺序流程使用冒号和分号
:xxx;来表示条件语句使用
if ("condition 1") then (true/yes/false/no)来表示条件语句可以嵌套

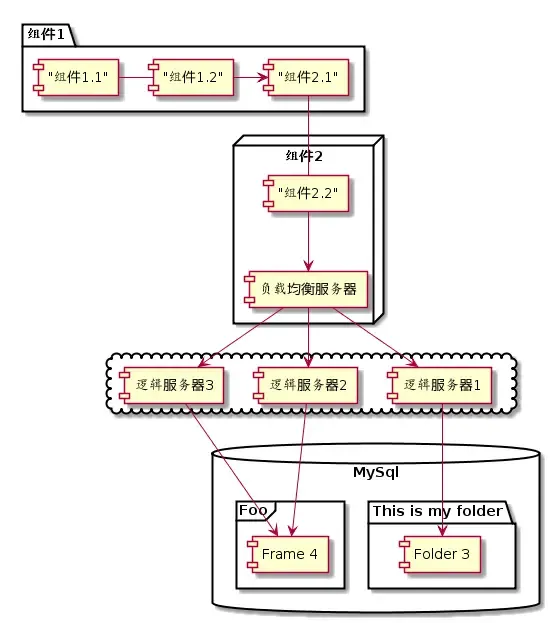

组件图
我们经常使用组件图来画部署视图，或者用来画系统的拓扑结构图。
@startuml
package "组件1" {
["组件1.1"] - ["组件1.2"]
["组件1.2"] -> ["组件2.1"]
}
node "组件2" {
["组件2.1"] - ["组件2.2"]
["组件2.2"] --> [负载均衡服务器]
}
cloud {
[负载均衡服务器] -> [逻辑服务器1]
[负载均衡服务器] -> [逻辑服务器2]
[负载均衡服务器] -> [逻辑服务器3]
}
database "MySql" {
folder "This is my folder" {
[Folder 3]
}
frame "Foo" {
[Frame 4]
}
}
[逻辑服务器1] --> [Folder 3]
[逻辑服务器2] --> [Frame 4]
[逻辑服务器3] --> [Frame 4]
@enduml
component diagram
TIPS:
使用方括号
[xxx]来表示组件可以把几个组件合并成一个包，可以使用的关键字为
package, node, folder, frame, cloud, database。不同的关键字图形不一样。可以在包内部用不同的箭头表达同一个包的组件之间的关系
可以在包内部直接表达到另外一个包内部的组件的交互关系
可以在流程图外部直接表达包之间或包的组件之间的交互关系
状态图
我们一般使用状态图来画状态机。
@startuml
scale 640 width
[*] --> NotShooting
state NotShooting {
[*] --> Idle
Idle --> Processing: SignalEvent
Processing --> Idle: Finish
Idle --> Configuring : EvConfig
Configuring --> Idle : EvConfig
}
state Configuring {
[*] --> NewValueSelection
NewValueSelection --> NewValuePreview : EvNewValue
NewValuePreview --> NewValueSelection : EvNewValueRejected
NewValuePreview --> NewValueSelection : EvNewValueSaved
state NewValuePreview {
State1 -> State2
}
}
@enduml
State Diagram
TIPS:
使用
[*]来表示状态的起点使用 state 来定义子状态图
状态图可以嵌套
使用
scale命令来指定生成的图片的尺寸
总结
不需要去记这些标记，在需要的时候去使用它，通过不断地使用来熟悉不同的图的语法。可以下载 PlanUML 官方文档 作为参考，遇到问题的时候翻一翻，这样很快就可以学会使用 PlantUML 高效地画图。
