实战：Keepalived 高可用LVS-主备模式

2017-11-27 1505
版权
版权声明：
本文内容由阿里云实名注册用户自发贡献，版权归原作者所有，阿里云开发者社区不拥有其著作权，亦不承担相应法律责任。具体规则请查看《 阿里云开发者社区用户服务协议》和 《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容，填写 侵权投诉表单进行举报，一经查实，本社区将立刻删除涉嫌侵权内容。
本文涉及的产品
传统型负载均衡 CLB，每月750个小时 15LCU
推荐场景：
搭建高可用的微信/支付宝小程序服务
网络型负载均衡 NLB，每月750个小时 15LCU
应用型负载均衡 ALB，每月750个小时 15LCU
简介：

关于LVS基础不多介绍直接操练起来。

1.环境准备

首先准备4台机器（VM,Vbox...）

node1 --> Director1 192.168.137.31 vip=192.168.137.10

node2 --> Director2 192.168.137.32 vip=192.168.137.10

node3 --> RServer1 192.168.137.33

node4 --> RServer2 192.168.137.34

基于DR负载均衡模式，设置了一个VIP（Virtual IP）为192.168.137.10，用户只需要访问这个IP地址即可获得网页服务。其中，负载均衡MASTER-Server1 192.168.137.31，BACKUP-Server2 192.168.137.32 ;RServer1为192.168.137.33，RServer2为192.168..137.34

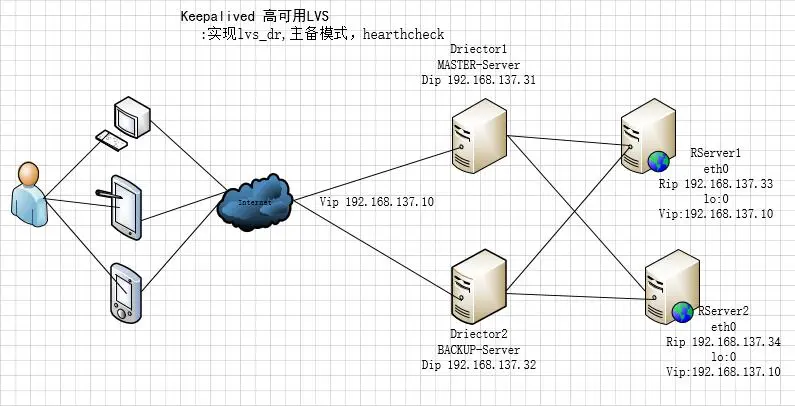

拓扑：


2.RealServer 配置

RS1配置

1
2
3
# yum install -y httpd
# echo "<h1>The page from node3</h1>" > /var/www/html/index.html
# service httpd start

编写脚本setka.sh配置内核参数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
[root@localhost ~] # cat setka.sh
#!/bin/bash
vip=192.168.137.10
case  $1  in
start)
echo  1 >  /proc/sys/net/ipv4/conf/all/arp_ignore
echo  1 >  /proc/sys/net/ipv4/conf/lo/arp_ignore
echo  2 >  /proc/sys/net/ipv4/conf/all/arp_announce
echo  2 >  /proc/sys/net/ipv4/conf/lo/arp_announce
ifconfig  lo:0 $vip broadcast $vip netmask 255.255.255.255 up
;;
stop)
ifconfig  lo:0 down
echo  0 >  /proc/sys/net/ipv4/conf/all/arp_ignore
echo  0 >  /proc/sys/net/ipv4/conf/lo/arp_ignore
echo  0 >  /proc/sys/net/ipv4/conf/all/arp_announce
echo  0 >  /proc/sys/net/ipv4/conf/lo/arp_announce
;;
esac
1
2
3
4
5
6
7
8
9
10
11
# bash setka.sh start    ##运行该脚本设置相关内核参数及VIP地址。
# cat /proc/sys/net/ipv4/conf/lo/arp_ignore    ##内核参数设置成功
1
# cat /proc/sys/net/ipv4/conf/all/arp_announce
2
# ifconfig lo:0    ##VIP设置成功
lo:0      Link encap:Local Loopback
inet addr:192.168.137.10  Mask:255.255.255.255
UP LOOPBACK RUNNING  MTU:65536  Metric:1
# scp setka.sh root@192.168.137.33:/root     ##拷贝一份给RS2
setka.sh                                                                                         100%  547     0.5KB /s    00:00


RS2配置

1
2
3
4
5
# yum install -y httpd
# echo "<h1>The page from node4</h1>" > /var/www/html/index.html
# service start httpd
# bash setka.sh     ##执行脚本，检查设置是否生效
两台都准备妥当后。

3.Director 配置

在配置之前，先要把4机器的时间同步一下

以node1为ntp-server

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
[root@node1 ~] # for i in 31 32 33 34;do ssh 192.168.137.$i 'date';done  ##提前给4台机器做了密钥认证
Wed Nov  8 23:50:28 CST 2017
Wed Nov  8 23:50:28 CST 2017
Wed Nov  8 23:50:28 CST 2017
Wed Nov  8 23:50:28 CST 2017
# yum install -y ipvsadm
# route add -host 192.168.137.10/32 dev eth0
添加IPVS规则
# ipvsadm -A -t 192.168.137.10:80 -s rr
# ipvsadm -a -t 1192.168.137.10:80 -r 192.168.137.37 -g -w 1
# ipvsadm -a -t 192.168.137.10:80 -r 192.168.137.37 -g -w 1
# ipvsadm -a -t 192.168.137.10:80 -r 192.168.137.33 -g -w 2
# ipvsadm -L -n
使用另一台Director访问VIP
curl http: //192 .168.137.10
[root@node2 ~] # curl http://192.168.137.10
<h1>The page from node3< /h1 >
[root@node2 ~] # curl http://192.168.137.10
<h1>The page from node4< /h1 >
[root@node2 ~] # curl http://192.168.137.10

两台Director进行IPVS测试之后，清除ipvs规则删除route条目

# ipvsadm -C

# route del -host 192.168.137.10/32 dev eth0


开始给Director 配置keepalived

MASTER 配置（node1）

# yum install -y keepalived  httpd

# echo "<h1>Sorry,Under maintances(31).</h1>" > /var/www/html/index.html  ##添加sorry_server页面

# service httpd start

# 编辑配置文件keepalived.conf

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
! Configuration File  for  keepalived
global_defs {
notification_email {
root@localhost   #本地email地址
}
notification_email_from Alexandre.Cassen@firewall.loc
smtp_server 127.0.0.1
smtp_connect_timeout 30
router_id LVS_DEVEL
vrrp_mcast_group4 224.0.1.118   #配置VRRP组播域
}
#健康状态检测脚本检查
vrrp_script chk_mt {
script  "[[ -f /etc/keepalived/down ]] && exit 1 || exit 0"
interval 1
weight -20
}
#实例
vrrp_instance VI_1 {
state MASTER
interface eth0
virtual_router_id 151   #虚拟路由ID
priority 100  #权重100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
192.168.137.10 /16  dev eth0 label eth0:1   #虚拟IP地址这里建议使用16为掩码
}
track_script {   #追踪健康状态脚本
chk_mt
}
notify_master  "/etc/keepalived/notify.sh master"   #配置通知脚本
notify_backup  "/etc/keepalived/notify.sh backup"
notify_fault  "/etc/keepalived/notify.sh fault"
}
#虚拟服务器及RealServer配置
virtual_server 192.168.137.10 80 {
delay_loop 6
lb_algo wrr  #weighted rr （表示通过权重来轮询调度）
lb_kind DR  #LVS DR 模型
nat_mask 255.255.255.0
protocol TCP
sorry_server 127.0.0.1 80   #本地sorry_server服务器配置
real_server 192.168.137.33 80 {
weight 1
HTTP_GET {
url {
path /
status_code 200
}
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
real_server 192.168.137.34 80 {
weight 2
HTTP_GET {
url {
path /
status_code 200
}
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
}

通知脚本(/etc/keepalived/notify.sh)：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
#!/bin/bash
# Author: ljohnmail@foxmail.com
# description: An example of notify script
#
vip=192.168.137.10
contact= 'root@localhost'
notify() {
mailsubject= "`hostname` to be $1: $vip floating"
mailbody= "`date '+%F %H:%M:%S'`: vrrp transition, `hostname` changed to be $1"
echo  $mailbody | mail -s  "$mailsubject"  $contact
}
case  "$1"  in
master)
notify master
exit  0
;;
backup)
notify backup
exit  0
;;
fault)
notify fault
exit  0
;;
*)
echo  'Usage: `basename $0` {master|backup|fault}'
exit  1
;;
esac
注：通知脚本需要拷一份至node2
scp  notify.sh root@192.168.137.32: /etc/keepalived/

BACKUP配置（node2）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
# yum install -y keepalived
# yum install -y httpd
# echo "<h1>Sorry,Under maintances(32).</h1>" > /var/www/html/index.html  ##添加sorry_server页面
# service httpd start
# 配置keepalived.conf
! Configuration File  for  keepalived
global_defs {
notification_email {
root@localhost
}
notification_email_from Alexandre.Cassen@firewall.loc
smtp_server 127.0.0.1
smtp_connect_timeout 30
router_id LVS_DEVEL
vrrp_mcast_group4 224.0.1.118
}
vrrp_script chk_mt {
script  "[[ -f /etc/keepalived/down ]] && exit 1 || exit 0"
interval 1
weight -20
}
vrrp_instance VI_1 {
state BACKUP
interface eth0
virtual_router_id 151
priority 99
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
192.168.137.10 /16  dev eth0 label eth0:1
}
track_script {
chk_mt
}
notify_master  "/etc/keepalived/notify.sh master"
notify_backup  "/etc/keepalived/notify.sh backup"
notify_fault  "/etc/keepalived/notify.sh fault"
}
virtual_server 192.168.137.10 80 {
delay_loop 6
lb_algo wrr
lb_kind DR
nat_mask 255.255.255.0
protocol TCP
sorry_server 127.0.0.1 80
real_server 192.168.137.33 80 {
weight 1
HTTP_GET {
url {
path /
status_code 200
}
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
real_server 192.168.137.34 80 {
weight 2
HTTP_GET {
url {
path /
status_code 200
}
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
}

4.启动keepalived并测试功能

在node1上

1、启动keepalived

1
2
3
4
5
6
7
8
9
10
11
12
13
14
# service keepalived restart ; ssh 192.168.137.32 'service keepalived restart'
# ifconfig
[root@node1~] # ifconfig        ##可以看到eth0:1地址已经获取到
eth0      Link encap:Ethernet  HWaddr 00:0C:29:AA:09:30
inet addr:192.168.137.31  Bcast:192.168.137.255  Mask:255.255.255.0
inet6 addr: fe80::20c:29ff:feaa:930 /64  Scope:Link
UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
RX packets:46005 errors:0 dropped:0 overruns:0 frame:0
TX packets:59292 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:5151611 (4.9 MiB)  TX bytes:5965319 (5.6 MiB)
eth0:1    Link encap:Ethernet  HWaddr 00:0C:29:AA:09:30
inet addr:192.168.137.10  Bcast:0.0.0.0  Mask:255.255.0.0
UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1

2、测试访问web

1
2
3
4
[root@node1~] # curl http://192.168.137.10
<h1>The page from node3< /h1 >
[root@node1~] # curl http://192.168.137.10
<h1>The page from node4< /h1 >

3、健康状态检测

手动在(MASTER)/etc/keepalived中新建一个down文件

# touch down

# 脚本检测到down文件存在权重减20，则vip会自动的floating 到BACKUP的主机上，删除down文件MASTER会将vip抢回来（处于主备的抢占模式下）。

测试如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
[root@node1 keepalived] # touch down
[root@node1 keepalived] #
[root@node1 keepalived] # ls
down  keepalived.conf  notify.sh
在node2上发现VIP设置成功
[root@node2 ~] # ifconfig eth0:1
eth0:1    Link encap:Ethernet  HWaddr 00:0C:29:CB:63:DF
           inet addr:192.168.137.10  Bcast:0.0.0.0  Mask:255.255.0.0
           UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
在看看mail，此处说明VIP漂至node2
  U 10 root                  Wed Nov  8 21:50  19 /723    "node2.localdomain to be master: 192.168.137.10 floating"
访问VIP：
[root@node1 keepalived] # curl 192.168.137.10
<h1>The page from node4< /h1 >
[root@node1 keepalived] # curl 192.168.137.10
<h1>The page from node3< /h1 >
删除node1keepalived上的down文件。
#rm -rf /etc/keepalived/down
[root@node1 keepalived] # ifconfig eth0:1
eth0:1    Link encap:Ethernet  HWaddr 00:0C:29:AA:09:30
           inet addr:192.168.137.10  Bcast:0.0.0.0  Mask:255.255.0.0
           UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
mail邮件
>N  9 root                  Wed Nov  8 22:01  18 /713    "node1.localdomain to be master: 192.168.137.10 floating"
查看网站是否正常访问
[root@node2 ~] # curl 192.168.137.10
<h1>The page from node4< /h1 >
[root@node2 ~] # curl 192.168.137.10
<h1>The page from node3< /h1 >
这里可看到地址又被node1抢回来了（因为我们配置的是抢占模式），网站正常被调度，测试完毕！！！


4、Sorry_Server测试

在RealServer(node3)

停掉两台RealServer服务器

# service httpd stop ; ssh 192.168.137.34 'service httpd stop'

[root@liu ~]# curl http://192.168.137.10

<h1>Sorry,Under maintances(31).</h1>


注释：这里会用涉及到ntp时钟同步，Openssl的密钥的认证，

# ntpdate IP(ntp时钟服务器地址)

*/5 * * * * root /usr/sbin/ntpdate 192.168.137.31 &>/dev/null;hwclock -w

# ssh-keygen -t rsa -P '' -f "/root/.ssh/id_rsa"

# ssh-copy-id -i .ssh/id_rsa.pub  [user@]machine


至此keepalived+lvs_dr+healthcheck 高可用集群就这样部署完毕。



本文转自 ljohnmail 51CTO博客，原文链接：http://blog.51cto.com/ljohn/1980547，如需转载请自行联系原作者

文章标签：
机器翻译
负载均衡
测试技术
Web App开发
网络安全
关键词：
LVS模式
LVS keepalived
高可用LVS
LVS高可用
高可用LVS模式
技术小阿哥
目录
相关文章
GG2020gg
|
1月前
|
运维 负载均衡 网络协议
LVS详解（六）——LVS DR模式实战
LVS详解（六）——LVS DR模式实战
GG2020gg
54 5
玉米侠爱吃玉米
|
21天前
|
负载均衡 网络协议 算法
LVS 负载均衡部署的三种模式 与搭建dr模式具体步骤
LVS 负载均衡部署的三种模式 与搭建dr模式具体步骤
玉米侠爱吃玉米
50 0
玉米侠爱吃玉米
|
21天前
|
负载均衡 网络协议
NAT模式 LVS负载均衡部署
NAT模式 LVS负载均衡部署
玉米侠爱吃玉米
24 0
蓝易云
|
1月前
|
运维 负载均衡 监控
keepalived+LVS实现高可用性集群
通过结合keepalived和LVS，你可以创建一个高可用性的负载均衡集群，确保服务器的稳定性和性能。这对于托管Web服务、应用服务器等关键服务的服务器集群非常有用。
蓝易云
57 1
李振良_阿良
|
1月前
|
负载均衡 监控 Linux
CentOS6.5高可用集群LVS+Keepalived(DR模式)
CentOS6.5高可用集群LVS+Keepalived(DR模式)
李振良_阿良
24 0
非著名运维
|
8月前
|
负载均衡 应用服务中间件 Linux
企业实战（13）LVS负载均衡NAT（网络地址转换）模式实战详解（一）
企业实战（13）LVS负载均衡NAT（网络地址转换）模式实战详解（一）
非著名运维
126 0
非著名运维
|
8月前
|
存储 负载均衡 网络协议
企业实战（13）LVS负载均衡DR（直接路由）模式实战详解（二）
企业实战（13）LVS负载均衡DR（直接路由）模式实战详解（二）
非著名运维
140 0
阿甘兄
|
7月前
|
负载均衡 应用服务中间件 Linux
Nginx系列教程（14） - LVS+KeepAlived+Nginx实现高性能负载均衡集群
Nginx系列教程（14） - LVS+KeepAlived+Nginx实现高性能负载均衡集群
阿甘兄
309 0
李振良_阿良
|
1月前
|
负载均衡 算法 网络协议
LVS、Nginx和HAProxy负载均衡器对比总结
LVS、Nginx和HAProxy负载均衡器对比总结
李振良_阿良
44 1
对你痴情
|
1月前
|
负载均衡 算法 安全
一文带你了解LVS负载均衡模式与F5负载均衡
一文带你了解LVS负载均衡模式与F5负载均衡
对你痴情
363 0
