在使用zabbix的过程中，我们经常有这样的需求：查看CPU或内存等监控项在某一时间段内的graph曲线图。通常的做法是进入"Latest data"界面，找到主机的监控项，点击右侧的"Graph"，然后拖动时间条来寻找自己想要查看的时间段。这样做太麻烦了！

    因此我写了一个脚本，来获取监控项在任意时间段的graph，并保存到本地（png格式）。此脚本可以跟Email告警脚本结合起来，实现在告警邮件里附上监控项的graph图片。

    一、效果图

    假如某一设备CPU load的监控项ID为25222。下面是获取25222在不同时间段的graph。

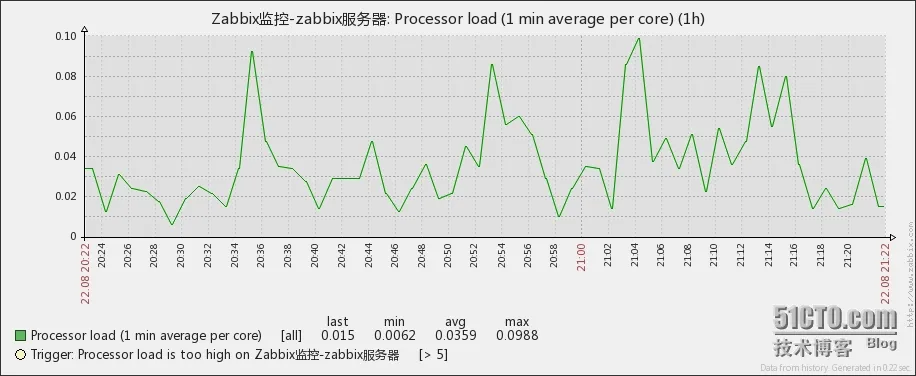

    1、CPU load当前一个小时内的graph，图形宽度800

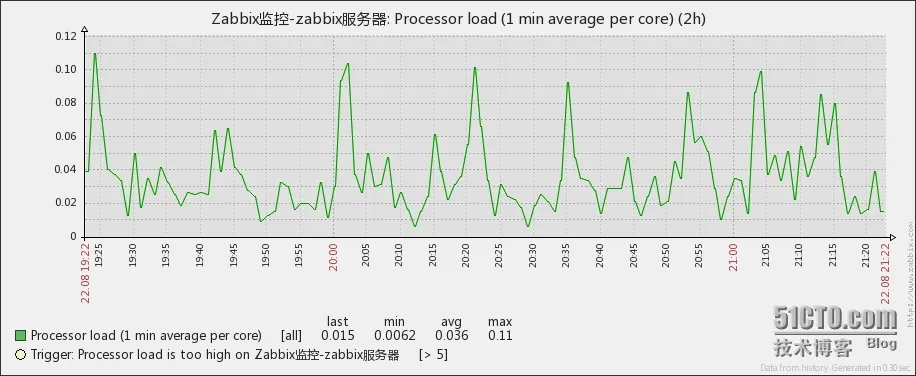

    2、CPU load当前2个小时内的graph，图形宽度800

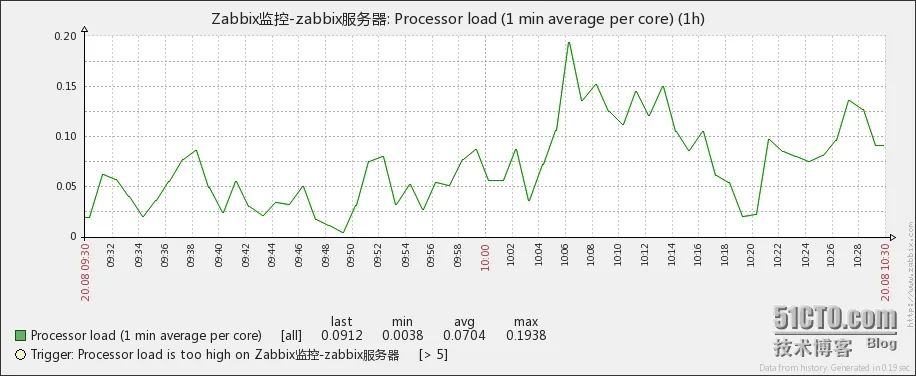

    3、CPU load在2014-08-20 09:30:00到10:30:00的graph，图形宽度800

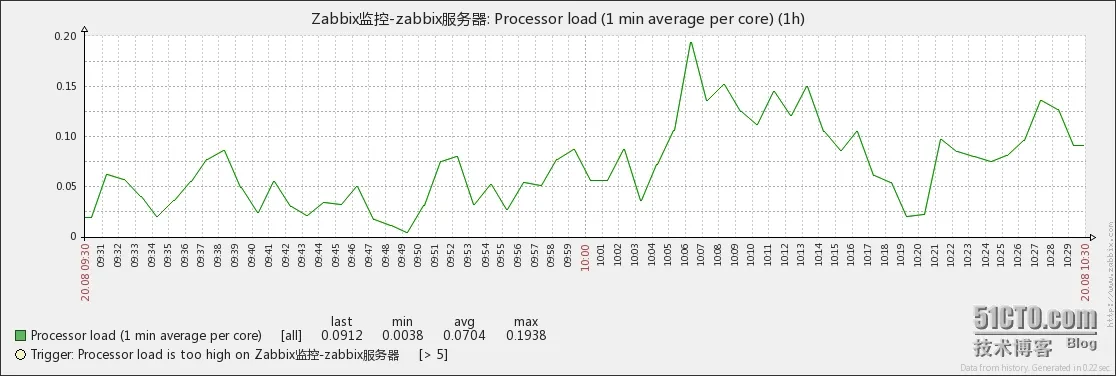

    4、CPU load在2014-08-20 09:30:00到10:30:00的graph，图形宽度1000



    二、getItemGraph.sh脚本

    1、脚本功能

    获取某一个监控项在某个时间段的graph，默认时间段为当前时间一个小时以内，可根据传入参数而改变。graph以png格式保存在/tmp/graph目录。

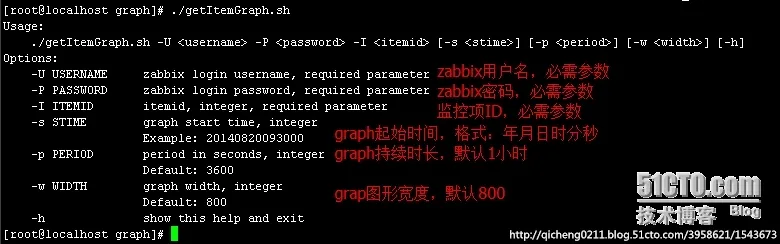

    2、脚本命令行参数


    脚本共有3个必需参数，3个可选参数，一个help参数：

    -U USERNAME     zabbix登录用户名，必需参数

    -P PASSWORD     zabbix登录密码，必需参数

    -I ITEMID       监控项ID，必需参数

    -s STIME        graph起始时间start time，可选参数，格式：年月日时分秒

                    如果不传入此参数，则stop time默认为当前时间。

    -p PERIOD       graph持续时长，可选参数，默认为一个小时

                    一般情况下：stop time = start time + period

    -w WIDTH        graph图形宽度，默认为800

    -h              输出帮助信息然后退出

    执行脚本前，需要先修改脚本内的ZBX_URL变量：

1
2
# 自行修改ZBX_URL变量，改为你的zabbix的web访问地址,其他变量不需要改变
ZBX_URL="http://zabbix-frontend-hostname/zabbix"

    3、脚本执行实例

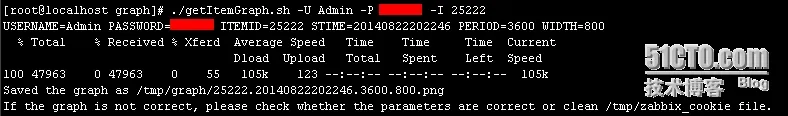

    获取当前一个小时内的graph

1
shell# ./getItemGraph.sh -U Admin -P xxxx -I xxxx

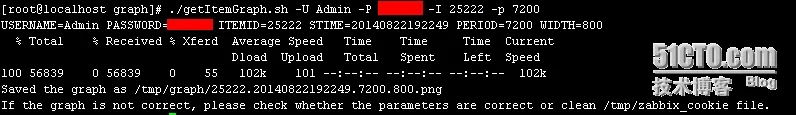

    获取当前两个小时内的graph

1
shell# ./getItemGraph.sh -U Admin -P xxxx -I xxxx -p 7200

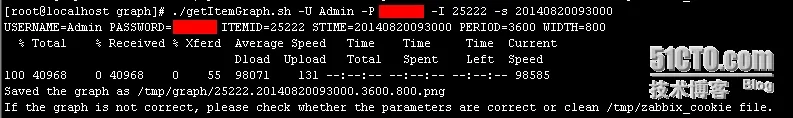

    获取自定义时间段内的graph，比如：2014-08-20 09:30:00到11:30:00

1
shell# ./getItemGraph.sh -U Admin -P xxxx -I xxxx -s 20140820093000 -p 7200

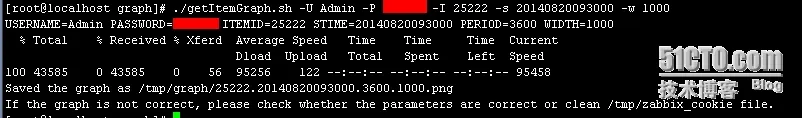

    获取自定义时间段内的graph，且图形宽度为1000，比如：2014-08-20 09:30:00到11:30:00

1
shell# ./getItemGraph.sh -U Admin -P xxxx -I xxxx -s 20140820093000 -p 7200 -w 1000

    4、脚本代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
#!/bin/bash
#
# Filename:    getItemGraph.sh
# Revision:    1.0
# Date:        2014/08/22
# Author:      Qicheng
# Email:
# Website:     http://qicheng0211.blog.51cto.com/
# Description: 获取某一个监控项在某个时间段的graph
# Notes:       默认时间段为当前时间一个小时以内，可根据传入参数而改变
#              graph以png格式保存在/tmp/graph目录
#

# 自行修改ZBX_URL变量，改为你的zabbix的web访问地址,其他变量不需要改变
ZBX_URL="http://zabbix-frontend-hostname/zabbix"

USERNAME=""
PASSWORD=""
ITEMID=""
STIME=""
PERIOD=3600
WIDTH=800
GRAPH_DIR="/tmp/graph"
COOKIE="/tmp/zabbix_cookie"
CURL="/usr/bin/curl"
INDEX_URL="$ZBX_URL/index.php"
CHART_URL="$ZBX_URL/chart.php"

function help()
{
    cat << HELP
Usage:
    $0 -U <username> -P <password> -I <itemid> [-s <stime>] [-p <period>] [-w <width>] [-h]
Options:
    -U USERNAME     zabbix login username, mandatory parameter
    -P PASSWORD     zabbix login password, mandatory parameter
    -I ITEMID       itemid, integer, mandatory parameter
    -s STIME        graph start time, integer
                    Example: 20140820093000
    -p PERIOD       period in seconds, integer
                    Default: $PERIOD
    -w WIDTH        graph width, integer
                    Default: $WIDTH
    -h              show this help and exit
HELP
        exit 1
}

function check_integer()
{
    # 判断参数，如果不是整数返回1
    local ret=`echo "$*" | sed 's/[0-9]//g'`
    [ -n "$ret" ] && return 1
    return 0
}

if [ $# == 0 ]; then
    help
fi

while getopts U:P:I:s:p:w:h OPTION;do
    case $OPTION in
        U) USERNAME=$OPTARG
        ;;
        P) PASSWORD=$OPTARG
        ;;
        I) ITEMID=$OPTARG
        check_integer "$ITEMID" || { echo "ERROR: Field 'ITEMID' is not integer."; exit 1;}
        ;;
        s) STIME=$OPTARG
        check_integer "$STIME" || { echo "ERROR: Field 'STIME' is not integer."; exit 1;}
        ;;
        p) PERIOD=$OPTARG
        check_integer "$PERIOD" || { echo "ERROR: Field 'PERIOD' is not integer."; exit 1;}
        [ $PERIOD -lt 3600 -o $PERIOD -gt 63072000 ] && { echo "ERROR: Incorrect value $PERIOD for PERIOD field: must be between 3600 and 63072000."; exit 1;}
        ;;
        w) WIDTH=$OPTARG
        check_integer "$WIDTH" || { echo "ERROR: Field 'WIDTH' is not integer."; exit 1;}
        ;;
        h|\?) help
        ;;
    esac
done

# USERNAME、PASSWORD、ITEMID为必需参数
[ -z "$USERNAME" -o -z "$PASSWORD" -o -z "$ITEMID" ] && { echo "ERROR: Missing mandatory parameter."; help;}
# 如果没有传入STIME参数，STIME的值为当前时间减去PERIOD
[ "$STIME" == "" ] && STIME=`date -d "now -${PERIOD} second" +%Y%m%d%H%M%S`

echo USERNAME=$USERNAME PASSWORD=$PASSWORD ITEMID=$ITEMID STIME=$STIME PERIOD=$PERIOD WIDTH=$WIDTH

if [ ! -s "$COOKIE" ];then
    # 如果cookie文件不存在或者为空，则重新登录zabbix，并保存cookie文件
    ${CURL} -c ${COOKIE} -d "name=${USERNAME}&password=${PASSWORD}&autologin=1&enter=Sign+in" $INDEX_URL | egrep -o "(Login name or password is incorrect|Account is blocked.*seconds)"
    # 如果登录失败则退出脚本，并清空cookie文件
    [ ${PIPESTATUS[1]} -eq 0 ] && { :>"$COOKIE"; exit 1;}
fi

zbx_sessionid=$(grep 'zbx_sessionid' ${COOKIE} | awk '{printf $NF}')
post_item_get=$(curl -X POST -H 'Content-Type: application/json-rpc' -d "
{
    \"jsonrpc\": \"2.0\",
    \"method\": \"item.get\",
    \"params\": {
        \"output\": \"extend\",
        \"itemids\": \"$ITEMID\",
        \"filter\": {
            \"value_type\": [
            \"0\",\"3\"
            ]
        }
    },
    \"auth\": \"$zbx_sessionid\",
    \"id\": 1
}" ${ZBX_URL}/api_jsonrpc.php 2>/dev/null)
if_numeric=$(echo "$post_item_get" | grep 'value_type')
[ -z "$if_numeric" ] && { echo "The value of the item is not a valid numeric value."; exit 1;}

[ -d "$GRAPH_DIR" ] || mkdir -p "$GRAPH_DIR"
PNG_PATH="$GRAPH_DIR/$ITEMID.$STIME.$PERIOD.${WIDTH}.png"
# 获取item的graph，保存为png图片（zabbix2.2版本）
${CURL} -b ${COOKIE} -d "itemid=${ITEMID}&period=${PERIOD}&stime=${STIME}&width=${WIDTH}" $CHART_URL > "$PNG_PATH"
# zabbix3.0版本使用下面的URL
#${CURL} -b ${COOKIE} -d "itemids%5B0%5D=${ITEMID}&period=${PERIOD}&stime=${STIME}&width=${WIDTH}" $CHART_URL > "$PNG_PATH"
[ -s "$PNG_PATH" ] && echo "Saved the graph as $PNG_PATH" || echo "Failed to get the graph."
echo "If the graph is not correct, please check whether the parameters are correct or clean $COOKIE file."

    脚本文件在附件提供下载，如果有意见请指正~转载请注明出处http://qicheng0211.blog.51cto.com/3958621/1543673
