前一篇谈及到了ECharts整合HT for Web的网络拓扑图应用，后来在ECharts的Demo中看到了有关空气质量的相关报表应用，就想将百度地图、ECharts和HT for Web三者结合起来也做一个类似空气质量报告的报表+拓扑图应用，于是有了下面的Demo：http://www.hightopo.com/demo/blog_baidu_20150928/ht-baidu.html

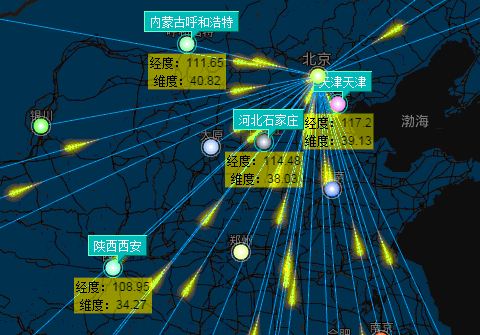

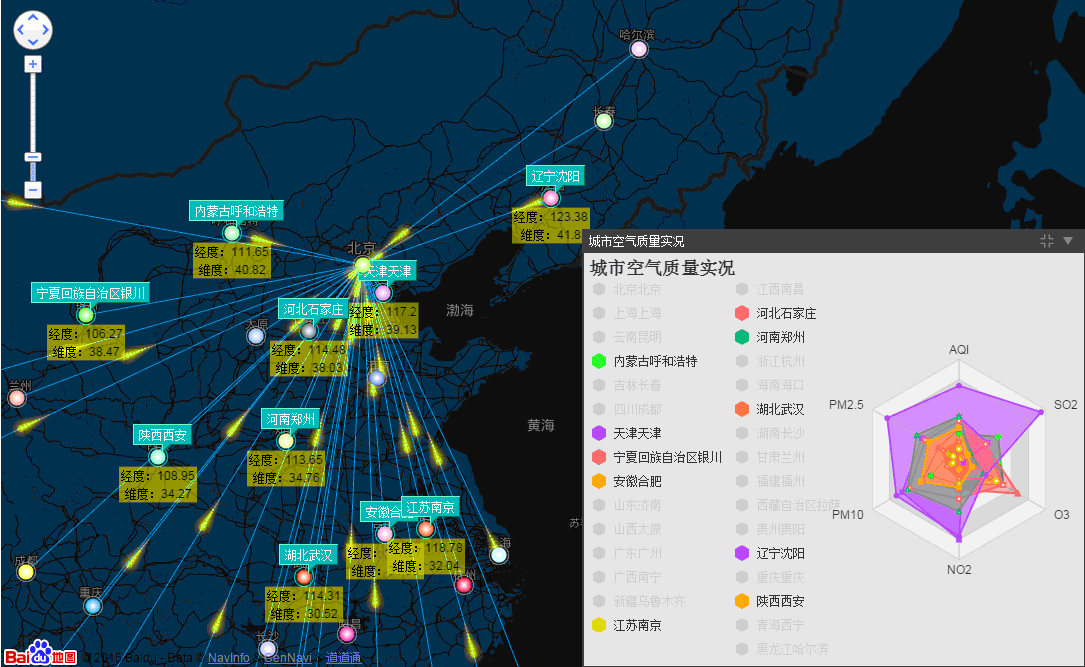

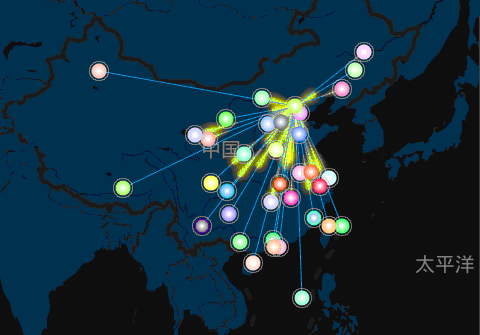

在这个Demo中，将GraphView拓扑图组件添加到百度地图组件中，覆盖在百度地图组件之上，并且在百度地图组件上和GraphView拓扑图组件上分别添加事件监听，相互同步经纬度和屏幕位置信息，从而来控制拓扑图上的组件位置固定在地图上，并在节点和节点之间的连线上加上了流动属性。右下角的图标框是采用HT for Web的Panel面板组件结合ECharts图表组件完成的。
接下来我们来看看具体的代码实现：
1.百度地图是如何与HT for Web组件结合的；
map = new BMap.Map("map");
var view = graphView.getView();
view.className = 'graphView';
var mapDiv = document.getElementById('map');
mapDiv.firstChild.firstChild.appendChild(view);
首先需要在body中存在id为map的div，再通过百度地图的api来创建一个map地图对象，然后创建GraphView拓扑图组件，并获取GraphView组件中的view，最后将view添加到id为map的div的第二代孩子节点中。这时候问题就来了，为什么要将view添加到map的第二代孩子节点中呢，当你审查元素时你会发现这个div是百度地图的遮罩层，将view添加到上面，会使view会是在地图的顶层可见，不会被地图所遮挡。
2.百度地图和GraphView的事件监听；
map.addEventListener('moveend', function(e){
resetPosition();
});
map.addEventListener('dragend', function(e){
resetPosition();
});
map.addEventListener('zoomend', function(e){
resetPosition();
});
graphView.handleScroll = function(){};
graphView.handlePinch = function(){};
function resetPosition(e){
graphView.tx(0);
graphView.ty(0);
dataModel.each(function(data){
var lonLat, position;
if(data instanceof ht.HtmlNode){
if(data.getId() != 'chartTotal') {
position = data.getHost().getPosition();
position = {x: position.x + 168, y: position.y + 158};
data.setPosition(position.x, position.y);
}
} else if(data instanceof ht.Node){
lonLat = data.lonLat;
position = map.pointToPixel(lonLat);
data.setPosition(position.x,position.y);
}
});
}
首先监听map的三个事件：moveend、 dragend、 zoomend，这三个事件做了同一件事--修改DataModel中所有data的position属性，让其在屏幕上的坐标与地图同步，然后将GraphView的Scroll和Pinch两个事件的执行函数设置为空函数，就是当监听到Scroll或者Pinch事件时不做任何的处理，将这两个事件交给map来处理。
在resetPosition函数中，做的事情很简单：遍历DataModel中的data，根据它们各自在地图上的经纬度来换算成屏幕坐标，并将坐标设置到相应的data中，从而达到GraphView中的节点能够固定在地图上的效果。
3.创建右下角的图表组件：
ht.Chart = function(option){
var self = this,
view = self._view = document.createElement('div');
view.style.position = 'absolute';
view.style.setProperty('box-sizing', 'border-box', null);
self._option = option;
self._chart = echarts.init(self.getView());
if(option)
self._chart.setOption(option);
self._FIRST = true;
};
ht.Default.def('ht.Chart', Object, {
ms_v: 1,
ms_fire: 1,
ms_ac: ['chart', 'option', 'isFirst', 'view'],
validateImpl: function(){
var self = this,
chart = self._chart;
chart.resize();
if(self._FIRST){
self._FIRST = false;
chart.restore();
}
},
setSize: function(w, h){
var view = this._view;
view.style.width = w + 'px';
view.style.height = h + 'px';
}
});
function createPanel(title, width, height){
chart = new ht.Chart(option);
var c = chart.getChart();
c.on(echarts.config.EVENT.LEGEND_SELECTED, legendSelectedFun);
var chartPanel = new ht.widget.Panel({
title: title,
restoreToolTip: "Overview",
width: width,
contentHeight: height,
narrowWhenCollapse: true,
content: chart,
expanded: true
});
chartPanel.setPositionRelativeTo("rightBottom");
chartPanel.setPosition(0, 0);
chartPanel.getView().style.margin = '10px';
document.body.appendChild(chartPanel.getView());
}
首先定义了ht.Chart类，并实现了validateImpl方法，方法中处理的逻辑也很简单：在每次方法执行的时候调用图表的reset方法重新设定图标的展示大小，如果该方法是第一次执行的话，就调用图表的restore方法将图表还原为最原始的状态。会有这样的设计是因为ht.Chart类中的view是动态创建的，在没有添加到dom之前将一直存在于内存中，在内存中因为并没有浏览器宽高信息，所以div的实际宽高均为0，因此chart将option内容绘制在宽高为0的div中，即使你resize了chart，如果没用重置图表状态的话，图表状态将无法在图表上正常显示。
接下来就是创建panel图表组件了，这是HT for Web的Panel组件的基本用法，其中content属性的值可以是HT for Web的任何组件或div元素，如果是HT fro Web组件的话，该组件必须实现了validateImpl方法，因为在panel的属性变化后将会调用content对应组件的validateImpl方法来重新布局组件内容。
4.ECharts和GraphView拓扑图组件的交互：
legendSelectedFun = function(param) {
if(chart._legendSelect){
delete chart._legendSelect;
return;
}
console.info(param);
var id = nodeMap[param.target],
dm = graphView.dm(),
data = dm.getDataById(id),
sm = dm.sm(),
selection = sm.getSelection();
if(param.selected[param.target]) {
sm.appendSelection([data]);
if(selectionData.indexOf(param.target) < 0){
selectionData.push(param.target);
}
}else {
sm.removeSelection([data]);
var index = selectionData.indexOf(param.target);
if(index >= 0){
selectionData.splice(index, 1);
}
}
sm.setSelection(selection.toArray());
};
graphView.mi(function(e){
console.info(e.kind, e.data);
var c = chart.getChart(),
legend = c.component.legend,
selectedMap = legend.getSelectedMap();
if(e.kind === 'endRectSelect'){
chart._legendSelect = true;
for(var name in notes){
legend.setSelected(name, false);
}
notes = {};
graphView.dm().sm().each(function(data){
var note = data.s('note');
if(note)
notes[note] = 1;
});
for(var name in notes){
legend.setSelected(name, true);
}
} else if(e.kind === 'clickData'){
chart._legendSelect = true;
var data = e.data;
if(data instanceof ht.Node){
var note = data.s('note');
if(note){
var selected = legend.isSelected(note);
if(selected){
graphView.dm().sm().removeSelection([data]);
}
legend.setSelected(note, !selected);
}
}
}
});
legendSelectedFun函数是EChart图表的legend插件选中事件监听，其中处理的逻辑是：当legend插件中的某个节点被选中了，也选中在GraphView拓扑图中对应的节点，当取消选中是，也取消选中GraphView拓扑图中对应的节点。

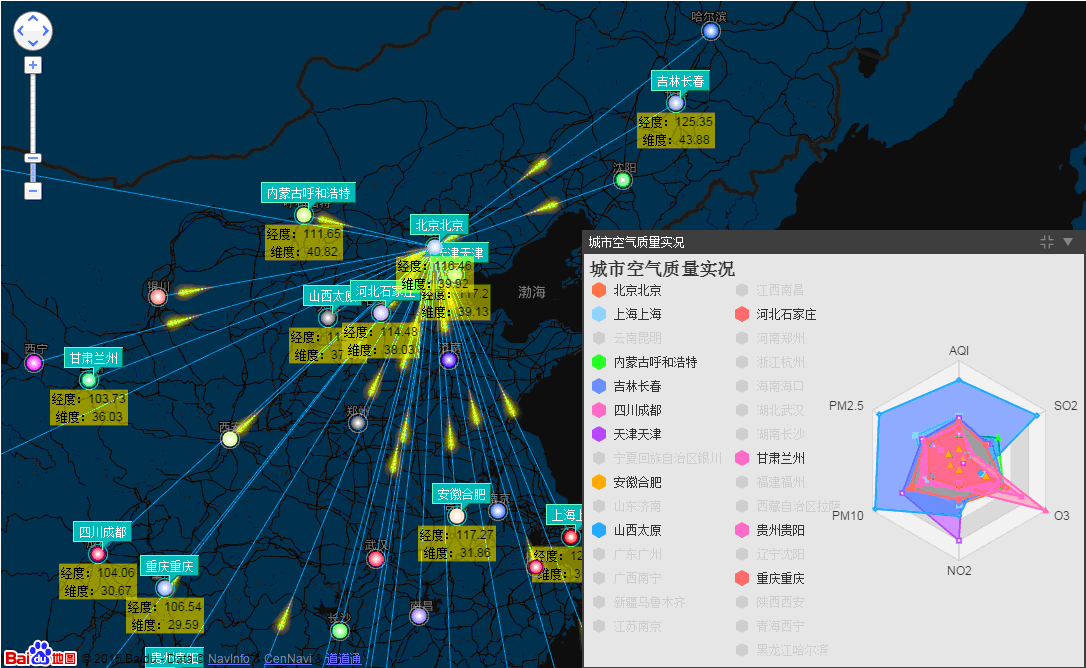

在GraphView中添加交互监听，如果在GraphView中做了框选操作，在框选结束后，将原本legend插件上被选中的节点取消选中，然后再获取被选中节点，并在legend插件上选中对应节点；当GraphView上的节点被选中，则根据legend插件中对应节点选中情况来决定legend插件中的节点和graphView上的节点是否选中。
在GraphView交互中，我往chart实例中添加了_legendSelect变量，该变量的设定是为了阻止在GraphView交互中修改legend插件的节点属性后回调legendSelectedFun回调函数做修改GraphView中节点属性操作。
今天就写到这吧，希望这篇文章能够帮到那些有地图、拓扑图、图表相结合需求的朋友，在设计上可能想法还不够成熟，希望大家不吝赐教。
