上篇写了一个zabbix_系统IO监控，但每次都需要手动加，比较费劲，监控项跟图形都只能一个一个加

附上篇博客地址： http://xiong51.blog.51cto.com/5239058/1947663


这次使用zabbix_自动发现的模式来搞一次，


大概思路，

1、在zabbix客户端先配置iostat最新数据,

      1.1、不能直接使用iostat，因为它的数据一直会固定不动，使用iostst -xdkt 5 3   (5秒3次)

      1.2、 定义好脚本之后需要使用crontab配置每1分钟或者30秒更新一次数据，直接输送到文件就成

2、写一个自动发现的脚本，发现iostat有几个磁盘，格式必须为JSON，key值必须大写

       2.1、 小写会出现 这个  Cannot create item: item with the same key “custom.vfs.dev.read.ops `xxxxxx` already exists

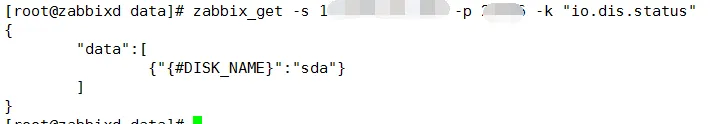

       2.2、 避免出现坑，配置完成之后在zabbix服务端上运行，出现下图的结果说明脚本运行正常

       2.3、 在测试之前，必须在zabbix客户端的配置文件中加一行，io.dis为自己定义的键

                UserParameter=io.dis.status[*],/usr/local/zabbix/scripts/discovery_iostat_disk.sh



3、最后在弄一个脚本，配置你想要监控的项就成

     rrqm/s   wrqm/s     r/s     w/s    rkB/s    wkB/s avgrq-sz avgqu-sz   await r_await w_await  svctm  %util

      各项值的详解

1
2
3
4
5
6
7
8
9
10
11
12
13
rrqm /s : 每秒进行 merge 的读操作数目。即 rmerge /s
wrqm /s : 每秒进行 merge 的写操作数目。即 wmerge /s
r /s : 每秒完成的读 I /O  设备次数。即 rio /s
w /s : 每秒完成的写 I /O  设备次数。即 wio /s
rsec /s : 每秒读扇区数。即 rsect /s
wsec /s : 每秒写扇区数。即 wsect /s
rkB /s : 每秒读K字节数。是 rsect /s  的一半，因为每扇区大小为512字节。
wkB /s : 每秒写K字节数。是 wsect /s  的一半。
avgrq-sz: 平均每次设备I /O 操作的数据大小 (扇区)。
avgqu-sz: 平均I /O 队列长度。
await: 平均每次设备I /O 操作的等待时间 (毫秒)。
svctm: 平均每次设备I /O 操作的服务时间 (毫秒)。
%util: 一秒中有百分之多少的时间用于 I /O  操作，即被io消耗的cpu百分比


4、 附上脚本一共四个   所有脚本都需要7的权限 rwx 使用zabbix用户

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#!/bin/bash
#
#   Name:service 取出io数据用于分析
#   Version Number:1.01
#   Type: 取出I/O数据
#   Language:bash shell
#   Date:2017-08-07
#   Author:xiong

iostat -xdkt 5 3 >  /tmp/io .txt

times =` date  +%H ":" %M ":" %S`

# 取出最后一次iostat更新的数据,为最新数据,将最新的数据更新至/tmp/2.txt 不输出
grep  "$times"  -A 100  /tmp/io .txt  >  /tmp/io2 .txt
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
#!/bin/bash
#
#   Name:service 自动发现io_磁盘
#   Version Number:1.01
#   Type: 自动发现io_磁盘
#   Language:bash shell
#   Date:2017-08-07
#   Author:xiong

disk=(` awk  '{print $1}'  /tmp/io2 .txt |  sed  -e  "1,2d" `)
length=${ #disk[@]}

printf  "{\n"
printf  "\t\"data:\"[\n"
for  ((i=0;i<$length;i++));  do
     printf  '\t\t{'
     printf  "\"{#disk_name}\":\"${disk[$i]}\"}"
     if  [ $i -lt $[$length - 1] ]; then
         printf  ",\n"
     fi
done
printf  "\n\t]\n"
printf  "}\n"
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
############### 配置脚本

#!/bin/bash
#
#   Name:service 自动发现io_磁盘
#   Version Number:1.01
#   Type: 自动发现io_磁盘
#   Language:bash shell
#   Date:2017-08-07
#   Author:xiong

disk=$1
case  $2  in
rrqm)
     grep  "$disk"  /tmp/io2 .txt |  awk  '{print $2}'  ;;
wrqm)
     grep  "$disk"  /tmp/io2 .txt |  awk  '{print $3}'  ;;
rs)
     grep  "$disk"  /tmp/io2 .txt |  awk  '{print $4}'  ;;
ws)
     grep  "$disk"  /tmp/io2 .txt |  awk  '{print $5}'  ;;
rkB)
     grep  "$disk"  /tmp/io2 .txt |  awk  '{print $6}'  ;;
wkB)
     grep  "$disk"  /tmp/io2 .txt |  awk  '{print $7}'  ;;
avgrqsz)
     grep  "$disk"  /tmp/io2 .txt |  awk  '{print $8}'  ;;
avgqusz)
     grep  "$disk"  /tmp/io2 .txt |  awk  '{print $9}'  ;;
await)
     grep  "$disk"  /tmp/io2 .txt |  awk  '{print $10}'  ;;
rawait)
     grep  "$disk"  /tmp/io2 .txt |  awk  '{print $11}'  ;;
wawait)
     grep  "$disk"  /tmp/io2 .txt |  awk  '{print $12}'  ;;
svctm)
     grep  "$disk"  /tmp/io2 .txt |  awk  '{print $13}'  ;;
util)
     grep  "$disk"  /tmp/io2 .txt |  awk  '{print $14}'  ;;
esac *)
         echo  "使用方法  /bash disk_name disk_type"
         exit  5 ;;
esac


# 附上一个临时配置脚本文件，懒得写的 可以先运行一下这个脚本，然后再修改一下就成

1
2
3
4
5
6
7
8
9
10
11
12
13
#!/bin/bash
#
a=(` cat  io2.txt | sed  '1d'  |  grep  '^Device' `)
length=${ #a[@]}

printf  "#!/bin/bash\n"
printf  "#\n"
printf  "case \$1 in\n"
for  ((i<0;i<length;i++)); do
     printf  "${a[$i]})\n"
         printf  "\tgrep \"\$disk\" /tmp/io2.txt | awk \'{print $i}\' ;;\n"
done
     printf  "esac\n"


5、  配置计划任务，让iostat.sh脚本能够1分钟或者30秒执行一次，取最新的数据

1
2
  crontab  -e 中添加一行
0 * /1  * * *  /bin/bash  /usr/local/zabbix/scripts/iostat .sh


6、 zabbix客户端配置

1
2
3
vim .. /etc/zabbix_agentd .conf    # 此处为自己配置的zabbix目录 使用绝对路径最为妥当
UserParameter=io.dis.status[*], /usr/local/zabbix/scripts/discovery_iostat_disk .sh
UserParameter=io.status[*], /usr/local/zabbix/scripts/zabbix_iostat_disk .sh  $1 $2

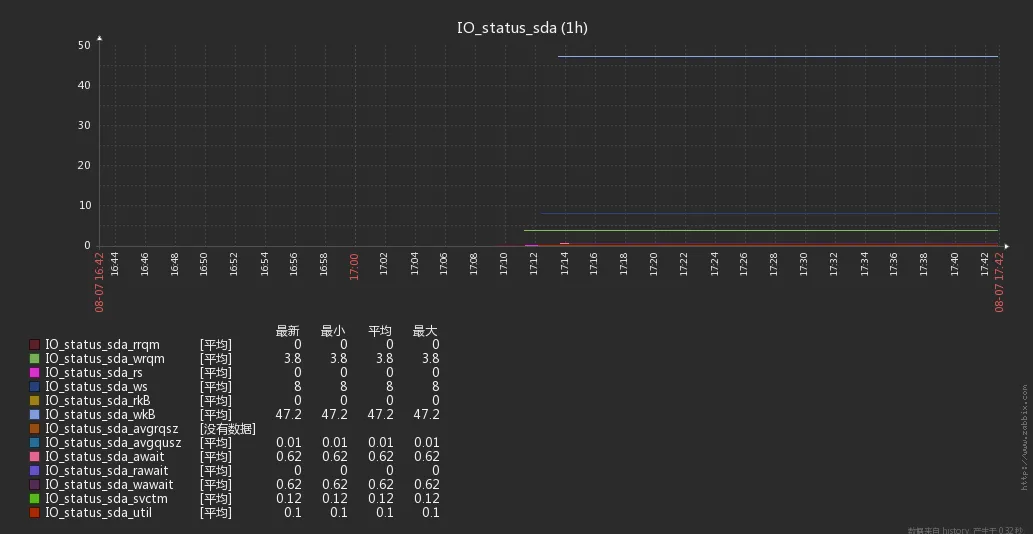

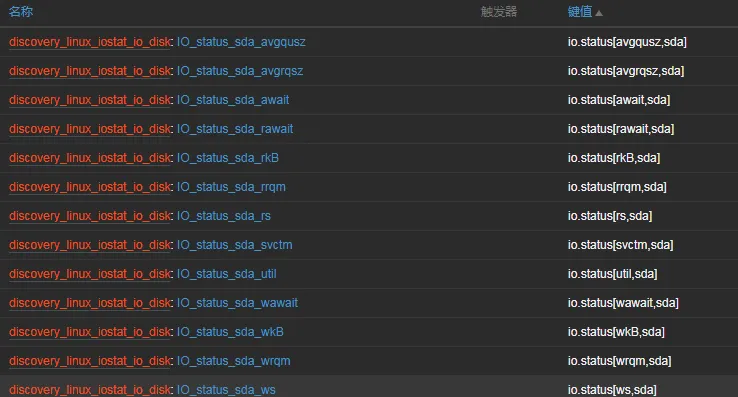

7、 效果图，所有的键值类型都是字符型

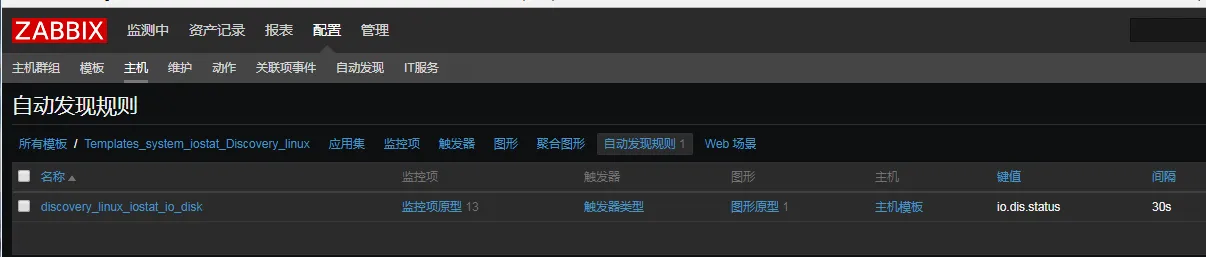

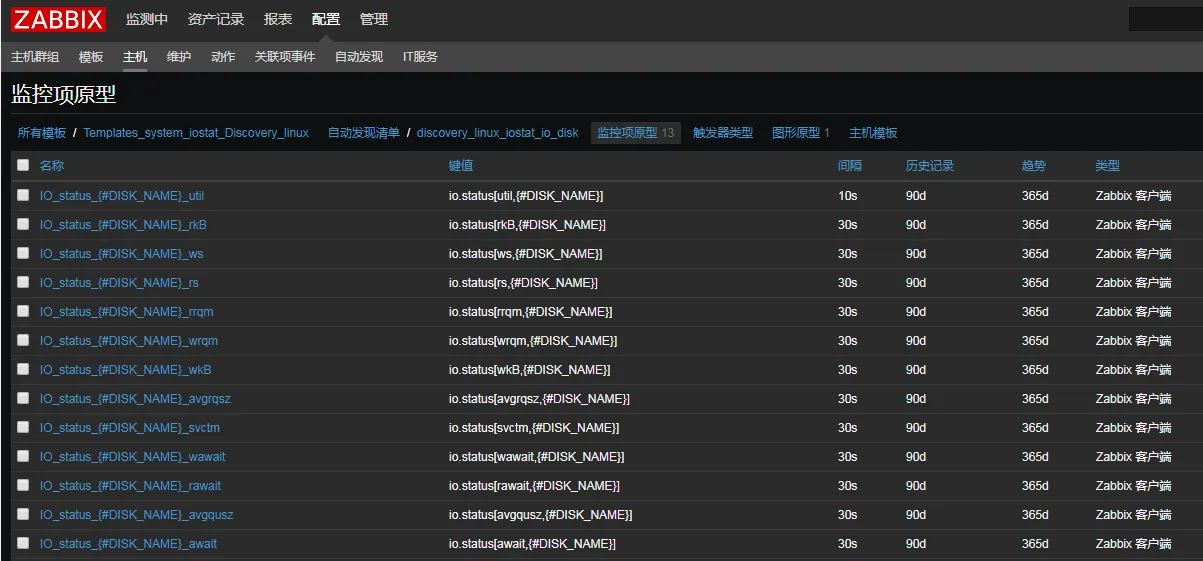

8、 最后附上模板

        太长不方便看，请附件中下载
