环境：
DIR：eth0 192.168.11.190(内网) eth1 192.168.21.190（外网）
RS1：eth0 192.168.11.160
RS2：eth0 192.168.11.20
DIR主机
1. 安装lvs软件包ipvsadm，编辑hosts文件/etc/hosts，修改hostname为dir
命令 yum install -y ipvsadm
2. 编写脚本文件/usr/local/sbin/lvs_nat.sh
内容：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
|
#! /bin/bash
#director服务器上开启路由转发功能
echo
1 >
/proc/sys/net/ipv4/ip_forward
#关闭icmp重定向
echo
1 >
/proc/sys/net/ipv4/conf/all/send_redirects
echo
1 >
/proc/sys/net/ipv4/conf/default/send_redirects
echo
1 >
/proc/sys/net/ipv4/conf/eth0/send_redirects
echo
1 >
/proc/sys/net/ipv4/conf/eth1/send_redirects
#director 设置NAT防火墙
iptables -t nat -F
iptables -t nat -X
iptables -t nat -A POSTROUTING -s 192.168.11.0
/24
-j MASQUERADE
#director 设置ipvsadm，添加192.168.21.190作为dir，tcp协议，指定rr算法
#添加192.168.11.160和192.168.11.20作为节点rs1和rs2，m表示NAT模式
IPVSADM=
'/sbin/ipvsadm'
$IPVSADM -C
$IPVSADM -A -t 192.168.21.190:80 -s rr
$IPVSADM -a -t 192.168.21.190:80 -r 192.168.11.160:80 -m
$IPVSADM -a -t 192.168.21.190:80 -r 192.168.11.20:80 -m
|

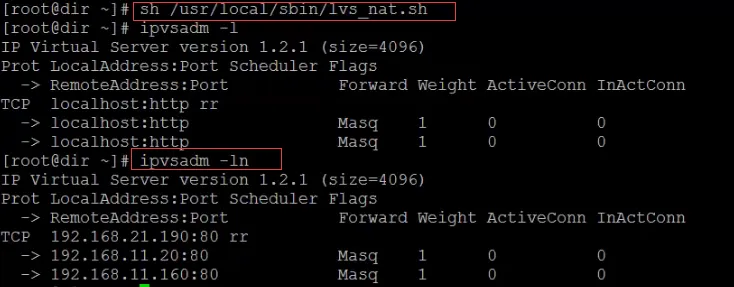

3. 执行脚本/usr/local/sbin/lvs_nat.sh；查看ipvsadm规则
说明：执行成功之后，会生成设置的转发规则
命令 sh /usr/local/sbin/lvs_nat.sh
命令 ipvsadm -ln
RS1/RS2主机
1. 安装web服务器，编辑hosts文件/etc/hosts，修改hostname为rs1/rs2
命令 yum install -y nginx
2. 修改网关为dir的内网ip192.168.11.190，重启生效，并启动web服务器
命令 vim /etc/sysconfig/network-scripts/ifcfg-eth0
修改：GATEWAY=192.168.11.190
命令 ifdown eth0;ifup eth0
命令 /etc/init.d/nginx start

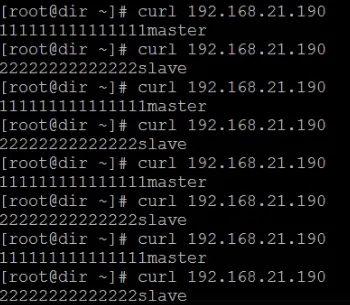

测试
client访问dir的外网ip192.168.21.190
命令 curl 192.168.21.190
结果：rs1与rs2权重1:1交替出现页面
