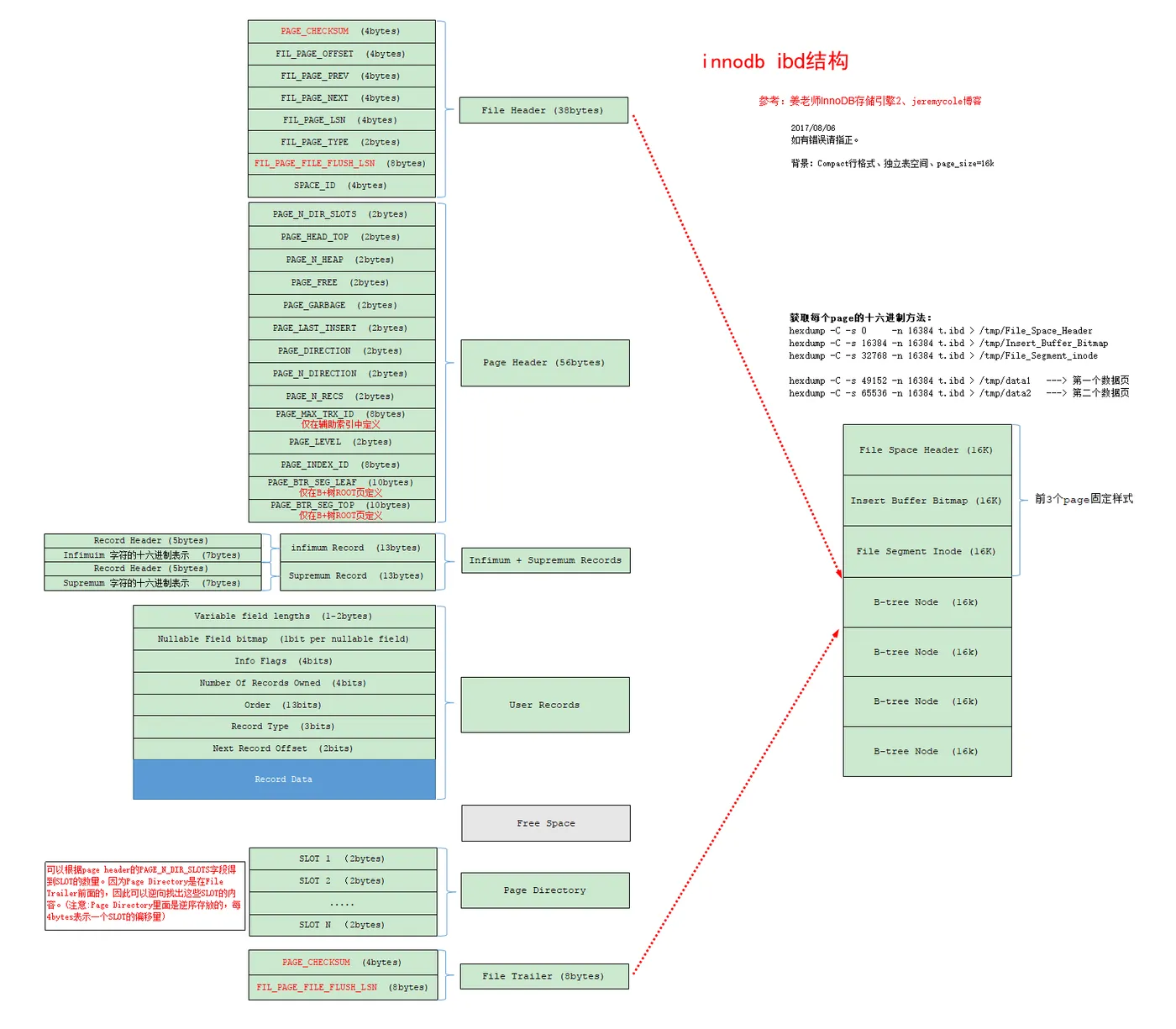

最近在翻姜老师的存储引擎2，干货很多。结合Jeremy Cole的innodb分析工具，可以加深大家对InnoDB物理结构的理解。
绘图过程中参考了姜承尧的InnoDB存储引擎2、Jeremy Cole的博客及github。
学习过程中实验笔记有点乱不太好贴。先贴图吧。刚入行的新司机，可能画的不对的地方，请指正。
############################################################

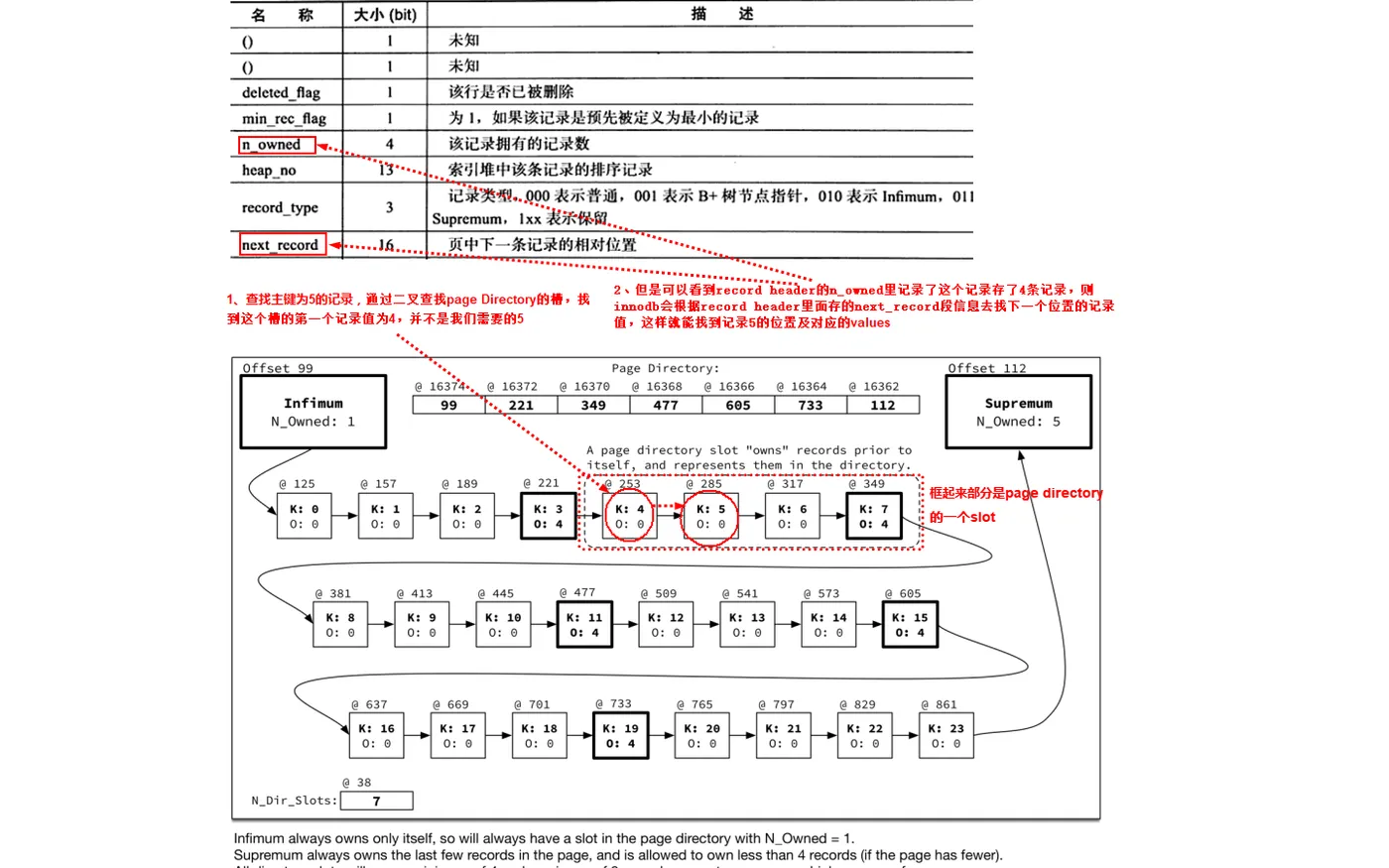

下面这张是姜老师书上关于page directory的分析：
