什么是UML？UML是一种用于创建程序模型的可视化语言。UML有多重功能不同的图。通过使用UML，可以让复杂的系统变的简单且容易理解。因为系统常常都是让人难人理解，并且系统之内的信息处理也是相当复杂，而UML提供了不同的图来表示不同类型的信息。
什么是类图
UML图中最最基本的是类图。它对类做描述，并表示类之间的关系。
类之间的关系包括：
- 类A 是 类B ：is-a的关系
- 类A 包含 类B ： has-a的关系
- 类A 使用 类B ： has-a的关系
那么，对于一个类来说，主要表现三方面的内容：
- 类的名称
- 类的数据结构
- 类的方法
对一个类来说，“+”表示公共的；“#”表示保护的；“-”表示私有的。
那么对于一个类，如
class A{ public: void print(); protected: void getData(); private: int data; }
类图的几种关系
在UML类图中，常见的有以下几种关系:泛化（Generalization）, 实现（Realization）,关联（Association）,聚合（Aggregation）,组合(Composition)，依赖(Dependency)
泛化
- 是一种继承关系,它指定了子类如何特化父类的所有特征和行为。
- 用空心三解箭头表示。

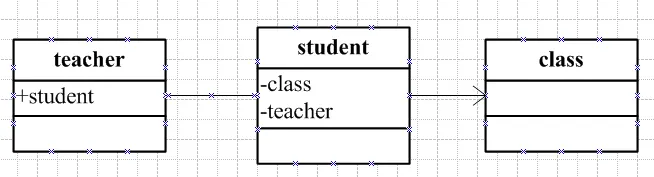

关联
- 是一种拥有的关系,它使一个类知道另一个类的属性和方法。关联可以是双向的，也可以是单向的。
- 用直线，或带箭头的直线表示。

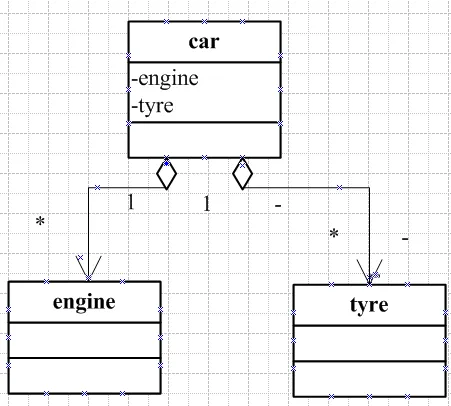

聚合
- 是整体与部分的关系。
- 用带空心菱形的实心线表示，菱形指向整体。

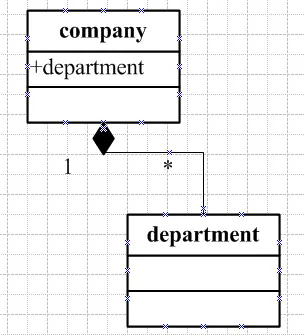

组合
- 同样是整体与部分的关系，但是它比聚合的关系要强。
- 用带实心菱形的实线表示，菱形指向整体。
依赖
- 是一种使用的关系,所以要尽量不使用双向的互相依赖。
- 用带箭头的虚线表示，指向被使用者。

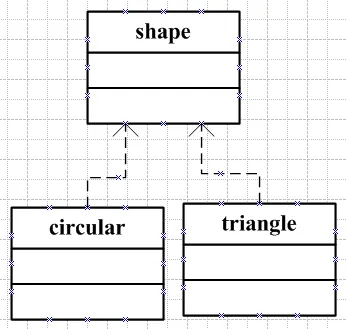

实现
- 是一种类与接口的关系，表示类是接口所有特征和行为的实现
- 用带三角箭头的虚线表示，箭头指向接口
