如何用VDP备份虚拟机

简介:
+关注继续查看

博主QQ819594300

博客地址:http://zpf666.blog.51cto.com/

有什么疑问的朋友可以联系博主,博主会帮你们解答,谢谢支持

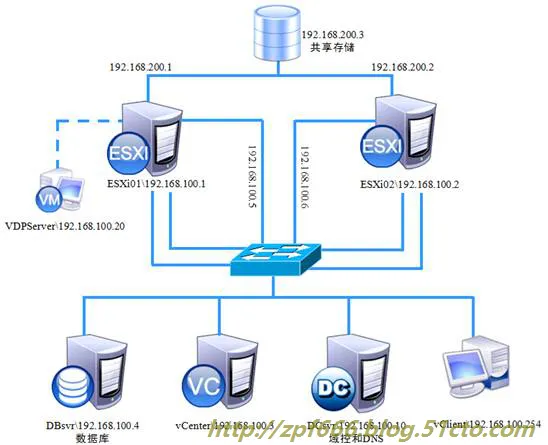

一、实验拓扑如下


二、实验环境:

    BENET公司随着规模不断地扩大,需要搭建更多的服务器,为了防止服务器意外损坏和数据丢失,公司决定安装vdp备份服务器。

三、实验步骤:

1、部署前准备

2、部署VDP的OVF模板

3、VDP配置应用工具

4、创建备份任务

5、备份虚拟机

6恢复虚拟机



注意:1)dns的配置  2)ntp时间服务器的配置(文档在ftp服务器上)    3)配置vdp的时候需要等待30分钟的时间,大家耐心!



实验过程:

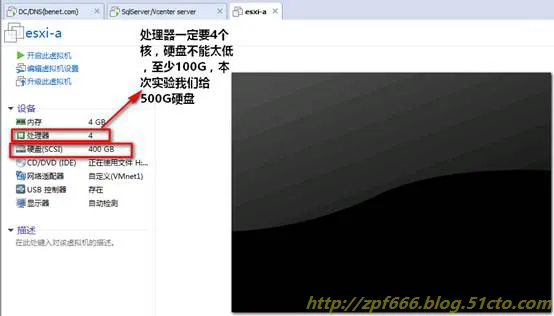

1、     部署前准备:

1)开三台计算机,一台DC、一台SQL/vcenter、一台ESXi

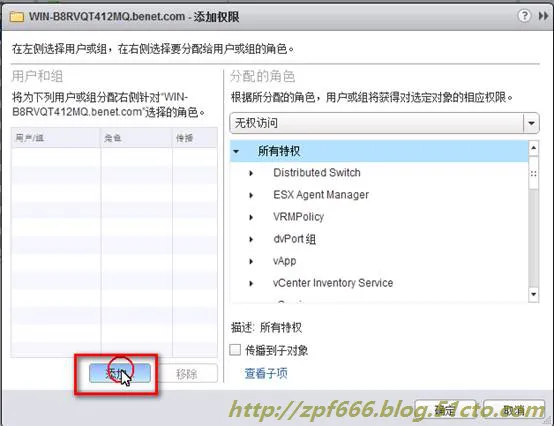

2)


3)一定要等vcenter两个服务开起来,另外两个服务也很重要。

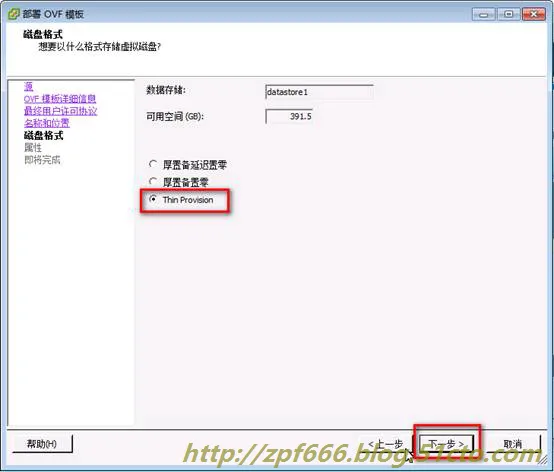

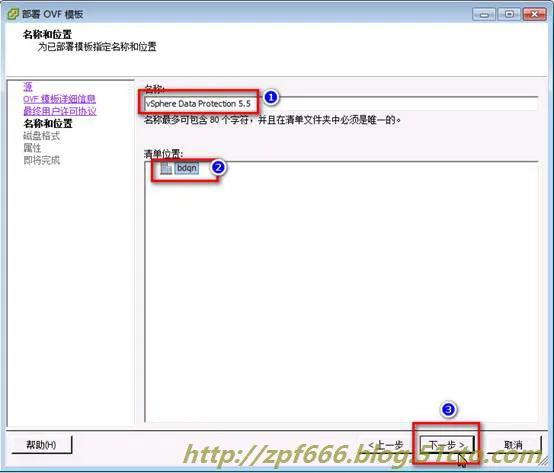

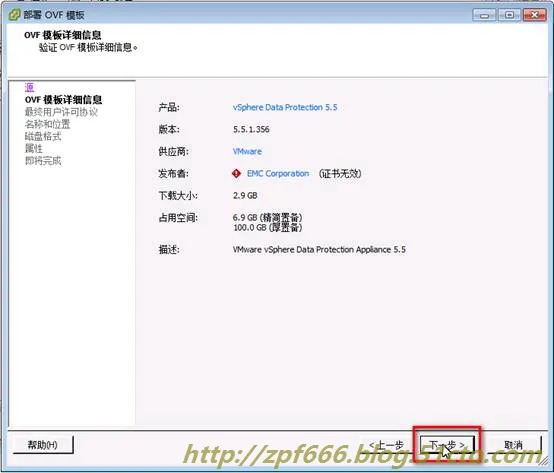

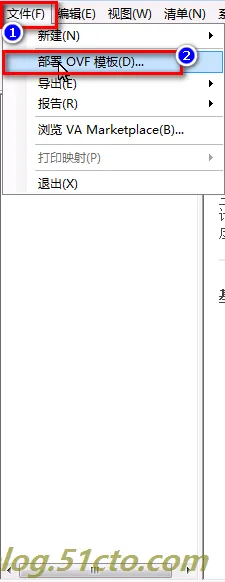

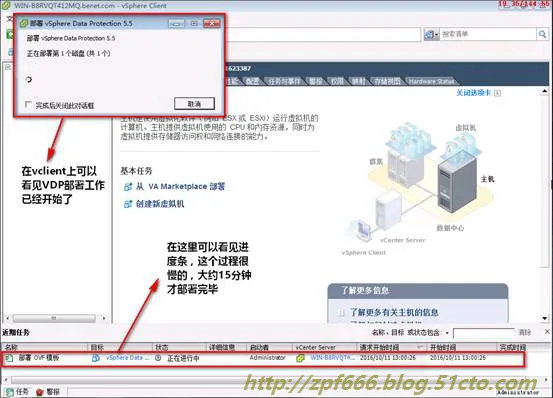

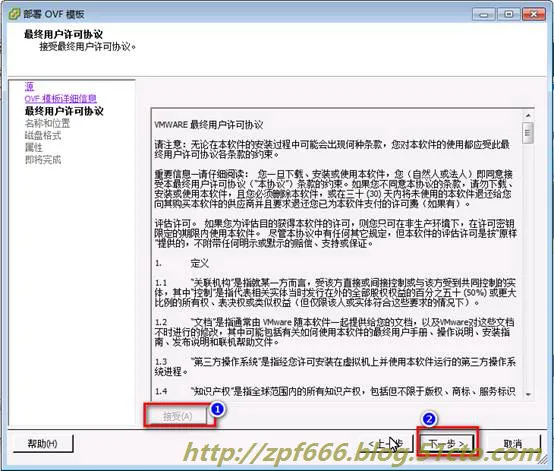

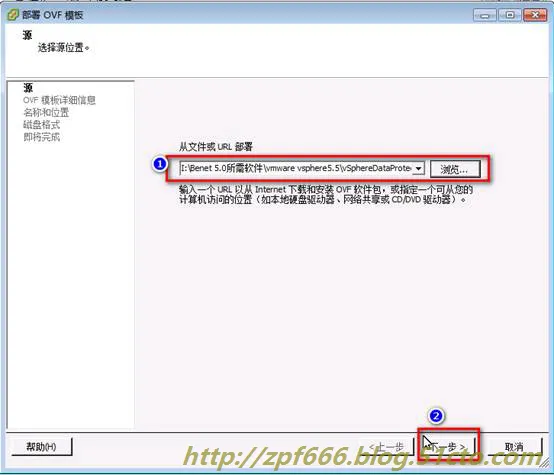

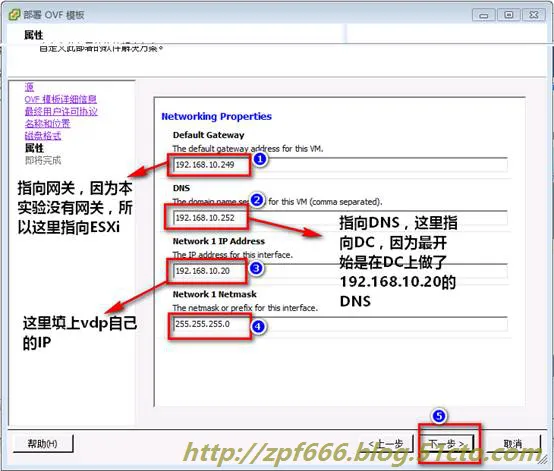

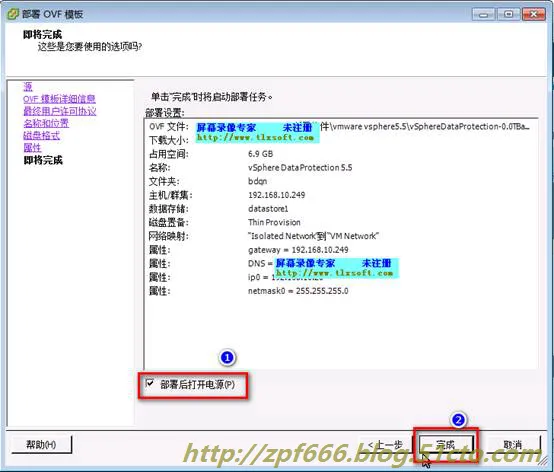

2、     部署VDP的OVF模板

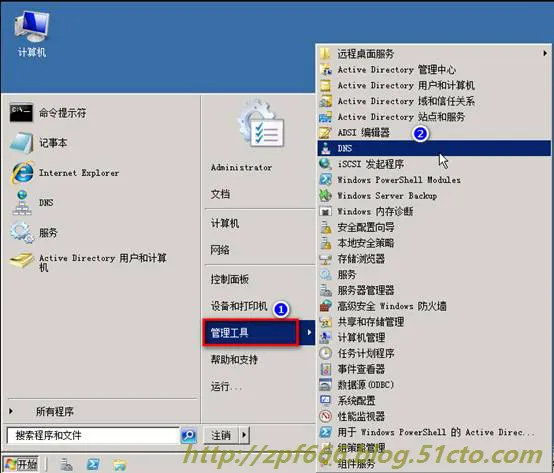

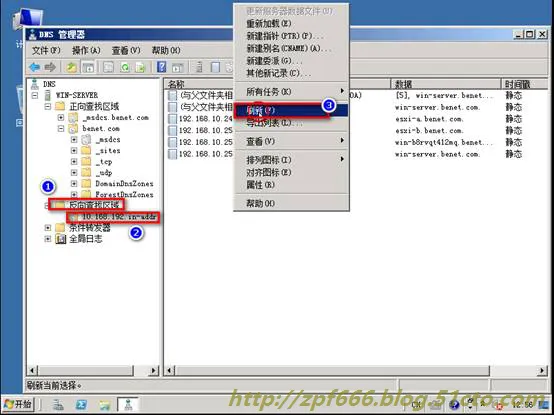

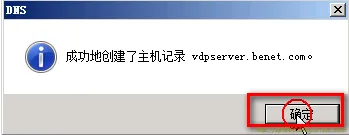

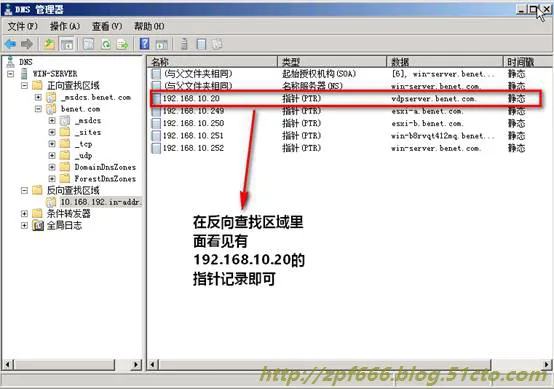

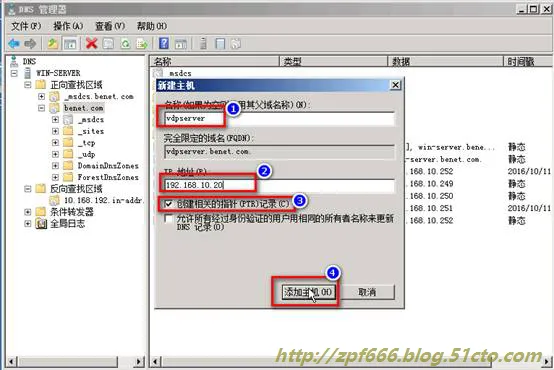

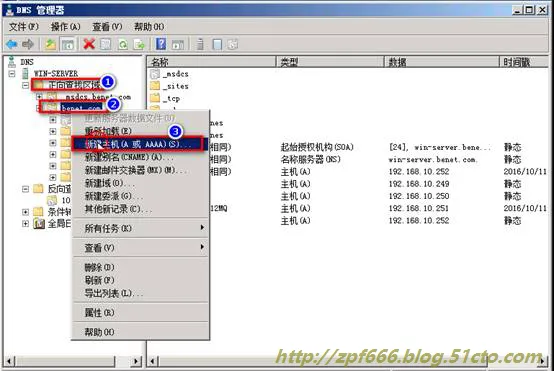

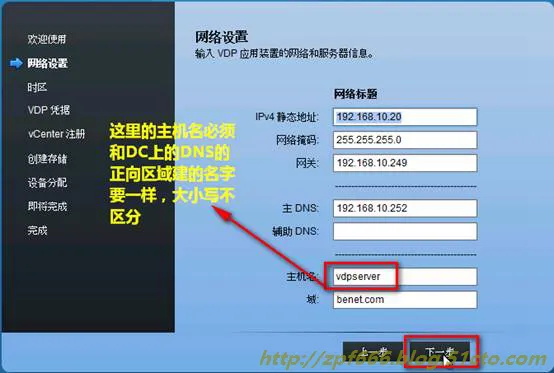

1)     先在DC上的DNS的“正向查找区域”“反向查找区域”手动增加VDP服务器的解析信息,本实验我们定VDP的ip为192.168.10.20。







2









3











(以下是时间服务器步骤)

在部署的时候,因为部署时间很长,我们可以利用这个闲时间,去做下时间服务器,书本上没有讲时间服务器,但是不做时间服务器的话,最后我们的实验是不会通的,做了时间服务器的作用是为了使所有的服务器的时间都保持一致,这样的话,虚拟机备份才能

成功,以下是做时间服务器的具体步骤:

在Windows Server 2008 R2 中用WindowsTime(W32Time)service 建一个SNTP/NTP服务器为Windows或非windows客户端提供时间服务。

本次实验我们选择DC来做时间服务器:

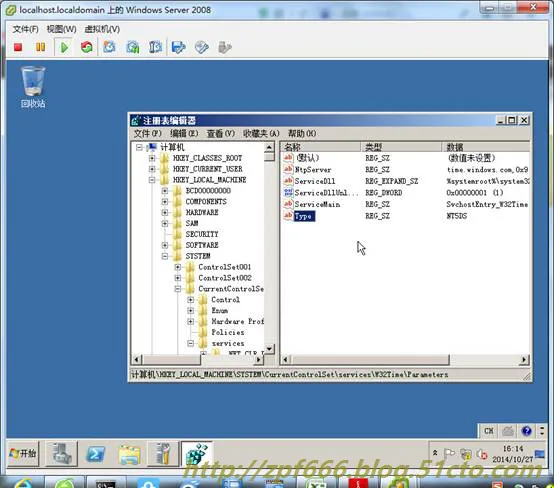

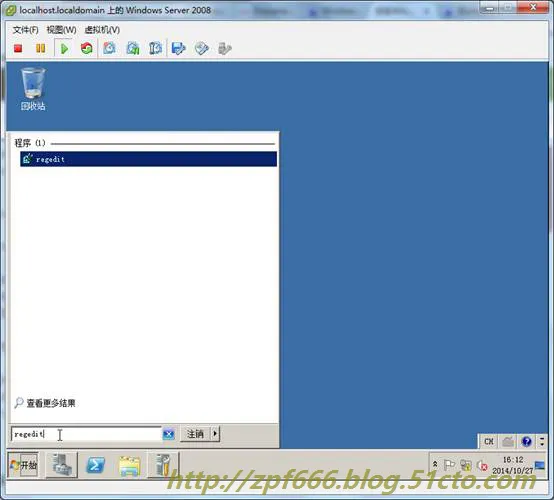

1、     在开始菜单栏中,点击“运行”输入regedit,打开Windows 注册表


2、设定成为NTP服务器类型。

     修改登陆档案中:"HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\W32Time\Parameters"

[Type]设定值修改为”NTP”。

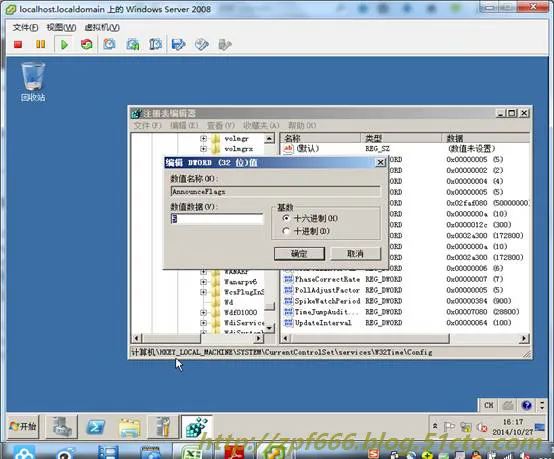

3、设定授权时间服务器

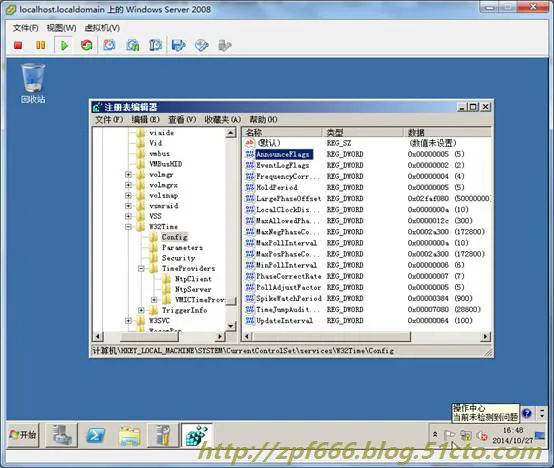

     修改登录档中:"HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\W32Time\Config"

[AnnounceFlags]修改设定值为5

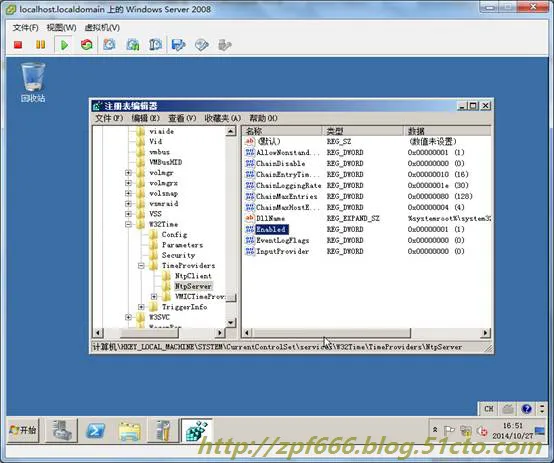

4、启用NTP服务器

     修改登录档中:"HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\W32Time\TimeProviders\NtpServer"

[Enabled]数值修改为1

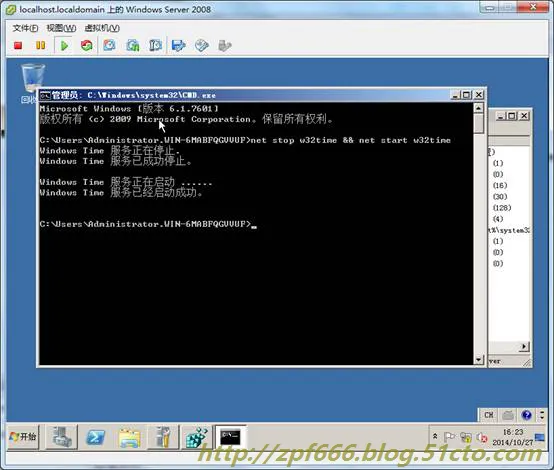

5、重起WindowsTime服务

打开开始菜单输入“CMD”在命令行模式下输入:

 net stop w32time&& net start w32time   重启一下win32time服务。


需要注意的问题:

1、在系统服务中设置W32Time服务启动模式为自动。

2、确定防火墙允许UDP123端口访问。

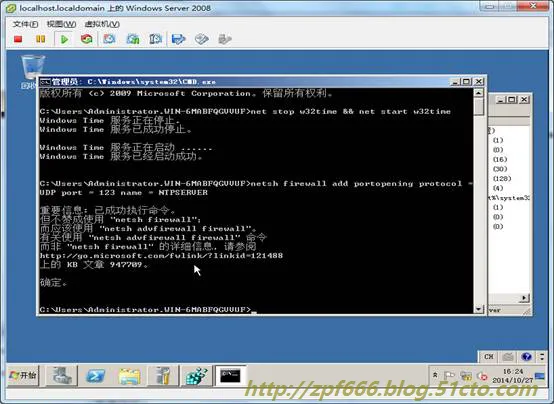

打开 UDP:123端口

打开开始菜单输入“CMD”在命令行模式下输入:

netshfirewall add portopening protocol = UDP port =123 name = NTPSERVER


123是时间服务器的端口,如果是只是为了实验,我们可以选择关闭DC,也就是时间服务器的防火墙即可。)

将esxi主机配置为NTP客户端

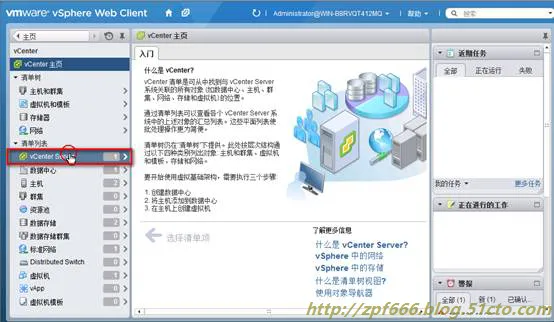

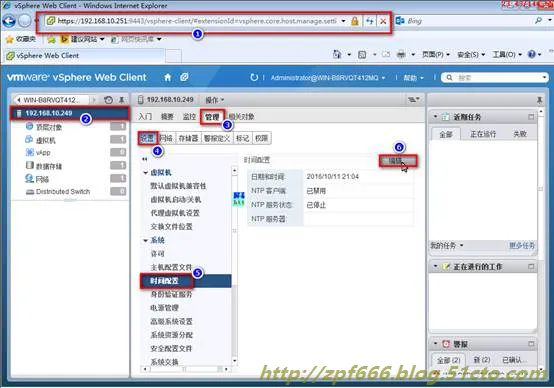

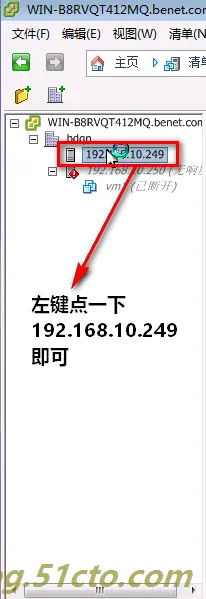

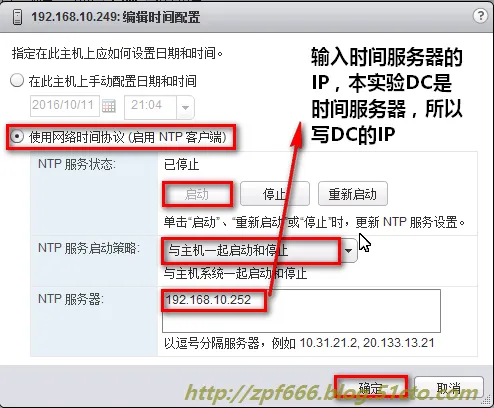

1、通过webclient登陆vcenter server,按下图进行配置

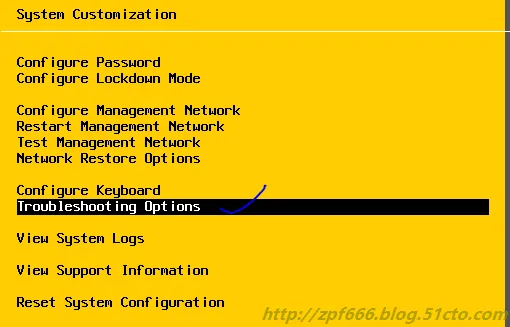

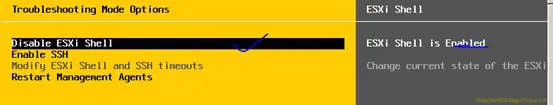

2、启用esxi命令行



按alt+f1切换命令界面

3、修改esxi配置文件

  1. a)   vi /etc/ntp.conf添加下列内容

  2. 2)   tos maxdist 30

  3. a)   保存并推出

  4. b)   设置/etc/likewise/lsassd.conf的写权限

  5. 3)   chmod +w /etc/likewise/lsassd.conf

  6. a)   vi /etc/likewise/lsassd.conf 找到下列配置项去掉注释和前面的空格,

  7. 4)   sync-system-time = no

  8. a)   保存并推出.

  9. b)   执行下面的命令

  10. 5)   /sbin/auto-backup.sh

  11. a)   重启下列两个服务

  12. 6)   /etc/init.d/lsassd restart这一项重启可能失败,但是不用管它,继续即可。

  13. 7)   /etc/init.d/ntpd restart

  14. 8)   (以上就是时间服务器的步骤,下面继续我们的实验步骤。)

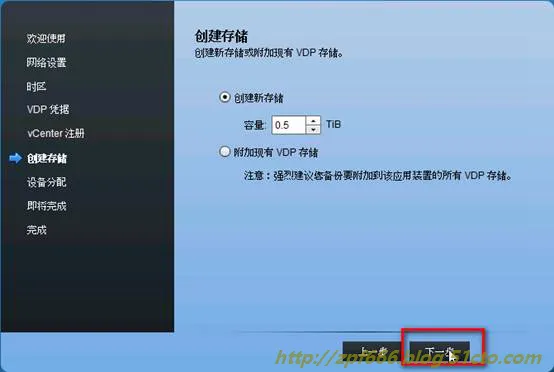

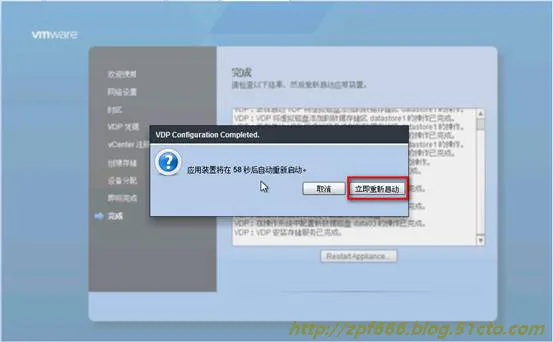

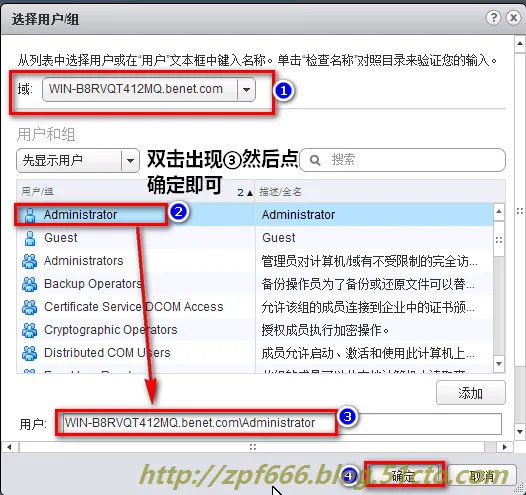

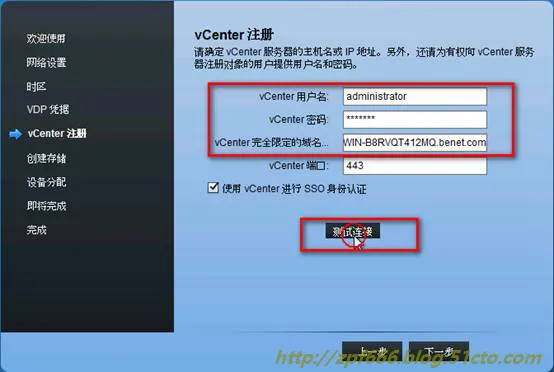

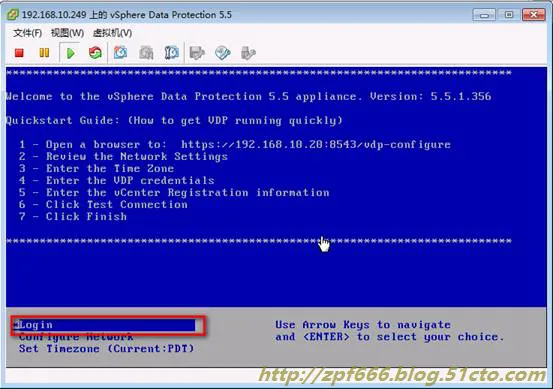

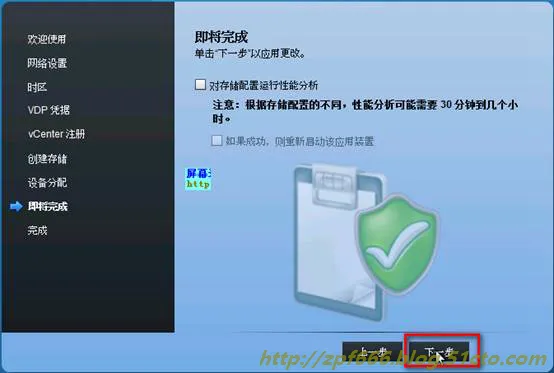

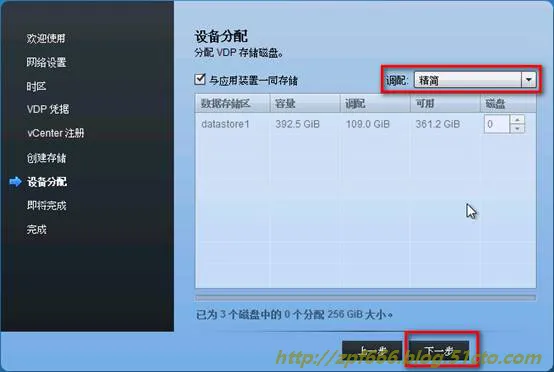

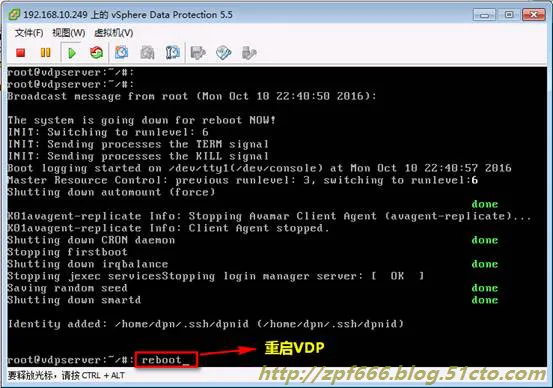

4、VDP配置应用工具

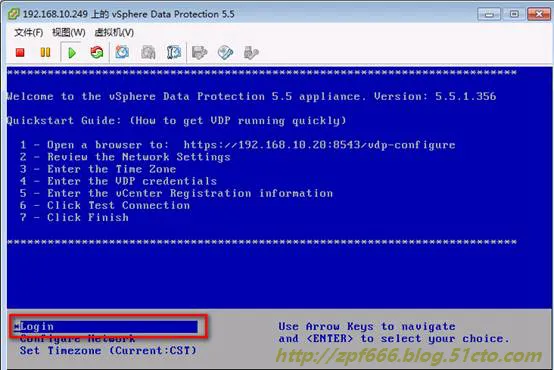

1)     我们先去vclient去看一下vdp部署完毕的完成情况,如果没有请等待,因为vdp不部署完毕,VDP配置应用工具无法进行,如果vdp部署完毕,我们就把vdp这台虚拟机开机,等待开机完毕(vdp开机的过程也是相当的漫长,请静心等待,此过程大约10分钟),我们就开始我们下面的步骤




2)     上面的步骤完毕,开始我们本小节的正式步骤

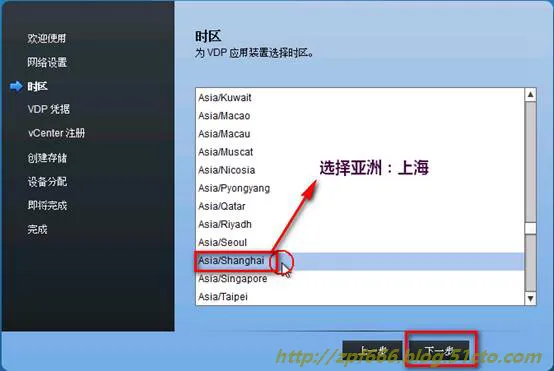

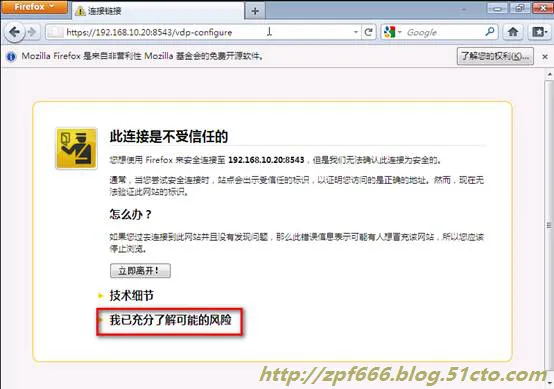

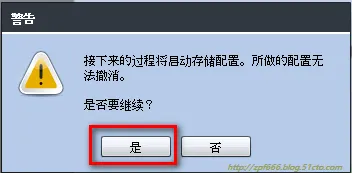

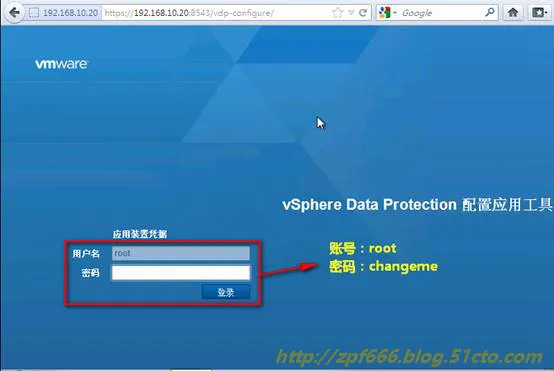

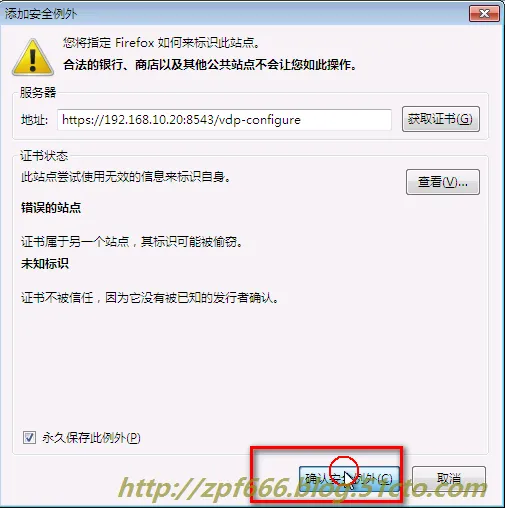

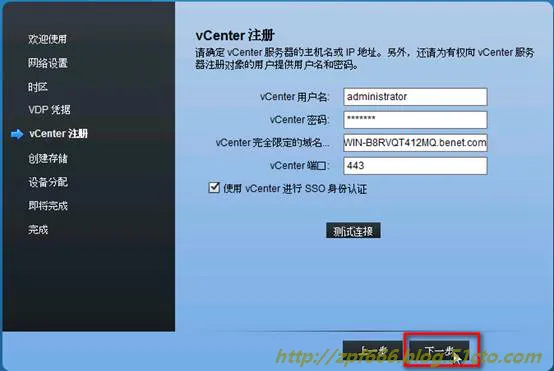

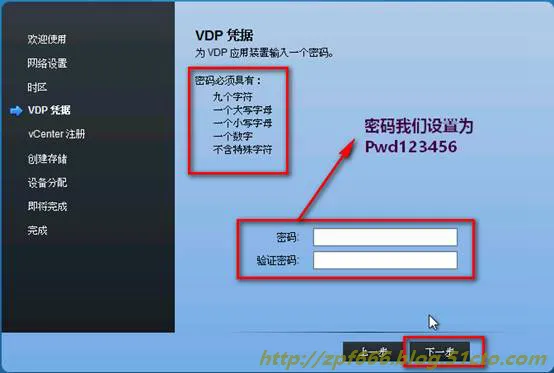

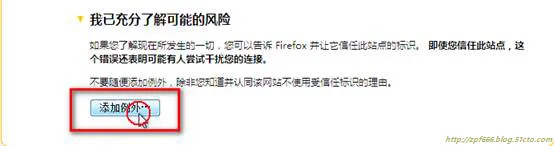

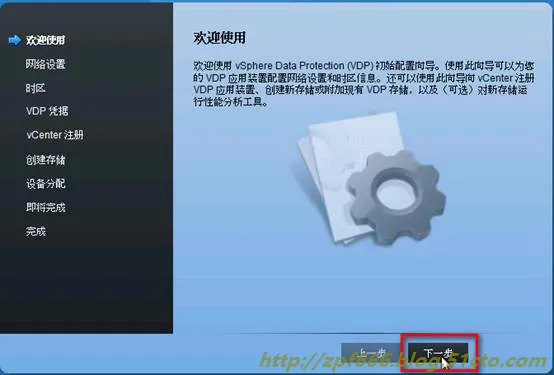

因为本实验经过多次实验测试,在真实机上的浏览器上不能打开接下来我们要打开的网页,所以实验要另开一台win7虚拟机来做,不要忘记给win7安装最新版本的flash,好像win7自带的IE浏览器还是不能登录我们要登录的网站,所以本次实验我们选择的是火狐浏览器,把flash和火狐浏览器都安装完毕后,我们开始登录VDP的配置网站:






3


4


5


6


7


8


9


10


11


12


13


14


15


16

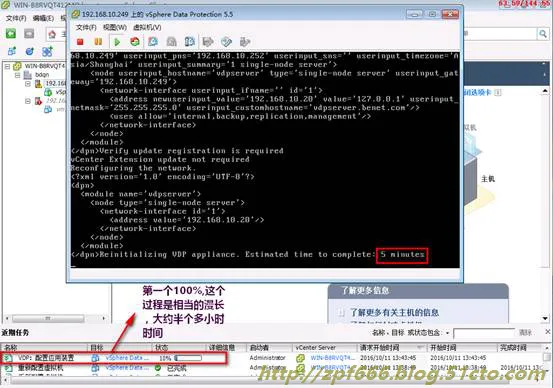

17)趁这个漫长的时间我们可以去创建一个新的虚拟机Linux,为备份实验做准备,我们也用命令行模式:安装界面按ESC,然后Linux text,剩下的都按默认步骤来即可完成安装。

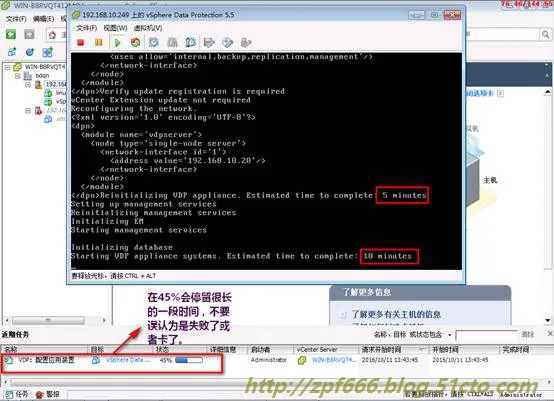

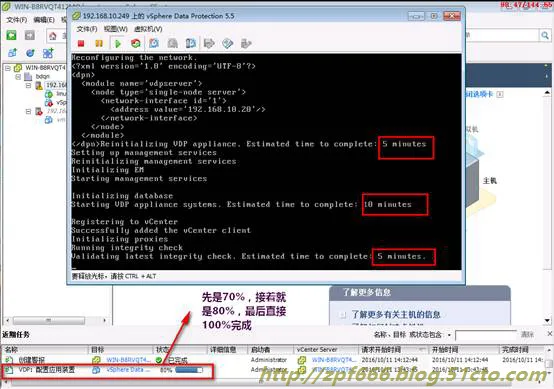

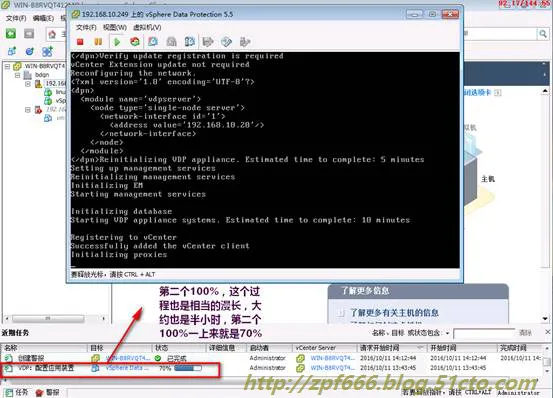

18)安装完虚拟机我们接着返回vclient查看VDP的配置进度情况。


19


20


21)

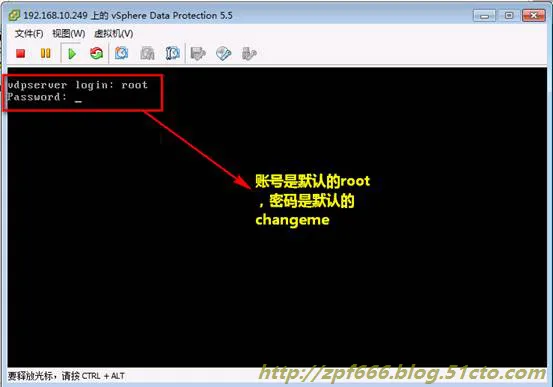

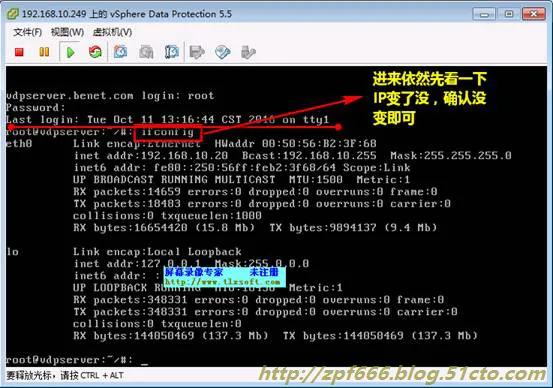

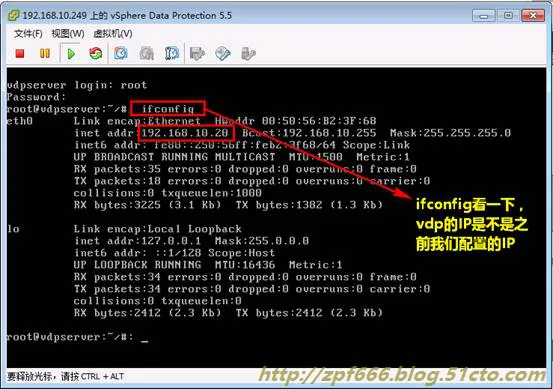

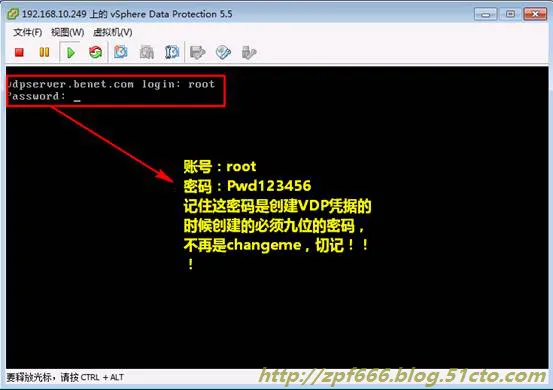

22)等完整性检查完毕后,再进VDP虚拟机。


23


24

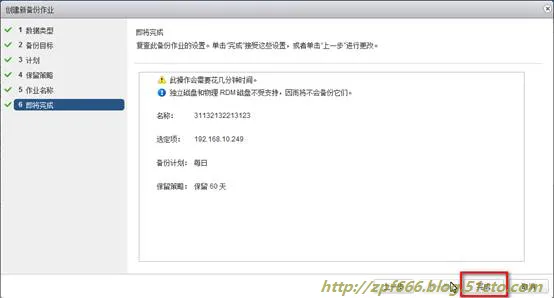

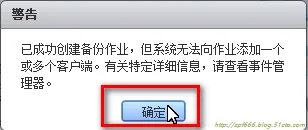

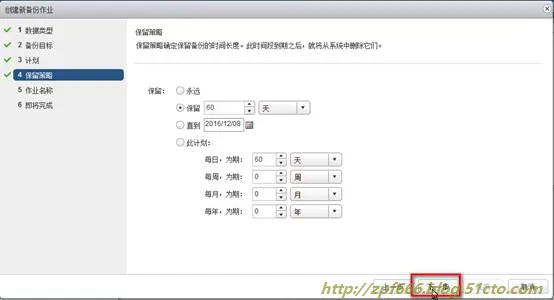

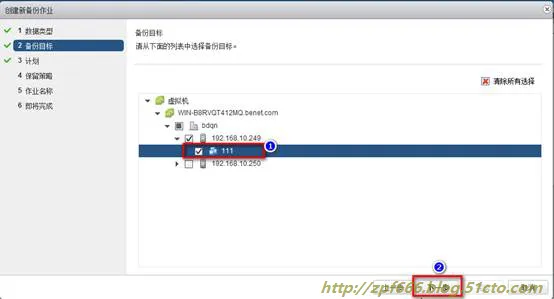

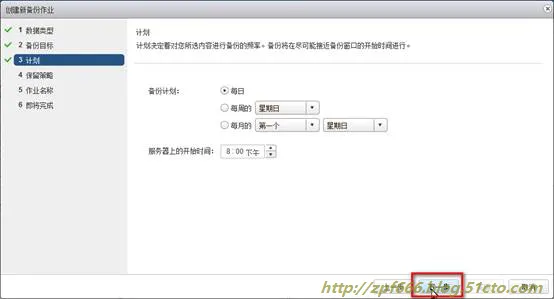

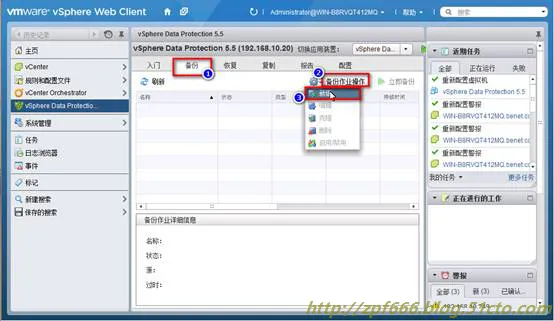

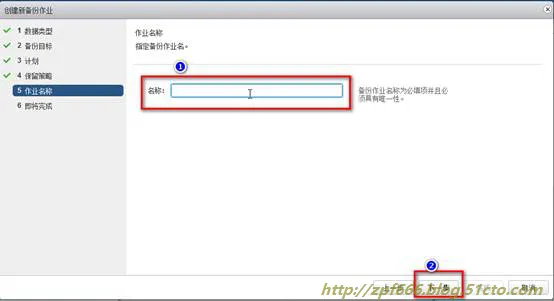

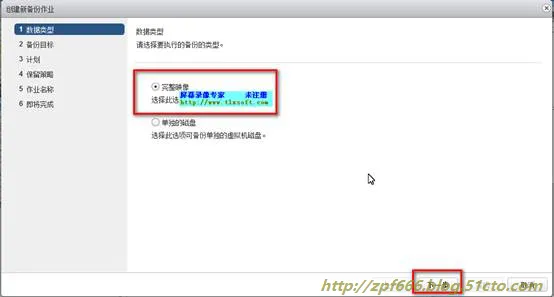

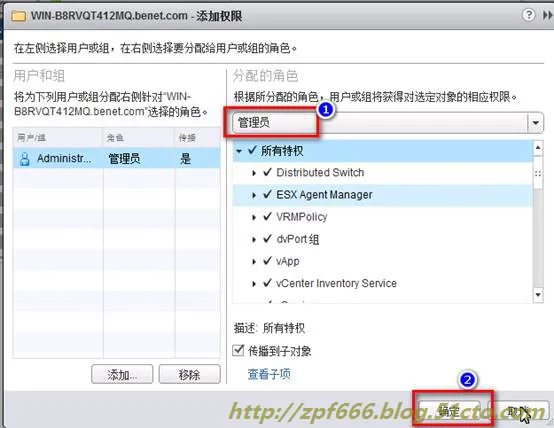

5、创建备份任务

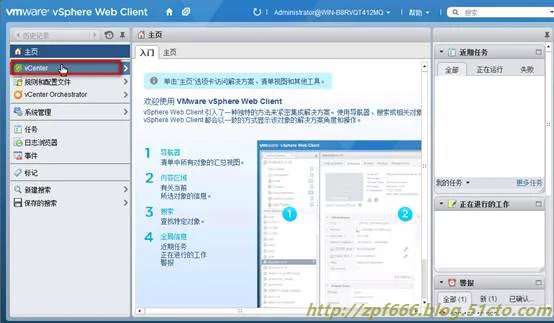

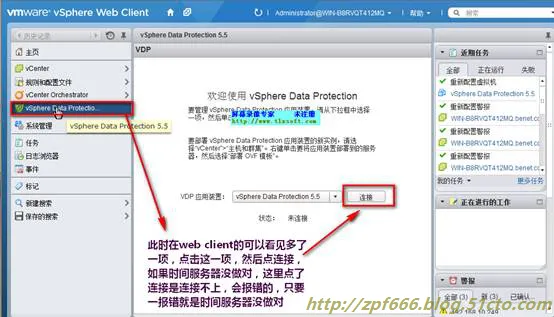

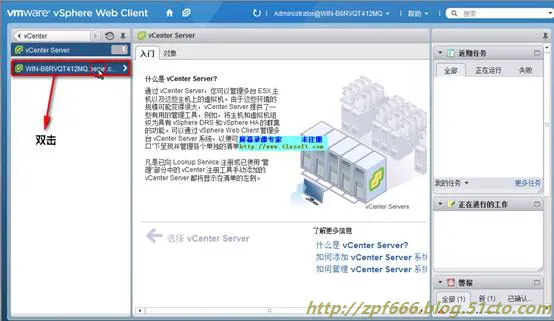

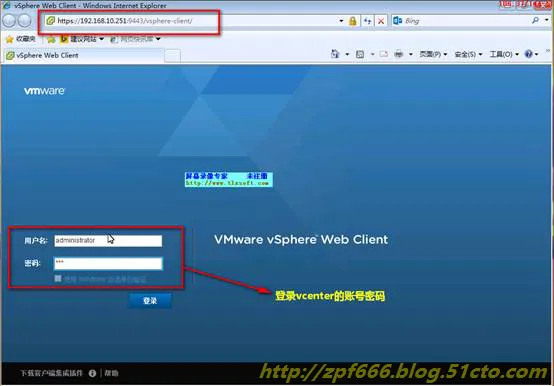

1)重新登录webclient


2


3


4


5


6


7


8


9


10


11

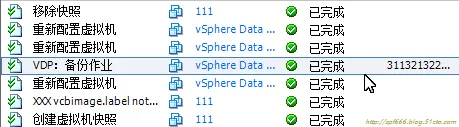

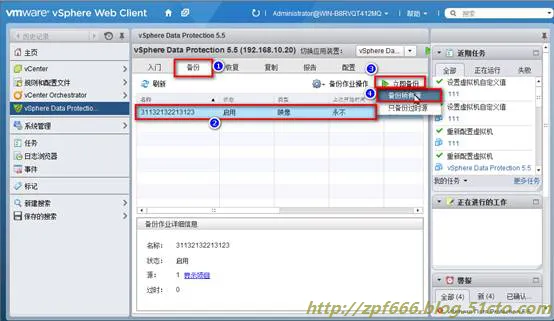

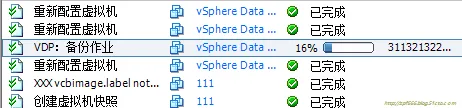

6、备份虚拟机

1


2


3


4


5


6


7

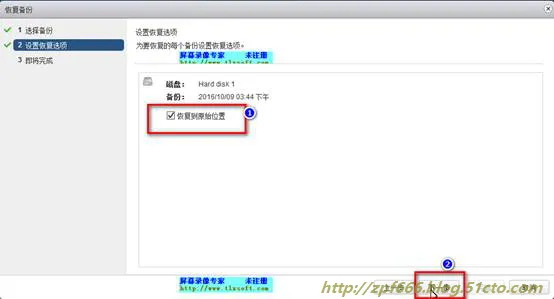

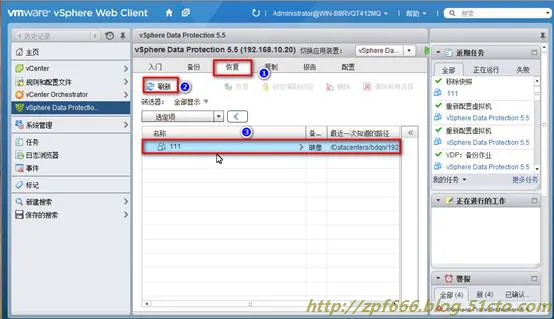

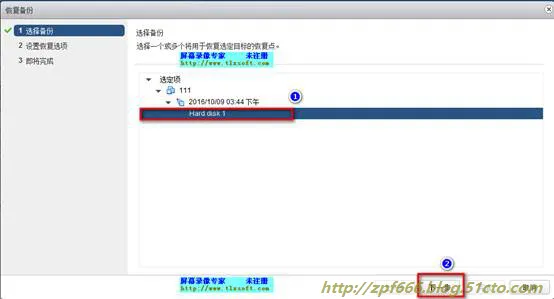

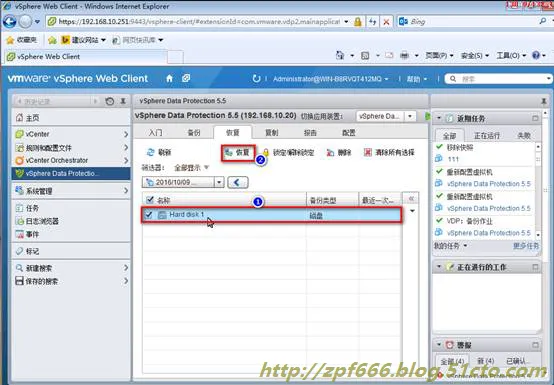

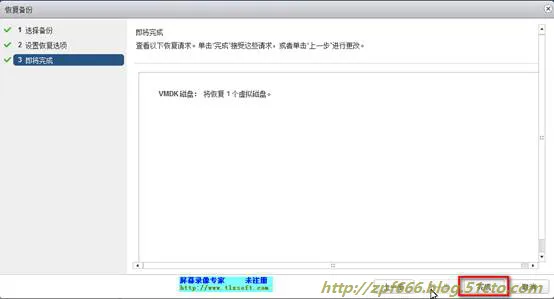

6、恢复虚拟机

1


2


3


4


5


6


7)我们可以去vclient可以看到恢复的进度


8)我们在webclient也可以看到进度




本文转自Mr大表哥 博客,原文链接: http://blog.51cto.com/zpf666/1930080    如需转载请自行联系原作者
