一、顺序流

1、条件顺序流：一个条件

2、默认顺序流： 只有在节点的其他外出顺序流不能被选中是，才会使用它作为外出顺序流继续执行。 默认顺序流的条件设置不会生效。默认顺序流通过对应节点的default属性定义

二、网关

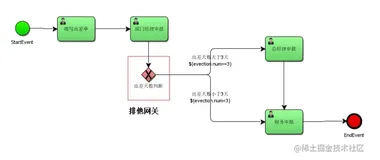

1、排它网关： 内部是一个“X”图标，用来在流程中实现决策。 当流程执行到这个网关，所有外出顺序流都会被处理一遍。 其中条件解析为true的顺序流会被选中，让流程继续运行。

2、并行网关： 内部是一个“加号”图标。它允许将流程 分成多条分支，也可以把多条分支 汇聚到一起

3、包含网关： 内部包含一个圆圈图标，可以看做是排他网关和并行网关的结合体。 和排他网关一样，你可以在外出顺序流上定义条件，包含网关会解析它们。 但是主要的区别是包含网关可以选择多于一条顺序流，这和并行网关一样。

4、基于事件网关： 网关的每个外出顺序流都要连接到一个中间捕获事件。 当流程到达一个基于事件网关，网关会进入等待状态：会暂停执行。 与此同时，会为每个外出顺序流创建相对的事件订阅。

三、任务

1、用户任务： 用户任务用来设置必须由人员完成的工作。 当流程执行到用户任务，会创建一个新任务， 并把这个新任务加入到分配人或群组的任务列表中。
2、脚本任务：  脚本任务是一个自动节点。当流程到达脚本任务， 会执行对应的脚本。 脚本任务的流程可以访问的所有流程变量，都可以在脚本中使用。 也可以在脚本中设置流程变量，直接调用 execution.setVariable("variableName", variableValue)。

<script>

     def scriptVar = "test123"

     execution.setVariable("myVar", scriptVar)

</script>

3、Java服务任务：  用来调用外部java类。
4、Web Service任务：  用来同步调用一个外部的Web service
5、业务规则任务：  的功能和ServiceTask一样
6、邮件任务：  自动邮件任务
7、Mule任务： mule 是一个以Java为核心的轻量级的消息框架和整合平台
8、Camel任务：  可以从Camel发送和介绍消息
9、手工任务：  用来表示工作需要某人完成，而引擎不需要知道，手工任务是直接通过的活动， 流程到达它之后会自动向下执行。
10、Java接收任务：  接收任务是一个简单任务，它会等待对应消息的到达。
11、Shell任务： shell任务可以执行shell脚本和命令

12、执行监听器：

执行监听器可以执行外部java代码或执行表达式，当流程定义中发生了某个事件。 可以捕获的事件有：

  • 流程实例的启动和结束。

  • 选中一条连线。

  • 节点的开始和结束。

  • 网关的开始和结束。

  • 中间事件的开始和结束。

  • 开始时间结束或结束事件开始。

13、任务监听器：

任务监听器可以在发生对应的任务相关事件时执行自定义java逻辑 或表达式。

任务监听器支持以下属性：

  • event（必选）：任务监听器会被调用的任务类型。 可能的类型为：

    • create：任务创建并设置所有属性后触发。

    • assignment：任务分配给一些人时触发。 当流程到达userTask， assignment事件 会在create事件之前发生。 这样的顺序似乎不自然，但是原因很简单：当获得create时间时， 我们想获得任务的所有属性，包括执行人。

    • complete：当任务完成，并尚未从运行数据中删除时触发。

    • delete：只在任务删除之前发生。 注意在通过completeTask正常完成时，也会执行。

  • class：必须调用的代理类。 这个类必须实现org.activiti.engine.delegate.TaskListener接口。

    public class MyTaskCreateListener implements TaskListener {


 public void notify(DelegateTask delegateTask) {

   // Custom logic goes here

 }


}

    可以使用属性注入把流程变量或执行传递给代理类。 注意代理类的实例是在部署时创建的 （和activiti中其他类代理的情况一样），这意味着所有流程实例都会共享同一个实例。

  • expression：（无法同时与class属性一起使用）： 指定事件发生时执行的表达式。 可以把DelegateTask对象和事件名称（使用task.eventName） 作为参数传递给调用的对象。

    <activiti:taskListener event="create" expression="${myObject.callMethod(task, task.eventName)}" />

  • delegateExpression可以指定一个表达式，解析一个实现了TaskListener接口的对象， 这与服务任务一致。

    <activiti:taskListener event="create" delegateExpression="${myTaskListenerBean}" />

  • 在activiti 5.12中，我们也介绍了新的任务监听器，org.activiti.engine.impl.bpmn.listener.ScriptTaskListener。 脚本任务监听器可以为任务监听器事件执行脚本。

 四、子流程

1、子流程： 一个包含其他节点，网关，事件等等的节点。 它自己就是一个流程，同时是更大流程的一部分。
2、事件子流程：  事件子流程可以添加到流程级别或任意子流程级别。用于触发事件子流程的事件是使用开始事件配置的。
3、事务子流程：  事务子流程是内嵌子流程，可以用来把多个流程放到一个事务里。 事务是一个逻辑单元，可以把一些单独的节点放在一起，这样它们就可以一起成功或一起失败。
4、调用活动（子流程）： 这个流程定义需要被很多其他流程定义调用的时候。
