Dell T110 S100如何创建磁盘阵列

简介:

Dell T110 S100如何创建磁盘阵列


背景:别的部门有一台老的服务器Dell T110,需要做raid并安装win2008R2系统。下面把过程写一下。

Dell T110本身带raid卡的,但是启动过程中并没有出现进入raid配置的快捷键ctrl+R, 需要进入bios启用raid功能,才能进入。


本服务器有4块2T的硬盘,组成raid5,可用空间6T,由于没有拍照,部分图片来自网络。

操作系统windows 2008 R2 SP1



过程:


一。 启用raid功能


  1. 重启系统按F2,进入bios,   选择SATA Setings,按enter键进入。

  2. 按空格键切换启动模式,直到出现RAID,然后按enter回到主界面,再按Enter进入看到的是Raid就说明更改成功了.

  3. ESC退出,退出时会弹出提示框,此时我们选中Saving Changes and Exit按Enter确定.




二。 做raid


  1. 重启服务器后, 根据提示按ctrl+R, 进入raid配置界面。


2. 进入如下画面,初始化磁盘,选中Initialize Physical Disk(s)按回车.

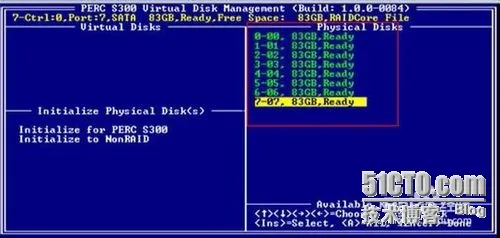

3. 按Insert键将所有磁盘选中,变成绿色字体,则说明选中.




4. 全部选中后,按Enter,这时弹出提示按C键继续,此时我们按下C键



5. 初始化完成后,光标选中Create Virtual Disk选项。开始创建虚拟磁盘

6. 也是用insert选择硬盘,选择磁盘阵列类型raid5.  (raid5硬盘数>=3)

7. 缓存政策的选择,在User Input 里面,我们选中读和写就可以了。

8. 此时右下角会提示按C键确认,我们按下C键确认后继续。

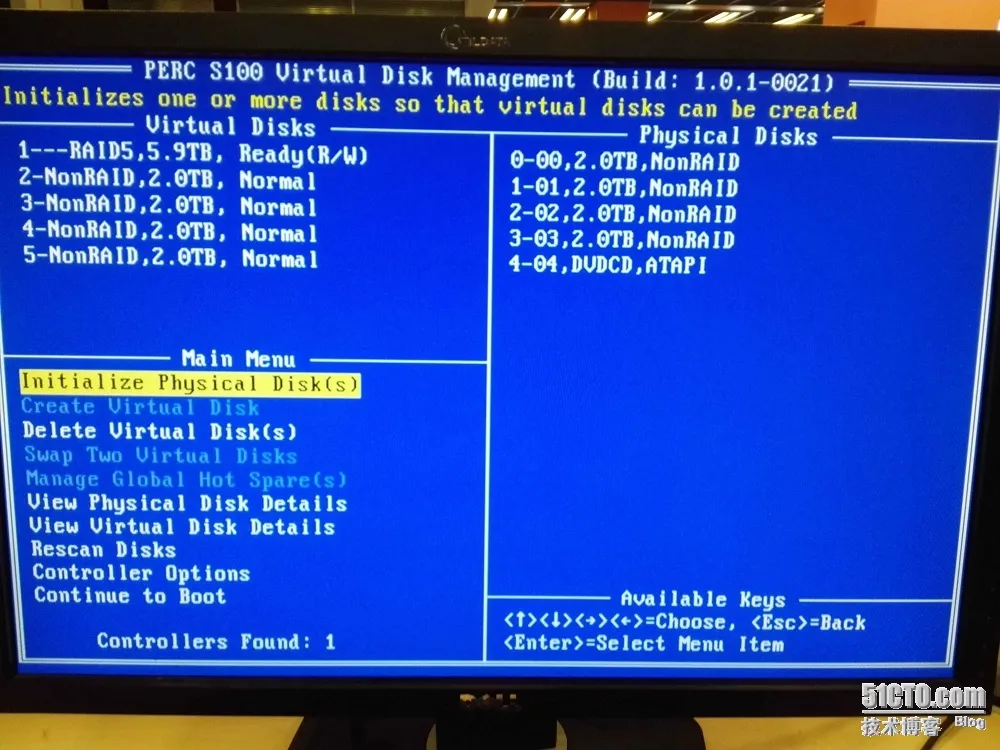

当Virtual Disks框里面出现Raid5 5.9T , ready(R/W) .说明Raid已经创建好了。




注: 如果Virtual Disk已经创建好,也可以删除后,重新创建。






三。 安装操作系统.



  1.  无法直接安装操作系统,需要用引导盘. 下载dell 7.0引导光盘。此步骤不在详细描述。

    有问题可以留言。
