RIP--动态路由协议
一：实验拓扑
二：实验目标
1：实现三台路由器全网互通
2：熟练掌握RIP协议的各种命令
3：能够掌握路由表中的各种信息
三：实验原理
1）：有什么说什么 //指每个路由器中的路由表有什么信息把他广播（network）出来就好了
四：实验步骤
R1
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ipadd 12.0.0.1 24//给其设定默认ip
[Huawei]int loo 0//进入环回口
[Huawei-LoopBack0]ip add 1.1.1.124//设定其默认环回口，网关为24
[Huawei]rip//进入路由信息协议
[Huawei-rip-1]network 12.0.0.0//将自己的信息广播
[Huawei-rip-1]network 1.1.1.0//将自己的信息广播
Error: Thenetwork address is invalid, and the specified address must be major-net addresswithout any subnets.//指定的网络地址是无效的,没有任何子网地址必须major-net地址
说明1.1.1.0是没有子网的，因为1.1.1.0本身自己就是子网，因此二样设定是错误的
[Huawei-rip-1]network1.0.0.0//将自己的信息广播
R2
<Huawei>system-view
[Huawei-GigabitEthernet0/0/0]ip add 12.0.0.224//给其设定默认ip
[Huawei-GigabitEthernet0/0/1]ip add 23.0.0.224//给其设定默认ip
[Huawei]int loo 0//进入环回口
[Huawei-LoopBack0]ip add 2.2.2.224//设定其默认环回口，网关为2
[Huawei]rip//进入路由信息协议
[Huawei-rip-1]net 12.0.0.0//将自己的信息广播
[Huawei-rip-1]net 23.0.0.0
[Huawei-rip-1]net 2.0.0.0
R3
<Huawei>system-view
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 23.0.0.324//给其设定默认ip
[Huawei]int loo 0//进入环回口
[Huawei-LoopBack0]ip add 3.3.3.324//设定其默认环回口，网关为2
[Huawei]rip//路由信息协议
[Huawei-rip-1]//进入路由信息协议
[Huawei-rip-1]net 23.0.0.0//将自己的信息广播
[Huawei-rip-1]net 3.0.0.0
五：实验结果

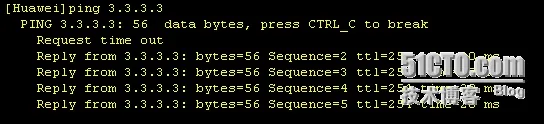

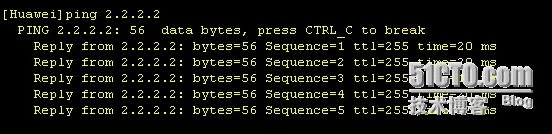

R1验证试验结果
六：实验分析

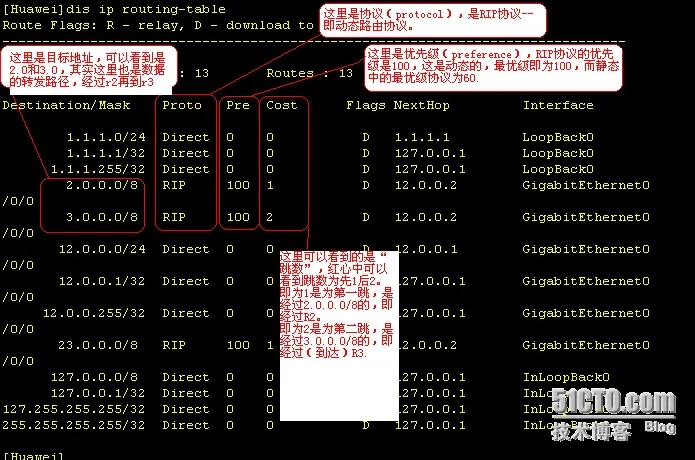

R1的路由表
优先级（Preference）是用来衡量路径的好坏的。路径越优先，（即优先级越高，数字越小）。则这条路径越优。
跳数（Cost）是用来衡量路由的好坏的。数据的转发是具有优先性的，哪一条路径的跳数越少，那么数据就越优先通过这条路径。
不妨设想一下如下图，在R1和R3之间连接一条线。
思考
当R1向R3发送一个数据包的时候，一二两条路径的优先级（preference）为同等（100）的情况下，那么数据包会走哪一条路径呢？
答：由上图可以看出，数据包一定会走第一条路径。因为第一条路径中，数据包时直接从R1到R3的，它经过的跳数只有一跳。而第二路径需要经过12段和23段，即需要两跳。

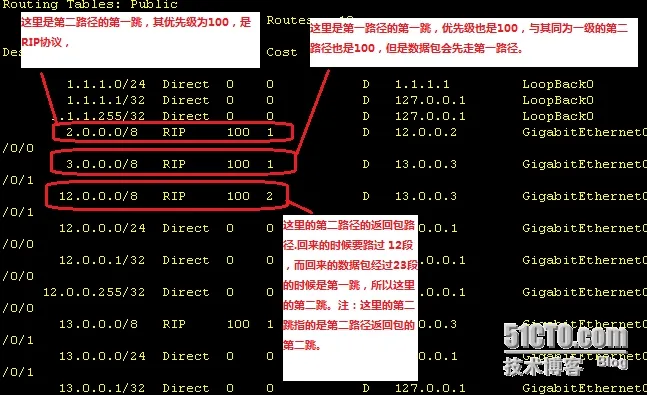

这个时候我们不妨来看一下这个时候R1的路由表：
思考：
看到上图的第三个圈，我们会想到数据包从第一路径通过了，为什么图上会有第二条路径返回包？而且为什么会出现第二条路径返回包的第二跳呢？
答：是因为上图的第三个红圈的数据包是环回包，负载均衡了。这个RIP协议是默认的第一版本，它不具有防环功能，如果RIP协议是第二版本就不回出现这种现象了。
R2的路由表
由实验拓扑图可以很明显的看出R2路由器具有两条路径，12段和23段的两条路径。即为上图

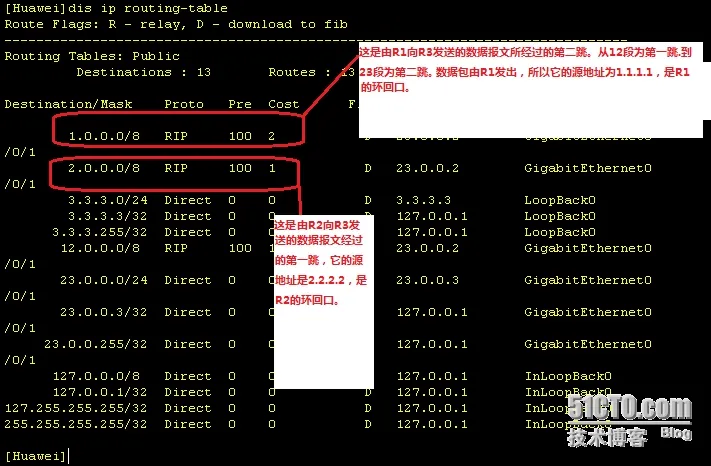

R3的路由表
试验结束
