常用的负载均衡开源软件有： nginx、lvs、keepalived
商业的硬件负载设备： F5、Netscale
1、 LB、LVS介绍
LB集群是load balance 集群的简写，翻译成中文就是负载均衡集群；
LVS是一个实现负载均衡集群的开源软件项目；
LVS架构从逻辑上可分为调度层(Director)、server集群层(Real server)和共享存储层；
LVS可分为三种工作模式:
NAT(调度器将请求的目标ip即vip地址改为Real server的ip, 返回的数据包也经过调度器，调度器再把源地址修改为vip)
TUN(调度器将请求来的数据包封装加密通过ip隧道转发到后端的real server上，而real server会直接把数据返回给客户端，而不再经过调度器)
DR(调度器将请求来的数据包的目标mac地址改为real server的mac地址，返回的时候也不经过调度器，直接返回给客户端)
LVS的调度算法：轮叫调度(Round Robin)(简称rr) ,加权轮叫(Weighted Round Robin)(简称wrr),最少链接(least connection)(LC),加权最少链接(Weighted Least Connections)(WLC) 等等；
2、LVS/NAT 配置
准备工作：
需要准备三台机器干净的centos6.6系统，Director机器需要安装两块网卡；
三台服务器一台作为director, 两台作为real server
Director 有一个外网ip：192.168.22.11 和一个内网ip：192.168.11.11
两台Real Server 只有内网ip为：192.168.11.100 和 192.168.11.101，并且需要设置内网网关为director的内网ip：192.168.11.11
|
1
2
3
4
5
6
|
DEVICE=eth1
TYPE=Ethernet
ONBOOT=
yes
BOOTPROTO=static
IPADDR=192.168.11.100
GATEWAY=192.168.11.11
|
更改完网关后需要重启网卡，先down后up，在一条命令实现；如果ifdown之后，ssh会中断；
# ifdown eth1 && ifup eth1
Director上安装ipvsadm：#yum install -y ipvsadm
两台real server安装nginx，需要先安装epel扩展源。
yum install -y epel-release
yum install -y nginx
安装完成后启动nginx：/etc/init.d/nginx start
更改三台服务器的hostname为 dr、rs1、rs2
Direcotr 上 vi /usr/local/sbin/lvs_nat.sh //增加如下内容：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
|
#! /bin/bash
echo
1 >
/proc/sys/net/ipv4/ip_forward
echo
0 >
/proc/sys/net/ipv4/conf/all/send_redirects
echo
0 >
/proc/sys/net/ipv4/conf/default/send_redirects
echo
0 >
/proc/sys/net/ipv4/conf/eth0/send_redirects
echo
0 >
/proc/sys/net/ipv4/conf/eth1/send_redirects
iptables -t nat -F
iptables -t nat -X
iptables -t nat -A POSTROUTING -s 192.168.11.0
/24
-j MASQUERADE
IPVSADM=
'/sbin/ipvsadm'
$IPVSADM -C
$IPVSADM -A -t 192.168.22.11:80 -s wlc
$IPVSADM -a -t 192.168.22.11:80 -r 192.168.11.100:80 -m -w 2
$IPVSADM -a -t 192.168.22.11:80 -r 192.168.11.101:80 -m -w 1
|
直接运行这个脚本就可以完成lvs/nat的配置了:
/bin/bash /usr/local/sbin/lvs_nat.sh
dr查看nat的iptables
|
1
2
3
4
|
[root@dr ~]
# iptables -t nat -nvL
Chain POSTROUTING (policy ACCEPT 1 packets, 124 bytes)
pkts bytes target prot opt
in
out
source
destination
0 0 MASQUERADE all -- * * 192.168.11.0
/24
0.0.0.0
/0
|
ipvsadm -ln 查看ipvsadm的规则

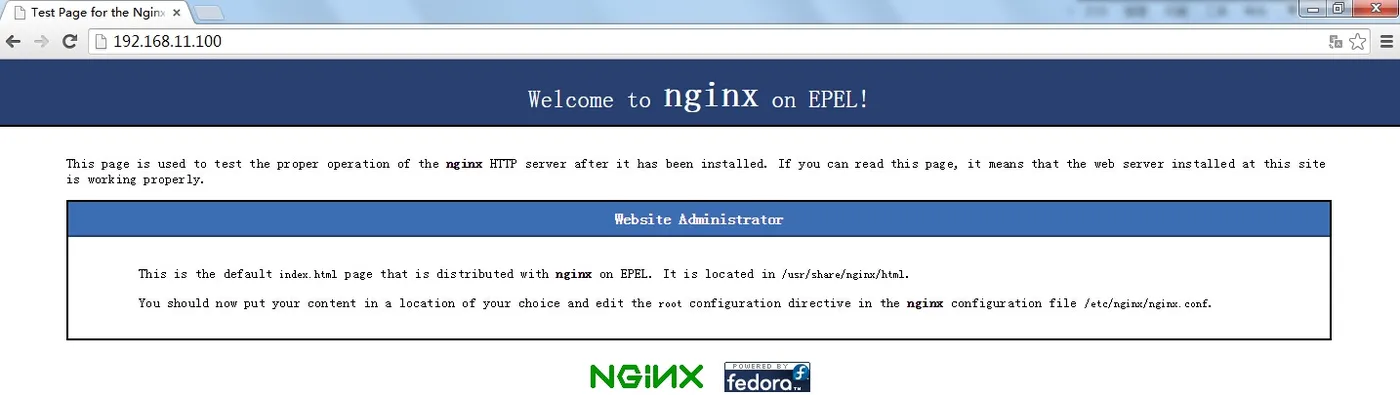

浏览器打开192.168.11.100、192.168.11.101显示nginx的欢迎页面
在rs1、rs2上面修改html文件，用来区分；
|
1
2
3
4
|
[root@rs1 ~]
# cat /usr/share/nginx/html/index.html
rs1rs1rs1
[root@rs2 ~]
# cat /usr/share/nginx/html/index.html
rs2rs2rs2
|
通过浏览器测试两台机器上的内容
浏览器打开 192.168.22.11，会显示rs1或rs2的html内容；来回切换说明试验OK；
更改轮询规则为wlc，权重为2，进行测试
用另一台linux机器curl测试，出现2次1，1次2，来回切换说明OK；
|
1
2
3
4
5
6
|
[root@localhost ~]
# curl 192.168.22.11
rs1rs1rs1
[root@localhost ~]
# curl 192.168.22.11
rs1rs1rs1
[root@localhost ~]
# curl 192.168.22.11
rs2rs2rs2
|
在dr机器上ipvsadm -ln可以查看，权重比，保持的链接比大概一样；
|
1
2
3
4
|
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.22.11:80 wlc
-> 192.168.11.100:80 Masq 2 0 26
-> 192.168.11.101:80 Masq 1 0 13
|
3、LVS/DR 配置
DR模式中，director只负责分发，只有进入的流量，吞吐量会非常大；real server直接给用户提供数据，安全性会降低；
DR中的机器都需要配置公网ip，虚拟的ip每台机器都需要配置，用户请求的时候请求虚拟ip，返回的时候为轮询rs提供；
三台机器，每台机器只需要配置1个ip，vip是用脚本执行后会出现的，不用手动设置；
director（eth1:192.168.11.11 vip eth1:0 192.168.11.110）
real server1（eth1:192.168.11.100 vip lo:0: 192.168.11.110）
real server1（eth1:192.168.11.101 vip lo:0: 192.168.11.110）
Director 上 vim /usr/local/sbin/lvs_dr.sh //增加下面的内容
|
1
2
3
4
5
6
7
8
9
10
11
12
|
#! /bin/bash
echo
1 >
/proc/sys/net/ipv4/ip_forward
ipv=
/sbin/ipvsadm
vip=192.168.11.110
rs1=192.168.11.100
rs2=192.168.11.101
ifconfig
eth1:0 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip dev eth1:0
$ipv -C
$ipv -A -t $vip:80 -s rr
$ipv -a -t $vip:80 -r $rs1:80 -g -w 1
$ipv -a -t $vip:80 -r $rs2:80 -g -w 1
|
两台rs上：vim /usr/local/sbin/lvs_dr_rs.sh
|
1
2
3
4
5
6
7
8
|
#! /bin/bash
vip=192.168.11.110
ifconfig
lo:0 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip lo:0
echo
"1"
>
/proc/sys/net/ipv4/conf/lo/arp_ignore
echo
"2"
>
/proc/sys/net/ipv4/conf/lo/arp_announce
echo
"1"
>
/proc/sys/net/ipv4/conf/all/arp_ignore
echo
"2"
>
/proc/sys/net/ipv4/conf/all/arp_announce
|
然后director上执行: bash /usr/local/sbin/lvs_dr.sh
两台rs上执行: bash /usr/local/sbin/lvs_dr_rs.sh
执行完成后ifconfig可以显示虚拟ip地址；dr显示eth1:0，rs1、rs2显示lo:0；
|
1
2
3
4
5
6
7
8
|
eth1:0 Link encap:Ethernet HWaddr 00:0C:29:70:4E:58
inet addr:192.168.11.110 Bcast:192.168.11.110 Mask:255.255.255.255
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
Interrupt:18 Base address:0x2080
lo:0 Link encap:Local Loopback
inet addr:192.168.11.110 Mask:255.255.255.255
UP LOOPBACK RUNNING MTU:65536 Metric:1
|
ipvsadm -ln 列出规则
|
1
2
3
4
5
6
7
|
[root@dr ~]
# ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.11.110:80 rr
-> 192.168.11.100:80 Route 1 0 3
-> 192.168.11.101:80 Route 1 0 3
|
单独启动一台linux机器进行测试，浏览器测试有缓存不明显；
curl 192.168.11.110 进行测试，各出现1次说明rr轮询规则OK；
|
1
2
3
4
5
6
7
8
|
[root@localhost ~]
# curl 192.168.11.110
rs1rs1rs1
[root@localhost ~]
# curl 192.168.11.110
rs2rs2rs2
[root@localhost ~]
# curl 192.168.11.110
rs1rs1rs1
[root@localhost ~]
# curl 192.168.11.110
rs2rs2rs2
|
更改轮询算法为wrr，权重为2；然后执行文件，报错提示文件已存在；原因是/usr/local/sbin/lvs_dr.sh脚本文件里面已经up了eth1:0，所以需要在脚本里面增加：ifconfig eth1:0 down，之后就不会报错；
|
1
2
3
|
$ipv -A -t $vip:80 -s wrr
$ipv -a -t $vip:80 -r $rs1:80 -g -w 2
$ipv -a -t $vip:80 -r $rs2:80 -g -w 1
|
|
1
2
|
[root@dr ~]
# bash /usr/local/sbin/lvs_dr.sh
SIOCADDRT: 文件已存在
|
其中一台rs如果挂了之后，还是会轮询访问，所以会出现一会能打开一会打不开；
模拟，rs2停止nginx：/etc/init.d/nginx stop
使用curl测试，请求还是会发送到rs2上面，但是已经提示不能连接到主机；
|
1
2
3
4
5
6
|
[root@localhost ~]
# curl 192.168.11.110
rs1rs1rs1
[root@localhost ~]
# curl 192.168.11.110
rs1rs1rs1
[root@localhost ~]
# curl 192.168.11.110
curl: (7) couldn't connect to host
|
lvs本身不会剔除已经死掉的real server，所以需要结合keeplived；
