zabbix snmp监控交换机流量

2017-11-08 2390

版权

本文内容由阿里云实名注册用户自发贡献，版权归原作者所有，阿里云开发者社区不拥有其著作权，亦不承担相应法律责任。具体规则请查看《阿里云开发者社区用户服务协议》和《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容，填写侵权投诉表单进行举报，一经查实，本社区将立刻删除涉嫌侵权内容。

简介：

+关注继续查看

zabbix监控交换机是非常的简单，只需知道交换机snmp的密码，然后连结下自带的snmp模板，就可以完成监控了，还有什么比这配置更简单的？

1、配置交换机的snmp

snmp-server community yang ro   #配置读取snmp的密码

snmp-server community yangrong rw   #配置可写的snmp密码，为安全起见，最好别开启

在linux上安装net-snmp net-snmp-utils包，测试snmp访问

#snmpwalk -v 2c -c yang 14.1.8.1   1.3.6.1.2.1.2.2.1.10.2  #查看端口2的计数
iso.3.6.1.2.1.2.2.1.10.2 = Counter32: 3497833695

2、配置zabbix community变量

在[管理]à[一般]à[巨集]里，配置snmp的密码变量，这样就可以调用zabbix自带的snmp模板了。

3、创建主机

使用snmp监控

连结默认的snmp模板

OK，配置完成，zabbix就可以完成自动监控。

4、修改模板的探索规则

由于交换机上有48口交换机，默认的探索规则里有8项监控，就是说最后会生成48*8=384条监控项，这对于zabbix server的压力很大。

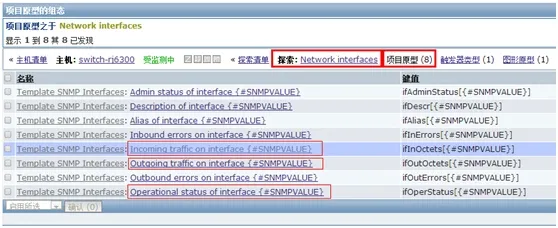

修改探索规则只监控入口流量，出口流量，端口状态；其它的都删除掉。如下图，只保留红框框起来的部分。

5、自动发现结果

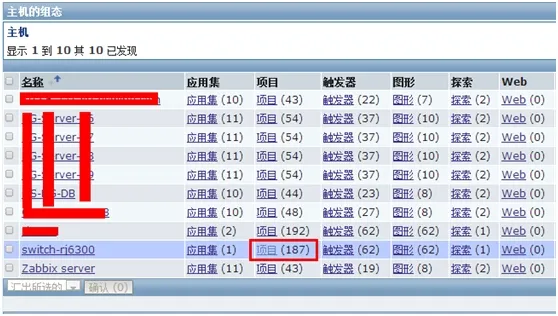

如下图，自动发现项变成了187项，但相对应正常的见控项还是多了不少。

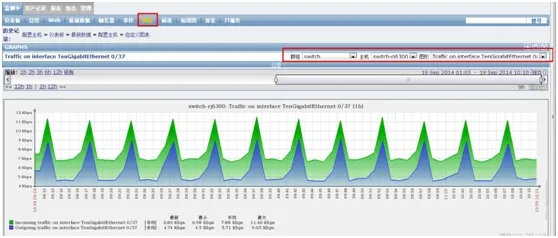

6、网卡监控图

过一段时间后，监控项有了数据，可以查看图形啦。

7、常用snmp OID说明

下面这些值可以手动连接进行获取数据：

snmpwalk -v 2c -c test IP1.3.6.1.2.1.2.2.1.2 #获取端口列表及描述

snmpwalk -v 2c -c test IP1.3.6.1.2.1.2.2.1.8  #获取端口UP/DOWN 情况

snmpwalk -v 2c -c test IP1.3.6.1.2.1.2.2.1.10  #获取端口入流量(byte)

snmpwalk -v 2c -c test IP1.3.6.1.2.1.2.2.1.16  #获取端口出流量(byte)

snmpwalk -v 2c -c test IP1.3.6.1.4.1.9.2.1.56.0  #获取过去5 秒内的cpu load(百分比)

snmpwalk -v 2c -c test IP1.3.6.1.4.1.9.2.1.57.0  #获取过去10 秒内的cpu load(百分比)

snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.2.1.58.0  #获取过去15 秒内的cpu load(百分比)

snmpwalk -v 2c -c test IP1.3.6.1.4.1.9.9.48.1.1.1.5  #获取内存使用情况

snmpwalk -v 2c -c test IP1.3.6.1.4.1.9.9.48.1.1.1.6  #获取内存空闲情况

本文转自杨云1028 51CTO博客，原文链接：http://blog.51cto.com/yangrong/1559035，如需转载请自行联系原作者
