DHCP+VSFTPD+TFTP+Kickstart搭建PXE环境实现批量自动化系统安装

简介:

一、简介

1.1 什么是PXE

        PXE(Pre-boot Execution Environment,预启动执行环境)是由Intel公司开发的最新技术,工作于Client/Server的网络模式,支持工作站通过网络从远端服 务器下载映像,并由此支持通过网络启动操作系统,在启动过程中,终端要求服务器分配IP地址,再用TFTP(trivial file transfer protocol)或MTFTP(multicast trivial file transfer protocol)协议下载一个启动软件包到本机内存中执行,由这个启动软件包完成终端基本软件设置,从而引导预先安装在服务器中的终端操作系统。

        严格来说,PXE 并不是一种安装方式,而是一种引导方式。进行 PXE 安装的必要条件是在要安装的计算机中必须包含一个 PXE 支持的网卡(NIC),即网卡中必须要有 PXE Client。PXE 协议可以使计算机通过网络启动。此协议分为 Client端和 Server 端,而PXE Client则在网卡的 ROM 中。当计算机引导时,BIOS 把 PXE Client 调入内存中执行,然后由 PXE Client 将放置在远端的文件通过网络下载到本地运行。运行 PXE 协议需要设置 DHCP 服务器和 TFTP 服务器。DHCP 服务器会给 PXE Client(将要安装系统的主机)分配一个 IP 地址,由于是给 PXE Client 分配 IP 地址,所以在配置 DHCP 服务器时需要增加相应的 PXE 设置。此外,在 PXE Client 的 ROM 中,已经存在了 TFTP Client,那么它就可以通过 TFTP 协议到 TFTP Server 上下载所需的文件了。


1.2 PXE的工作过程:

1. PXE Client 从自己的PXE网卡启动,向本网络中的DHCP服务器索取IP;

2. DHCP 服务器返回分配给客户机的IP 以及PXE文件的放置位置(该文件一般是放在一台TFTP服务器上) ;

3. PXE Client 向本网络中的TFTP服务器索取pxelinux.0 文件;

4. PXE Client 取得pxelinux.0 文件后之执行该文件;

5. 根据pxelinux.0 的执行结果,通过TFTP服务器加载内核和文件系统 ;

6. 进入安装画面, 此时可以通过选择HTTP、FTP、NFS 方式之一进行安装;

详细工作流程,请参考下面这幅图




1.3什么是Kickstart

        Kickstart是一种无人值守的安装方式。它的工作原理是在安装过程中记录典型的需要人工干预填写的各种参数,并生成一个名为ks.cfg的文 件。如果在安装过程中(不只局限于生成Kickstart安装文件的机器)出现要填写参数的情况,安装程序首先会去查找Kickstart生成的文件,如 果找到合适的参数,就采用所找到的参数;如果没有找到合适的参数,便需要安装者手工干预了。所以,如果Kickstart文件涵盖了安装过程中可能出现的 所有需要填写的参数,那么安装者完全可以只告诉安装程序从何处取ks.cfg文件,然后就去忙自己的事情。等安装完毕,安装程序会根据ks.cfg中的设 置重启系统,并结束安装。

PXE+Kickstart 无人值守安装操作系统完整过程如下:


二、系统环境

系统平台:RHEL7.0 (最小化安装)

系统内核:3.10.0-123.el7.x86_64

实验内容:

                    生成ks.cfg 文件

                    配置HTTP安装方式

                    配置TFTP

                    配置支持PXE的启动程序

                    配置DHCP

                    测试安装


网络模式:桥接模式

DHCP / TFTP/HTTP/NFS  IP:172.25.254.100

防火墙已关闭/iptables: Firewall is not running.

SELINUX=disabled

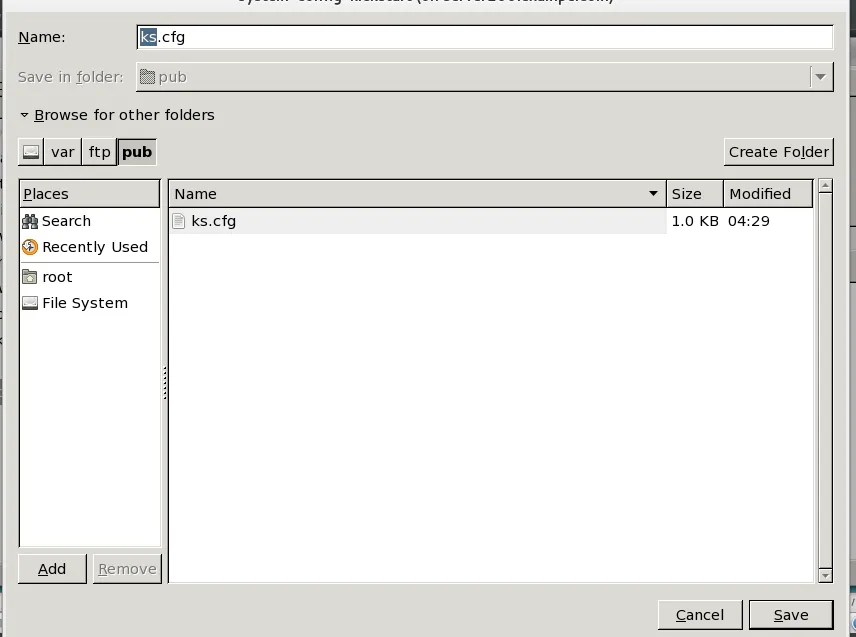

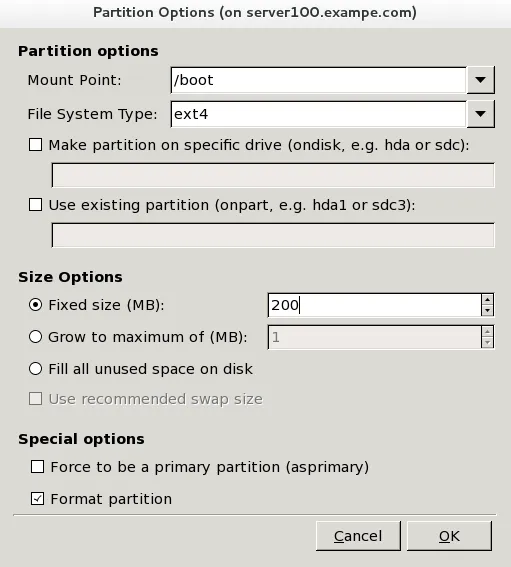

2.1、生成ks.cfg 文件

[root@server100 ~]# yum install system-config-kickstart.noarch -y

[root@server100 ~]# system-config-kickstart























2.2、配置vsftpd安装方式

[root@server100 ~]# yum install   vsftpd -y

[root@server100 ~]# mkdir /var/ftp/pub/yumsource6.5

[root@server100 ~]# mount /dev/cdrom /var/ftp/pub/yumsource6.5

[root@server100 ~]# cd /var/ftp/pub/

[root@server100 pub]# ls

ks.cfg  yumsource6.5





2.3、配置TFTP

[root@server100 ~]# yum install tftp-server  vsftpd -y

[root@server100 ~]# /etc/init.d/vsftpd  start

[root@server100 ~]# vim /etc/xinetd.d/tftp

        disable                 = no

[root@server100 ~]# /etc/init.d/xinetd restart


2.4、配置DHCP

[root@server100 ~]# yum install dhcp -y

[root@server100 ~]# cp -p /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample /etc/dhcp/dhcpd.conf

[root@server100 ~]# vim /etc/dhcp/dhcpd.conf

  1. option domain-name "server100.example.com";

  2. option domain-name-servers 172.25.254.6;


  3. default-lease-time 60;

  4. max-lease-time 7200;

  5. log-facility local7;


  6. subnet 172.25.254.0 netmask 255.255.255.0 {

  7.   range 172.25.254.66  172.25.254.88;

  8.   option routers 172.25.254.6;

  9. }

[root@server100 ~]# /etc/init.d/dhcpd start


2.5、配置支持PXE的启动程序

[root@server100 pub]# cd /var/ftp/pub/yumsource6.5/

[root@server100 yumsource6.5]# cp -r isolinux/*  /var/lib/tftpboot/

[root@server100 yumsource6.5]# yum install syslinux -y

[root@server100 yumsource6.5]# cp /usr/share/syslinux/pxelinux.0  /var/lib/tftpboot/

[root@server100 yumsource6.5]# vim /etc/dhcp/dhcpd.conf

subnet 172.25.254.0 netmask 255.255.255.0 {

  range 172.25.254.66  172.25.254.88;

  option routers 172.25.254.6;

  next-server  172.25.254.100;

  filename "pxelinux.0";

}

[root@server100 tftpboot]# mkdir pxelinux.cfg

[root@server100 tftpboot]# cp isolinux.cfg pxelinux.cfg/default

[root@server100 tftpboot]# /etc/init.d/dhcpd restart

[root@server100 tftpboot]# chmod 777 pxelinux.cfg/default

[root@server100 tftpboot]# vim pxelinux.cfg/default

timeout 60

  menu default

  kernel vmlinuz

  append initrd=initrd.img repo=ftp://172.25.254.100/pub/yumsource6.5 quiet ks=ftp://172.25.254

.100/pub/ks.cfg

[root@server100 tftpboot]# /etc/init.d/dhcpd restart

[root@server100 pub]# /etc/init.d/vsftpd restart

[root@server100 pub]# /etc/init.d/xinetd  restart


三、测试安装

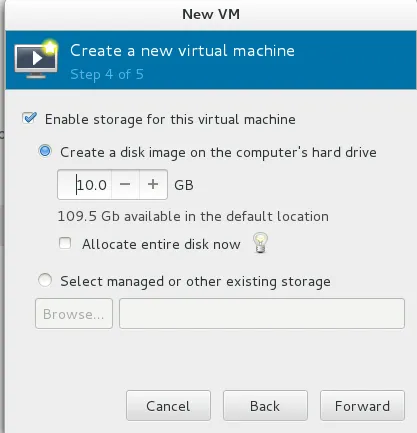

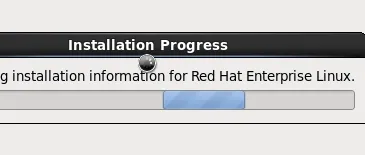

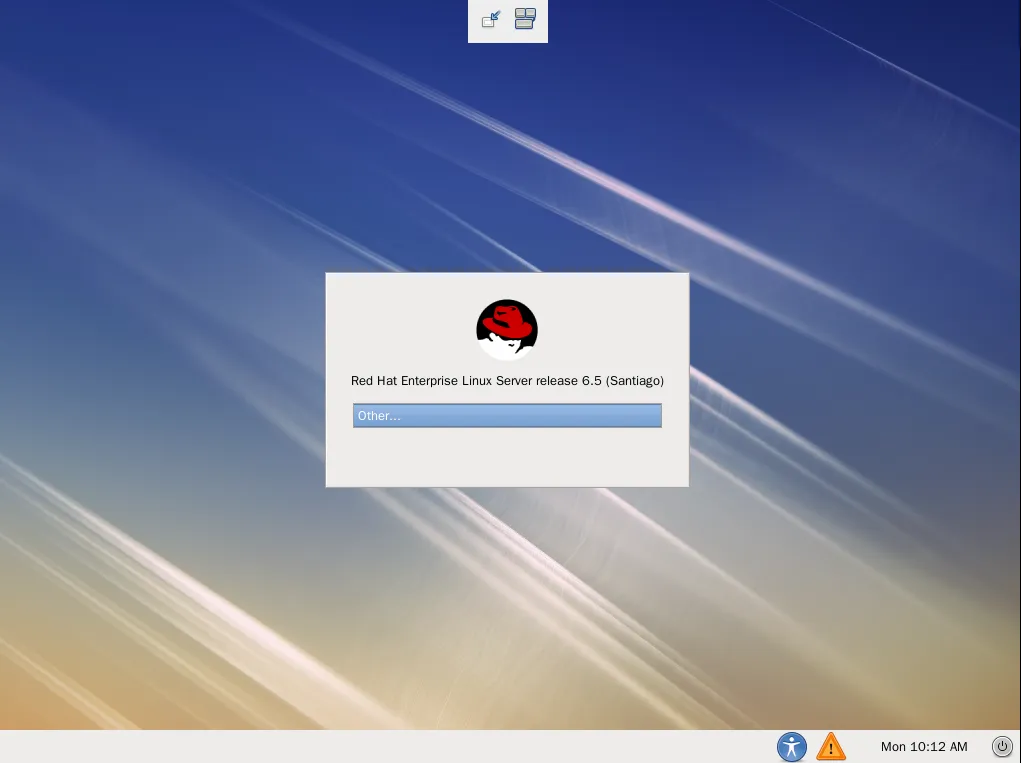

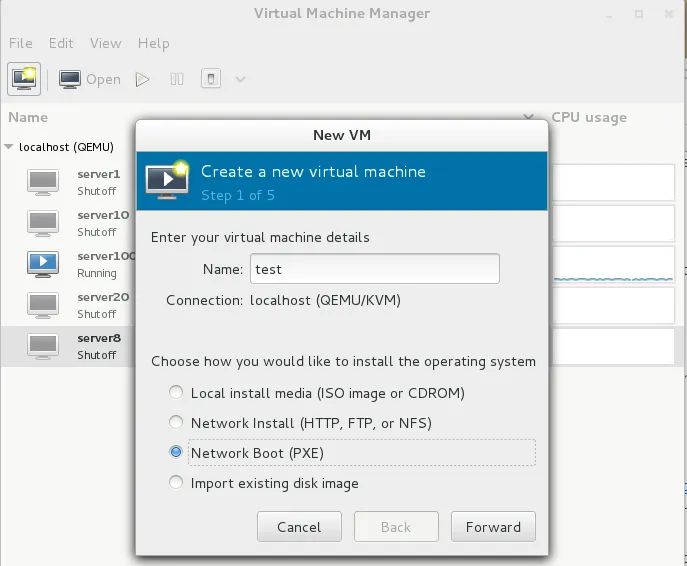

开始安装:

















本文转自willis_sun 51CTO博客,原文链接:http://blog.51cto.com/willis/1854195,如需转载请自行联系原作者
