TensorFlow RNN Cell源码解析

本文介绍下 RNN 及几种变种的结构和对应的 TensorFlow 源码实现，另外通过简单的实例来实现 TensorFlow RNN 相关类的调用。

RNN

RNN，循环神经网络，Recurrent Neural Networks。人们思考问题往往不是从零开始的，比如阅读时我们对每个词的理解都会依赖于前面看到的一些信息，而不是把前面看的内容全部抛弃再去理解某处的信息。应用到深度学习上面，如果我们想要学习去理解一些依赖上文的信息，RNN 便可以做到，它有一个循环的操作，可以使其可以保留之前学习到的内容。

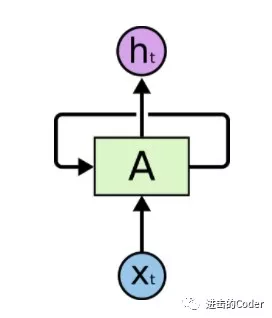

RNN 的结构如下：

在上图网络结构中，对于矩形块 A 的那部分，通过输入xt（t时刻的特征向量），它会输出一个结果ht（t时刻的状态或者输出）。网络中的循环结构使得某个时刻的状态能够传到下一个时刻。

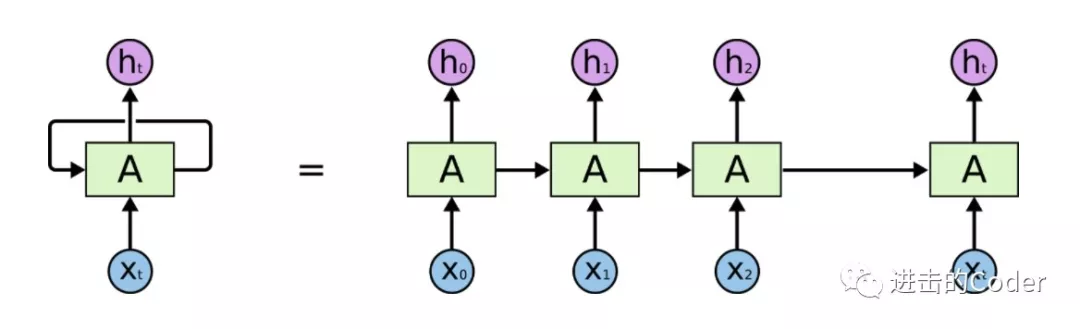

这些循环的结构让 RNNs 看起来有些难以理解，但我们可以把 RNNs 看成是一个普通的网络做了多次复制后叠加在一起组成的，每一网络会把它的输出传递到下一个网络中。我们可以把 RNNs 在时间步上进行展开，就得到下图这样：

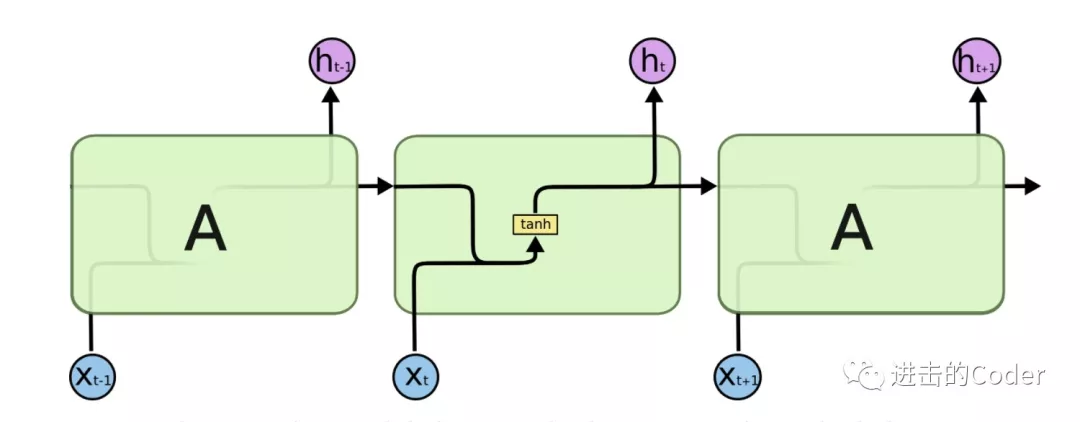

所以最基本的 RNN Cell 输入就是 xt，它还会输出一个隐含内容传递到下一个 Cell，同时还会生成一个结果 ht，其最基本的结构如如下：

仅仅是输入的 xt 和隐藏状态进行 concat，然后经过线性变换后经过一个 tanh 激活函数便输出了，另外隐含内容和输出结果是相同的内容。

我们来分析一下 TensorFlow 里面 RNN Cell 的实现。

TensorFlow 实现 RNN Cell 的位置在 python/ops/rnn_cell_impl.py，首先其实现了一个 RNNCell 类，继承了 Layer 类，其内部有三个比较重要的方法，state_size()、output_size()、__call__() 方法，其中 state_size() 和 output_size() 方法设置为类属性，可以当做属性来调用，实现如下：

@property

def state_size(self):

"""size(s) of state(s) used by this cell.

It can be represented by an Integer, a TensorShape or a tuple of Integers

or TensorShapes.

"""

    raise NotImplementedError("Abstract method")

@property

def output_size(self):

"""Integer or TensorShape: size of outputs produced by this cell."""

    raise NotImplementedError("Abstract method")

分别代表 Cell 的状态和输出维度，和 Cell 中的神经元数量有关，但这里两个方法都没有实现，意思是说我们必须要实现一个子类继承 RNNCell 类并实现这两个方法。

另外对于 __call__() 方法，实际上就是当初始化的对象直接被调用的时候触发的方法，实现如下：

def __call__(self, inputs, state, scope=None):

    if scope is not None:

        with vs.variable_scope(scope,

                               custom_getter=self._rnn_get_variable) as scope:

            return super(RNNCell, self).__call__(inputs, state, scope=scope)

    else:

        with vs.variable_scope(vs.get_variable_scope(),

                               custom_getter=self._rnn_get_variable):

            return super(RNNCell, self).__call__(inputs, state)

实际上是调用了父类 Layer 的 __call__() 方法，但父类中 __call__() 方法中又调用了 call() 方法，而 Layer 类的 call() 方法的实现如下：

def call(self, inputs, **kwargs):

    return inputs

父类的 call() 方法实现非常简单，所以要实现其真正的功能，只需要在继承 RNNCell 类的子类中实现 call() 方法即可。

接下来我们看下 RNN Cell 的最基本的实现，叫做 BasicRNNCell，其代码如下：

class BasicRNNCell(RNNCell):

  """The most basic RNN cell.

  Args:

    num_units: int, The number of units in the RNN cell.

    activation: Nonlinearity to use.  Default: `tanh`.

    reuse: (optional) Python boolean describing whether to reuse variables

     in an existing scope.  If not `True`, and the existing scope already has

     the given variables, an error is raised.

  """

  def __init__(self, num_units, activation=None, reuse=None):

    super(BasicRNNCell, self).__init__(_reuse=reuse)

    self._num_units = num_units

    self._activation = activation or math_ops.tanh

    self._linear = None

  @property

  def state_size(self):

    return self._num_units

  @property

  def output_size(self):

    return self._num_units

  def call(self, inputs, state):

    """Most basic RNN: output = new_state = act(W * input + U * state + B)."""

    if self._linear is None:

      self._linear = _Linear([inputs, state], self._num_units, True)

    output = self._activation(self._linear([inputs, state]))

    return output, output

可以看到在初始化的时候，最终要的一个参数是 num_units，意思就是这个 Cell 中神经元的个数，另外还有一个参数 activation 即默认使用的激活函数，默认使用的 tanh，reuse 代表该 Cell 是否可以被重新使用。

在 state_size()、output_size() 方法里，其返回的内容都是 num_units，即神经元的个数，接下来 call() 方法中，传入的参数为 inputs 和 state，即输入的 x 和 上一次的隐含状态，首先实例化了一个 _Linear 类，这个类实际上就是做线性变换的类，将二者传递过来，然后直接调用，就实现了 w * [inputs, state] + b 的线性变换，其中 _Linear 类的 __call__() 方法实现如下：

def __call__(self, args):

    if not self._is_sequence:

        args = [args]

    if len(args) == 1:

        res = math_ops.matmul(args[0], self._weights)

    else:

        res = math_ops.matmul(array_ops.concat(args, 1), self._weights)

    if self._build_bias:

        res = nn_ops.bias_add(res, self._biases)

    return res

很明显这里传递了 [inputs, state] 作为 __call__() 方法的 args，会执行 concat() 和 matmul() 方法，然后接着再执行 bias_add() 方法，这样就实现了线性变换。

最后回到 BasicRNNCell 的 call() 方法中，在 _linear() 方法外面又包括了一层 _activation() 方法，即对线性变换应用一次 tanh 激活函数处理，作为输出结果。

最后返回的结果是 output 和 output，第一个代表 output，第二个代表隐状态，其值也等于 output。

我们用一个实例来感受一下：

import tensorflow as tf

cell = tf.nn.rnn_cell.BasicRNNCell(num_units=128)

print(cell.state_size)

inputs = tf.placeholder(tf.float32, shape=[32, 100])

h0 = cell.zero_state(32, tf.float32)

output, h1 = cell(inputs=inputs, state=h0)

print(output, output.shape)

print(h1, h1.shape)

这里我们首先初始化了一个神经元个数为 128 的 BasicRNNCell 类，然后构造了一个 shape 为 [32, 100] 的变量作为 inputs，其代表 batch_size 为 32, 维度为 100，随后初始化了初始隐藏状态，调用了 zero_state() 方法，然后直接调用 cell，实际上是最终调用了其 call() 方法，最后得到 output 和 h1，打印输出结果：

128

Tensor("basic_rnn_cell/Tanh:0", shape=(32, 128), dtype=float32) (32, 128)

Tensor("basic_rnn_cell/Tanh:0", shape=(32, 128), dtype=float32) (32, 128)

可以看到，当输入变量维度为 100 的时候，经过一个 128 神经元 Cell 之后，输出维度变成了 128，其输出 shape 变成了 [32, 128]，且此时输出结果和隐藏状态是相同的。

LSTM

RNNs 的出现，主要是因为它们能够把以前的信息联系到现在，从而解决现在的问题。比如，利用前面的信息，能够帮助我们理解当前的内容。

有时候，我们在处理当前任务的时候，只需要看一下比较近的一些信息。比如在一个语言模型中，我们要通过上文来预测一下个词可能是什么，那么当我们看到 “the clouds are in the?”时，不需要更多的信息，我们就能够自然而然的想到下一个词应该是“sky”。在这样的情况下，我们所要预测的内容和相关信息之间的间隔很小，这种情况下 RNNs 就能够利用过去的信息， 很容易实现：

但是如果我们想依赖前文距离非常远的信息时，普通的 RNN 就非常难以做到了，随着间隔信息的增大，RNN 难以对其做关联：

但是 LSTM 可以用来解决这个问题。

LSTM，Long Short Term Memory Networks，是 RNN 的一个变种，经试验它可以用来解决更多问题，并取得了非常好的效果。

LSTM Cell 的结构如下：

LSTMs 最关键的地方在于 Cell 的状态 和 结构图上面的那条横穿的水平线。

Cell 状态的传输就像一条传送带，向量从整个 Cell 中穿过，只是做了少量的线性操作。这种结构能够很轻松地实现信息从整个 Cell 中穿过而不做改变。

若只有上面的那条水平线是没办法实现添加或者删除信息的，信息的操作是是通过一种叫做门的结构来实现的。

这里我们可以把门分为三个：遗忘门（Forget Gate）、传入门（Input Gate）、输出门（Output Gate）。

遗忘门（Forget Gate）

首先是 LSTM 要决定让那些信息继续通过这个 Cell，这是通过 Forget Gate 的 sigmoid 神经层来实现的。它的输入是ht−1和xt，输出是一个数值都在 0，1 之间的向量，表示让 Ct−1 的各部分信息通过的比重。 0 表示“不让任何信息通过”， 1 表示“让所有信息通过”。

传入门（Input Gate）

下一步是决定让多少新的信息加入到 Cell 中来，一个叫做 Input Gate 的 sigmoid 层决定哪些信息需要更新，一个 New Input 通过 tanh 生成一个向量，也就是备选的用来更新的内容，Ct~ 。在下一步，我们把这两部分联合起来，对 Cell 的状态进行一个更新。

在经过 Forget Gate 和 Input Gate 处理后，我们就可以对输入的 Ct-1 做更新了，即把Ct−1 更新为 Ct，首先我们把旧的状态 Ct−1 和 ft 相乘， 把一些不想保留的信息忘掉。然后加上 it∗Ct~，这部分信息就是我们要添加的新内容，这样就可以完成对 Ct-1 的更新。

输出门 （Output Gate）

最后我们需要来决定输出什么值，输出主要是依赖于 Cell 的状态 Ct，但是又不仅仅依赖于 Ct，而是需要经过一个过滤的处理。首先，我们还是使用一个 sigmoid 层来决定 Ct 中的哪部分信息会被输出。然后我们把 Ct 通过一个 tanh 激活函数处理，然后把其输出和 sigmoid 计算出来的权重相乘，这样就得到了最后输出的结果。

到了最后，其输出结果有三个内容，其中输出结果就是最上面的箭头代指的内容，即最终计算的结果，隐层包括两部分内容，一个是 Ct，一个是最下方的 ht，我们可以将其合并为一个变量来表示。

接下来我们来看下 LSTMCell 的 TensorFlow 代码实现。

首先它的类是 BasicLSTMCell 类，继承了 RNNCell 类，其初始化方法 init() 实现如下：

def __init__(self, num_units, forget_bias=1.0,

               state_is_tuple=True, activation=None, reuse=None):

    super(BasicLSTMCell, self).__init__(_reuse=reuse)

    if not state_is_tuple:

      logging.warn("%s: Using a concatenated state is slower and will soon be "

                   "deprecated.  Use state_is_tuple=True.", self)

    self._num_units = num_units

    self._forget_bias = forget_bias

    self._state_is_tuple = state_is_tuple

    self._activation = activation or math_ops.tanh

    self._linear = None

这里必须传入的参数仍然是 num_units，即神经元的个数，然后 forget_bias 是初始化 Forget Gate 的偏置大小，state_is_tuple 指的是输出状态类型是元组类型，activation 代表默认激活函数，reuse 代表是否可以被重复使用。

接下来看下 state_size() 方法和 output_size() 方法，实现如下：

@property

def state_size(self):

    return (LSTMStateTuple(self._num_units, self._num_units)

        if self._state_is_tuple else 2 * self._num_units)

@property

def output_size(self):

    return self._num_units

这里 state_size() 方法变了，因为输出的 state 需要将 Ct 和隐含状态合并，所以它需要包含两部分的内容，如果传入的参数 state_is_tuple 为 True 的话，状态会被表示成一个元组，否则会是 num_units 乘以 2 的数字，默认是元组形式。output_size() 方法则保持不变。

对于 call() 方法，其实现如下：

def call(self, inputs, state):

    """Long short-term memory cell (LSTM).

    Args:

      inputs: `2-D` tensor with shape `[batch_size x input_size]`.

      state: An `LSTMStateTuple` of state tensors, each shaped

        `[batch_size x self.state_size]`, if `state_is_tuple` has been set to

        `True`.  Otherwise, a `Tensor` shaped

        `[batch_size x 2 * self.state_size]`.

    Returns:

      A pair containing the new hidden state, and the new state (either a

        `LSTMStateTuple` or a concatenated state, depending on

        `state_is_tuple`).

    """

    sigmoid = math_ops.sigmoid

    # Parameters of gates are concatenated into one multiply for efficiency.

    if self._state_is_tuple:

        c, h = state

    else:

        c, h = array_ops.split(value=state, num_or_size_splits=2, axis=1)

    if self._linear is None:

        self._linear = _Linear([inputs, h], 4 * self._num_units, True)

    # i = input_gate, j = new_input, f = forget_gate, o = output_gate

    i, j, f, o = array_ops.split(

        value=self._linear([inputs, h]), num_or_size_splits=4, axis=1)

    new_c = (

        c * sigmoid(f + self._forget_bias) + sigmoid(i) * self._activation(j))

    new_h = self._activation(new_c) * sigmoid(o)

    if self._state_is_tuple:

        new_state = LSTMStateTuple(new_c, new_h)

    else:

        new_state = array_ops.concat([new_c, new_h], 1)

    return new_h, new_state

首先为了获取 c, h，需要将其从 state 中分离开来，如果传入的 state 是元组的话可以直接分解，否则需要调用 split() 方法来分解：

if self._state_is_tuple:

    c, h = state

else:

    c, h = array_ops.split(value=state, num_or_size_splits=2, axis=1)

接下来定义了几个门的实现：

i, j, f, o = array_ops.split(value=self._linear([inputs, h]), num_or_size_splits=4, axis=1)

放到一起来用 Linear 计算然后分成了 4 份，分别代表 Input Gate、New Input、Forget Gate、Output Gate，用 i、j、f、o 来表示，这时候四个变量都经过了线性变换，乘以权重并做了偏置操作。

接下来就是更新 Ct-1 为 Ct 和得到隐含状态输出了，都是遵循 LSTM 内部的公式实现：

new_c = (c * sigmoid(f + self._forget_bias) + sigmoid(i) * self._activation(j))

new_h = self._activation(new_c) * sigmoid(o)

这里值得注意的是还多加了一个 _forget_bias 变量，即设置了初始化偏置，以免初始输出为 0 的问题。

最后将 new_c 和 new_h 进行合并，如果要输出元组，那么就合并为元组，否则二者进行 concat 操作，返回的结果是 new_h、new_state，前者即 Cell 的输出结果，后者代表隐含状态：

if self._state_is_tuple:

    new_state = LSTMStateTuple(new_c, new_h)

else:

    new_state = array_ops.concat([new_c, new_h], 1)

return new_h, new_state

我们再用一个实例来感受一下 BasicLSTMCell 的用法：

import tensorflow as tf

cell = tf.nn.rnn_cell.BasicLSTMCell(num_units=128)

print(cell.state_size)

inputs = tf.placeholder(tf.float32, shape=(32, 100))

h0 = cell.zero_state(32, tf.float32)

output, h1 = cell(inputs=inputs, state=h0)

print(h1)

print(h1.h, h1.h.shape)

print(h1.c, h1.c.shape)

print(output, output.shape)

这里我们首先初始化了一个神经元个数为 128 的 BasicRNNCell 类，然后构造了一个 shape 为 [32, 100] 的变量作为 inputs，其代表 batch_size 为 32, 维度为 100，随后初始化了初始隐藏状态，调用了 zero_state() 方法，然后直接调用 cell，实际上是最终调用了其 call() 方法，最后得到 output 和 h1，此时 h1 是一个元组，它还可以分离成 h 和 c，分别打印其对象和维度，结果如下：

LSTMStateTuple(c=128, h=128)

LSTMStateTuple(c=<tf.Tensor 'add_1:0' shape=(32, 128) dtype=float32>, h=<tf.Tensor 'mul_2:0' shape=(32, 128) dtype=float32>)

Tensor("mul_2:0", shape=(32, 128), dtype=float32) (32, 128)

Tensor("add_1:0", shape=(32, 128), dtype=float32) (32, 128)

Tensor("mul_2:0", shape=(32, 128), dtype=float32) (32, 128)

可以看到其维度都是 [32, 128]，而且 h1.h 和 output 是相同的。

另外 LSTM 有许多变种，其中一个比较有名的就是 Gers & Schmidhuber (2000) 提出的，它在原来的基础上行添加了 Peephole Connections，使得遗忘门可以受 Ct-1 的影响。

另外还有一个变种就是将 Forget Gate 和 Input Gate 二者联合起来，做到要么遗忘老的输入新的，要么保留老的不输入新的。

但接下来还有一个更常用的变种，俺就是 GRU，它是由 Cho, et al. (2014) 提出的，在提出的同时他还提出了 Seq2Seq 模型，为 Generation Model 做好了铺垫。

GRU

GRU，Gated Recurrent Unit，在 GRU 中，只有两个门：重置门（Reset Gate）和更新门（Update Gate）。同时在这个结构中，把 Ct 和隐藏状态进行了合并，整体结构比标准的 LSTM 结构要简单，而且这个结构后来也非常流行。

接下来我们看下 TensorFlow 中 GRUCell 的实现，代码如下：

class GRUCell(RNNCell):

  """Gated Recurrent Unit cell (cf. http://arxiv.org/abs/1406.1078).

  Args:

    num_units: int, The number of units in the GRU cell.

    activation: Nonlinearity to use.  Default: `tanh`.

    reuse: (optional) Python boolean describing whether to reuse variables

     in an existing scope.  If not `True`, and the existing scope already has

     the given variables, an error is raised.

    kernel_initializer: (optional) The initializer to use for the weight and

    projection matrices.

    bias_initializer: (optional) The initializer to use for the bias.

  """

  def __init__(self,

               num_units,

               activation=None,

               reuse=None,

               kernel_initializer=None,

               bias_initializer=None):

    super(GRUCell, self).__init__(_reuse=reuse)

    self._num_units = num_units

    self._activation = activation or math_ops.tanh

    self._kernel_initializer = kernel_initializer

    self._bias_initializer = bias_initializer

    self._gate_linear = None

    self._candidate_linear = None

  @property

  def state_size(self):

    return self._num_units

  @property

  def output_size(self):

    return self._num_units

  def call(self, inputs, state):

    """Gated recurrent unit (GRU) with nunits cells."""

    if self._gate_linear is None:

      bias_ones = self._bias_initializer

      if self._bias_initializer is None:

        bias_ones = init_ops.constant_initializer(1.0, dtype=inputs.dtype)

      with vs.variable_scope("gates"):  # Reset gate and update gate.

        self._gate_linear = _Linear(

            [inputs, state],

            2 * self._num_units,

            True,

            bias_initializer=bias_ones,

            kernel_initializer=self._kernel_initializer)

    value = math_ops.sigmoid(self._gate_linear([inputs, state]))

    r, u = array_ops.split(value=value, num_or_size_splits=2, axis=1)

    r_state = r * state

    if self._candidate_linear is None:

      with vs.variable_scope("candidate"):

        self._candidate_linear = _Linear(

            [inputs, r_state],

            self._num_units,

            True,

            bias_initializer=self._bias_initializer,

            kernel_initializer=self._kernel_initializer)

    c = self._activation(self._candidate_linear([inputs, r_state]))

    new_h = u * state + (1 - u) * c

    return new_h, new_h

在 state_size()、output_size() 方法里，其返回的内容都是 num_units，即神经元的个数。

接下来 call() 方法中，因为 Reset Gate rt 和 Update Gate zt 分别用变量 r、u 表示，它们需要先对 ht-1 即 state 和 xt 做合并，然后再实现线性变换，再调用 sigmod 函数得到：

value = math_ops.sigmoid(self._gate_linear([inputs, state]))

r, u = array_ops.split(value=value, num_or_size_splits=2, axis=1)

然后需要求解 ht~，首先用 rt 和 ht-1 即 state 相乘：

r_state = r * state

然后将其放到线性函数里面，在调用 tanh 激活函数即可：

c = self._activation(self._candidate_linear([inputs, r_state]))

最后计算隐含状态和输出结果，二者一致：

new_h = u * state + (1 - u) * c

return new_h, new_h

这样即可返回得到输出结果和隐藏状态。

我们用一个实例感受一下：

import tensorflow as tf

cell = tf.nn.rnn_cell.GRUCell(num_units=128)

print(cell.state_size)

inputs = tf.placeholder(tf.float32, shape=[32, 100])

h0 = cell.zero_state(32, tf.float32)

output, h1 = cell(inputs=inputs, state=h0)

print(output, output.shape)

print(h1, h1.shape)

运行结果：

128

Tensor("gru_cell/add:0", shape=(32, 128), dtype=float32) (32, 128)

Tensor("gru_cell/add:0", shape=(32, 128), dtype=float32) (32, 128)

这个结果和 BasicRNNCell 并无二致，但 GRUCell 内部的结构使模型的效果更加优化，一般我们也会选取 GRUCell 来代替原生的 BasicRNNCell。

结语
