JMX的全称是Java Management Extensions,即Java管理扩展。Java程序会开放一些端口,用来获取运行状况。在Zabbix 1.8以前,只能使用Zapcat来监控JMX,并需要修改源代码来支持,非常麻烦。另一种方法是使用jmx-cmd-client,他的作用是从命令行去获取JMX信息,可以在它的上层包装一个程序,用来获取JMX数据。

    从Zabbix 2.0开始,内置了监控JMX的功能,叫做“Zabbix Java Gateway”,在Zabbix Server和Zabbix Proxy上启动名为“Zabbix Java Gateway”的进程,当需要获取JMX数据时,Zabbix Server会“问”JMX Gateway,然后JMX Gateway根据JMX管理API去查询需要的数据。在使用时,Java程序不需要在代码中新增任何东西,只需要在启动的时候加上一些JVM参数,使得它可以支持使用端口监控JMX。


一、Server端安装配置JDK

# rpm -ivh jdk-8u45-linux-x64.rpm

# vim /etc/profile.d/java.sh

1
2
3
export  JAVA_HOME= /usr/java/default
export  PATH=$JAVA_HOME /bin :$PATH
export  CLASSPATH=.:$JAVA_HOME /lib/dt .jar:$JAVA_HOME /lib/tools .jar

系统配置立即生效

# source /etc/profile.d/java.sh

查看JAVA版本

# java -version

1
2
3
java version  "1.8.0_45"
Java(TM) SE Runtime Environment (build 1.8.0_45-b14)
Java HotSpot(TM) 64-Bit Server VM (build 25.45-b02, mixed mode)

二、Zabbix Server的编译

1、编译zabbix的时候需要添加参数--enable-java

2、备份zabbix_server.conf和zabbix_agentd.conf文件,重新编译安装zabbix

1
2
3
4
5
6
7
8
9
10
11
12
13
cd  zabbix-3.2.6

  . /configure  \
--prefix= /usr/local/zabbix  \
--sysconfdir= /etc/zabbix  \
-- enable -server \
-- enable -agent \
--with-mysql \
--with-net-snmp \
--with-libcurl \
--with-ssh2 \
--with-openssl \
-- enable -java

    请自行查阅解决依赖关系。

三、Java gateway的配置

1、修改zabbix_java相关选项

zabbix_java的目录结构如下

1
2
3
4
5
6
7
8
9
10
11
12
13
zabbix_java/
├── bin
│   └── zabbix-java-gateway-3.2.6.jar
├── lib
│   ├── android-json-4.3_r3.1.jar
│   ├── logback-classic-0.9.27.jar
│   ├── logback-console.xml
│   ├── logback-core-0.9.27.jar
│   ├── logback.xml
│   └── slf4j-api-1.6.1.jar
├── settings.sh
├──  shutdown .sh
└── startup.sh

设定java gateway的监听端口以及进程个数

# cd /usr/local/zabbix/sbin/zabbix_java/

# vim settings.sh

1
2
3
4
LISTEN_IP= "0.0.0.0"
LISTEN_PORT=10052
PID_FILE= "/tmp/zabbix_java.pid"
START_POLLERS=5

    其中 LISTEN_PORT 和 LISTEN_IP 可以不配置,zabbix_java 会采用默认值。但是 PID_FILE 和 START_POLLERS 必须配置,尤其主意 START_POLLERS,若不配置 zabbix_java 依旧可以启动但是是不工作的。

2、修改zabbix_server文件

    既然java gateway运行了,你要告诉zabbix server去哪里找java gateway,在配置文件中开启如下几项参数。

1
2
3
JavaGateway=127.0.0.1
JavaGatewayPort=10052       #和上面的LISTEN_PORT一样
StartJavaPollers=3          #这个数值要小于上面的START_POLLERS

    这三项都需要配置,其中StartJavaPollers会被视为开关性质的参数。0或者未配置将被系统认为不具有Java信息抓取能力。这点在Zabbix JMX Monitoring Wiki中未提及,但是实际效果就是这样。同时Zabbix Proxy的配置文件解析中也有介绍此参数的含义。

3、启动zabbix_java

找到zabbix_java目录路径,然后执行命令./startup.sh,并重启zabbix server。


自此Server端已经配置完成,下面配置Agent端的设定。


四、Agent端配置

1、修改tomcat/bin/catalina.sh文件

修改catalina.sh文件,添加

1
2
3
4
5
6
7
8
9
10
11
CATALINA_OPTS="-Xms1024m -Xmx1024m
-XX:NewRatio=4
-XX:PermSize=192m
-XX:MaxPermSize=192m
-Xss256k
-XX:SurvivorRatio=4
-Dcom.sun.management.jmxremote
-Dcom.sun.management.jmxremote.authenticate= false    #不进行验证
-Dcom.sun.management.jmxremote.port=12345            #jmx远程监控端口
-Dcom.sun.management.jmxremote.ssl= false
-Djava.rmi.server. hostname =10.0.1.13"                #10.0.0.15是Agent的本地IP

    就这种方式而言,需要注意的是catalina.sh中提供的默认变量名JAVA_OPTS和CATALINA_OPTS。由于JAVA_OPTS所添加的参数会在tomcat开启和关闭时都运行,所以如果你把 -Dcom.sun.management.jmxremote.port=12345写在JAVA_OPTS中,就会在关闭tomcat时出现如下错误,从而无法关闭。

1
2
3
Error: Exception thrown by the agent : java.rmi.server.ExportException : Port
already  in  use: 12345;nested exception is:
java.net.BindException: Address already  in  use: JVM_Bind

    而CATALINA_OPTS只会在开启tomcat的时候运行,所以应该将这些配置写在CATALINA_OPTS中。


五、服务器端自定义监控项

   Java gateway已经运行,Zabbix Server也知道去哪里找它,Agent Tomcat在启动的时候也支持了JMX远程监控,那下面我们就改进行一下WEB页面的设定了。

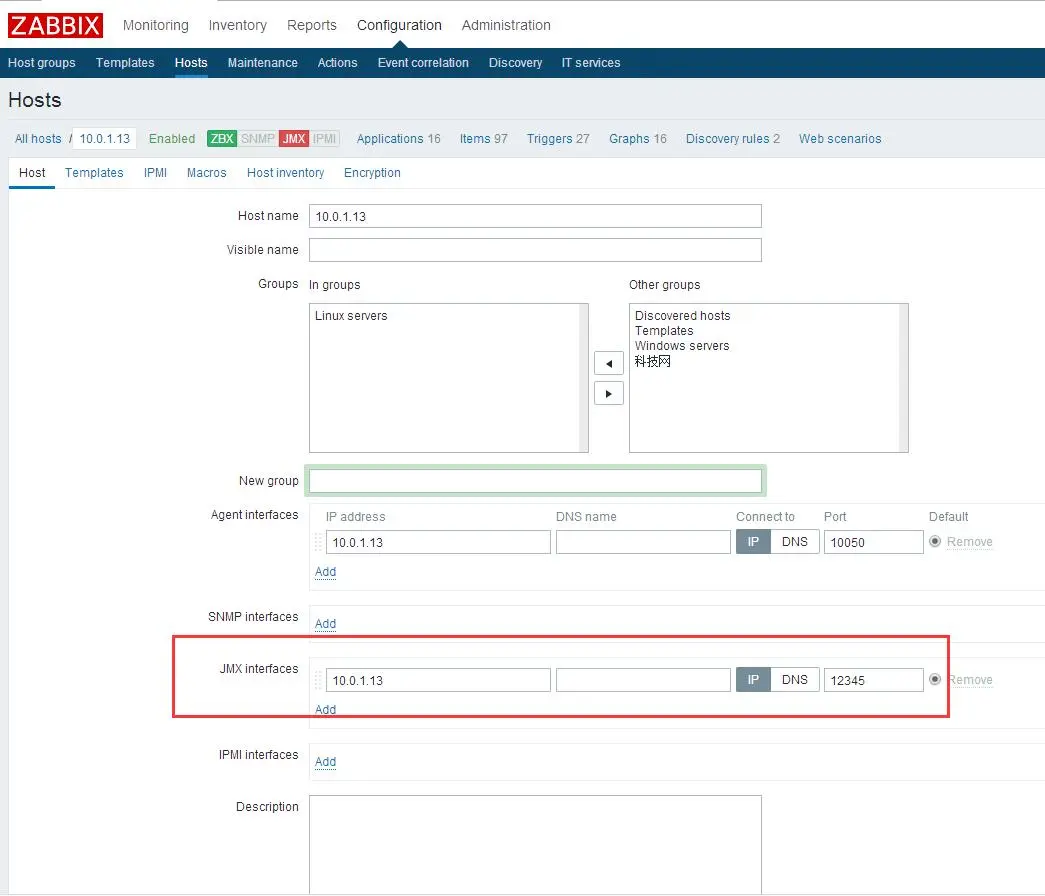

1、添加主机的地方填写如下

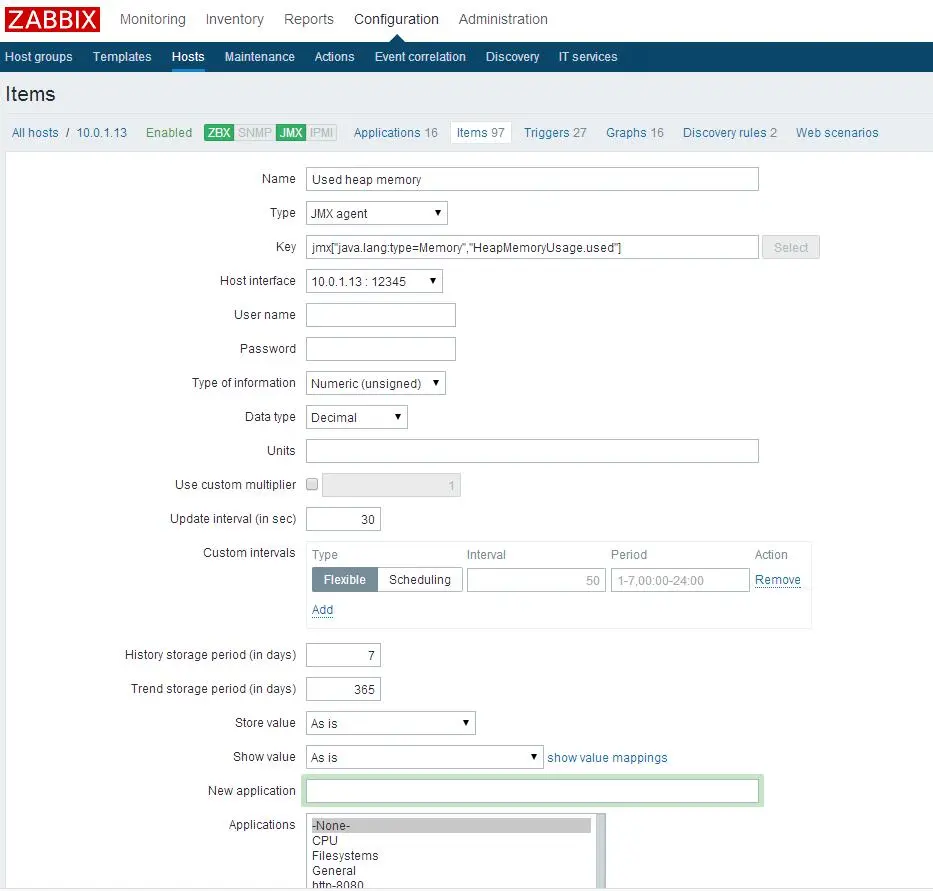

2、我们切换到Items可以自定义要监控的key

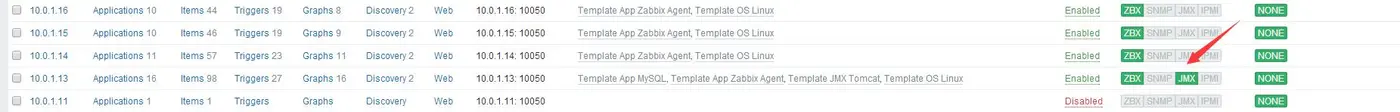

3、配置OK状态

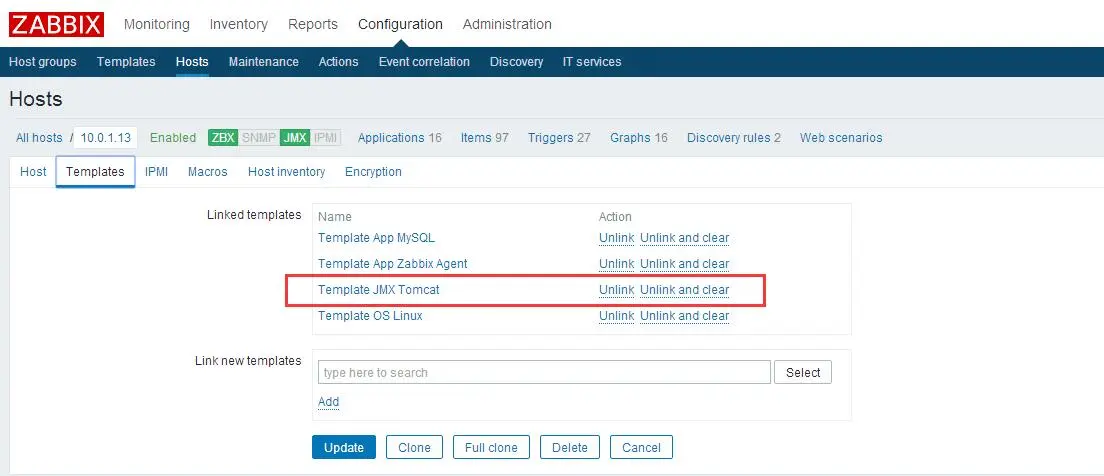

4、导入自定义模板

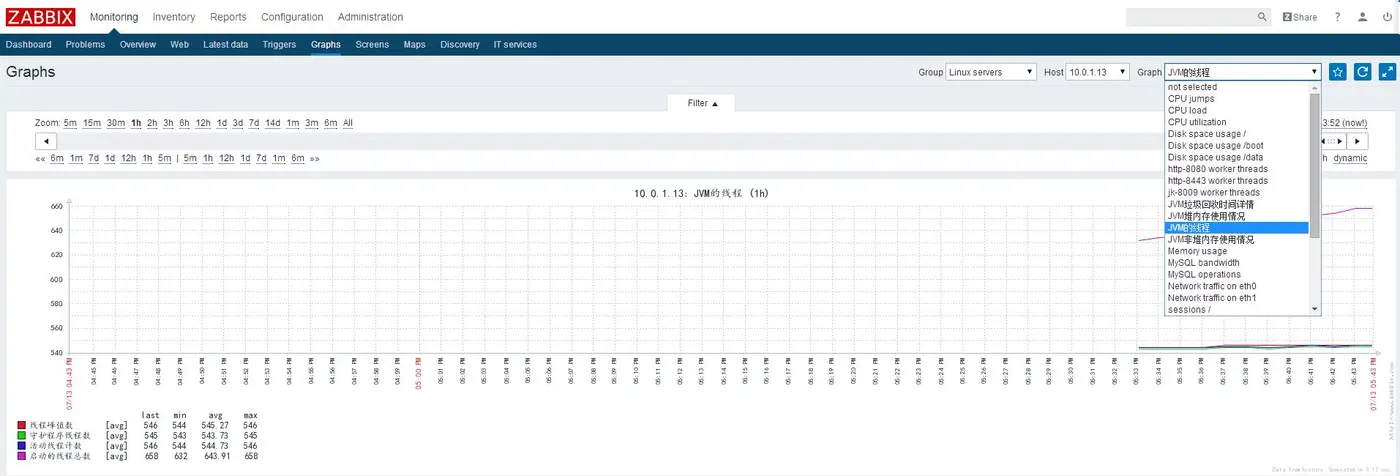

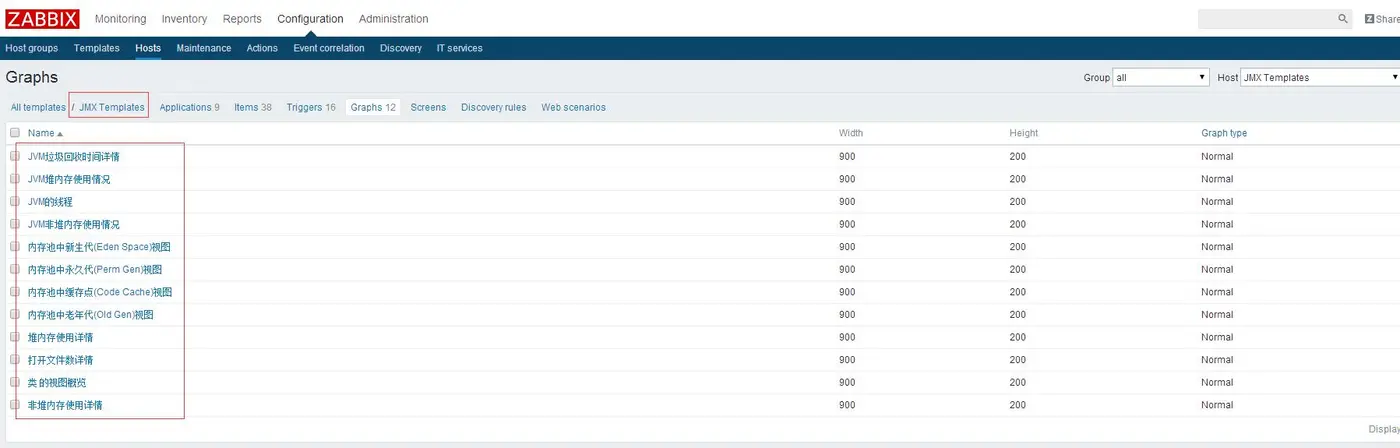

    zabbix自带的JMX监控tomcat的参数比较少,而且感觉监控的数值意义不是很大,我再附件上传了我使用的自定义JVM一些参数的模板,大家可以直接导入使用,效果如下。





    官方还有很多key我们没有设定,可以查看下面的参考官方地址。然后自定义更多的监控参数。


参考文档:

https://www.zabbix.com/documentation/3.2/manual/config/items/itemtypes/jmx_monitoring

https://www.zabbix.com/documentation/3.2/manual/concepts/java

http://tomcat.apache.org/tomcat-7.0-doc/monitoring.html

如果想详细理解,搭建请看上面的官方文档讲解。
