我们上一篇介绍了如何对已存在的虚拟网络的外网IP做绑定，今天主要介绍配置实现虚拟机外网绑定，两者区别在于一个已存在，一个不存在，如果不存在的话，我们需要新建一个云服务，同时对新建的云服务做标记，标记后，可创建对应得虚拟机来完成外网IP绑定，具体见下：首先注意配置保留虚拟机外网IP需要注意以下事项

一、操作前的注意事项：

1. 如果虚拟机要使用虚拟网络，只能在Regional Vnet中使用ReservedIP，已经有部署的基于地缘组的虚拟网络无法直接转换为Regional Vnet

2. 这个操作目前只能由PowerShell完成

3. 必须先建立一个ReservedIP，再创建虚拟机

4. 目前ReservedIP可以应用到挂载在区域虚拟网络下的虚拟机，为其保留公网IP

5. ReservedIP是计费的

关闭虚拟机不会释放掉保留的RIP，但是当云服务中所有虚拟机都删除后，RIP会被释放，但并不会被从订阅中删除，您可以用来绑定到其他云服务中的虚拟机。

二、创建Regional Vnet：

在门户的虚拟网络中创建新的虚拟网络，由于目前默认创建为“区域虚拟网络”，所以直接在虚拟网络中创建即为区域虚拟网络。

三、下载并导入Publishsettings File

四、创建ReservedIP

五、在ReservedIP中创建新的虚拟机:

5.1指定当前的SubID和StorageAccount


        Set-AzureSubscription -SubscriptionName
        "XXXX"
        -CurrentStorageAccountName "

标黄处分别为SubID的名称，即是之前在Publishsettings里中修改的Name字段

后面的是存储账号的名称，如果对应的区域无存储账号，则需要新建一个

5.2列出当前的Image列表之后，列出当前的Image列表：

输入：


        (Get-AzureVMImage)|Format-Table -Property imagename,PublishedDate –AutoSize

该操作会列出当前所有映像的名称和发布日期。默认情况下请选择时间最新的版本。请先复制imagename全文备用

六、验证ReservedIP是否生效：

七、删除ReservedIP:

由于ReservedIP是收费的，如果不想使用了，可以删除。使用命令：Remove-AzureReservedIP -ReservedIPName "frankVIP"

具体操作见习：

首先是下载及安装powershell

我们都知道windows azure的相关操作都是依赖于windows azure for powershell来做管理的，所以我们需要安装azure powershell

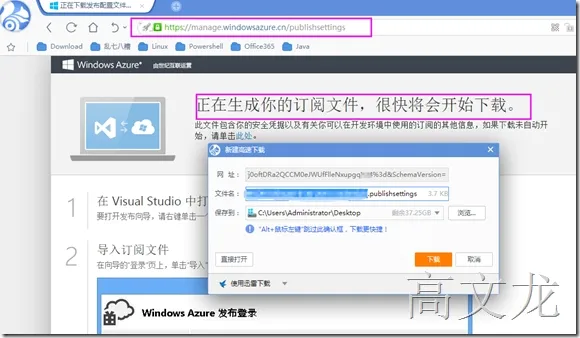

通过以下方法就可以下载windowsazure订阅

https://manage.windowsauzre.cn/publishsettings

然后下载并且安装windowsazure powershell，然后在windowsazure powershell下导入该订阅文件；

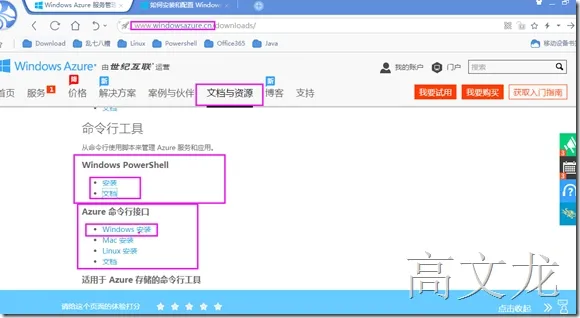

访问www.windowsazure.cn ---> 文档和资源---> azure 命令行接口---->windows安装就会提示下载windowsazure powershell

我们同样可以查看上面的windows powershell的相关文档

http://www.windowsazure.cn/documentation/articles/install-configure-powershell/

Azure powershell 下载链接，下载的时候选择0.9.3版本

https://github.com/Azure/azure-powershell/releases

具体方法可以浏览网页内部

下载后就是安装，根据提示安装完powershell即可；我们可以通过

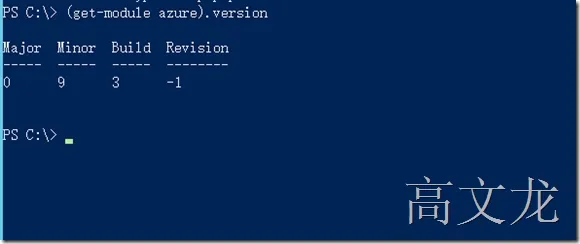

        (get-module azure).version

查单当前使用的azure powershell版本

注：执行以下命令需要使用版本为0.9.3的azure powershell，不能用0.9.4的azure powershell，如果安装了最新的卸载后安装就版本

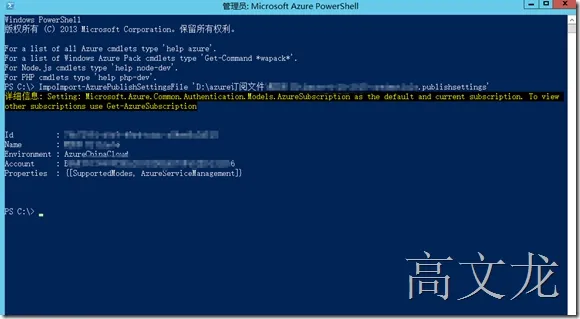

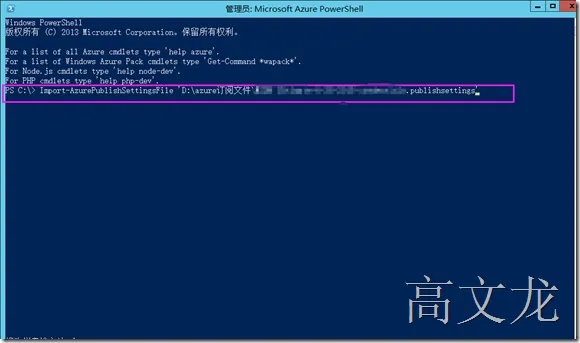

        Import-AzurePublishSettingsFile 导入 .publishsettings 文件以供模块使用

因为我已经导入过了，所以再次导入会提示以下信息

如果在windowsazure powershell中导入多个订阅文件的话，我们需要选择默认的

我们首先通过get-azuresubscrpit 查看当前powershell下已导入的订阅文件

我们发现有两个，所以我们需要通过以下命令来设置默认的即可


        Select-azuresubscript -subsciptionName
        "xxxxx"
        -default

然后我们可以

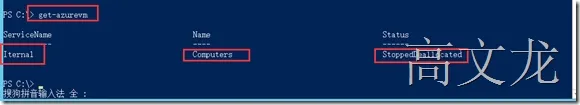

Get-azurevm 查看当前订阅性的所有vm信息

“ServiceName” 为云服务名字，”name“为虚机名字

我们首先需要创建一个Reservedip( 无法具体指定某个 IP ，此操作 AzureAzure Azure平台会为客户随机指定一个平台会为客户随机指定一个 VIP) VIP) ：


        $ReservedIP = New-AzureReservedIP -ReservedIPName
        "RVIP"
        -Label
        "testvip"
        -Location
        "China North"

-ReservedIPName的命名可以任意定义；在此我定义为：RVIP

-Label 为描述在此我藐视为testvip

-Location 为区域，必须和虚拟网络同区

创建完成

我们通过get-azurereservedip查看具体的保留ip信息，如果还没有部署，sevicename（代表云服务名称）,DeploymentName（代表虚拟名称）将为空

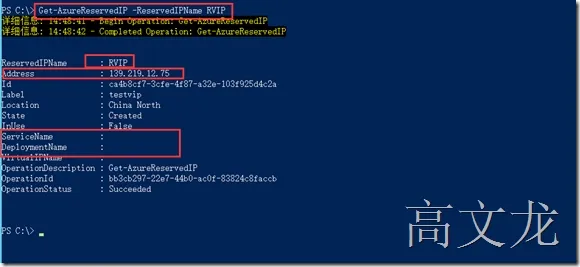

        get-azurereservedip -ReservedipName RVIP

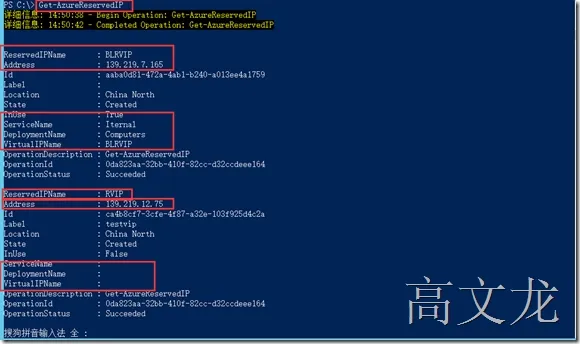

我们当然也可以通过get-azurereservedip 查看所有的reservedip

然后我们在reservedip中创建虚拟机

1指定当前的SubID和StorageAccount （否则创建虚拟机会报错）


        Set-AzureSubscription -SubscriptionName
        "XXXX"
        -CurrentStorageAccountName
        "YYYY"

标黄处分别为SubID的名称，即是之前在Publishsettings里中修改的Name字段

后面的是存储账号的名称，如果对应的区域无存储账号，则需要新建一个

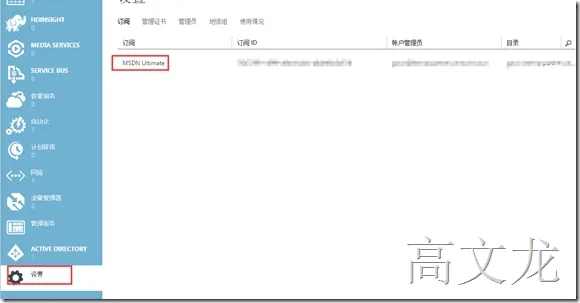

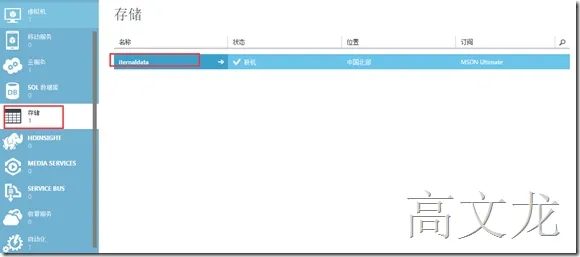

查看存储账户及subscriptionname


        Set-AzureSubscription -SubscriptionName
        "MSDN Ultimate"
        -CurrentStorageAccountName
        "iternaldata"

2列出当前的Image列表，记录需要使用的映像的排列数字：输入：


        (Get-AzureVMImage)|Format-Table -Property label,PublishedDate –AutoSize

该操作会列出当前所有映像名称和发布日期。默认会选择最新的版本

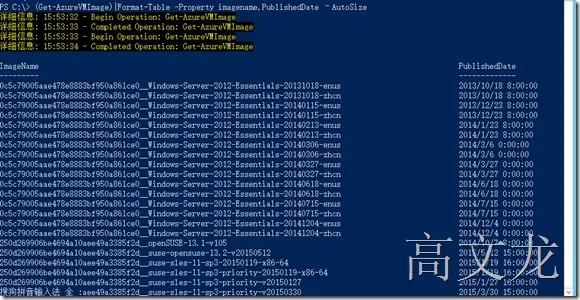

        (Get-AzureVMImage)|Format-Table -Property imagename,PublishedDate –AutoSize

我们复制选择出自己选择的imasgename


        55bc2b193643443bb879a78bda516fc8__Windows-Server-2012-R2-201502.01-zh.cn-127GB.vhd

确认信息后，开始在reservedip中部署虚拟机

如果需要创建windows虚拟机代码如下：


        New-AzureVMConfig -Name
        "windows"
        [F4] -InstanceSize Small -ImageName (get-azurevmimage)[29].ImageName[F5] | Add-AzureProvisioningConfig -Windows -AdminUsername gavin -Password Password2015 | New-AzureVM -ServiceName
        "CustomCloud"
        [F6] –ReservedIPName
        "RVIP"
        [F7] -Location
        "China North"
        [F8]

        Commented [F4]: 定义 该新的 VM 配置 文件名称

        Commented [F5]: 指定 要使用的 ImageImageImageImageImage Name,Name,Name,Name,Name,把之前复制 的粘贴过来

        Commented [F6]: 新建 云服务的名称

        Commented [F7]: 指定 要应用的 ReservedIPReservedIPReservedIPReservedIPReservedIPReservedIPReservedIPReservedIPReservedIPReservedIP

        Commented [F8]: 生效 的位置（ 要与 之前 一致 ））

        Commented [F10]: 定义 该新的 VM 配置 文件名称

        Commented [F11]: 新建 云服务的名称

        Commented [F12]: 指定 要应用的 ReservedIPReservedIPReservedIPReservedIPReservedIPReservedIPReservedIPReservedIPReservedIPReservedIP

        Commented [F13]: 生效 的位置（ 要与 之前 一致 ））

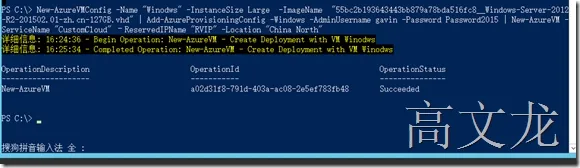

我的代码如下：


        New-AzureVMConfig -Name
        "Winodws"
        -InstanceSize Large -ImageName
        "55bc2b193643443bb879a78bda516fc8__Windows-Server-2012-Datacenter-201502.01-zh.cn-127GB.vhd"
        | Add-AzureProvisioningConfig -Windows -AdminUsername gavin -Password Password2015 | New-AzureVM -ServiceName
        "CustomCloud"
        –ReservedIPName
        "RVIP"
        -Location
        "China North"

如需建立在vnet内部则在 -Location "XXX"后面再添加 –VnetName “vnetname” 虚拟网络名称

同时在Add-AzureProvisioningConig之前添加 | Set-AzureSubnet -SubnetName “subnetname” | 虚拟网络下的子网名称

因为我们是需要指定内部虚拟网络的，所以需要指定参数;具体执行见下：


        New-AzureVMConfig -Name
        "Winodws"
        -InstanceSize Large -ImageName
        "55bc2b193643443bb879a78bda516fc8__Windows-Server-2012-R2-201502.01-zh.cn-127GB.vhd"
        | Set-AzureSubnet -SubnetName
        "Subnet-1"
        | Add-AzureProvisioningConfig -Windows -AdminUsername gavin -Password Password2015 | New-AzureVM -ServiceName
        "CustomCloud"
        –ReservedIPName
        "RVIP"
        -Location
        "China North"
        -VnetName
        "iternal"

如果需要建立linux虚拟机代码如下：


        New-AzureVMConfig -Name
        "Linux"
        -InstanceSize Large -ImageName
        "55bc2b193643443bb879a78bda516fc8__Windows-Server-2012-R2-201502.01-zh.cn-127GB.vhd"
        | Add-AzureProvisioningConfig -Linux -LinuxUser gavin -Password Password2015 | New-AzureVM -ServiceName
        "CustomCloud"
        –ReservedIPName
        "RVIP"
        -Location
        "China North"

如需建立在vnet内部则在 -Location "XXX"后面再添加 –VnetName “vnetname” 为虚拟网络

同时在Add-AzureProvisioningConig之前添加 | Set-AzureSubnet -SubnetName “subnetname” subnetname为虚拟网络下的子网名称

因为我们是需要指定内部虚拟网络的，所以需要指定参数;具体执行见下：


        New-AzureVMConfig -Name
        "Linux"
        -InstanceSize Large -ImageName
        "55bc2b193643443bb879a78bda516fc8__Windows-Server-2012-R2-201502.01-zh.cn-127GB.vhd"
        | Set-AzureSubnet -SubnetName “Subnet-1” | Add-AzureProvisioningConfig -Linux -LinuxUser gavin -Password Password2015 | New-AzureVM -ServiceName
        "CustomCloud"
        –ReservedIPName
        "RVIP"
        -Location
        "China North"
        -VnetName
        "iternal"

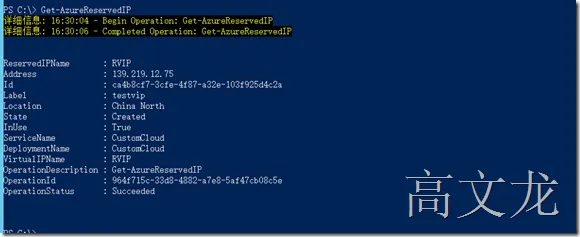

操作成后，我们接下来通过


        get-azurereservedip

来显示当前已经配置的reservedip

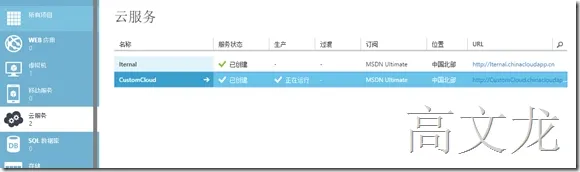

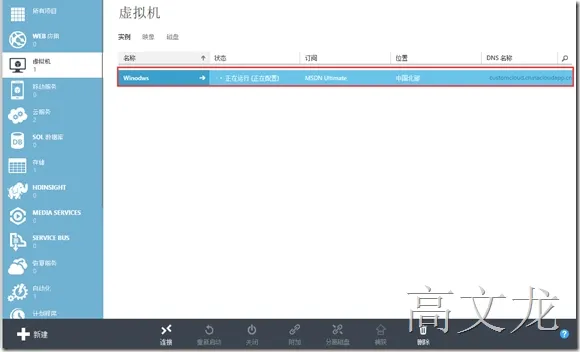

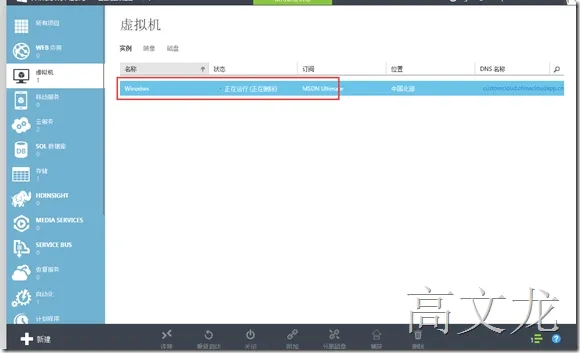

然后在portal上进行查看

接下来就是验证reserverdip是否生效

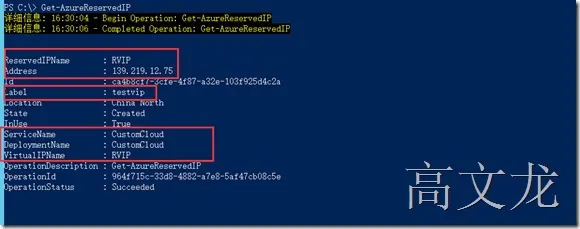

首先是记录当前vip信息139.219.12.75

我们将此vm关机30分钟，关机后地址会释放

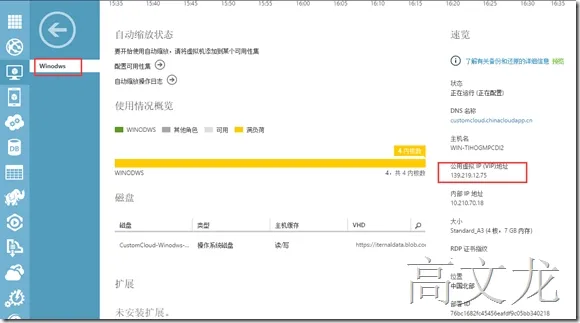

30分钟后，我们再次启动该vm，然后查看公用虚拟ip地址

那怎么删除Reservedip：

由于Reservedip是收费的，所以不想使用，可以删除；

删除前，我们可以通过以下命令查看当前订阅下有哪些Reservedip


        get-azureReservedip

然后删除命名为RVIP的Reservedip


        Remove-AzureReservedip -ReservedIPName
        "RVIP"

需要注意的是：如果相关的云服务中又存在的虚拟机，需要先删除虚拟机才能删除Reservedip，否在会报错

我们删除该reservedip下的vm

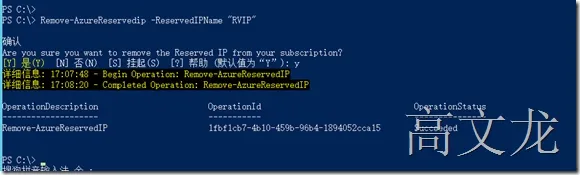

删除后，我们再次尝试删除命名为RVIP的reservedip


        Remove-AzureReservedip -ReservedIPName
        "RVIP"

然后我们再次执行


        get-azurereservedip

查看当前订阅下的所有reservedip

本文转自高文龙 51CTO博客，原文链接：http://blog.51cto.com/gaowenlong/1675494，如需转载请自行联系原作者
