在上期我们学习了
活动目录系列之二:单域环境的实现(单站点)
,当时我们实现的是在一个站点的情况下。下面我们来看这样一个场景:
**一个企业总部在北京,在上海和广东各有其办公区域,要求实现活动目录域环境。**
一、分析:
对于此企业的现状,在逻辑结构上可以采用多域和单域,比如我们先采用单域(这要取决于你是准备集中管理还是分散管理,在这里我采用集中管理,下个专题我来讲多域多站点的情况)。
如果不采用站点,上海和广东的域用户在客户端登录到域的过程会比较慢(不管你在上海和广东是否放置了DC,都一样),原因是客户端会通过DNS查询本域内 的DC,而查到的DC也可能就是北京的(如果是多DC会动态定位),这样就通过WAN连到北京的DC上进行身份验证。此外如果你在每个地区都有DC的 话,DC之间的复制也是不可控的,会产生很大流量(关于复制问题,我会在后面的专题来讲解)。兼于此,我们必须划分站点。
划分站点的好处:
1.优化客户端的登录。当域用户在上海或广东的客户端上登录时,DNS会替客户端找本站点内的DC,这样就加快了身份验证过程。
2.优化AD的复制。每个DC之间要同步AD数据库,如果不划分站点,这个同步无时无刻都在进行,而且数据是不压缩的。如果划分了站点这个过程变的可控,特别是在多站点的情况下,优越性更加突出,我会在后面的专题中详细讨论。
附:关于何为站点,实际上就是从物理位置上来区分的,一组高速可靠的一个子网或多个子网。即两点:首先物理位置不同(在一个区域内且高速相连),其次不同站点必须采用相对应的不同子网,即北京是一个子网,上海是另一个子网,广东是第三个子网,当然也可以在北京有多个子网。具体AD的概念请阅读 活动目录系列之一:基本概念 。
二、搭建过程:
事先规划好各个子网,比如北京子网10.1.1.0/24,上海子网172.16.1.0/24,广东子网:192.168.1.0/24.
(一)首先在北京把单域创建好,这个过程请参考 活动目录系列之二:单域环境的实现(单站点) 。
(二)在上海和广东利用dcpromo /adv 完成第二/三台DC的搭建,(关于此参数的使用,请参考 活动目录系列之二:单域环境的实现(单站点) )。注意此时在默认站点下完成安装。
(三)完成站点的划分和设置:
打开“AD站点和服务”管理工具(或利用命令dssite.msc),如下图所示展开:在default-first-site-name(默认站点)下有三台服务器,当前都在同一个站点。(N1--北京,N2--上海,N3--广东)
![](http://img1.51cto.com/attachment/200909/200909271254040213753.jpg?x-oss-process=image/resize,w_1400/format,webp)
利用如下四个操作完成配置过程:
1.新建站点:
新建两个站点shanghai和guangzhou(北京站点用那个默认的,过后改一下名字就可以了),注意在新建站点时必须选中一个叫“站点连接”的东西,先选择,后面再说其作用。

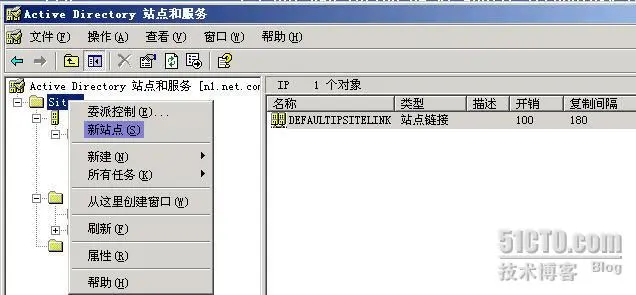

如下图所示,在sites上右击选“新站点”,输入名字,并选择defaultipsitelink,单击确定。如下面两图:
![](http://img1.51cto.com/attachment/200909/200909271254040224034.jpg?x-oss-process=image/resize,w_1400/format,webp)
![](http://img1.51cto.com/attachment/200909/200909271254040233746.jpg?x-oss-process=image/resize,w_1400/format,webp)
建完上海和广东两个站点后,把default-first-site-name改名为beijing.
2.新建子网:
新建对应的子网,注意选择相对应的站点。一定不要搞错!!!!

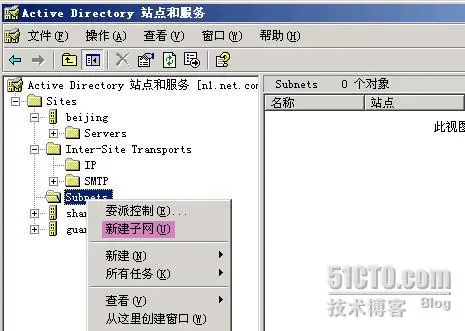

具体操作需要在subnets上右击先“新建子网”,如下图所示:
![](http://img1.51cto.com/attachment/200909/200909271254040242738.jpg?x-oss-process=image/resize,w_1400/format,webp)
![](http://img1.51cto.com/attachment/200909/200909271254040254611.jpg?x-oss-process=image/resize,w_1400/format,webp)
最后完成如下图所示:有三个子网,分别对应相应的站点。
![](http://img1.51cto.com/attachment/200909/200909271254040264107.jpg?x-oss-process=image/resize,w_1400/format,webp)
3.移动DC:
把相应的DC移动到相应的站点。一定不要搞错!!!!
这个操作就不用做了吧,直接拖动对应的服务器(DC),拽到相应的站点下的servers下就可以了。最后如图所示:
![](http://img1.51cto.com/attachment/200909/200909271254040275044.jpg?x-oss-process=image/resize,w_1400/format,webp)
说明:在上图的最右侧,大家看见了标注为<自动生成的>两个“连接对象”,这个东西就实现了DC之间的相互复制,它是由每个DC上叫KCC的进程自动产生的。
4.作相应的其它配置或检查。
新建“站点连接”,即根据你的区域之间的实际物理链路来完成,默认有一个defaultipsitelink(好像记得是这个名字)。目前这个站点链接包含了三个站点,你可以自定义。
下面说一下有关站点连接的含义。
站点链接:启用站点之间的复制传输,反映了站点之间的物理连接。
如果没有站点链接,则两个站点之间不会复制,故两边里面的所有DC只会在站点内相互复制。
**一个站点链接是两个站点或多个站点之间的一种物理连接。有了站点连接,在站点内才会由KCC自动生成“连接对象”,完成站点内DC之间的复制。
如下图所示:
![](http://img1.51cto.com/attachment/200909/200909271254040285284.jpg?x-oss-process=image/resize,w_1400/format,webp)
然后在下图输入相应的名字,这是北京和上海之间的站点连接。选择对并单击“添加”,这样就建好一个站点连接。如下所示:
**一个企业总部在北京,在上海和广东各有其办公区域,要求实现活动目录域环境。**
一、分析:
对于此企业的现状,在逻辑结构上可以采用多域和单域,比如我们先采用单域(这要取决于你是准备集中管理还是分散管理,在这里我采用集中管理,下个专题我来讲多域多站点的情况)。
如果不采用站点,上海和广东的域用户在客户端登录到域的过程会比较慢(不管你在上海和广东是否放置了DC,都一样),原因是客户端会通过DNS查询本域内 的DC,而查到的DC也可能就是北京的(如果是多DC会动态定位),这样就通过WAN连到北京的DC上进行身份验证。此外如果你在每个地区都有DC的 话,DC之间的复制也是不可控的,会产生很大流量(关于复制问题,我会在后面的专题来讲解)。兼于此,我们必须划分站点。
划分站点的好处:
1.优化客户端的登录。当域用户在上海或广东的客户端上登录时,DNS会替客户端找本站点内的DC,这样就加快了身份验证过程。
2.优化AD的复制。每个DC之间要同步AD数据库,如果不划分站点,这个同步无时无刻都在进行,而且数据是不压缩的。如果划分了站点这个过程变的可控,特别是在多站点的情况下,优越性更加突出,我会在后面的专题中详细讨论。
附:关于何为站点,实际上就是从物理位置上来区分的,一组高速可靠的一个子网或多个子网。即两点:首先物理位置不同(在一个区域内且高速相连),其次不同站点必须采用相对应的不同子网,即北京是一个子网,上海是另一个子网,广东是第三个子网,当然也可以在北京有多个子网。具体AD的概念请阅读 活动目录系列之一:基本概念 。
二、搭建过程:
事先规划好各个子网,比如北京子网10.1.1.0/24,上海子网172.16.1.0/24,广东子网:192.168.1.0/24.
(一)首先在北京把单域创建好,这个过程请参考 活动目录系列之二:单域环境的实现(单站点) 。
(二)在上海和广东利用dcpromo /adv 完成第二/三台DC的搭建,(关于此参数的使用,请参考 活动目录系列之二:单域环境的实现(单站点) )。注意此时在默认站点下完成安装。
(三)完成站点的划分和设置:

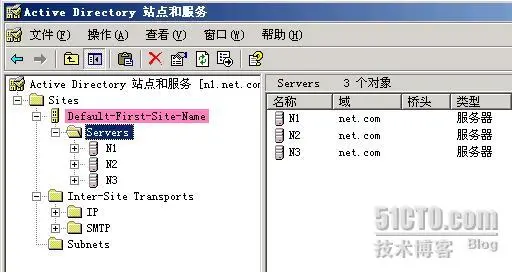

打开“AD站点和服务”管理工具(或利用命令dssite.msc),如下图所示展开:在default-first-site-name(默认站点)下有三台服务器,当前都在同一个站点。(N1--北京,N2--上海,N3--广东)
![](http://img1.51cto.com/attachment/200909/200909271254040213753.jpg?x-oss-process=image/resize,w_1400/format,webp)
利用如下四个操作完成配置过程:
1.新建站点:
新建两个站点shanghai和guangzhou(北京站点用那个默认的,过后改一下名字就可以了),注意在新建站点时必须选中一个叫“站点连接”的东西,先选择,后面再说其作用。

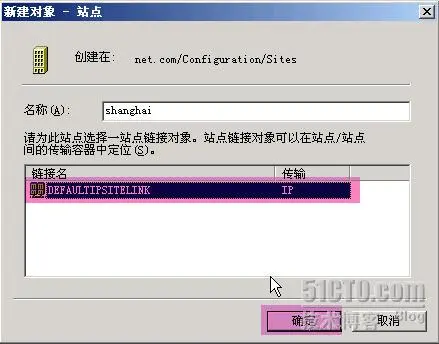

如下图所示,在sites上右击选“新站点”,输入名字,并选择defaultipsitelink,单击确定。如下面两图:
![](http://img1.51cto.com/attachment/200909/200909271254040224034.jpg?x-oss-process=image/resize,w_1400/format,webp)
![](http://img1.51cto.com/attachment/200909/200909271254040233746.jpg?x-oss-process=image/resize,w_1400/format,webp)
建完上海和广东两个站点后,把default-first-site-name改名为beijing.
2.新建子网:
新建对应的子网,注意选择相对应的站点。一定不要搞错!!!!

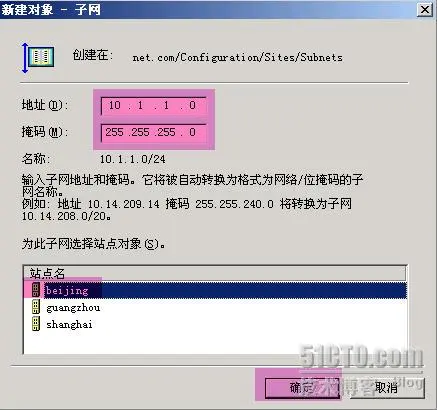

具体操作需要在subnets上右击先“新建子网”,如下图所示:
![](http://img1.51cto.com/attachment/200909/200909271254040242738.jpg?x-oss-process=image/resize,w_1400/format,webp)
![](http://img1.51cto.com/attachment/200909/200909271254040254611.jpg?x-oss-process=image/resize,w_1400/format,webp)

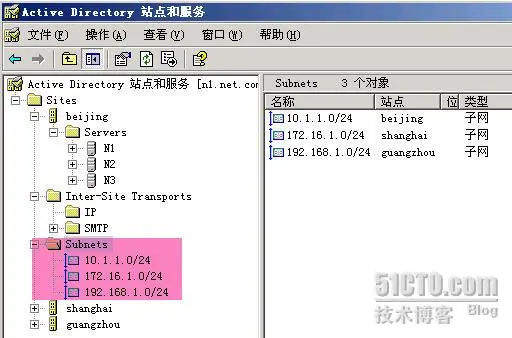

最后完成如下图所示:有三个子网,分别对应相应的站点。
![](http://img1.51cto.com/attachment/200909/200909271254040264107.jpg?x-oss-process=image/resize,w_1400/format,webp)
3.移动DC:
把相应的DC移动到相应的站点。一定不要搞错!!!!

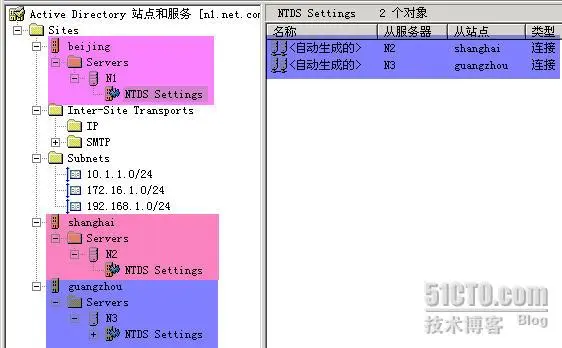

这个操作就不用做了吧,直接拖动对应的服务器(DC),拽到相应的站点下的servers下就可以了。最后如图所示:
![](http://img1.51cto.com/attachment/200909/200909271254040275044.jpg?x-oss-process=image/resize,w_1400/format,webp)
说明:在上图的最右侧,大家看见了标注为<自动生成的>两个“连接对象”,这个东西就实现了DC之间的相互复制,它是由每个DC上叫KCC的进程自动产生的。
4.作相应的其它配置或检查。
新建“站点连接”,即根据你的区域之间的实际物理链路来完成,默认有一个defaultipsitelink(好像记得是这个名字)。目前这个站点链接包含了三个站点,你可以自定义。
下面说一下有关站点连接的含义。
站点链接:启用站点之间的复制传输,反映了站点之间的物理连接。
如果没有站点链接,则两个站点之间不会复制,故两边里面的所有DC只会在站点内相互复制。
**一个站点链接是两个站点或多个站点之间的一种物理连接。有了站点连接,在站点内才会由KCC自动生成“连接对象”,完成站点内DC之间的复制。

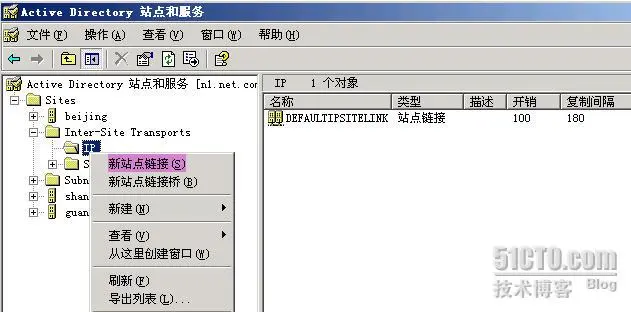

如下图所示:
![](http://img1.51cto.com/attachment/200909/200909271254040285284.jpg?x-oss-process=image/resize,w_1400/format,webp)

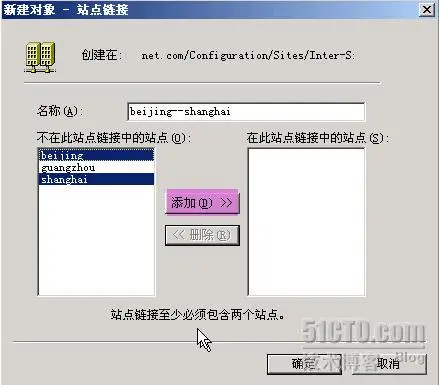

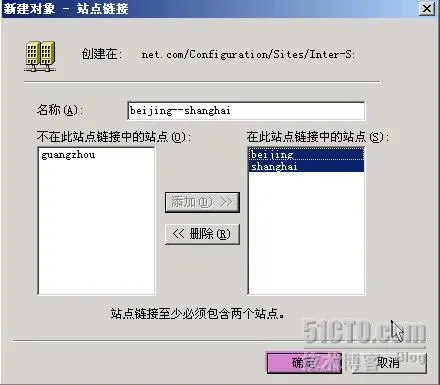

然后在下图输入相应的名字,这是北京和上海之间的站点连接。选择对并单击“添加”,这样就建好一个站点连接。如下所示:
![](http://img1.51cto.com/attachment/200909/200909271254040364328.jpg?x-oss-process=image/resize,w_1400/format,webp)
![](http://img1.51cto.com/attachment/200909/200909271254040376272.jpg?x-oss-process=image/resize,w_1400/format,webp)
用类似的方法完成北京和广东/广东和上海之间的站点连接,这假设你在物理上真实存在相应的链路,如果没有就不要创建了。

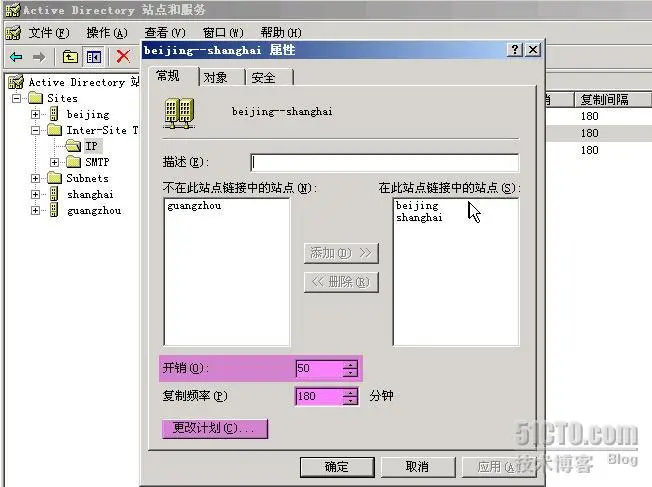

在下图我们编辑任一个站点连接的属性,可以设置开销值(实际物理链路带宽越高其值越小,代表线路越优先)和复制频率。这里的复制计划说明你可以让你的站点在不同的时间进行复制,如在夜间等,此处就不多说了。
![](http://img1.51cto.com/attachment/200909/200909271254040386928.jpg?x-oss-process=image/resize,w_1400/format,webp)

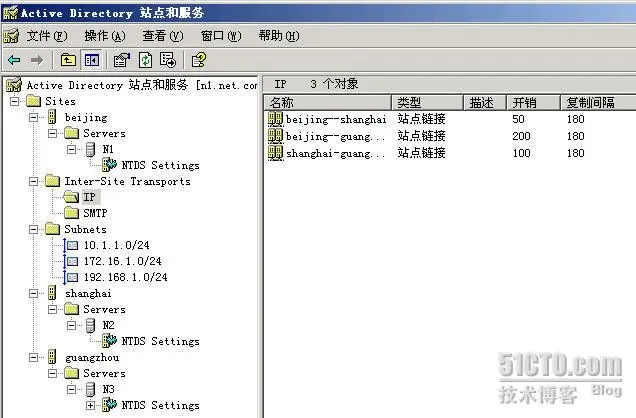

最终站点的结构如下图所示:
![](http://img1.51cto.com/attachment/200909/200909271254040397505.jpg?x-oss-process=image/resize,w_1400/format,webp)
这样部署下来,我们就实现了上述所说的各项优点!!!
不知各位学的如何,看明白了吗?好累,连写代搭环境,近两个小时!希望大家顶一下!!有问题可直接留言!!!
<版权所有,转载请注明出处!千山岛主>
注:如何各位想做实验,可以利用VPC或VMware自己搭建环境,不过需要用2003做路由器,如果要完整做下来,也包括客户端的话,需要6台虚拟机。哈哈,够强吧,其实各位做时可以搭建两个站点就可以了,需要4台虚机即可。
