使用Cisco Packet Tracer练习无线

2017-11-14 2967

版权

本文内容由阿里云实名注册用户自发贡献，版权归原作者所有，阿里云开发者社区不拥有其著作权，亦不承担相应法律责任。具体规则请查看《阿里云开发者社区用户服务协议》和《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容，填写侵权投诉表单进行举报，一经查实，本社区将立刻删除涉嫌侵权内容。

简介：

以前学NA的时候不用过它。今天又拿起它来做一下无线实验，感觉还真不错呢？

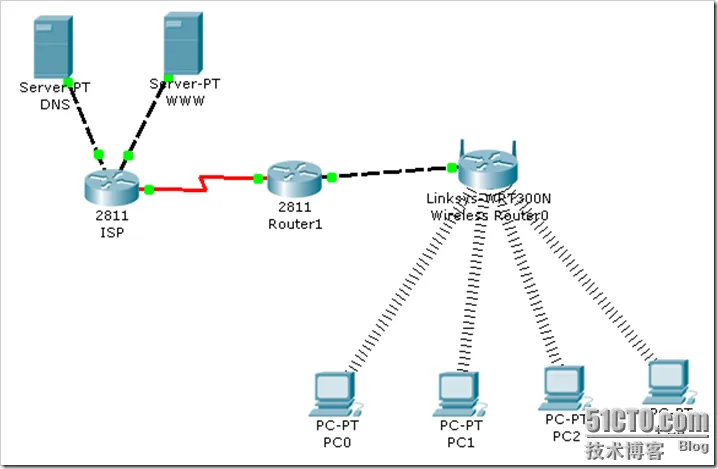

拓扑图如下：

在ISP背后接了一台DNS服务器与一个WWW服务器，现在Router1模拟公司的路由器，在公司的路由器背后接了一台t300n的无线路由器，下面4台PC，通过添加了无线网卡，连接到无线路由器上，然后通过公司内部的路由器访问外面的WWW服务器。

那么我们现在来看看如何实现呢？

先把isp与Router1的配置好！

Server端的配置：

Router> en
Router# conf t
nter configuration commands, one per line. End with CNTL/Z.
Router(config)# no ip domain-lookup
Router(config)# host Server
Server(config)# line con 0
Server(config-line)# logg syn
Server (config-line)# exec-timeout 0 0
Server (config-line)# exit
Server (config)# int s0/0/0
Server (config-if)# ip add 202.1.1.1 255.255.255.0
Server(config-if)# ip nat outside
Server (config-if)# no shut
%LINK-5-CHANGED: Interface Serial0/0/0, changed state to down
Server (config-if)# int fa0/0
Server (config-if)# ip add 192.16.1.1 255.255.255.0
Server(config-if)# ip nat inside
Server (config-if)# no shut
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Server (config-if)# exit
Server(config)# access-list 1 permit 192.168.1.0 0.0.0.255
Server(config)# ip nat inside source list 1 interface s0/0/0 overload
Server (config)# ip route 0.0.0.0 0.0.0.0 s0/0/0
Server (config)# exit
Server#

ISP端的配置：

Router> en

Router# conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)# host ISP

ISP(config)# no ip domain-lookup

ISP(config)# line con 0

ISP(config-line)# logg syn

ISP(config-line)# exec-timeout 0 0

ISP(config-line)# exit

ISP(config)# int s0/0/0

ISP(config-if)# ip add 202.1.1.2 255.255.255.0

ISP(config-if)# no shut

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up

ISP(config-if)# clock rate 64000

ISP(config-if)# exit

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up

ISP(config)# int fa0/0

ISP(config-if)# ip add 202.2.2.2 255.255.255.0

ISP(config-if)# no shut

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

ISP(config-if)# int fa0/1

ISP(config-if)# ip add 202.3.3.3 255.255.255.0

ISP(config-if)# no shut

%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

ISP(config-if)# exit

ISP(config)#

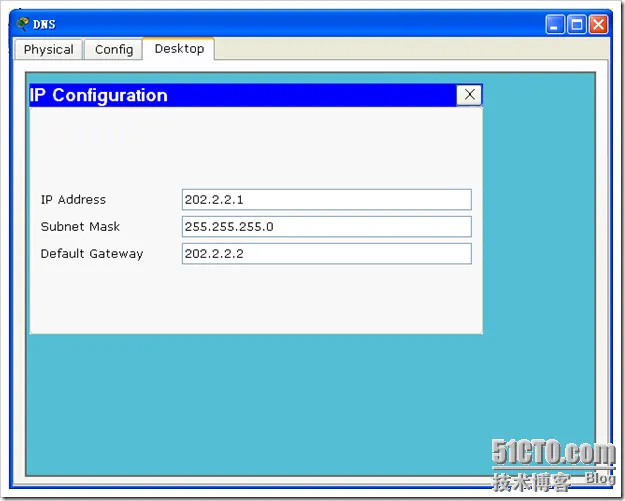

现在我们将DNS服务器配置起来：

在这里做一个域名解析，以便我们等一会我们公司内部那4台PC通过这个域名去访问我们的WWW服务器。

配置WWW服务器：

WWW服务默认是开启了的，所以不必我们再去开启一次。

现在ISP这边我们已经配置好了，我们现在来看看，如何配置无线路由器。我发觉这个无线路由器的模拟程序也真机基本上是一样的。

在上面那里我们可以有两个先项，一个是自动配置，通过DHCP获取得来，另一个就是手工配置的。在我们现实生活中，还可以设置一个PPPOE拨号。我们可以直接用它通过ADSL拨号上网使用。但是这里就没有这个了。

下图就是我们通过手工指定的配置。相信大家应该看得懂吧！这里就不多说了。（注意这个接中是Internet那个接口上的配置哦，真实机是WAN口，就是与上级路由器通信的接口）

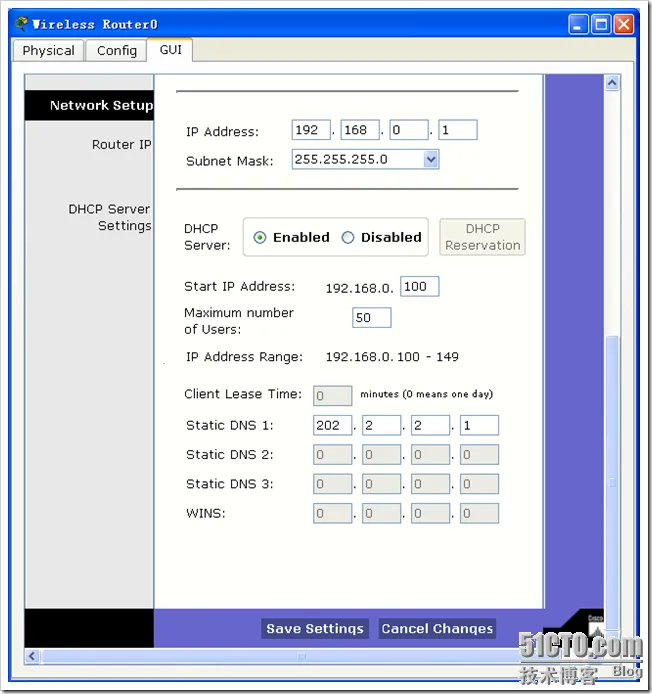

下面这个图还是接在上面的那个图上的。下面这个图就是给通过无线或者有线接入进来的用户自动分配IP地址，说白了就是DHCP功能。

注意配置完了要点Save Setting（保存配置）。不然配置不生效哦。

进入“Wireless”无线配置：

Network Mode：网络模式 Mixed表示混合型，不管你是A/B/G那种类型都可以使用。

Network Name（SSID）：表示无线网络显示SSID的名称：如下图的（SCCNC-MOT-SWDS-E）：

设置好以后记住保存哦。

下面这个选项是设置无线网络加密的。在这里提供加密的方式有以下几种（默认是禁用了的）

而这里我们就先择一个WPA2

Encryption:使用AES来进行加密。

Passphraes：是加密密码。

在这里要注意的是，我们模拟器的PC上面只支持WEP安全模式。

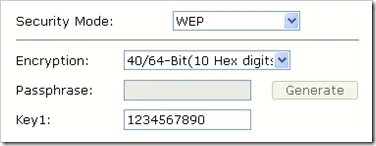

所以我们这里将它改成WEP安全模式。

有人可能会问，那这里的这个无线安全可以不要吗？我的回答是：可以的。如果不设置的话，别人只的PC只有要无线网卡，再加上有又刚才在你无线网络覆盖区域内的话，那么别人就可以免费上网了！呵呵。（我有时候就经常免费上别人的网）。

Wireless MAC Filter

这项表示可以修改MAC地址，但是这个模拟器不能修改，在真机上面是可以修改的。

这一项里面它可以用来限制你那些PC能访问那些端口之类的，但是这个具体没有使用过。

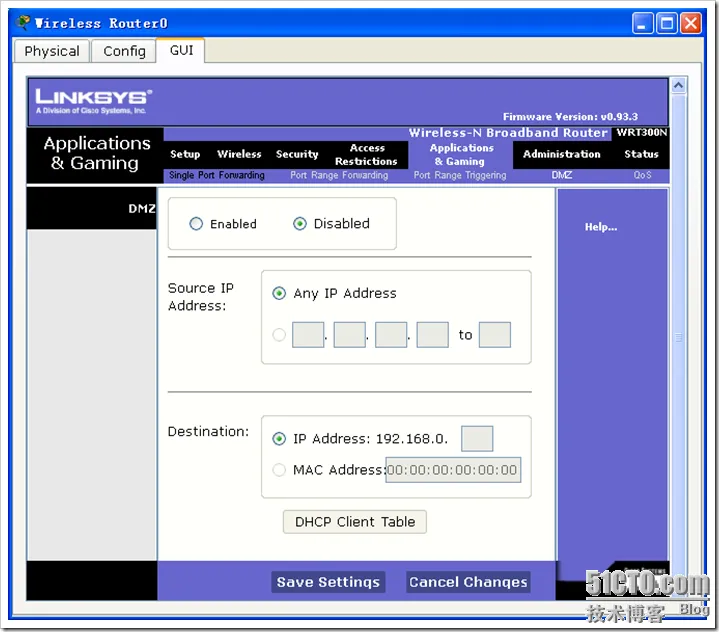

这里上它某一台PC放在DMZ区域，以供外网来进行访问。

在这里面就是一些管理员密码，是否允许远程管理之类的。

这就是最后一个，查看当前状态信息。好了到此为止，我们的无线路由器就配置到这里。那么我们现在来看看我们的PC又该如何来配置呢？

在PC上默认只有一个“快速以太网”接口，而没有无线网卡的，那么我们先来看看如何给我们的PC添加无线网卡呢？

第一步：点击PC电源开关，将PC关机。

第二步：将PC下部的以太网卡拖到我剑头指的那个地方，将以太网卡删除掉

第三步：再将无线网卡拖到刚才以太网卡的那个位置。

第四步：再点击PC电源开关，将PC开机。

这四步就是给我们模拟器中的普通PC添加无线网卡。

那么现在我们无线网卡也添加了，那我们现在如果将这台PC添加到我们的无线中去呢？

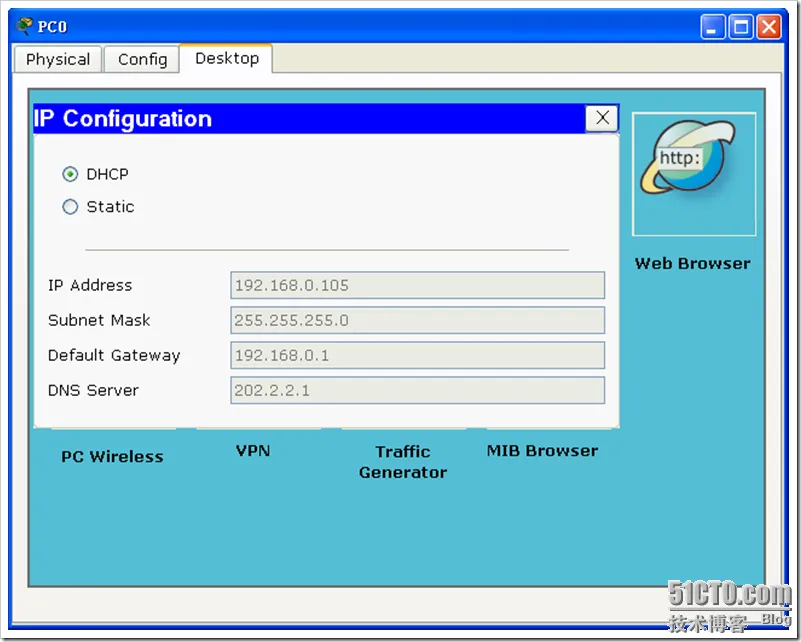

进入“Desktop”里面点击如上图的“PC Wireless”无线网络。

而在这里，只有将我们连接进了我们无线路由器上以后，这两项才会显示。

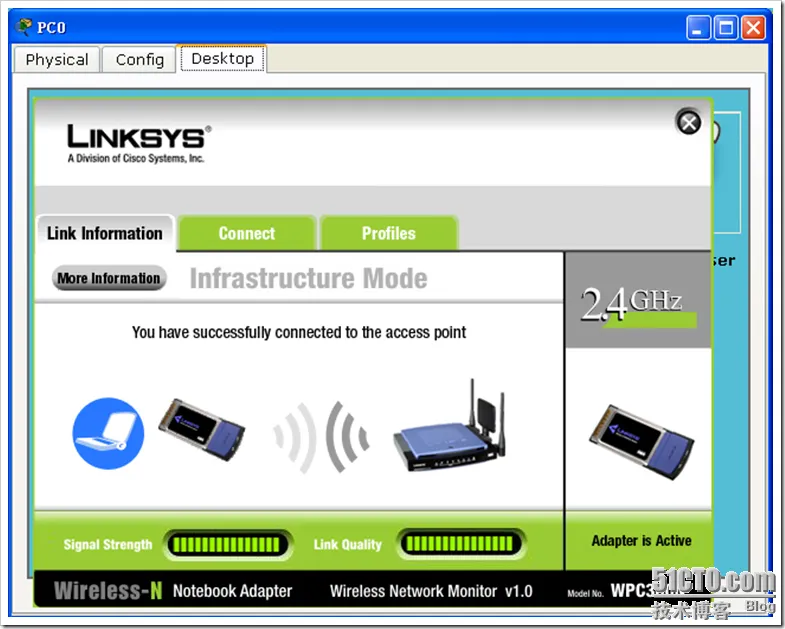

而在“Wireless Network Name”这下面有一个无线网络，名称为“Default”，在右边的“Site Intormation”这里面显示了这个台线路由器的一些信息。如支持网络类型有“Mixed B/G/N”安全模式使用的是“WEP”还有MAC地址等。这时当我们先中“Default”点击右边的“connect”进行连接。
