【.Net MF网络开发板研究-06】以太网转串口

简介:
+关注继续查看
     以太网转串口是工控领域最常见的智能通信模块,有的是一网口转1串口,有的是一网口转4串口,最多的可以达到一转16串口(好像有的最多可以支持32串口)。如果该类模块做的足够完善,可以提供一个windows系统的设备驱动,安装后,在windows系统上就可以看到虚拟出的串口了。不过这样做,虽然简便了开发,但是性能有些问题,所以有的模块还支持直接用TCPUDP进行连接,不同端口号对应不同的串口,这样编程可以达到一个比较高的数据吞吐量(我在上个公司用Moxa 5630模块开发隧道广告的数据通信时,就遇到类似问题,也就是最大限度地提高单位时间的数据吞吐量)。

       现在我们就用.NET MF网络开发板做一个一网口转1串口示例演示。
核心代码如下:
       public ProcessClientRequest(Socket clientSocket, Boolean asynchronously)
        {
            sp.Open();
            sp.DataReceived += new SerialDataReceivedEventHandler(sp_DataReceived);
            //--
            m_clientSocket = clientSocket;
            if (asynchronously) // Spawn a new thread to handle the request.
                new Thread(ProcessRequest).Start();
            else ProcessRequest();
        }
        void sp_DataReceived(object sender, SerialDataReceivedEventArgs e)
        {
            if (sp.BytesToRead > 0)
            {
                byte[] bytData = new byte[sp.BytesToRead];
                sp.Read(bytData, 0, bytData.Length);
                string s = new string(System.Text.UTF8Encoding.UTF8.GetChars(bytData));
                System.TinyGUI.Graphics.Print("<<< " + s + "\r\n"); //显示串口接收的数据
                m_clientSocket.Send(bytData);     //把串口接收的数据通过网络发送出去
            }
        }
        private void ProcessRequest()
        {
            const Int32 c_microsecondsPerSecond = 1000000;
            // 'using' ensures that the client's socket gets closed.
            using (m_clientSocket)
            {
                while (true)
                {
                    // Wait for the client request to start to arrive.
                    Byte[] buffer = new Byte[1024];
                    if (m_clientSocket.Poll(5 * c_microsecondsPerSecond, SelectMode.SelectRead))
                    {
                        // If 0 bytes in buffer, then the connection has been closed,
                        // reset, or terminated.
                        if (m_clientSocket.Available == 0) return;
                        // Read the first chunk of the request (we don't actually do
                        // anything with it).
                        Int32 bytesRead = m_clientSocket.Receive(buffer, m_clientSocket.Available, SocketFlags.None);
                        byte[] bytData = new byte[bytesRead];
                        Array.Copy(buffer, bytData, bytData.Length);

                        string s = new string(System.Text.UTF8Encoding.UTF8.GetChars(bytData));
                        System.TinyGUI.Graphics.Print(">>> "+s+"\r\n"); //显示网络接收的数据
                        //---------------------------
                        if (sp.IsOpen)
                        {
                            sp.Write(bytData, 0, bytData.Length); //通过串口发送出去
                            sp.Flush();
                        }
                        //---------------------------
                    }
                }
      }
 把代码部署开发板后执行,我们直接用我们的TCP Client工具进行测试(下载地址如下:http://www.sky-walker.com.cn/MFRelease/Tools/YFTCPClient.rar)。
打开任意一个串口调试工具,设置波特率115200,准备和TCP Client进行通信。
(开发板有两个串口,其中COM1我们把它设为Debug口,所以不能使用了,我们用的是COM2口)。
测试过程图如下:

可以看出TCP Client工具所发出的信息,串口调试助手已经收到,同样,串口调试助手所发的数据,TCP Client也可以收到。
此时开发板运行状态图如下:

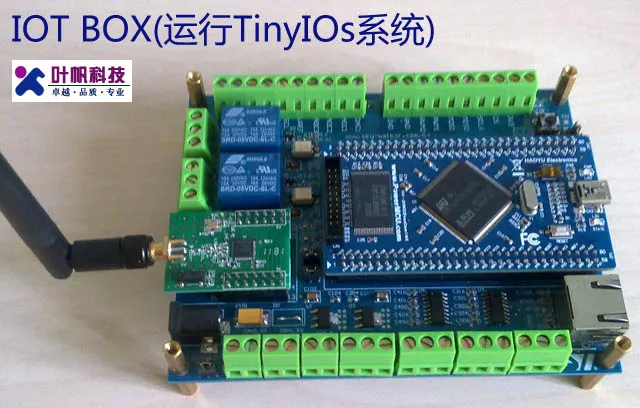

其实,我们比较“牛”一点的是一个网口可以转6个串口(其中一个连接Zigbee,一个是RS485,还带若干IO)的物联网网关模块(如下图),该系统基于STM32F207,正在调试过程中。










本文转自yefanqiu51CTO博客,原文链接:http://blog.51cto.com/yfsoft/657623,如需转载请自行联系原作者
