GNS3与抓包工具Wireshark的关联

简介:

(一)前言

本博文分享GNS3与Wireshark关联的方法。

显然现在网络上已经有类似的文章分享,而本博文旨在提供更清晰详细的过程给大家。


(二)准备

GNS3软件+Wireshark

GNS3下载:http://pan.baidu.com/s/1o6DRLG2

Wireshark下载:http://pan.baidu.com/s/1qWDhKKk

链接长期有效,如失效,请与博主联系。


(三)实验

GNS3和Wireshark都安装好后执行以下操作:

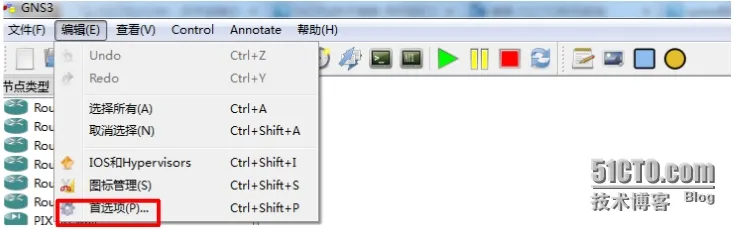

1.打开GNS3“首选项”选项

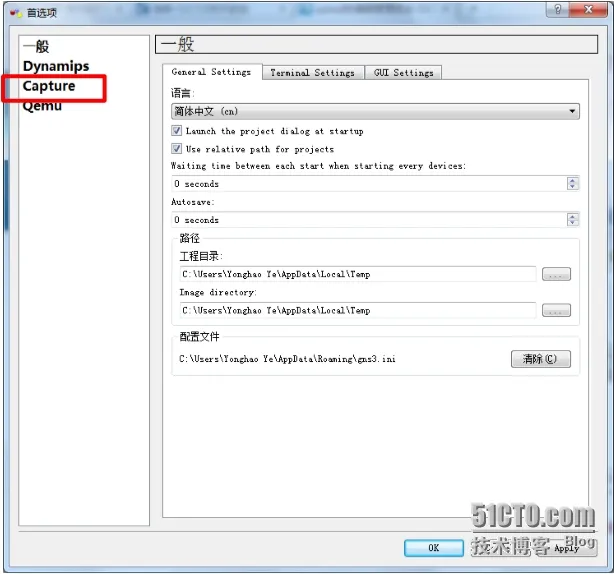

2.进入“首选项”窗口,选择“Capture”选项

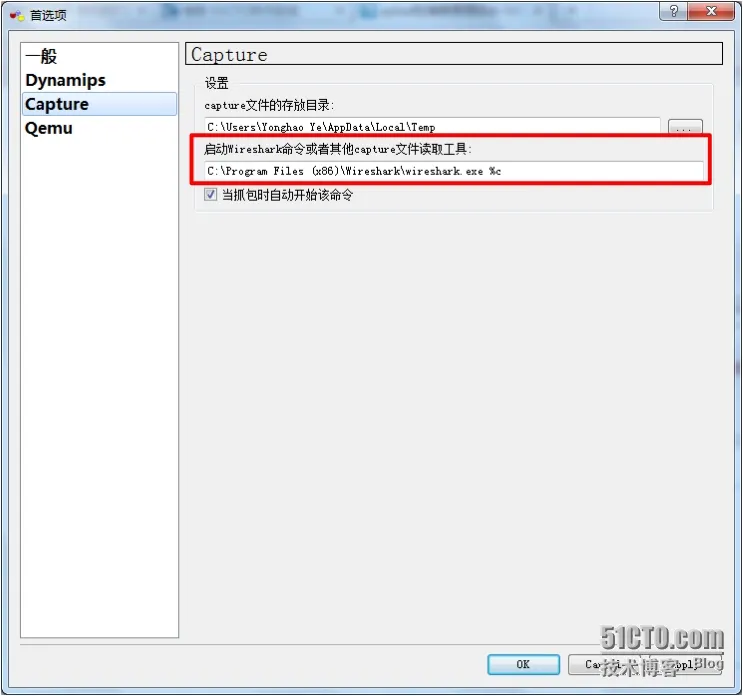

红色窗口内信息即是我们要修改的(这里我已经事先改好),关键是要找到抓包软件Wireshark的安装路径,如图所示,这里博主的Wireshark软件安装路径为:C:\Program Files (x86)\Wireshark\wireshark.exe,注意到后面还有“%c”符号,必须严格按照此操作去做,否则在GNS3上抓包时是无法启动Wireshark(即使已成功安装)。

至于安装路径的查找,相对简单,这里不再提及,只是强调必须按照以下格式填写:

C:\Program Files (x86)\Wireshark\wireshark.exe %c


4.设置完成后可按如下操作进行抓包

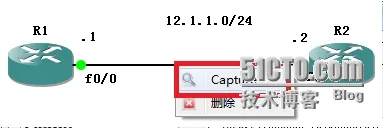

(1)在链路上右键,可看到“Cature”选项

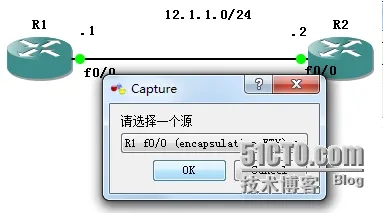

(2)点击后,选择要进行抓包的接口,点“OK”选项



(3)进入到Wireshark界面

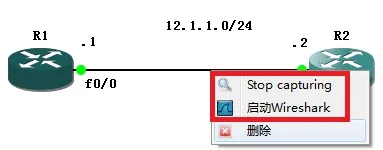

(5)此时在链路上点击右键


可看到有两个选项:

Stop capturing:停止抓包

启动Wireshark:抓取此操作前链路上通过的数据

这里选择“启动Wireshark”

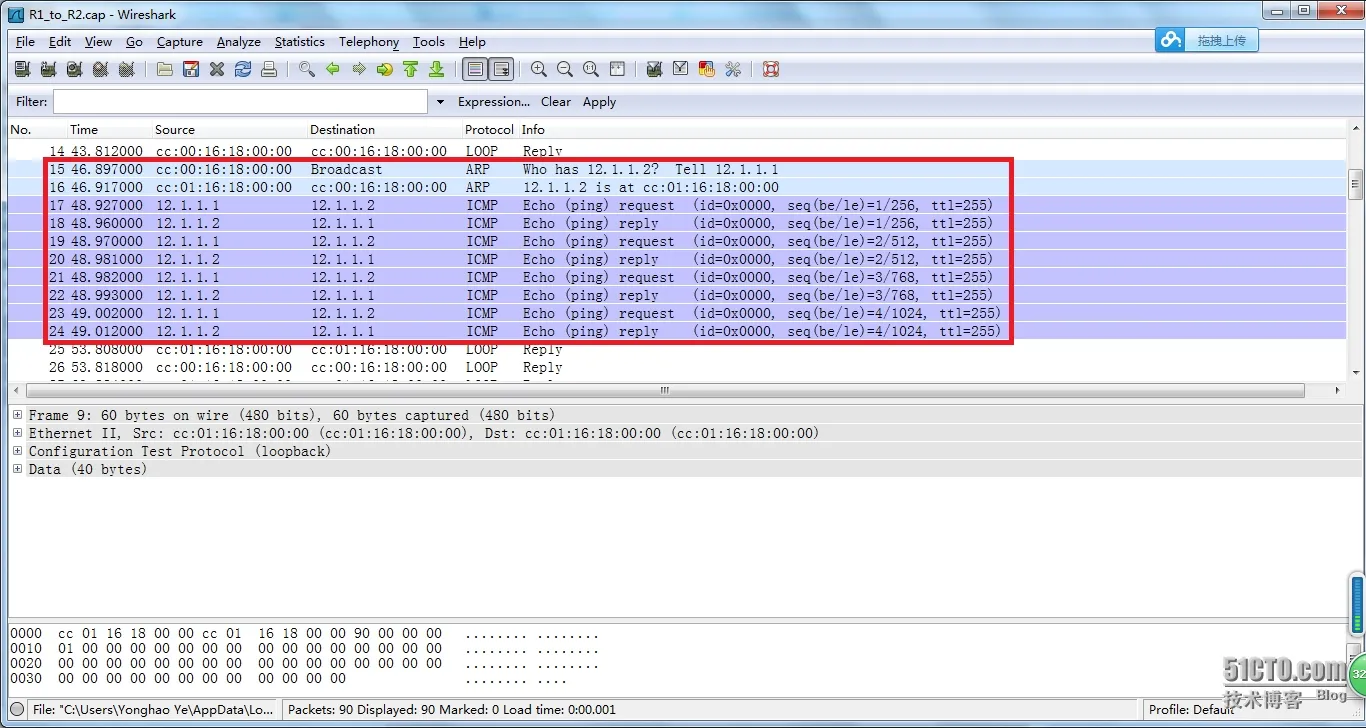

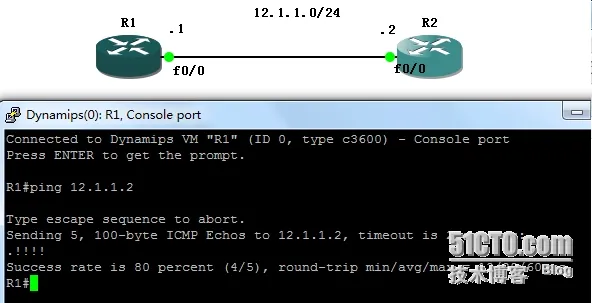

(6)可再次进入Wireshark界面,并看到我们刚刚执行Ping操作的Ping包


此实验完成,如有操作上的疑问,请在博文上留言,博主会随时跟踪。
