lucene反向索引——倒排表无论是文档号及词频,还是位置信息,都是以跳跃表的结构存在的

简介:

转自:http://www.cnblogs.com/forfuture1978/archive/2010/02/02/1661436.html

4.2. 反向信息

反向信息是索引文件的核心,也即反向索引。

反向索引包括两部分,左面是词典(Term Dictionary),右面是倒排表(Posting List)。

在Lucene中,这两部分是分文件存储的,词典是存储在tii,tis中的,倒排表又包括两部分,一部分是文档号及词频,保存在frq中,一部分是词的位置信息,保存在prx中。

  • Term Dictionary (tii, tis)
    • –> Frequencies (.frq)
    • –> Positions (.prx)

4.2.1. 词典(tis)及词典索引(tii)信息

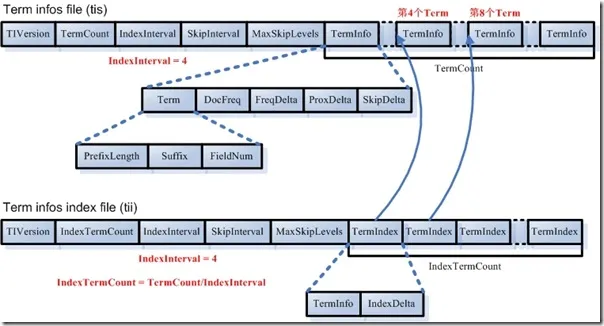

termdictionary

在词典中,所有的词是按照字典顺序排序的。

  • 词典文件(tis)
    • TermCount:词典中包含的总的词数
    • IndexInterval:为了加快对词的查找速度,也应用类似跳跃表的结构(lucene版本应该比较老!最新的是FST),假设IndexInterval为4,则在词典索引(tii)文件中保存第4个,第8个,第12个词,这样可以加快在词典文件中查找词的速度。
    • SkipInterval:倒排表无论是文档号及词频,还是位置信息,都是以跳跃表的结构存在的,SkipInterval是跳跃的步数。
    • MaxSkipLevels:跳跃表是多层的,这个值指的是跳跃表的最大层数。
    • TermCount个项的数组,每一项代表一个词,对于每一个词,以前缀后缀规则存放词的文本信息(PrefixLength + Suffix),词属于的域的域号(FieldNum),有多少篇文档包含此词(DocFreq),此词的倒排表在frq,prx中的偏移量(FreqDelta, ProxDelta),此词的倒排表的跳跃表在frq中的偏移量(SkipDelta),这里之所以用Delta,是应用差值规则。
  • 词典索引文件(tii)
    • 词典索引文件是为了加快对词典文件中词的查找速度,保存每隔IndexInterval个词。
    • 词典索引文件是会被全部加载到内存中去的。
    • IndexTermCount = TermCount / IndexInterval:词典索引文件中包含的词数。
    • IndexInterval同词典文件中的IndexInterval。
    • SkipInterval同词典文件中的SkipInterval。
    • MaxSkipLevels同词典文件中的MaxSkipLevels。
    • IndexTermCount个项的数组,每一项代表一个词,每一项包括两部分,第一部分是词本身(TermInfo),第二部分是在词典文件中的偏移量(IndexDelta)。假设IndexInterval为4,此数组中保存第4个,第8个,第12个词。。。
  • 4.2.2. 文档号及词频(frq)信息

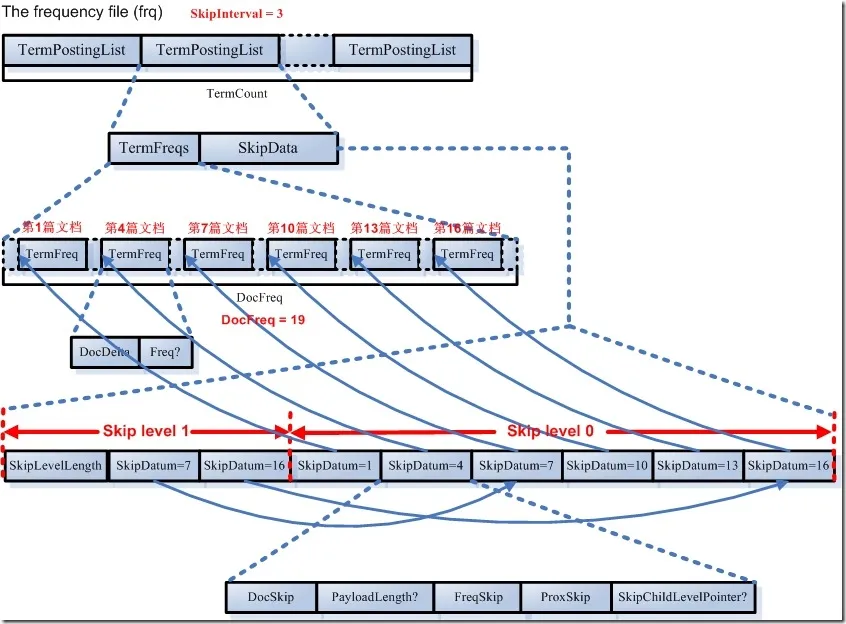

frq

文档号及词频文件里面保存的是倒排表,是以跳跃表形式存在的。

  • 此文件包含TermCount个项,每一个词都有一项,因为每一个词都有自己的倒排表。
  • 对于每一个词的倒排表都包括两部分,一部分是倒排表本身,也即一个数组的文档号及词频,另一部分是跳跃表,为了更快的访问和定位倒排表中文档号及词频的位置。
  • 对于文档号和词频的存储应用的是差值规则和或然跟随规则,Lucene的文档本身有以下几句话,比较难以理解,在此解释一下:

xxx

  • 对于跳跃表的存储有以下几点需要解释一下:
    • 跳跃表可根据倒排表本身的长度(DocFreq)和跳跃的幅度(SkipInterval)而分不同的层次,层次数为NumSkipLevels = Min(MaxSkipLevels, floor(log(DocFreq/log(SkipInterval)))).
    • 第Level层的节点数为DocFreq/(SkipInterval^(Level + 1)),level从零计数。
    • 除了最低层之外,其他层都有SkipLevelLength来表示此层的二进制长度(而非节点的个数),方便读取某一层的跳跃表到缓存里面。
    • 高层在前,低层在后,当读完所有的高层后,剩下的就是最低一层,因而最后一层不需要SkipLevelLength。这也是为什么Lucene文档中的格式描述为 NumSkipLevels-1, SkipLevel,也即低NumSKipLevels-1层有SkipLevelLength,最后一层只有SkipLevel,没有SkipLevelLength。
    • 除最低层以外,其他层都有SkipChildLevelPointer来指向下一层相应的节点。
    • 每一个跳跃节点包含以下信息:文档号,payload的长度,文档号对应的倒排表中的节点在frq中的偏移量,文档号对应的倒排表中的节点在prx中的偏移量。
    • 虽然Lucene的文档中有以下的描述,然而实验的结果却不是完全准确的:

Example: SkipInterval = 4, MaxSkipLevels = 2, DocFreq = 35. Then skip level 0 has 8 SkipData entries, containing the 3rd, 7th, 11th, 15th, 19th, 23rd, 27th, and 31st document numbers in TermFreqs. Skip level 1 has 2 SkipData entries, containing the 15th and 31st document numbers in TermFreqs.

按照描述,当SkipInterval为4,且有35篇文档的时候,Skip level = 0应该包括第3,第7,第11,第15,第19,第23,第27,第31篇文档,Skip level = 1应该包括第15,第31篇文档。

然而真正的实现中,跳跃表节点的时候,却向前偏移了,偏移的原因在于下面的代码:

  • FormatPostingsDocsWriter.addDoc(int docID, int termDocFreq)
    • final int delta = docID - lastDocID;
    • if ((++df % skipInterval) == 0)
      • skipListWriter.setSkipData(lastDocID, storePayloads, posWriter.lastPayloadLength);
      • skipListWriter.bufferSkip(df);

从代码中,我们可以看出,当SkipInterval为4的时候,当docID = 0时,++df为1,1%4不为0,不是跳跃节点,当docID = 3时,++df=4,4%4为0,为跳跃节点,然而skipData里面保存的却是lastDocID为2。

所以真正的倒排表和跳跃表中保存一下的信息:

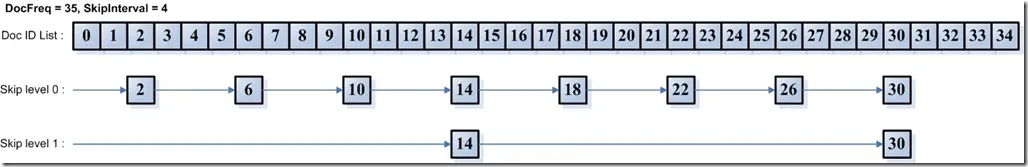

luceneskiplist

4.2.3. 词位置(prx)信息

prx

词位置信息也是倒排表,也是以跳跃表形式存在的。

  • 此文件包含TermCount个项,每一个词都有一项,因为每一个词都有自己的词位置倒排表。
  • 对于每一个词的都有一个DocFreq大小的数组,每项代表一篇文档,记录此文档中此词出现的位置。这个文档数组也是和frq文件中的跳跃表有关系的,从上面我们知道,在frq的跳跃表节点中有ProxSkip,当SkipInterval为3的时候,frq的跳跃表节点指向prx文件中的此数组中的第1,第4,第7,第10,第13,第16篇文档。
  • 对于每一篇文档,可能包含一个词多次,因而有一个Freq大小的数组,每一项代表此词在此文档中出现一次,则有一个位置信息。
  • 每一个位置信息包含:PositionDelta(采用差值规则),还可以保存payload,应用或然跟随规则。

五、总体结构

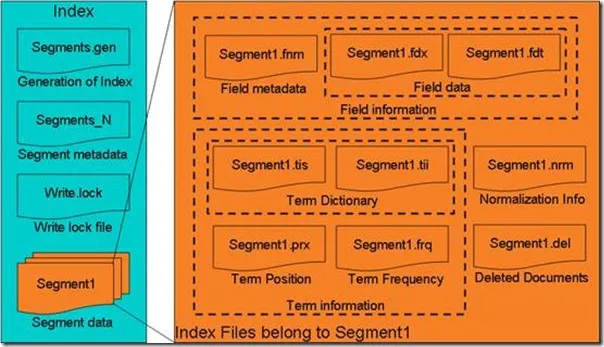

clip_image002

  • 图示为Lucene索引文件的整体结构:
    • 属于整个索引(Index)的segment.gen,segment_N,其保存的是段(segment)的元数据信息,然后分多个segment保存数据信息,同一个segment有相同的前缀文件名。
    • 对于每一个段,包含域信息,词信息,以及其他信息(标准化因子,删除文档)
    • 域信息也包括域的元数据信息,在fnm中,域的数据信息,在fdx,fdt中。
    • 词信息是反向信息,包括词典(tis, tii),文档号及词频倒排表(frq),词位置倒排表(prx)。

大家可以通过看源代码,相应的Reader和Writer来了解文件结构,将更为透彻。















本文转自张昺华-sky博客园博客,原文链接:http://www.cnblogs.com/bonelee/p/6394920.html,如需转载请自行联系原作者
