无涯 原文 C# 绘制矢量图形 [原创]
近来参与了一个项目，软件主要的功能就是使用C#画矢量图，然后导出到Word、Excel、Powerpoint中，并且能够再次被编辑。以下是我们的解决过程：
首先应该确定在Office文档中可编辑图形使用的格式；学习了相关资料，了解到Office文档主要支持三种矢量图的格式：1、VML图形，2、WMF 文件格式，3、EMF文件格式。由于VML图开一般使用HTML语言进行描述，不便于进行操作，因此决定采用WMF和EMF文件格式。
接下来的工作就是要让C#根据提供的数据生成WMF或EMF格式的矢量图形；学习了C#提供的GDI+绘图类库，GDI+可以绘制矢量图形，代码示例如下：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
|
/// <summary>
/// 导出为 Emf 或 Wmf 文件
/// </summary>
/// <param name="filePath">文件路径</param>
/// <returns>是否成功</returns>
private
bool
Export(
string
filePath)
{
try
{
Bitmap bmp =
new
Bitmap(220,220);
Graphics gs = Graphics.FromImage(bmp);
Metafile mf =
new
Metafile(filePath,gs.GetHdc());
Graphics g = Graphics.FromImage(mf);
Draw(g);
g.Save();
g.Dispose();
mf.Dispose();
return
true
;
}
catch
{
return
false
;
}
}
/// <summary>
/// 绘制图形
/// </summary>
/// <param name="g">用于绘图的Graphics对象</param>
private
void
Draw(Graphics g)
{
HatchBrush hb =
new
HatchBrush(HatchStyle.LightUpwardDiagonal, Color.Black, Color.White);
g.FillEllipse(Brushes.Gray,10f,10f,200,200);
g.DrawEllipse(
new
Pen(Color.Black,1f),10f,10f,200,200);
g.FillEllipse(hb,30f,95f,30,30);
g.DrawEllipse(
new
Pen(Color.Black,1f),30f,95f,30,30);
g.FillEllipse(hb,160f,95f,30,30);
g.DrawEllipse(
new
Pen(Color.Black,1f),160f,95f,30,30);
g.FillEllipse(hb,95f,30f,30,30);
g.DrawEllipse(
new
Pen(Color.Black,1f),95f,30f,30,30);
g.FillEllipse(hb,95f,160f,30,30);
g.DrawEllipse(
new
Pen(Color.Black,1f),95f,160f,30,30);
g.FillEllipse(Brushes.Blue,60f,60f,100,100);
g.DrawEllipse(
new
Pen(Color.Black,1f),60f,60f,100,100);
g.FillEllipse(Brushes.BlanchedAlmond,95f,95f,30,30);
g.DrawEllipse(
new
Pen(Color.Black,1f),95f,95f,30,30);
g.DrawRectangle(
new
Pen(System.Drawing.Brushes.Blue,0.1f),6,6,208,208);
g.DrawLine(
new
Pen(Color.Black,0.1f),110f,110f,220f,25f);
g.DrawString(
"剖面图"
,
new
Font(
"宋体"
,9f),Brushes.Green,220f,20f);
}
|
产生的图形如下：
放大后效果：

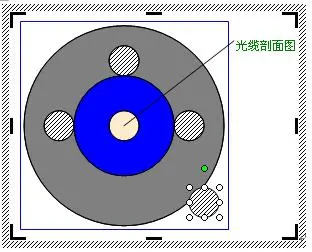

在Word 中编辑图形的效果：
至此，实现了该软件的技术要求功能。
