首先要将下载的NPlot.dll加到工具箱里，拖一个控件到窗体上，声明using NPlot。

一、入门

1. 对所绘的图进行打印与保存

  View Code

2. 放大缩小

3. 各种绘图

  View Code

二、图表控件­­­NPlot的基本用法

　　图表控件一直是很难找的，特别是免费又强大的。NPlot是一款非常难得的.Net平台下的图表控件，能做各种曲线图，柱状图，饼图，散点图，股票图等，而且它免费又开源，使用起来也非常符合程序员的习惯。
唯一的缺点就是文档特别难找，难读。通过对其文档的阅读和对示例程序源代码的分析，现在将NPlot的基本概念整理如下：
NPlot的命名空间包括NPlot,NPlot.Bitmap,NPlot.Web,NPlot.Web.Design,NPlot.Windows等，其中最核心的，管理各种图表的类都属于NPlot命名空间，NPlot.Bitmap针对位图的管理，NPlot.Web,NPlot.W
eb.Design和NPlot.Windows则可视为NPlot图表在Web Form和Windows Form上的容器(PlotSurface2D)。这些容器可以拖到Form上，也可以位于其他容器之中。

图表控件­­­NPlot下载

　　Download Link

Visual Studio上的配置和使用

　　要在应用程序中应用NPlot控件，首先要把所下载的NPlot.dll添加到.Net工程中。并将其添加到工具箱托盘中。添加方式为：在工具箱上单击右键，选择“选择项”，会出现“选择工具箱项”对话框，在“.Net Framew
orks组件”属性页，选择浏览，找到NPlot.dll添加到工具箱项。这时工具箱中会出现NPlot控件。在设计应用程序界面时，可以将其拖入应用程序界面，系统会在代码中自动创建一个PlotSurface2D对象。PlotSurface2D对象是NPlot图表的容器，所有的图表图形，坐标，标题（都继承IDrawable接口）等各种信息都可以被加入PlotSurface2D。

　　PlotSurface2D拥有一个非常重要的方法：Add。各种图表图形，坐标，标题都可以通过Add加入PlotSurface2D对象,plot:为控件名称,并引入空间：using NPlot;

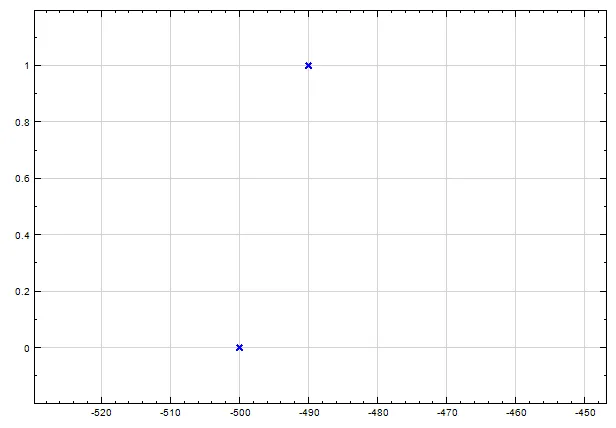

点状图代码：

  View Code

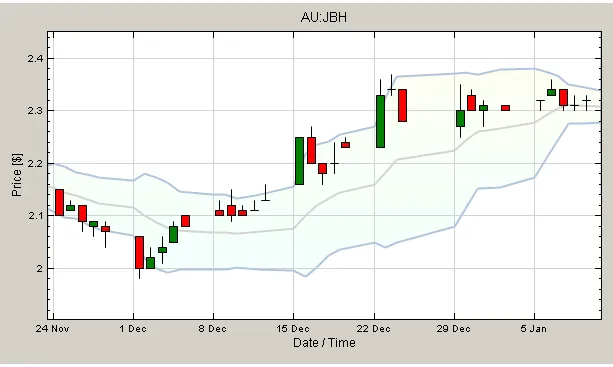

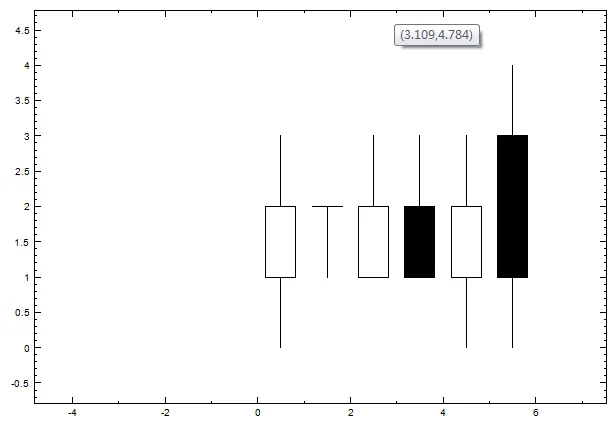

蜡烛图代码：

  View Code

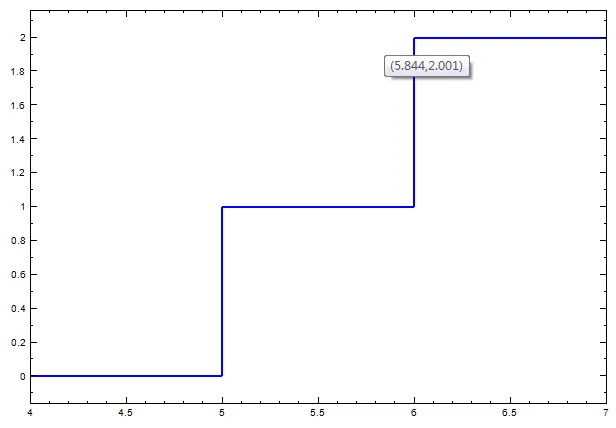

阶梯状图代码：

//StepPlot sp1 = new StepPlot();
//sp1.OrdinateData = new int[] { 0, 1, 2 };
//sp1.AbscissaData = new int[] { 4, 5, 6 };
//sp1.Label = "高度";
//sp1.Pen.Width = 2;
//sp1.Pen.Color = Color.Blue;
//plot.Add(sp1);

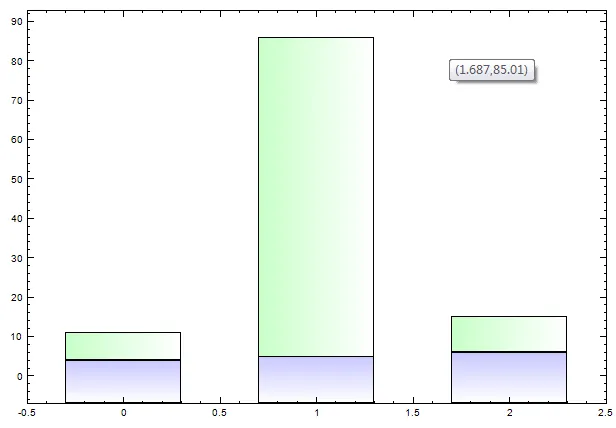

柱状图累加图代码：

//HistogramPlot hp3 = new HistogramPlot();
//hp3.AbscissaData = new int[] { 0, 1, 2 };
//hp3.OrdinateData = new int[] { 4, 5, 6 };
//hp3.BaseWidth = 0.6f;
//hp3.RectangleBrush = RectangleBrushes.Vertical.FaintBlueFade;//纵向渐变
//hp3.Filled = true;
//hp3.Label = "一月";
//HistogramPlot hp4 = new HistogramPlot();
//hp4.AbscissaData = new int[] { 0, 1, 2 };
//hp4.OrdinateData = new int[] { 7, 81, 9 };
//hp4.Label = "二月";
//hp4.RectangleBrush = RectangleBrushes.Horizontal.FaintGreenFade;//横向渐变
//hp4.Filled = true;
//hp4.StackedTo(hp3);
//plot.Add(hp3);
//plot.Add(hp4);
