视口变换在投影变换之后，视口变换的作用是将投影平面上的点转换为屏幕上的点，这是一个缩放的过程。

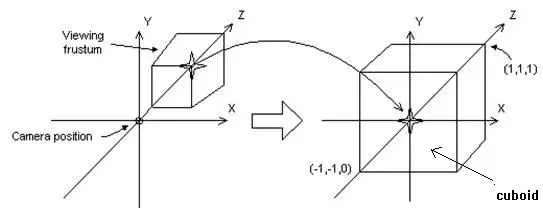

投影变换的作用是将viewing frustum（视景体）中的场景投影到一个平面上，这个平面就是投影平面，在DirectX中，使用近剪裁平面作为投影平面（z=1),关于透视投影的矩阵求解，请参考透视投影详解

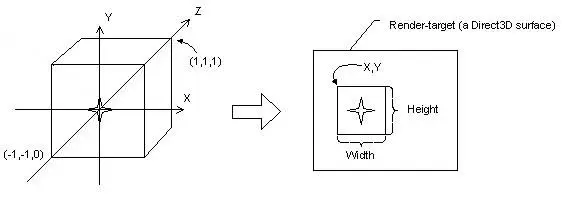

视口变换则是将这个cuboid中的物体变换到视口中，见下图。
其中cuboid的坐标范围是
而viewport的坐标范围是
注：由上图知，视口的起点为（X, Y），宽高分别为Width和Height，x轴向右为正，y轴向下为正，y轴的方向与三维坐标正好相反。视口是一个2D平面，但是在viewport变换中，Z坐标也是跟着变换的，只是在这个图中没有体现。
先求变换矩阵的第一列
Cuboid中的左上角点(-1, 1, 0, 1)映射到viewport中的起点(X, Y, MinZ, 1),
Cuboid中的右上角点(1, 1, 0, 1)映射到viewport中的点(X+Width, Y, MinZ, 1),
假设变换矩阵的第一列为[x’, y’, z’, 1]T据矩阵乘法有
[-1, 1, 0, 1]* [x’, y’, z’, 1]T = X
[1, 1, 0, 1]* [x’, y’, z’, 1]T = X+Width
对应的两个方程为
-1*x’ + 1*y’ + 0*z’ + 1*w’ = X
1*x’ + 1*y’ + 0*z’ + 1*w’ = X+Width
解之得
x’ = Width/2
y’ = 0
z’ = 0
w’ = x + Width/2
再求第二列
列方程（这里省略了x’,z’，但结果不变，下同）
y’ + 1*w’=Y
-1*y’ + 1*w’=Y+Height
解之得
y’ = -Height/2
w’ = Y + Height/2
最后求第三列
列方程
0*z’ + 1*w’ = MinZ
1*z’ + 1*w’ = MaxZ
解之得
z’ = MaxZ – MinZ
w’ = MinZ

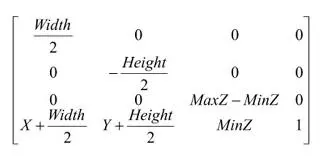

组合以上各列，得到视口变换矩阵
