Alpha混合(二)Material Alpha

简介:

Alpha值

Alpha混合是为了实现透明效果,透明到什么程度是由alpha值决定的,对于一个32位的ARGB格式的颜色来说,它的组成部分如下:



我们可以看到,最高位的一个byte表示alpha值,它并不代表实际的颜色,它是控制颜色的百分比。范围是0x00 - 0xff,也就是十进制的0-255。它可以控制256个级别的透明程度,0表示完全透明,就是什么也看不见了。255表示完全不透明。随后的三个字节分别表示红绿蓝三原色。那么alpha值是如何工作的呢?如果开启了alpha混合,假设指定了颜色为0x80ff0000,可知alpha值为0x80(十进制128),红色=0xff(十进制255),为满色,绿色和蓝色都为0。于是最终的颜色就是(128 / 255)* 255 = 128,也就是说,透明程度是原来红色的50%。

在D3D中,alpha值的来源有三种:

  • 顶点的diffuse color(漫反射光颜色)或specular color(镜面光颜色)
  • Material(材质)的diffuse color
  • 纹理的alpha channel

使用Material alpha

今天我们看一下如何使用material alpha来实现透明效果,主要的步骤如下:

定义material,并指定diffuse color

在定义Material时,一定要记得使用ZeroMemory将其清空,因为这里用的是局部变量,默认值不确定,如果不清空出现各种奇怪的效果。

复制代码
HRESULT SetupMaterial(D3DXCOLOR color)
{
    D3DMATERIAL9 material;
    ZeroMemory(&material, sizeof(material));

    material.Ambient = color;
    material.Diffuse = color;
    material.Specular = color;
    material.Emissive = color;

    g_pd3dDevice->SetMaterial(&material);

    return D3D_OK;
}
复制代码

设置material为红色,且alpha值为0x80,这样产生的透明效果是原来颜色的50%。

// Setup material
DWORD color = 0x80ff0000;
SetupMaterial(color);

启用光照

g_pd3dDevice->SetRenderState( D3DRS_LIGHTING , true );

设置material为diffuse material的来源

g_pd3dDevice->SetRenderState( D3DRS_DIFFUSEMATERIALSOURCE, D3DMCS_MATERIAL );

diffuse material的另外两种来源分别是顶点的diffuse color和specular color,对应代码如下

// Set vertex diffuse color as diffuse source
g_pd3dDevice->SetRenderState( D3DRS_DIFFUSEMATERIALSOURCE, D3DMCS_COLOR1 );

// Set vertex specular color as diffuse source
g_pd3dDevice->SetRenderState( D3DRS_DIFFUSEMATERIALSOURCE, D3DMCS_COLOR2 );

启用混合

g_pd3dDevice->SetRenderState(D3DRS_ALPHABLENDENABLE, true);

开始混合

在下面的代码中,前面三行是指定两个color的来源及对应的操作,这里我们选择color的来源是diffuse color,操作是直接选择color1,而忽略color2,所以中间一句实际上可以省略。关于颜色的操作,还有很多其他类型,比如相加,相减等等,详情请看D3DTSS_COLOROP这个枚举类型。中间三句是选择两个alpha值的来源及对应他们的操作,也是从diffuse color中选择alpha值,操作也是直接选择第一个alpha值,而忽略第二个。最后三行开始真正的混合操作,第一行是指定源像素的alpha因子,这里是D3DBLEND_SRCALPHA,也就是直接使用alpha值,第二行指定目标像素的alpha因子,这里是D3DBLEND_INVSRCALPHA,相当于1 - alpha,最后一行是混合类型,这里是D3DBLENDOP_ADD,相加,所以最终的计算公式就是

OutputPixel = sourceColor * alpha + destColor * (1 - alpha)

在这里,源像素是指当前我们正在绘制的像素,而目标像素是指已经绘制到backbuffer中的像素。

复制代码
// Set the color to come completely from the diffuse
g_pd3dDevice->SetTextureStageState(0, D3DTSS_COLORARG1, D3DTA_DIFFUSE); g_pd3dDevice->SetTextureStageState(0, D3DTSS_COLORARG2, D3DTA_TEXTURE); //Ignored g_pd3dDevice->SetTextureStageState(0, D3DTSS_COLOROP, D3DTOP_SELECTARG1); //Set the alpha to come completely from the diffuse g_pd3dDevice->SetTextureStageState(0, D3DTSS_ALPHAARG1, D3DTA_DIFFUSE); g_pd3dDevice->SetTextureStageState(0, D3DTSS_ALPHAARG2, D3DTA_TEXTURE); //Ignored g_pd3dDevice->SetTextureStageState(0, D3DTSS_ALPHAOP, D3DTOP_SELECTARG1); // blend g_pd3dDevice->SetRenderState(D3DRS_SRCBLEND, D3DBLEND_SRCALPHA); g_pd3dDevice->SetRenderState(D3DRS_DESTBLEND, D3DBLEND_INVSRCALPHA); g_pd3dDevice->SetRenderState(D3DRS_BLENDOP, D3DBLENDOP_ADD);
复制代码

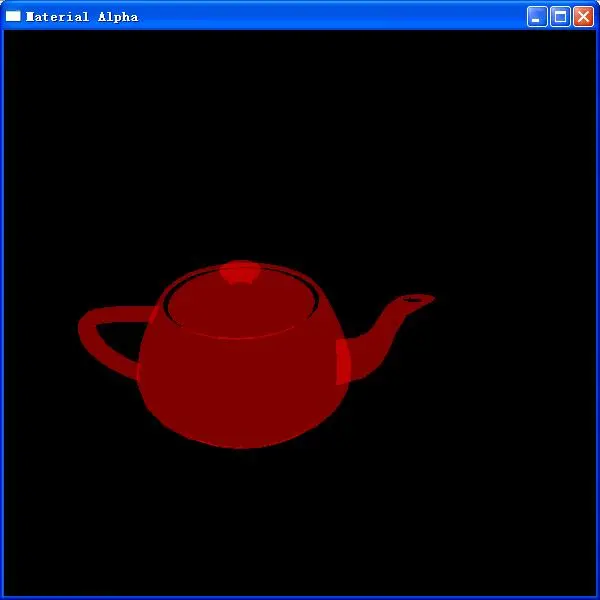

效果图

Happy coding!!!

==


本文转自zdd博客园博客,原文链接:http://www.cnblogs.com/graphics/archive/2012/08/27/2654828.html,如需转载请自行联系原作者
