How to write wireless network card driver under Linux
摘要
本文主要介绍了Linux下的无线网络相关的基础知识，从网络到无线网络再到802.11的无线网络，然后再介绍Linux无线网络的框架，最后介绍如何在Linux的框架下编写无线驱动
![[提示]](https://ucc.alicdn.com/notfound.png?x-oss-process=image/resize,w_1400/format,webp)
2012-08-09
| 修订历史 | ||
|---|---|---|
| 修订 0.2 | 2011-07-02 | crl |
|
||
| 修订 0.3 | 2012-08-09 | crl |
|
||
版权 © 2012 Crifan, http://crifan.com
目录
插图清单
- 1.1. OSI参考模型以及不同层所对应的协议
- 1.2. 802.11和OSI模型
- 5.1. 旧的Linux的网络架构
- 5.2. 新的Linux的网络架构
- 5.3. 计划的Linux的网络架构

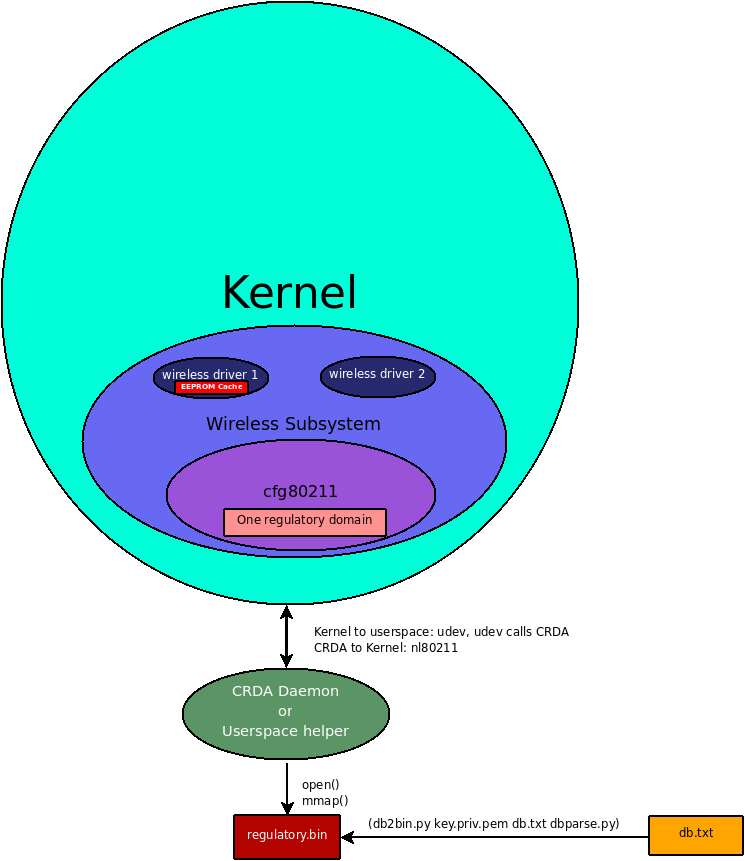

- 5.4. CRDA的架构
常用缩略词如下：
C
D
F
I
- IBSS ( IBSS)
-
Independent Basic Service Set
参见BSS.
- IEEE ( IEEE)
-
Institute of Electrical and Electronics Engineers
- ( )
-
- IETF ( IETF)
-
Internet Engineering Task Force
- IP ( IP)
-
Internet Protocol
- IPSec ( IPSec)
-
Internet Protocol security
- ISA ( ISA)
-
Integrated Services Architecture
- ISM ( ISM)
-
Industry, Scientific, and Medical
- ISO ( ISO)
-
International Organization for Standardization
- ITU-T ( ITU-T)
-
International Telecommunication Union-Telecommunication
M
P
- 搞懂如何写Linux无线网卡的驱动
- 记录所学知识。把自己搞懂的东西，能写到让别人也能理解的程度，因为这样才是真正理解了。另外现在理解了，以后还是会忘，而好记性不如烂笔头，万一哪天再需要用到这些知识，也方便查看和温习。
- 无线网络相关基础知识介绍：此贴不仅仅是要搞懂如何写Linux无线网卡驱动，因为在写驱动之前，肯定也要了解对应的无线网络基础知识，所以此贴也可以用作学习无线网络基础知识之用。
当然，写无线网卡驱动之前，肯定是不仅有了对应的硬件，也还要有无线网卡的datasheet（数据手册）。
再当然，写代码之前，肯定也要搞清楚Linux无线网络驱动的整体架构，
- 鉴于书写和理解的方便，文中对于常见的缩写，就不一定全部都写中文了。而且表述内容的时候，有可能会出现中英文混杂，而且暂定一些内容，尽量用英文的术语，个人觉得这样有时候更容易把问题说的更透彻。
- 由于笔者知识有限，错误在所难免，欢迎指正错误和切磋。
- 任何人可以任意拷贝转载此文，但请注明出处。即版权所有，但欢迎传播。
对于本文的组织内容的逻辑，简单解释一下。
此处，首先要搞懂我们的目的/目标是，好像听到旁边有人喊“没有蛀牙！”恭喜这位同学，你都抢答了！只可惜答案不对，囧。此文目的前面已经说了，就是想要搞懂如何去实现Linux下对应的无线网卡驱动。
而实现驱动之前，肯定至少要知道两件事情：
- 一是硬件上，有哪些东西，他们是如何放置的。
- 二是软件上，通信协议上，是如何实现通信的。
而对于硬件，无线网卡，就要知道其相关的基本名词，基本工作原理等等，对应的还有无线网络的知识。
而无线网络，是在有线网络之后才出现的，很多技术规范和设计等，也是参照和兼容有线网络而设计的，两者关系很紧密，所以也要知道有线网卡的一些知识。
最后，当然有线网络和无线网络，都属于网络，所以对于所涉及到的网络的基础知识，也要清楚。
正因此，才按照：
硬件：网络 + 有线网络 ⇒ 无线网络 ⇒ 80211无线网络
这样的顺序来介绍的。
而对于软件方面，无线网络驱动，是80211架构下的，而80211无线网络架构，也还是基于Linux的网络架构上的，所以要按照：
软件：Linux网络架构 ⇒ Linux下的80211 无线网络架构
来介绍的。
这样，将相关的硬件和软件的知识都介绍完了，也才能搞懂后面要介绍的，有哪些硬件，对应软件是如何工作的。
其中软件部分，知道Linux无线网络架构本身已经实现了哪些功能，剩下的部分，就是你要实现的驱动的细节部分，这样硬件和软件全部协同工作，才能让无线网卡正常工作。
摘要
OSI是一套规范的总称，包含了很多具体的协议标准，用于方便不同的系统之间互操作。OSI是ISO和ITU-U这两个组织定义的。
其中最有名的就是OSI参考模型，将网络分成不同Layer层次，并且为不同的Layer制定了相应的N多协议规范。

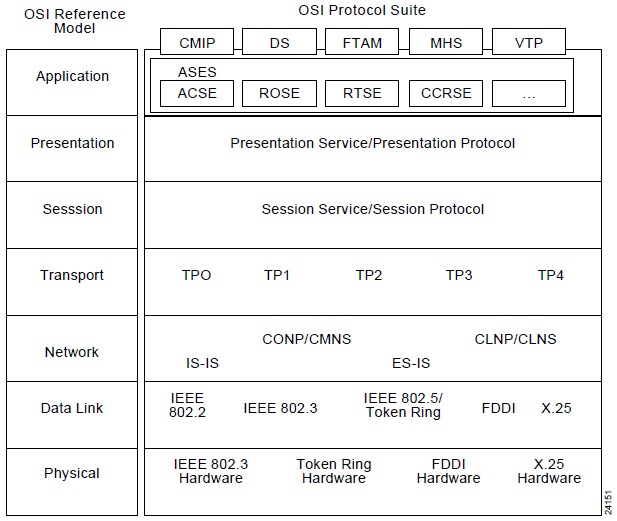

图示如下：
对应的物理层和数据链路层，OSI所支持的介质访问协议包括：
- IEEE 802.2 LLC
- IEEE 802.3
- Token Ring/IEEE 802.5
- FDDI
- X.25
而80211协议，只涉及最底层的，物理层和数据链路层。

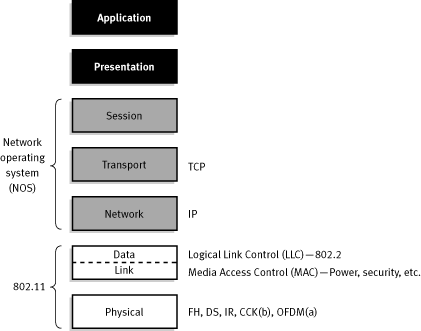

下图是802.11和OSI模型的对应关系：
对应的物理层方面，可能用到.FH/DS/IR/CCK/OFDM等技术，这部分后面会有详细解释。
摘要
无线信号传输方式有两种，窄带通信与扩频通信：
- 窄带无线电通信(Narrow-Band Radio)
这种技术类似于无线电台的广播，必须把发送器和接收器都调拨到同一频带。
无线电信号可以穿越墙物，在一个很广的域内传播，所以不必把它调聚成束。
然而，窄带射频发送有无线电波反射的问题，并受联邦通信委员会管制，它们必须准确地进行调谐，以防其它频率的干扰。
- 扩展频谱通信（Spread Spectrum Communication）
简称扩频通信，是一种信息传输方式，其信号所占有的频带宽度远大于所传信息必需的最小带宽。
频带的扩展是通过一个独立的码序列（一般是伪随机码）来完成，用编码及调制的方法来实现的，与所传信息数据无关
在接收端则用同样的码进行相关同步接收、解扩及恢复所传信息数据。
这种技术是在一个很宽的频率范围内广播信号，避免在窄带无线电通信中遇到的问题。
用一种编码来传播信号，接收站用同一编码来恢复信号。用这种方法，扩频无 线电信号能工作在其它信号所占据的频率范围内。
扩频无线电信号不会干涉常规的无线电广播，这是因为它的能量十分微弱。
目录
摘要
- BSS
BSS stands for Basic Service Set. The coverage of an access point is called a BSS.
- STA
STA indicates a wireless device acting in in BSS as a regular STAtion.
- SSID
SSID stands for Service Set IDentifier. The SSID is a code attached to all packets on a wireless network to identify each packet as part of that network. The code consists of a string of 1-32 octets (usually represented as case sensitive alphanumeric characters).
http://en.wikipedia.org/wiki/SSID
Frame Types
http://www.wi-fiplanet.com/tutorials/article.php/1447501
Management Frames：
- Authentication
Authentication frame, Deauthentication frame
- Association
Association request frame, Association response frame, Disassociation frame
- Reassociation
Reassociation request frame, Reassociation response frame
- Beacon Frame
Authentication frame, Deauthentication frame
- Probe
Probe request frame, Probe response frame
Control Frames
- Request to Send (RTS) frame
- Clear to Send (CTS) frame
- Acknowledgement (ACK) frame
Data Frames
PLME
On the other hand PLME stands for Physical Layer Management Entity.
http://www.wi-fiplanet.com/tutorials/article.php/1492071/80211-Beacons-Revealed.htm
http://www.pulsewan.com/data101/802_11_b_basics.htm
Another MAC-layer problem specific to wireless is the ?hidden node? issue, in which two stations on opposite sides of an access point can both ?hear? activity from an access point, but not from each other, usually due to distance or an obstruction. To solve this problem, 802.11 specifies an optional Request to Send/Clear to Send (RTS/CTS) protocol at the MAC layer. When this feature is in use, a sending station transmits an RTS and waits for the access point to reply with a CTS. Since all stations in the network can hear the access point, the CTS causes them to delay any intended transmissions, allowing the sending station to transmit and receive a packet acknowledgment without any chance of collision. Since RTS/CTS adds additional overhead to the network by temporarily reserving the medium, it is typically used only on the largest-sized packets, for which retransmission would be expensive from a bandwidth standpoint.
http://www.pulsewan.com/data101/802_11_b_basics.htm
CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance) works as follows.
A station wishing to transmit senses the air, and, if no activity is detected, the station waits an additional, randomly selected period of time and then transmits if the medium is still free. If the packet is received intact, the receiving station issues an ACK frame that, once successfully received by the sender, completes the process. If the ACK frame is not detected by the sending station, either because the original data packet was not received intact or the ACK was not received intact, a collision is assumed to have occurred and the data packet is transmitted again after waiting another random amount of time.
目录
摘要
Linux: Generic 2.6 Wireless Driver
http://kerneltrap.org/node/3245
这个解释了，当时为何选Host AP作为wireless stack 的来龙去脉。
From: Page 6/47 Johannes Berg's presentation

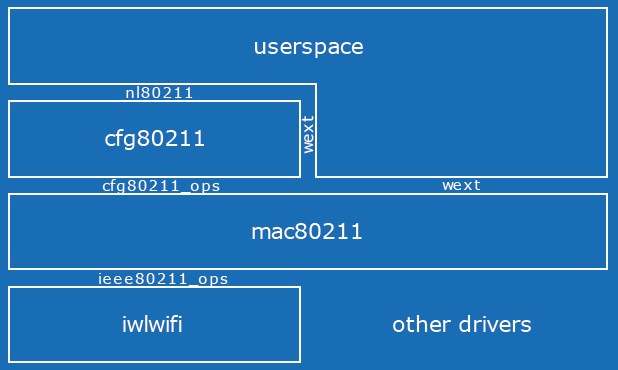

Old:
From: page 4/47 Johannes Berg's presentation

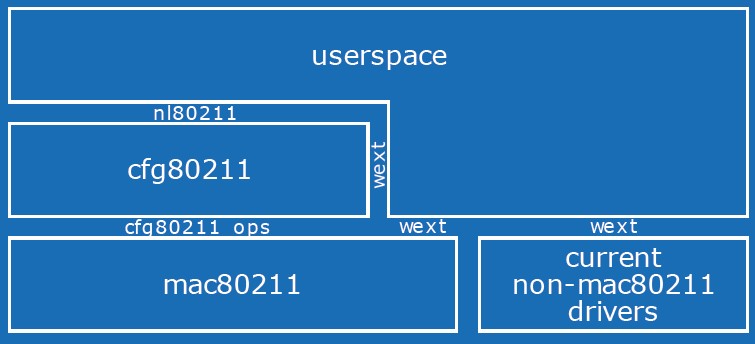

New:
From: page 5/47 Johannes Berg's presentation

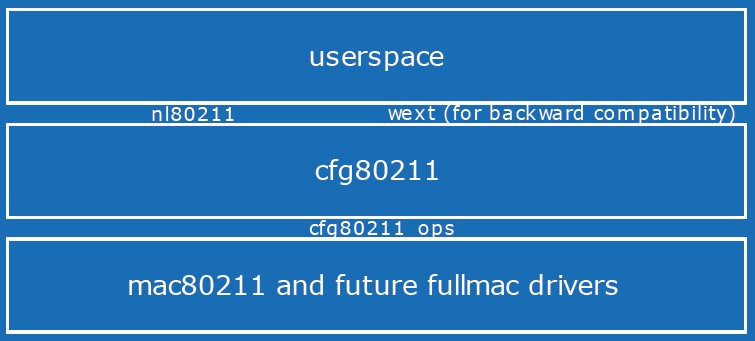

Planned:
Wireless Extensions的缩写, 是旧的Linux无线网络的架构，其基于mac80211。现在已逐渐转移到新的架构上面了，新的架构使用cfg80211和nl80211。
WE
WE stands for Wireless-Extensions - the old driver API and user <–> kernel communication transport.
5.1.6. Radiotap
用于802.11的 帧接收(frame reception)和帧注入(frame injection)
所谓的帧接收，就是硬件（网卡）用中断通知CPU，一个数据帧到了，要CPU去接收。一般是在将无线网卡设置为 ？？？模式的时候，底层接受到数据帧之后，不处理，而是直接传送给上层处理，一般用于分析无线网络数据传输的时候，分析网络问题到底出现在哪。
MLME Stands for Media Access Control (MAC) Sublayer Management Entity. MLME is the management entity where the Physical layer (PHY) MAC state machines reside. Examples of states an MLME may assist in reaching:
- Authenticate
- Deauthenticate
- Associate
- Disassociate
- Reassociate
- Beacon
- Probe
- Timing Synchronization Function (TSF)
FullMAC is a term used to describe a type of wireless card where the MLME is managed in hardware. You would not use mac80211 to write a FullMAC wireless driver.
