iOS开发UI篇—Quartz2D简单使用（一）

一、画直线

代码：

 1 //  2 // YYlineview.m
 3 // 03-画直线
 4 //  5 // Created by apple on 14-6-9.
 6 // Copyright (c) 2014年 itcase. All rights reserved.
 7 //
 8  9 #import "YYlineview.h" 10 11 @implementation YYlineview
12 13 14 // 当自定义view第一次显示出来的时候就会调用drawRect方法 15 - (void)drawRect:(CGRect)rect
16 {
17 18 // 1.取得和当前视图相关联的图形上下文(因为图形上下文决定绘制的输出目标)/
19 // 如果是在drawRect方法中调用UIGraphicsGetCurrentContext方法获取出来的就是Layer的上下文 20 CGContextRef ctx=UIGraphicsGetCurrentContext();//不需要*,同id
21 22 // 2.绘图(绘制直线), 保存绘图信息
23 // 设置起点 24 CGContextMoveToPoint(ctx, 20, 100);
25 //设置终点 26 CGContextAddLineToPoint(ctx, 300, 100);
27 28 29 //设置绘图的状态
30 //设置线条的颜色为蓝色 31 CGContextSetRGBStrokeColor(ctx, 0, 1.0, 0, 1.0);
32 //设置线条的宽度 33 CGContextSetLineWidth(ctx, 15);
34 //设置线条起点和终点的样式为圆角 35  CGContextSetLineCap(ctx, kCGLineCapRound);
36 //设置线条的转角的样式为圆角 37  CGContextSetLineJoin(ctx, kCGLineJoinRound);
38 //3.渲染（绘制出一条空心的线） 39  CGContextStrokePath(ctx);
40 41 // //注意线条不能渲染为实心的
42 // CGContextFillPath(ctx);
43 44 45 46 //设置第二条线
47 //设置第二条线的起点 48 CGContextMoveToPoint(ctx, 50, 200);
49 //设置第二天线的终点(自动把上一条直线的终点当做起点) 50 CGContextAddLineToPoint(ctx, 300, 60);
51 52 //设置绘图的状态
53 // CGContextSetRGBStrokeColor(ctx, 1.0, 0.7, 0.3, 1.0);
54 //第二种设置颜色的方式 55 [[UIColor grayColor] set];
56 //设置线条的宽度 57 CGContextSetLineWidth(ctx, 10);
58 //设置线条的起点和终点的样式 59  CGContextSetLineCap(ctx, kCGLineCapButt);
60 61 //渲染第二条线的图形到view上
62 //绘制一条空心的线 63  CGContextStrokePath(ctx);
64 }
65 66 67 @end

效果：

二、画三角形

代码：

 1 //  2 // YYrectview.m
 3 // 02-画三角形
 4 //  5 // Created by 孔医己 on 14-6-10.
 6 // Copyright (c) 2014年 itcast. All rights reserved.
 7 //
 8  9 #import "YYrectview.h" 10 11 @implementation YYrectview
12 13 14 - (void)drawRect:(CGRect)rect
15 {
16 //1.获得图形上下文 17 CGContextRef ctx=UIGraphicsGetCurrentContext();
18 19 //2.绘制三角形
20 //设置起点 21 CGContextMoveToPoint(ctx, 20, 100);
22 //设置第二个点 23 CGContextAddLineToPoint(ctx, 40, 300);
24 //设置第三个点 25 CGContextAddLineToPoint(ctx, 200, 200);
26 //设置终点
27 // CGContextAddLineToPoint(ctx, 20, 100);
28 //关闭起点和终点 29  CGContextClosePath(ctx);
30 31 // 3.渲染图形到layer上 32  CGContextStrokePath(ctx);
33 34 }
35 36 37 @end

效果：

提示：关闭起点和终点 CGContextClosePath(ctx);

三、画四边形

代码：

 1 //  2 // YYrect.m
 3 // 03-画四边形
 4 //  5 // Created by 孔医己 on 14-6-10.
 6 // Copyright (c) 2014年 itcast. All rights reserved.
 7 //
 8  9 #import "YYrect.h" 10 11 @implementation YYrect
12 13 14 - (void)drawRect:(CGRect)rect
15 {
16 17 //1.获取图形上下文 18 CGContextRef ctx=UIGraphicsGetCurrentContext();
19 //2.画四边形 20 CGContextAddRect(ctx, CGRectMake(20, 20, 150, 100));
21 22 // 如果要设置绘图的状态必须在渲染之前
23 // CGContextSetRGBStrokeColor(ctx, 1.0, 0, 0, 1.0);
24 // 绘制什么类型的图形(空心或者实心).就要通过什么类型的方法设置状态
25 // CGContextSetRGBFillColor(ctx, 1.0, 0, 0, 1.0);
26 27 // 调用OC的方法设置绘图的颜色
28 // [[UIColor purpleColor] setFill];
29 // [[UIColor blueColor] setStroke];
30 // 调用OC的方法设置绘图颜色(同时设置了实心和空心)
31 // [[UIColor greenColor] set]; 32 [[UIColor colorWithRed:1.0 green:0 blue:0 alpha:1.0] set];
33 34 35 //3.渲染图形到layer上
36 //空心的 37  CGContextStrokePath(ctx);
38 //实心的
39 // CGContextFillPath(ctx); 40 41 }
42 43 44 @end

提示：如果要设置绘图的状态必须在渲染之前。

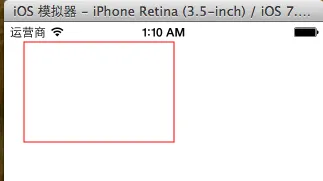

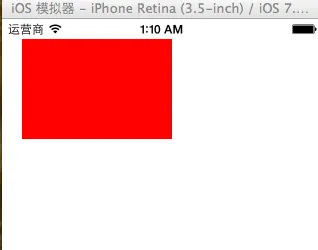

效果（实心和空心）：

四、画圆

代码1：

- (void)drawRect:(CGRect)rect
{

 // 1.获取上下文
 CGContextRef ctx = UIGraphicsGetCurrentContext();
 // 画圆
 CGContextAddArc(ctx, 100, 100, 50, 0, 2 * M_PI, 0);

 // 3.渲染 (注意, 画线只能通过空心来画)
// CGContextFillPath(ctx);  CGContextStrokePath(ctx);

}

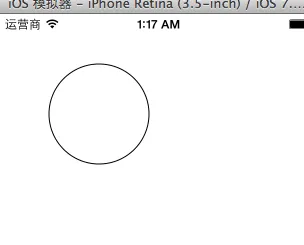

效果：

代码2：

 // 画圆
 // 1.获取上下文
 CGContextRef ctx = UIGraphicsGetCurrentContext();
 // 2.画圆
 CGContextAddEllipseInRect(ctx, CGRectMake(50, 100, 50, 50));

 [[UIColor greenColor] set];

 // 3.渲染
 // CGContextStrokePath(ctx);
 CGContextFillPath(ctx);

效果：

代码3：

// 画椭圆
 // 1.获取上下文
 CGContextRef ctx = UIGraphicsGetCurrentContext();
 // 2.画圆
 CGContextAddEllipseInRect(ctx, CGRectMake(50, 100, 100, 230));

 [[UIColor purpleColor] set];

 // 3.渲染
 // CGContextStrokePath(ctx);
 CGContextFillPath(ctx);

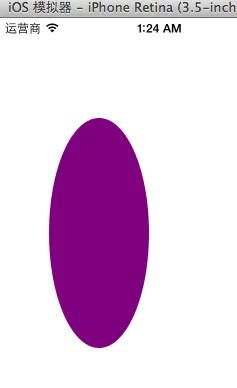

效果：

五、画圆弧

代码1：

 // 画圆弧
 // 1.获取上下文
 CGContextRef ctx = UIGraphicsGetCurrentContext();
 // 2.画圆弧
 // x/y 圆心
 // radius 半径
 // startAngle 开始的弧度
 // endAngle 结束的弧度
 // clockwise 画圆弧的方向 (0 顺时针, 1 逆时针)
 // CGContextAddArc(ctx, 100, 100, 50, -M_PI_2, M_PI_2, 0);
 CGContextAddArc(ctx, 100, 100, 50, M_PI_2, M_PI, 0);
 CGContextClosePath(ctx);

 // 3.渲染
 // CGContextStrokePath(ctx);
 CGContextFillPath(ctx);

效果：

代码2：

 // 1.获取上下文
 CGContextRef ctx = UIGraphicsGetCurrentContext();
 // 2.画饼状图
 // 画线
 CGContextMoveToPoint(ctx, 100, 100);
 CGContextAddLineToPoint(ctx, 100, 150);
 // 画圆弧
 CGContextAddArc(ctx, 100, 100, 50, M_PI_2, M_PI, 0);
 // CGContextAddArc(ctx, 100, 100, 50, -M_PI, M_PI_2, 1);

 // 关闭路径  CGContextClosePath(ctx);
 [[UIColor brownColor]set];


 // 3.渲染 (注意, 画线只能通过空心来画)  CGContextFillPath(ctx);
 // CGContextStrokePath(ctx);

效果：
