iOS开发UI篇—CALayer简介

一、简单介绍

在iOS中，你能看得见摸得着的东西基本上都是UIView，比如一个按钮、一个文本标签、一个文本输入框、一个图标等等，这些都是UIView。

其实UIView之所以能显示在屏幕上，完全是因为它内部的一个图层，在创建UIView对象时，UIView内部会自动创建一个图层(即CALayer对象)，通过UIView的layer属性可以访问这个层

@property(nonatomic,readonly,retain) CALayer *layer;

当UIView需要显示到屏幕上时，会调用drawRect:方法进行绘图，并且会将所有内容绘制在自己的图层上，绘图完毕后，系统会将图层拷贝到屏幕上，于是就完成了UIView的显示

换句话说，UIView本身不具备显示的功能，拥有显示功能的是它内部的图层。

二、简单使用

　　UIView之所以能够显示，完全是因为内部的CALayer对象。因此，通过操作这个CALayer对象，可以很方便地调整UIView的一些界面属性，比如：阴影、圆角大小、边框宽度和颜色等。

　　新建一个项目，在storyboard中添加一个view.

　　1.通过layer设置边框的宽度和颜色

 1 #import "YYViewController.h"  2  3 @interface YYViewController ()
 4 @property (weak, nonatomic) IBOutlet UIView *customView;
 5  6 @end  7  8 @implementation YYViewController
 9 10 - (void)viewDidLoad
11 {
12  [super viewDidLoad];
13 //设置边框的宽度为20 14 self.customView.layer.borderWidth=20;
15 //设置边框的颜色 16 self.customView.layer.borderColor=[UIColor greenColor].CGColor;
17 }
18 19 @end

2.通过layer设置边框为圆角

1 //设置layer的圆角 2 self.customView.layer.cornerRadius=20;

3.在layer上添加一张图片

 1 #import "YYViewController.h"  2  3 @interface YYViewController ()
 4 @property (weak, nonatomic) IBOutlet UIView *customView;
 5  6 @end  7  8 @implementation YYViewController
 9 10 - (void)viewDidLoad
11 {
12  [super viewDidLoad];
13 //设置边框的宽度为20 14 self.customView.layer.borderWidth=5;
15 //设置边框的颜色 16 self.customView.layer.borderColor=[UIColor blackColor].CGColor;
17 18 //设置layer的圆角 19 self.customView.layer.cornerRadius=20;
20 21 //在view的图层上添加一个image，contents表示接受内容 22 self.customView.layer.contents=(id)[UIImage imageNamed:@"me"].CGImage;
23 24 }
25 @end

说明：contents是id类型，可以接受内容，上面的实例让layer显示一张图片，仔细观察可以发现四个圆角的部分露了一个角出来。

产生的原因说明：

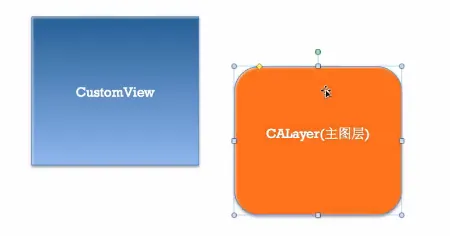

customview上的根layer

UIimage的图层

添加后

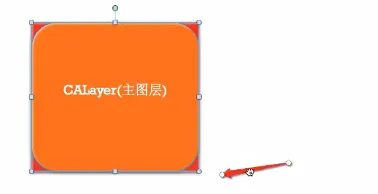

那是因为设置的image不是展示在主图层上的，而是显示在子图层上的。可以通过设置一个范围，设置超出主图层的部分把它给剪切掉。

有以下两种方法，建议使用layer中的方法（第二种）self.customView.layer.masksToBounds=YES;

 1 - (void)viewDidLoad
 2 {
 3  [super viewDidLoad];
 4 //设置边框的宽度为20  5 self.customView.layer.borderWidth=5;
 6 //设置边框的颜色  7 self.customView.layer.borderColor=[UIColor blackColor].CGColor;
 8  9 //设置layer的圆角 10 self.customView.layer.cornerRadius=20;
11 //设置超过子图层的部分裁减掉
12 //UI框架中使用的方法
13 // self.customView.clipsToBounds=YES; 14 self.customView.layer.masksToBounds=YES;
15 16 //在view的图层上添加一个image，contents表示接受内容 17 self.customView.layer.contents=(id)[UIImage imageNamed:@"me"].CGImage;
18 }

注意：layer中不能直接接受UI框架中的东西

　　4.设置阴影

　　设置阴影，不光需要设置阴影颜色，还应该设置阴影的偏移位和透明度。

　　因为如果不设置偏移位的话，那么阴影和layer完全重叠，且默认透明度为0（即完全透明）。

 1 - (void)viewDidLoad
 2 {
 3  [super viewDidLoad];
 4  5 //设置阴影的颜色  6 self.customView.layer.shadowColor=[UIColor blackColor].CGColor;
 7 //设置阴影的偏移量，如果为正数，则代表为往右边偏移  8 self.customView.layer.shadowOffset=CGSizeMake(15, 5);
 9 //设置阴影的透明度(0~1之间，0表示完全透明) 10 self.customView.layer.shadowOpacity=0.6;
11 }

补充说明：如果设置了超过主图层的部分减掉，则设置阴影不会有显示效果。

 1 - (void)viewDidLoad
 2 {
 3  [super viewDidLoad];
 4  5 //设置边框的宽度为20  6 self.customView.layer.borderWidth=5;
 7 //设置边框的颜色  8 self.customView.layer.borderColor=[UIColor blackColor].CGColor;
 9 10 //设置layer的圆角 11 self.customView.layer.cornerRadius=20;
12 //设置超过子图层的部分裁减掉
13 //UI框架中使用的方法
14 // self.customView.clipsToBounds=YES; 15 self.customView.layer.masksToBounds=YES;
16 17 //在view的图层上添加一个image，contents表示接受内容 18 self.customView.layer.contents=(id)[UIImage imageNamed:@"me"].CGImage;
19 20 //设置阴影的颜色 21 self.customView.layer.shadowColor=[UIColor blackColor].CGColor;
22 //设置阴影的偏移量，如果为正数，则代表为往右边偏移 23 self.customView.layer.shadowOffset=CGSizeMake(15, 5);
24 //设置阴影的透明度(0~1之间，0表示完全透明) 25 self.customView.layer.shadowOpacity=0.6;
26 }

把剪切超出主图层部分的代码注释掉之后的显示效果

 1 - (void)viewDidLoad
 2 {
 3  [super viewDidLoad];
 4  5 //设置边框的宽度为20  6 self.customView.layer.borderWidth=5;
 7 //设置边框的颜色  8 self.customView.layer.borderColor=[UIColor blackColor].CGColor;
 9 10 //设置layer的圆角 11 self.customView.layer.cornerRadius=20;
12 //设置超过子图层的部分裁减掉
13 //UI框架中使用的方法
14 // self.customView.clipsToBounds=YES;
15 // self.customView.layer.masksToBounds=YES;
16 17 //在view的图层上添加一个image，contents表示接受内容 18 self.customView.layer.contents=(id)[UIImage imageNamed:@"me"].CGImage;
19 20 //设置阴影的颜色 21 self.customView.layer.shadowColor=[UIColor blackColor].CGColor;
22 //设置阴影的偏移量，如果为正数，则代表为往右边偏移 23 self.customView.layer.shadowOffset=CGSizeMake(15, 5);
24 //设置阴影的透明度(0~1之间，0表示完全透明) 25 self.customView.layer.shadowOpacity=0.6;
26 }

5.只要继承自uiview的都有layer属性，下面以图片为例进行说明。

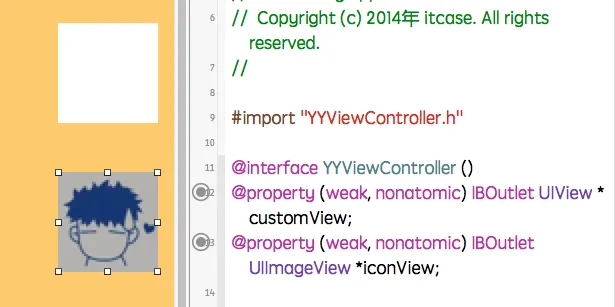

在storyboard中新添加一张图片。

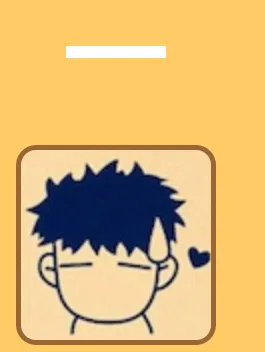

简单设置示例

 1 #import "YYViewController.h"  2  3 @interface YYViewController ()
 4 @property (weak, nonatomic) IBOutlet UIView *customView;
 5 @property (weak, nonatomic) IBOutlet UIImageView *iconView;
 6  7 @end  8  9 @implementation YYViewController
10 11 - (void)viewDidLoad
12 {
13  [super viewDidLoad];
14 15 //设置图片layer的边框宽度和颜色 16 self.iconView.layer.borderColor=[UIColor brownColor].CGColor;
17 self.iconView.layer.borderWidth=5;
18 19 //设置layer的圆角 20 self.iconView.layer.cornerRadius=20;
21 //设置超过子图层的部分裁减掉 22 self.iconView.layer.masksToBounds=YES;
23 }

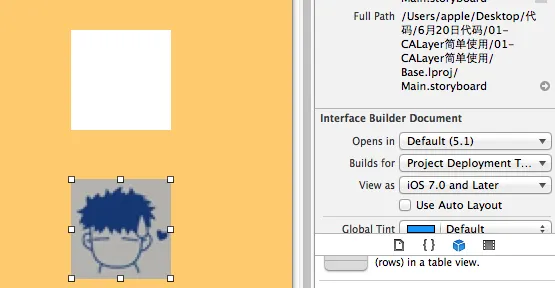

设置bounds属性，在设置时需要去除掉storyboard中的自动布局属性。

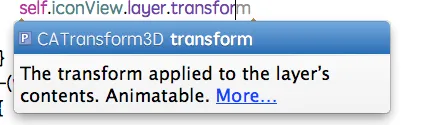

设置图片的形变属性（transform）

 1 @implementation YYViewController
 2  3 - (void)viewDidLoad
 4 {
 5  [super viewDidLoad];
 6 }
 7  8 -(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event  9 {
10 11 //通过uiview设置（2D效果）
12 // self.iconView.transform=CGAffineTransformMakeTranslation(0, -100);
13 //通过layer来设置（3D效果,x，y，z三个方向） 14 self.iconView.layer.transform=CATransform3DMakeTranslation(100, 20, 0);
15 }

通过uiview设置（2D效果）

通过layer设置（3D效果）

使用KVC进行设置

 1 #import "YYViewController.h"  2  3 @interface YYViewController ()
 4 @property (weak, nonatomic) IBOutlet UIView *customView;
 5 @property (weak, nonatomic) IBOutlet UIImageView *iconView;
 6  7 @end  8  9 @implementation YYViewController
10 11 - (void)viewDidLoad
12 {
13  [super viewDidLoad];
14 }
15 16 -(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event 17 {
18 19 //通过uiview设置（2D效果）
20 // self.iconView.transform=CGAffineTransformMakeTranslation(0, -100);
21 //通过layer来设置（3D效果,x，y，z三个方向）
22 // self.iconView.layer.transform=CATransform3DMakeTranslation(100, 20, 0);
23 24 //通过KVC来设置 25 NSValue *v=[NSValue valueWithCATransform3D:CATransform3DMakeTranslation(100, 20, 0)];
26 [self.iconView.layer setValue:v forKeyPath:@"transform"];
27 //如果是只需要设置在某一个方向上的移动，可以参考下面的代码
28 //在x的方向上向左移动100 29 [self.iconView.layer setValue:@(-100) forKeyPath:@"transform.translation.x"];
30 }

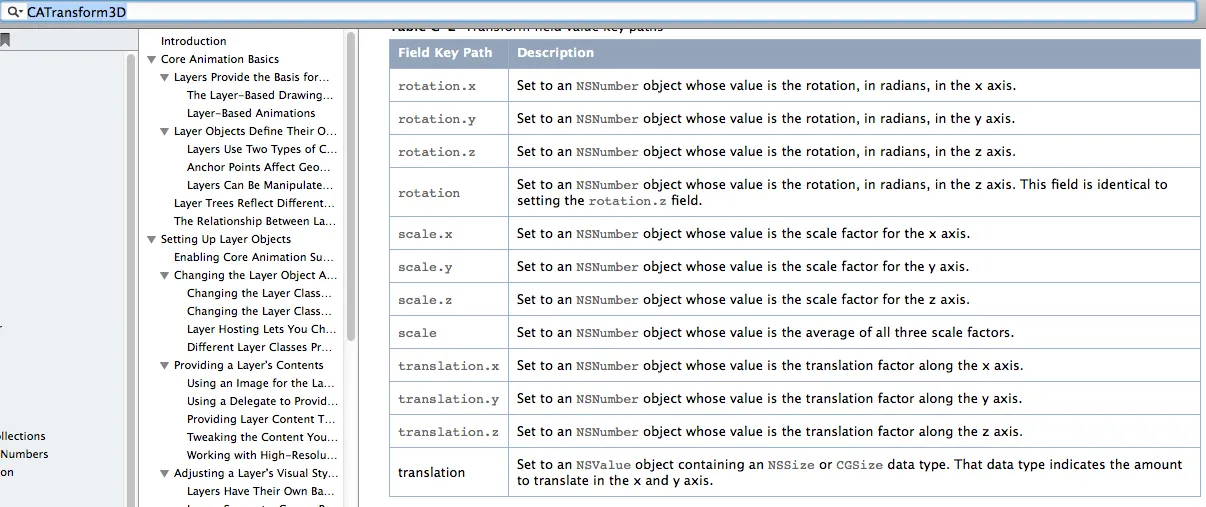

查看苹果的官方文档，下面的属性都可以通过KVC进行设置。

旋转一个弧度

 1 @implementation YYViewController
 2  3 - (void)viewDidLoad
 4 {
 5  [super viewDidLoad];
 6 }
 7  8 -(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event  9 {
10 11 //通过uiview设置（2D效果）
12 // self.iconView.transform=CGAffineTransformMakeTranslation(0, -100);
13 //通过layer来设置（3D效果,x，y，z三个方向）
14 // self.iconView.layer.transform=CATransform3DMakeTranslation(100, 20, 0);
15 16 //通过KVC来设置
17 // NSValue *v=[NSValue valueWithCATransform3D:CATransform3DMakeTranslation(100, 20, 0)];
18 // [self.iconView.layer setValue:v forKeyPath:@"transform"];
19 // //如果是只需要设置在某一个方向上的移动，可以参考下面的代码
20 // //在x的方向上向左移动100
21 // [self.iconView.layer setValue:@(-100) forKeyPath:@"transform.translation.x"];
22 23 //旋转 24 self.iconView.layer.transform=CATransform3DMakeRotation(M_PI_4, 1, 1, 0.5);
25 }

补充：三维坐标系
