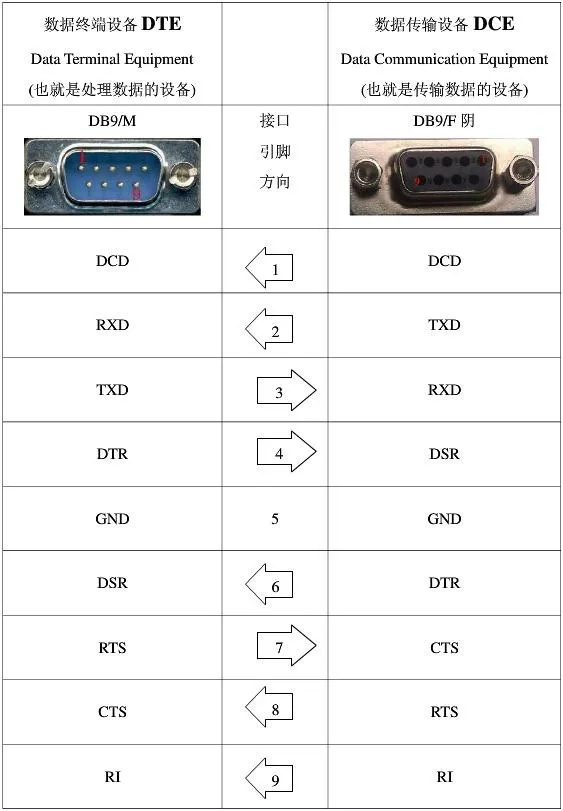

UART硬件流控制信号的使用（图）DTR 【转】

DTR – 数据终端就绪 Data Terminal Ready
   低有效
   当为低时，表示本设备自身准备就绪。 此信号输出给对端设备，使对端设备决定能否与本设备通信

DSR – 数据装置就绪 Data Set Ready
    低有效
    此信号由与本设备相连接的对端设备提供。当为低时，本设备才能与对端设备进行通信。

RTS – 请求发送(数据) Request To Send
    低有效
    此信号由本设备在需要发送数据给对端设备时设置。当为低时，表示本设备有数据需向对端设备发送。对端设备能否接收本方发送的数据，则通过CTS信号来应答。

CTS – 接受发送(请求) Clear To Send
    低有效
    对端设备能否接收本方所发送的数据，由CTS决定。若CTS为低，则表示对端已准备好，可以接收本端发送的数据。

    由此可以看出，UART流控信号使用的是主从协议。本端为主，对端为从。且总是假定本端有足够快的速度，能接收对方所发送的数据。如果不能接收对方所发送的数据，则必须以DTR状态来告之对方，即本端没有准备好。

    RI和DCD：此两信号则由MODEM类接收线路的一端设置。
