前言
我们知道Web API本身是无法提供请求-响应的机制，它是通过Web Host以及Self Host的寄宿的宿主方式来提供一个请求-响应的运行环境。二者都是将请求和响应抽象成HttpResponseMessage和HttpRequesMessage对象，并将请求HttpRequestMessage传入到HttpMessageHandler进行处理最终将响应通过HttpResponseMessage逆向通过HttpMessageHandler返回到客户端，但是在其过程中，此二者在管道中的机制是不一样的，由于在最新Web API中是以Web Host寄宿实现，所以仅本节仅讨论Web Host寄宿的实现。
Web Host
Web API采用Web Host寄宿模式，其路由系统最终还是通过ASP.NET的路由系统来实现，也就是说其本质是将ASP.NET应用程序作为Web API的宿主，利用ASP.NET自身的路由系统并结合IIS来实现去持续监听以及请求和响应的问题。
既然Web Host寄宿是利用ASP.NET的路由系统实现，那么我们首先就得了解下ASP.NET的路由系统，ASP.NET的路由是利用UrlRoutingModel中的HttpModel来完成，并通过HttpApplication中的PostResloveRequesCache事件对其请求进行拦截，并借助注册的路由将请求的URL进行解析获得路由数据对象RouteData，UrlRoutingModel最终从匹配对象Route对象中获取对应的HttpHandler并映射给当前上下文HttpContext，紧接着上下文HttpContext获取请求并进行响应。
上述听起来似乎有点拗口并且不太能让人理解，我们首先来了解下ASP.NET的请求管道，当一个请求过来时首先会经过扩展名来进行相应的处理，如果是静态文件则直接返回到客户端，若是动态文件如扩展名为.aspx，则将交给aspnet.isapi.dll来进行处理，然后就是创建一个ASP.NET运行环境HttpRuntime，在创建运行环境的同时首先创建一个HttpWorkerRquest对象，这个对象则保存着请求的报文信息，接着借助HttpWorkerRequest对象创建上下文 HttpContext （包含着HttpResponse和HttpRequest以及HttpSessionState等）接下来就是通过ApplicationFactory工厂创建一个上述所说的 HttpApplication 对象，此对象为管道事件的核心对象，然后调用ProcessRequest方法将上下文HttpContext传入其中，最终通过HttpApplication来执行19个管道事件，在前八个事件利用 HttpModel 进行相关的验证、授权等，在第八个事件则创建页面类对象同时实现IHttpHandler接口创建一个我们上述所说的 HttpHandler ，后面大概就是创建页面控件树以及执行页面对象的页面生命周期等。
通过上述叙述知，Web API利用Web Host作为寄宿则利用UrlRoutingModel来动态映射给HttpContext中的HttpHandler是实现管道集成的核心，它会将ASP.NET中的HttpRequest对象表示的请求转换成HttpRequestMessage对象并传入到消息管道中，并将输出的HttpResponseMessage写入到HttpResponse中并最终进行响应输出。现在最主要的问题是这个HttpHandler在Web Host模式下是怎样实现的？请继续往下看。
HttpControllerRouteHandler

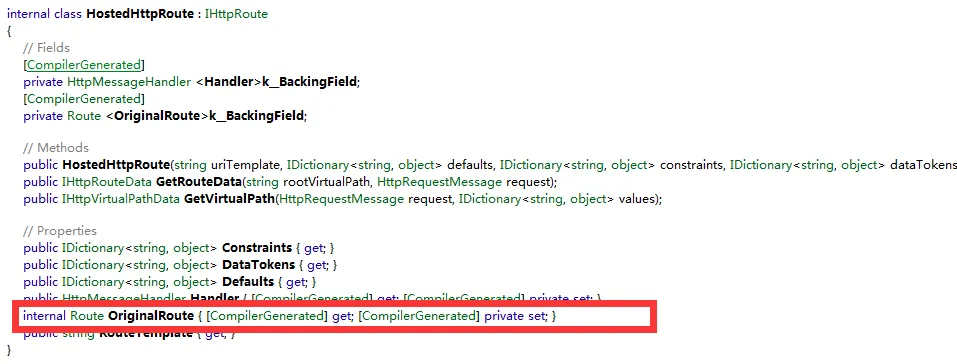

当通过Web API的配置文件通过模板以及约束等注册一个HttpRoute路由对象到路由集合中时也就是将其注册到路由表中（因为路由表中的属性Routes存着注册的路由的路由集合），首先会创建一个HostedHttpRoute对象，我们看看该对象的定义：
其中最重要的是OriginalRoute属性，照定义来看就仅仅是创建了这个对象而已，确确实实是这样，因为该对象仅仅是起一个过渡作用，因为真正创建的对象是HttpWebRoute的Route对象，通过查看其构造函数可知，如下：
public HostedHttpRoute(string uriTemplate, IDictionary<string, object> defaults, IDictionary<string, object> constraints, IDictionary<string, object> dataTokens, HttpMessageHandler handler) { RouteValueDictionary dictionary; RouteValueDictionary dictionary2; RouteValueDictionary dictionary3; base..ctor(); dictionary = (defaults != null) ? new RouteValueDictionary(defaults) : null; dictionary2 = (constraints != null) ? new RouteValueDictionary(constraints) : null; dictionary3 = (dataTokens != null) ? new RouteValueDictionary(dataTokens) : null; this.OriginalRoute = new HttpWebRoute(uriTemplate, dictionary, dictionary2, dictionary3, HttpControllerRouteHandler.Instance, this); this.Handler = handler; return; }
如上红色标记，此时将属性OriginalRoute作为HttpWebRoute对象的引用存在HostedHttpRoute中并返回一个Route对象。
那么上述所说的RouteData是什么时候生成呢？

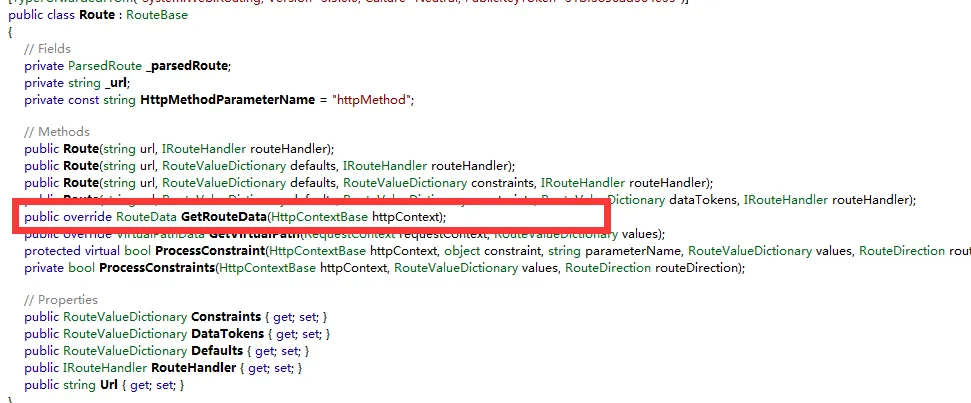

我们再来看看这个Route对象的定义：
当请求过来时请求URL会与注册的路由（Route）进行匹配，若匹配成功，由上知，此时同时会通过GetRouteData方法生成一个 RouteData 对象，我们同时看看该RouteData的定义：
public class RouteData { // Fields private RouteValueDictionary _dataTokens; private IRouteHandler _routeHandler; private RouteValueDictionary _values; // Methods public RouteData(); public RouteData(RouteBase route, IRouteHandler routeHandler); public string GetRequiredString(string valueName); // Properties public RouteValueDictionary DataTokens { get; } public RouteBase Route { get; set; } public IRouteHandler RouteHandler { get; set; } public RouteValueDictionary Values { get; } }
此对象中有一个匹配路由Route的引用属性，也就是当前匹配成功的Route对象并且还有返回值为IRouteHandler的属性RouteHandler。
所以在注册路由的过程是：
HttpRoute-------------->HostedHttpRoute-------------->HttpWebRoute------------->Route
在HttpWebRoute继承自Route类中有一个属性RouteHandler如下：
public IRouteHandler RouteHandler { [CompilerGenerated] get; [CompilerGenerated] set; }
我们通过如下HttpControllerRouteHandler的定义知，上述RouteHandler就是一个HttpControllerRouteHandler对象，因为HttpControllerRouteHandler实现了接口IRouteHandler，如下：
public class HttpControllerRouteHandler : IRouteHandler { // Fields private static readonly Lazy<HttpControllerRouteHandler> _instance; [CompilerGenerated] private static Func<HttpControllerRouteHandler> CS$<>9__CachedAnonymousMethodDelegate1; // Methods static HttpControllerRouteHandler(); protected HttpControllerRouteHandler(); [CompilerGenerated] private static HttpControllerRouteHandler <.cctor>b__0(); protected virtual IHttpHandler GetHttpHandler(RequestContext requestContext); IHttpHandler IRouteHandler.GetHttpHandler(RequestContext requestContext); // Properties public static HttpControllerRouteHandler Instance { get; } }
注意上述标记，通过GetHttpHandler方法知，在ASP.NET路由中的HttpHandler就是由HttpControllerRouteHandler对象提供的，同时我们看下该方法的定义：
protected virtual IHttpHandler GetHttpHandler(RequestContext requestContext) { return new HttpControllerHandler(requestContext.RouteData); }
看见这个方法的返回值没，又涉及到一个对象，其实通过HttpControllerRouteHandler中的方法获得的HttpHandler其实是一个HttpControllerHandler对象，而整个消息处理管道则是有它来创建的。请继续往下看！
HttpControllerHandler
上面说过此对象是Web Host寄宿模式下的整个管道的执行者，下面我们就来看看这个类的定义（操蛋，太长了还是就看下这个类的继承，再叙述其他的再给代码）：
public class HttpControllerHandler : HttpTaskAsyncHandler { }
再看下其父类的定义：
public abstract class HttpTaskAsyncHandler : IHttpAsyncHandler, IHttpHandler { // Methods protected HttpTaskAsyncHandler(); [EditorBrowsable(EditorBrowsableState.Never)] public virtual void ProcessRequest(HttpContext context); public abstract Task ProcessRequestAsync(HttpContext context); IAsyncResult IHttpAsyncHandler.BeginProcessRequest(HttpContext context, AsyncCallback cb, object extraData); void IHttpAsyncHandler.EndProcessRequest(IAsyncResult result); // Properties public virtual bool IsReusable { get; } }
简单叙述下，HttpRouteHandler是HttpTaskAsyncHadler的子类，并且其父类为实现了IHttpAsync和IHttpHandler接口的抽象类。最主要的是HttpTaskAsyncHandler调用了实现IHttpAsyncHandler接口的BeginProcessRequest方法，并返回一个IAsyncResult，而EndProcessRequest方法则用来执行了返回值为IAsyncResult的BeginProcessRequest方法。
我们再来看看HttpRouteHandler的一个构造函数：
public HttpControllerHandler(RouteData routeData, HttpMessageHandler handler);
该构造函数的第一个参数就是根据路由解析得到的路由数据，第二个参数就是管道中的处理程序，实质上就是第一个HttpMessageHandler即管道头（HttpServer）。
下面我们总结下在ASP.NET路由系统中HttpControllerHandler被创建的整个过程。请看！
总结
当进入ASP.NET请求管道中时，在HttpModel中通过事件对其请求进行拦截后，然后利用UrlRoutingModel中注册的路由对象对当前请求的URL进行匹配，若匹配通过由对应匹配的路由解析并生成一个RouteData对象，当然这个Route对象就是HttpWebRoute对象，接着利用RouteData对象对应的Route来获得RouteHandler，这个RouteHandler就是HttpControllerRouteHandler，接着利用UrlRoutingModel中得到的RouteData和当前上下文HttpContext生成一个请求上下文对象，再以该请求上下文对象为对象调用HttpControllerRouteHandler上的GetHttpHandler方法获得HttpHandler（返回的是HttpControllerHandler），并将HttpHandler映射到当前上下文HttpContext中，然后调用HttpControllerHandler上继承自IHttpAsyncHandler上的BeginProcessRequest方法开始进入Web API管道。
下面我们实现IHttpModel接口并对照上述叙述进行编码，如下：
public class WebHost : IHttpModule { public void Dispose() { throw new NotImplementedException(); } public void Init(HttpApplication context) { context.PostResolveRequestCache += context_PostResolveRequestCache; } void context_PostResolveRequestCache(object sender, EventArgs e) { var app = sender as HttpApplication; var contextWrapper = new HttpContextWrapper(app.Context); var routeData = RouteTable.Routes.GetRouteData(contextWrapper); var requestContext = new RequestContext(contextWrapper, routeData); var httpHandler = routeData.RouteHandler.GetHttpHandler(requestContext); var httpAsyncHandler = httpHandler as IHttpAsyncHandler; httpAsyncHandler.BeginProcessRequest(app.Context, null, null); } }
总结

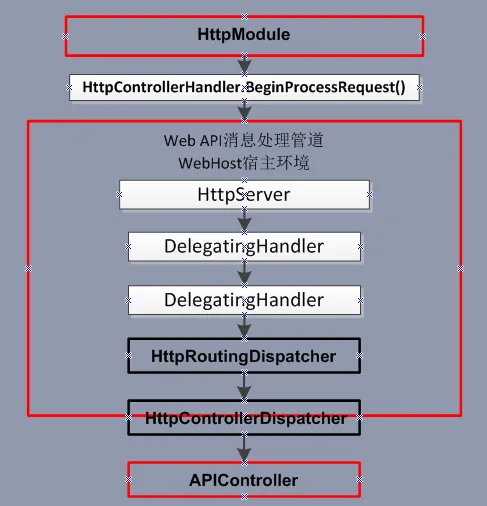

下面就Web API中Web Host寄宿模式下的消息处理管道给出整体示意图：来自【Web Host管道】
