Net设计模式实例之外观模式(Façade Pattern)

简介:
+关注继续查看

一、外观模式简介(Brief Introduction

外观模式,为子系统的一组接口提供一个统一的界面,此模式定义了一个高层接口,这一个高层接口使的子系统更加容易使用。



二、解决的问题(What To Solve

1、分离不同的两个层

       典型的分层例子是Net三层架构,界面层与业务逻辑层分离,业务逻辑层与数据访问层分类。这样可以为子系统提供统一的界面和接口,降低了系统的耦合性。

2、减少依赖

       随着功能增加及程序的重构,系统会变得越来越复杂,这时增加一个外观可以提供一个简单的接口,减少他们之间的依赖。

3、为新旧系统交互提供接口

       有的时候,新系统需要旧系统的核心功能,而这个旧的系统已经很难维护和扩展,可以给新系统增加一个Façade类,是的新系统与Façade类交互,Façade类与旧系统交互素有复杂的工作。

三、外观模式分析(Analysis

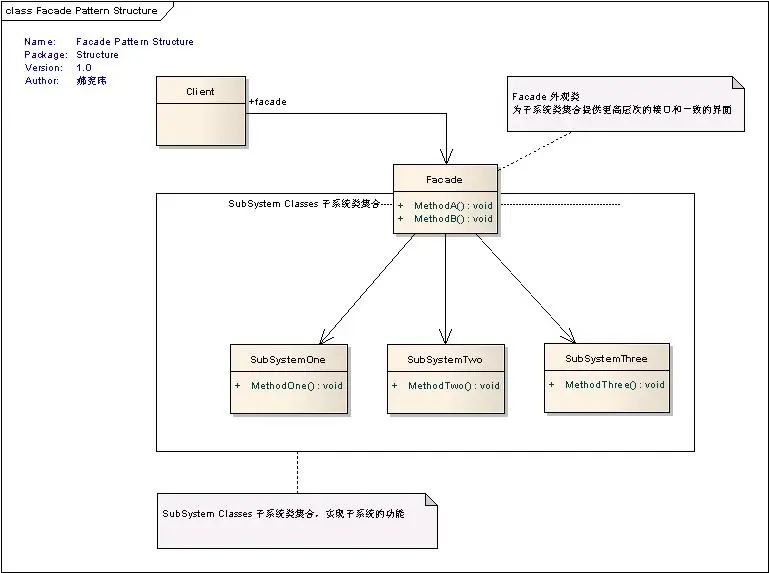

1、外观模式结构



2、源代码

1、子系统类SubSystemOne

public class SubSystemOne

{

    public void MethodOne()

    {

        Console.WriteLine("执行子系统One中的方法One");

    }

}



2、子系统类SubSystemTwo

public class SubSystemTwo

{

    public void MethodTwo()

    {

        Console.WriteLine("执行子系统Two中的方法Two");

    }

}



3、子系统类SubSystemThree

public class SubSystemThree

{

    public void MethodThree()

    {

        Console.WriteLine("执行子系统Three中的方法Three");

    }

}



4Facade 外观类,为子系统类集合提供更高层次的接口和一致的界面

public class Facade

{

    SubSystemOne one;

    SubSystemTwo two;

    SubSystemThree three;



    public Facade()

    {

        one = new SubSystemOne();

        two = new SubSystemTwo();

        three = new SubSystemThree();

    }



    public void MethodA()

    {

        Console.WriteLine("开始执行外观模式中的方法A");

        one.MethodOne();

        two.MethodTwo();

        Console.WriteLine("外观模式中的方法A执行结束");

        Console.WriteLine("---------------------------");

    }



    public void MethodB()

    {

        Console.WriteLine("开始执行外观模式中的方法B");

        two.MethodTwo();

        three.MethodThree();

        Console.WriteLine("外观模式中的方法B执行结束");

    }

}



5、客户端代码

static void Main(string[] args)

{

    Facade facade = new Facade();

    facade.MethodA();

    facade.MethodB();

    Console.Read();

}

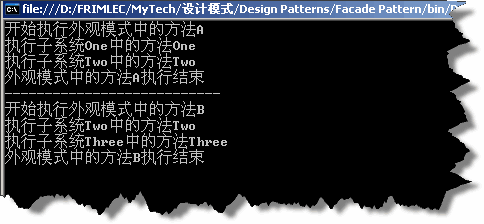

3、程序运行结果

四.案例分析(Example

1、场景

假设远程网络教育系统-用户注册模块包括功能有

1、验证课程是否已经满人

2、收取客户费用

3、通知用户课程选择成功

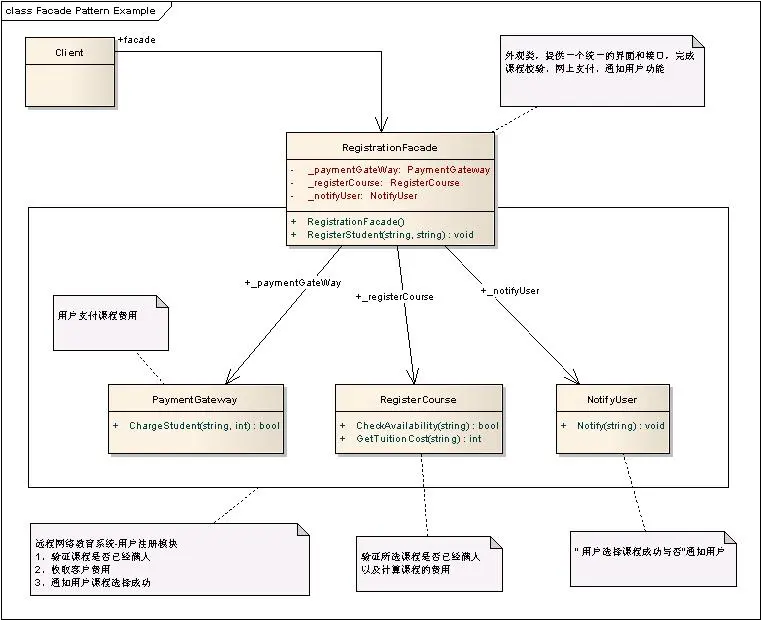

如下图所示

子系统类集合包括:PaymentGateway类、RegisterCourse类、NotifyUser

PaymentGateway类:用户支付课程费用

RegisterCourse类:验证所选课程是否已经满人以及计算课程的费用

NotifyUser类:用户选择课程成功与否"通知用户

RegistrationFacade类:外观类,提供一个统一的界面和接口,完成课程校验、网上支付、通知用户功能

2、代码

1、子系统类集合

1.   namespace FacadePattern

2.   {

3.       /// <summary>

4.       /// Subsystem for making financial transactions

5.       /// </summary>

6.       public class PaymentGateway

7.       {

8.          public bool ChargeStudent(string studentName, int costTuition)

9.           {

10.               //Charge the student

11.              Console.WriteLine(String.Format("Charging student {0} for ${1}", studentName, costTuition.ToString()));

12.               return true;

13.           }

14.       }

15.

16.       /// <summary>

17.       /// Subsystem for registration of courses

18.       /// </summary>

19.       public class RegisterCourse

20.       {

21.           public bool CheckAvailability(string courseCode)

22.           {

23.               //Verify if the course is available..

24.              Console.WriteLine(String.Format("Verifying availability of seats for the course : {0}", courseCode));

25.               return true;

26.           }

27.

28.           public int GetTuitionCost(string courseCode)

29.           {

30.               //Get the cost of tuition

31.               return 1000;

32.           }

33.       }

34.

35.       /// <summary>

36.       /// Subsystem for Notifying users

37.       /// </summary>

38.       public class NotifyUser

39.       {

40.           public bool Notify(string studentName)

41.           {

42.              //Get the name of the instructor based on Course Code

43.               //Notify the instructor

44.              Console.WriteLine("Notifying Instructor about new enrollment");

45.               return true;

46.           }

47.       }

48.   }





2、外观类Façade Class

1.   /// <summary>

2.       /// The Facade class that simplifies executing methods

         in the subsystems and hides implementation for the client

3.       /// </summary>

4.       public class RegistrationFacade

5.       {

6.           private PaymentGateway _paymentGateWay;

7.           private RegisterCourse _registerCourse;

8.           private NotifyUser _notifyUser;

9.

10.           public RegistrationFacade()

11.           {

12.               _paymentGateWay = new PaymentGateway();

13.               _registerCourse = new RegisterCourse();

14.               _notifyUser = new NotifyUser();

15.           }

16.

17.          public bool RegisterStudent(string courseCode, string studentName)

18.           {

19.               //Step 1: Verify if there are available seats

20.               if (!_registerCourse.CheckAvailability(courseCode))

21.                   return false;

22.

23.               //Step 2: Charge the student for tuition

24.              if (!_paymentGateWay.ChargeStudent(studentName, _registerCourse.GetTuitionCost(courseCode)))

25.                   return false;

26.

27.              //Step 3: If everything's successful so far, notify the instructor of the new registration

28.               return _notifyUser.Notify(studentName);







3、客户端代码

1.   namespace FacadePattern

2.   {

3.       class Program

4.       {

5.           static void Main(string[] args)

6.           {

7.              RegistrationFacade registrationFacade = new RegistrationFacade();

8.              if (registrationFacade.RegisterStudent("DesignPatterns101""Jane Doe"))

9.                  Console.WriteLine("Student Registration SUCCESSFUL!");

10.               else

11.                  Console.WriteLine("Student Registration Unsuccessful");

12.           }

13.       }

14.   }



五、总结(Summary

外观模式,为子系统的一组接口提供一个统一的界面,此模式定义了一个高层接口,这一个高层接口使的子系统更加容易使用。

外观模式可以解决层结构分离、降低系统耦合度和为新旧系统交互提供接口功能。


本文转自灵动生活博客园博客,原文链接:http://www.cnblogs.com/ywqu/archive/2010/01/20/1652108.html ,如需转载请自行联系原作者
