Visio绘制活动图

简介:

为什么要绘制活动图?

当我们真正地进入了编码阶段,我们写程序的时候需要按照一定的业务逻辑来组织我们的代码。这就要求我们要细化一个用例所需要涉及的业务流程。活动图用来描述一个业务过程或一个用例的顺序流。



用Visio2010绘制活动图

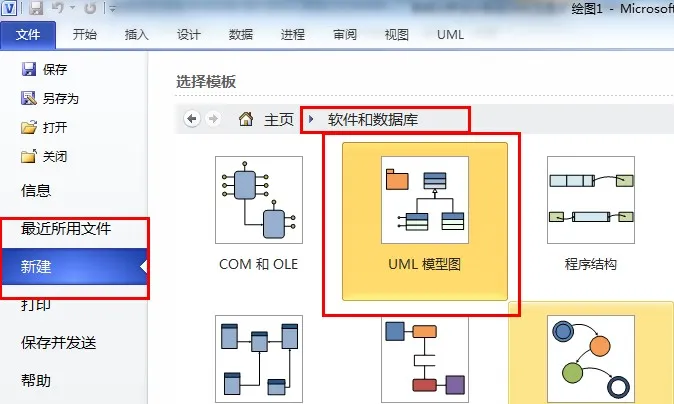

1、选择模型



2、常用的符号。Visio2010中工具栏对活动图常用的符号都已经有中文描述,这里不再一一介绍。



3、至此创建活动图模版的工作就完成了。





活动图实质上是一个特殊的工作流模型。

用活动图对工作流建模步骤:

1、识别工作流的目标:

2、确定从起始状态到终止状态工作流的前置条件和后置条件;

3、定义并识别为实现目标而必须发生的活动和状态,按逻辑顺序将它们放进模型图,并对它们命名;

4、定义并画出所有要在模型图中创建和修改的对象,将这些对象和活动同对象流连接起来;

5、按泳道决定谁(who)或什么(what)将对执行这些活动和状态负责;

6、从主流程开始,用转换符号连接所有的元素  ;

7、在流程可能要分裂出一个候补流(alternate flow)的地方放置一个判断;

8、评估模型图,看是否有并发工作流,如果有,用同步表示分叉(forking)和结合(joining);

9、在每个模型元素的规范窗口中设置动作、触发器和监护条件

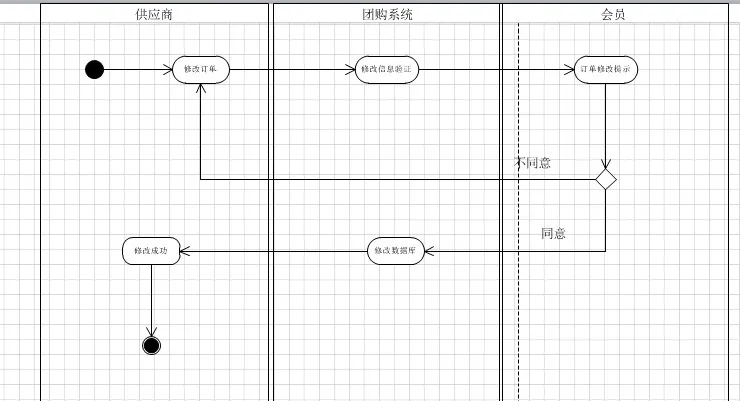

下面我们将以团购系统的会员修改订单的用例进行活动图的绘制。

本文转自陈哈哈博客园博客,原文链接http://www.cnblogs.com/kissazi2/archive/2012/06/13/2546846.html如需转载请自行联系原作者

kissazi2
