ASP.NET MVC 3 Beta初体验之超酷的Chart

2018-01-01 1532
版权
版权声明：
本文内容由阿里云实名注册用户自发贡献，版权归原作者所有，阿里云开发者社区不拥有其著作权，亦不承担相应法律责任。具体规则请查看《 阿里云开发者社区用户服务协议》和 《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容，填写 侵权投诉表单进行举报，一经查实，本社区将立刻删除涉嫌侵权内容。
简介：
   前面一篇文章： ASP.NET MVC 3 Beta初体验之WebGrid介绍了WebGrid控件的使用，ASP.NET MVC 3 Beta中才内置Chart的。这篇文章中将介绍Chart的使用。包括Chart数据源的配置、Chart的显示、Chart保存三个方面。Chart是很多系统中使用，所以在ASP.NET MVC 3 Beta初体验之中介绍它是很有必要的。
1、配置Chart的数据源
给Chart配置数据源大概有三种方式。
第一种：使用数组
示例：
Controller代码：
public  ActionResult BasicChart()
{
 return  View();
}
BasicChart.cshtml代码：
复制代码
< p >
@{
var key  = new  Chart(width:  600 , height:  400 )
.AddTitle( " 人员流动情况 " )
.AddSeries(name:  " Employee " ,xValue:  new [] {  " 一月份 " ,  " 二月份 " ,  " 三月份 " ,  " 四月份 " ,  " 五月份 " ,  " 六月份 " ,  " 七月份 " ,  " 八月份 " ,  " 九月份 " }, yValues:  new [] {  " 2 " ,  " 6 " ,  " 4 " ,  " 5 " ,  " 3 " , " 4 " , " 9 " , " 2 " , " 5 " })
.Write();
}
 </ p >
复制代码
从上面代码可以看到，我给 Chart的xValue配置了一个数组，相应的yValue也配置了一个相应的数组。

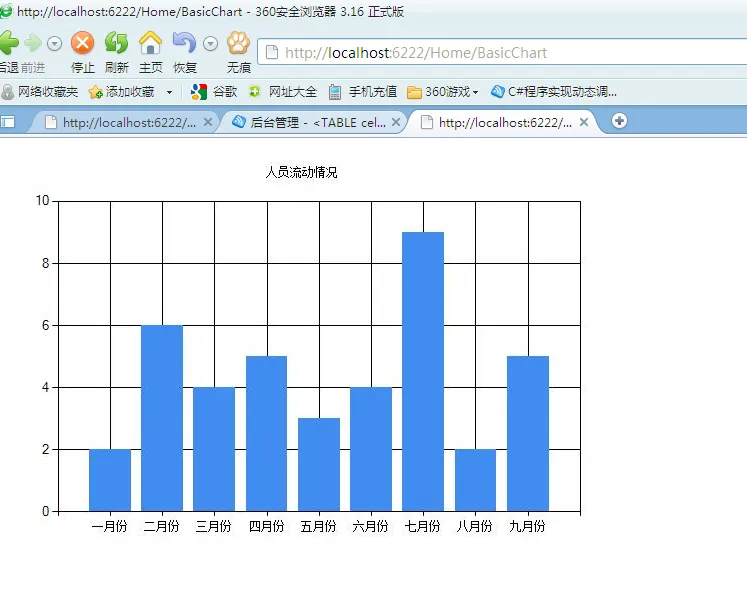

运行效果：
此时，我们发现这个图形是单独显示的，没有站点的样式和母版。下面实现将这个图形显示在一个页面中。
定义一个Action：
public  ActionResult ShowBasicChart()
{
 return  View();
}
View代码：定义一个img标签，将src改成生成图片的action。
< p >< img  src ="BasicChart" /> </ p >

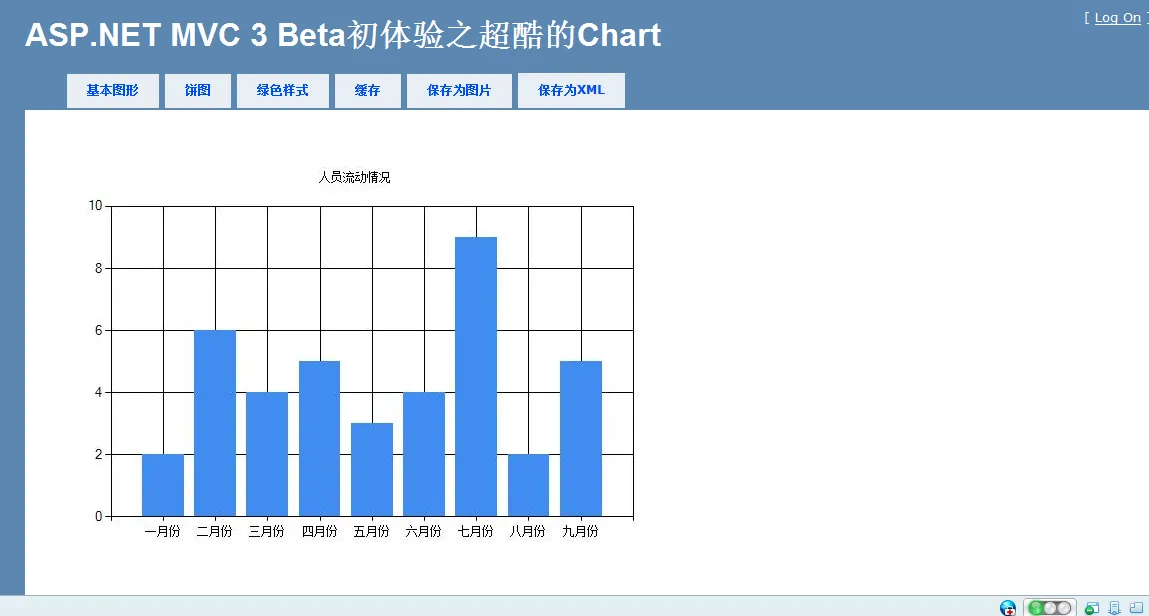

 效果：有了站点样式和母板：
第二种方式：数据库查询
示例：
@{ var db  =  Database.Open( " SmallBakery " );
var data  =  db.Query( " SELECT Month, Number FROM Employee " );
var key  = new  Chart(width:  600 , height:  400 )
.AddTitle( " 人员流动 " )
.DataBindTable(dataSource: data, xField:  " Month " )
.Write(); }
第三种方式：XML
示例：
复制代码
@using System.Data; @{
 var dataSet  = new  DataSet();
dataSet.ReadXmlSchema(Server.MapPath( " ~/App_Data/data.xsd " ));
dataSet.ReadXml(Server.MapPath( " ~/App_Data/data.xml " ));
var dataView  = new  DataView(dataSet.Tables[ 0 ]);
var key  = new  Chart(width:  600 , height:  400 )
.AddTitle( " Sales Per Employee " )
.AddSeries( " Default " , chartType:  " Pie " ,
xValue: dataView, xField:  " Name " ,
yValues: dataView, yFields:  " Sales " )
.Write();
}
复制代码
 由于这三种方式都类似，了解其中一种，其余的类似，就不细说了，为了简单起见，下面的例子都是用数组的方式来实现。
2、Chart的显示：

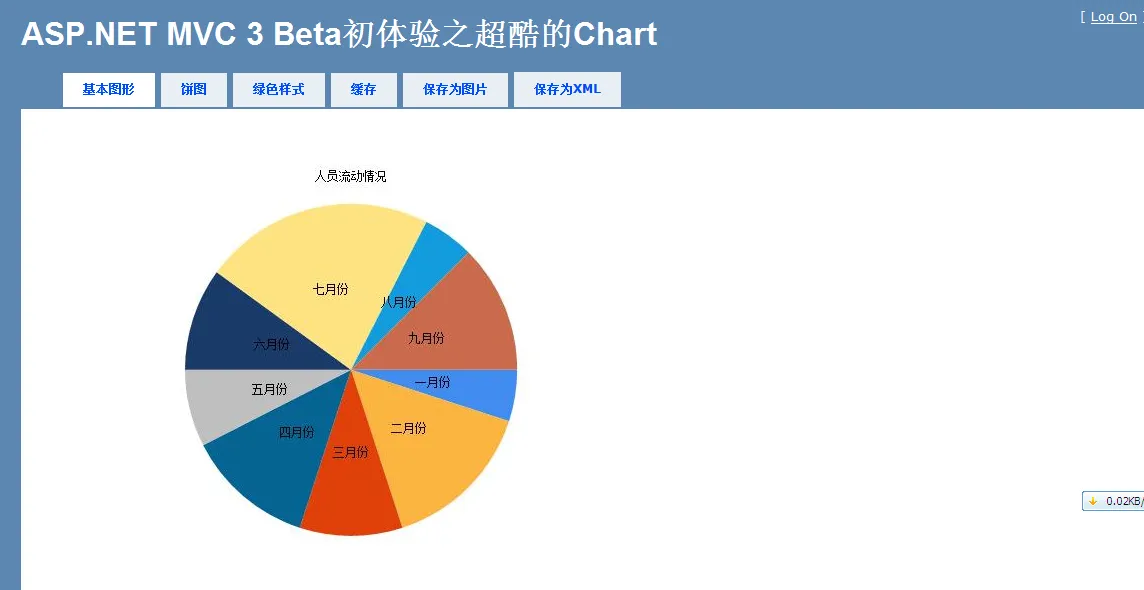

chartType属性：它有一个chartType属性，可以定义显示的方式。比如将上面的例子的chartType定义为"Pie"，就显示为饼图。
复制代码
@{
var key  = new  Chart(width:  600 , height:  400 )
.AddTitle( " 人员流动情况 " )
.AddSeries(name:  " Employee " ,chartType:  " Pie " , xValue:  new [] {  " 一月份 " ,  " 二月份 " ,  " 三月份 " ,  " 四月份 " ,  " 五月份 " ,  " 六月份 " ,  " 七月份 " ,  " 八月份 " ,  " 九月份 " }, yValues:  new [] {  " 2 " ,  " 6 " ,  " 4 " ,  " 5 " ,  " 3 " , " 4 " , " 9 " , " 2 " , " 5 " })
.Write();
}
复制代码
 效果：

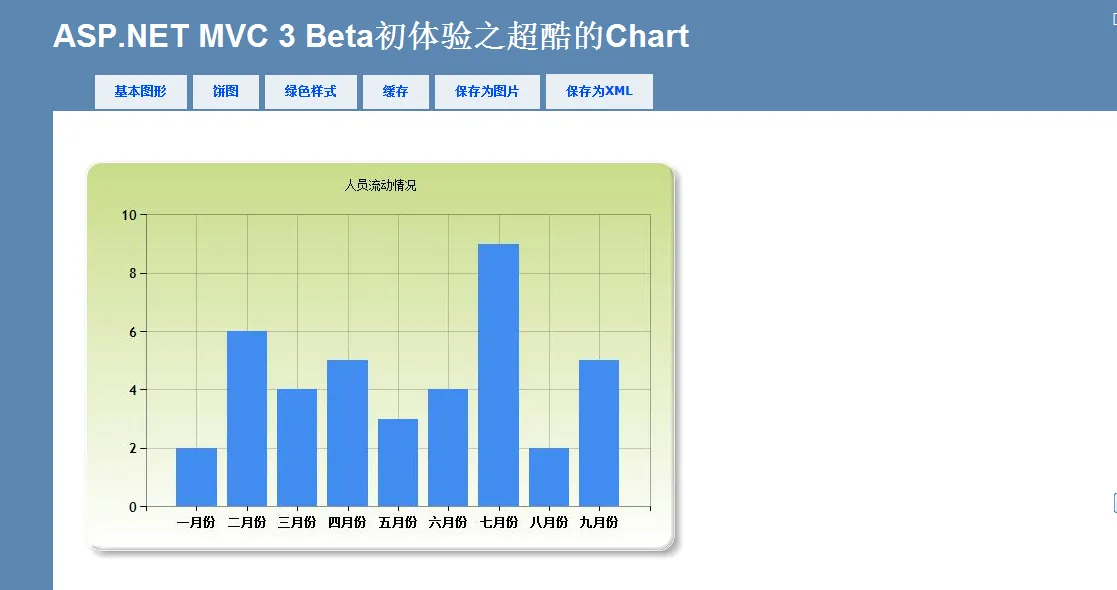

template属性：它可以定义背景模板，如修改代码为：template: ChartTheme.Green
复制代码
代码
@{
var key  = new  Chart(width:  600 , height:  400 ,template: ChartTheme.Green)
.AddTitle( " 人员流动情况 " )
.AddSeries(name:  " Employee " ,xValue:  new [] {  " 一月份 " ,  " 二月份 " ,  " 三月份 " ,  " 四月份 " ,  " 五月份 " ,  " 六月份 " ,  " 七月份 " ,  " 八月份 " ,  " 九月份 " }, yValues:  new [] {  " 2 " ,  " 6 " ,  " 4 " ,  " 5 " ,  " 3 " , " 4 " , " 9 " , " 2 " , " 5 " })
.Write();
}
复制代码
效果：
3、Chart保存
  将Chart保存到缓存中：看下面代码：
复制代码
代码
@{
var chartKey  =  Request[ " key " ];
 if  (chartKey  != null )
{
var cachedChart  =  Chart.GetFromCache(key: chartKey);
 if  (cachedChart  == null )
{
cachedChart  = new  Chart( 600 ,  400 );
cachedChart.AddTitle( " Cached Chart -- Cached at  " +  DateTime.Now);
cachedChart.AddSeries(
name:  " Employee " ,
axisLabel:  " Name " ,
xValue:  new [] {  " 一月份 " ,  " 二月份 " ,  " 三月份 " ,  " 四月份 " ,  " 五月份 " ,  " 六月份 " ,  " 七月份 " ,  " 八月份 " ,  " 九月份 " },
yValues:  new [] {  " 2 " ,  " 6 " ,  " 4 " ,  " 5 " ,  " 3 " , " 4 " , " 9 " , " 2 " , " 5 " });
cachedChart.SaveToCache(key: chartKey,minutesToCache:  2 ,slidingExpiration:  false );
}
Chart.WriteFromCache(chartKey);
}
}
复制代码

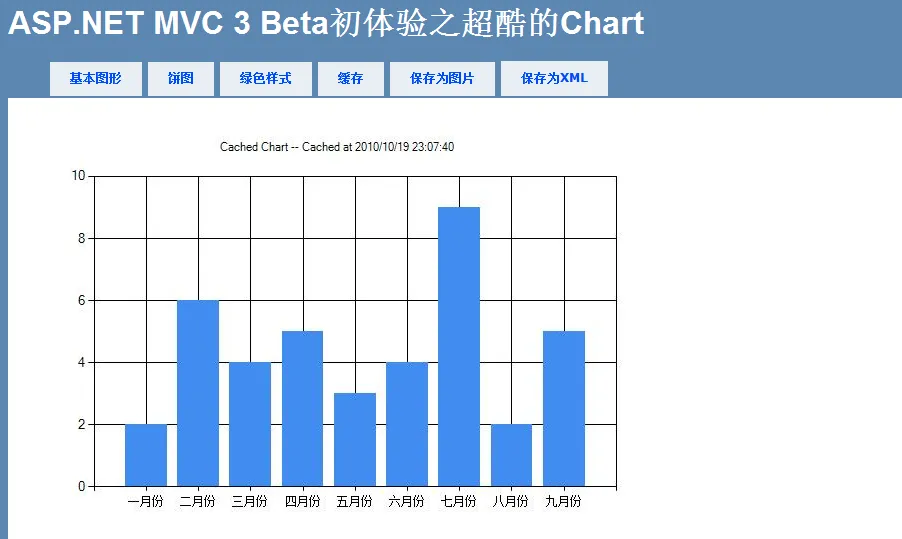

Chart.GetFromCache(key: chartKey)将根据key从缓存中取出Chart，cachedChart.SaveToCache(key: chartKey,minutesToCache: 2,slidingExpiration: false)是将Chart缓存起来。看下图：

当再次请求的时候，就直接从缓存中取数据。设置缓存两分钟，两分钟之后这次的缓存失效。
 将Chart保存为图片：
使用下面代码将图形保存为图片：
复制代码
@{
var filePathName  = " _ChartFiles/chart01.jpg " ;
 if  ( ! File.Exists(Server.MapPath(filePathName)))
{
var chartImage  = new  Chart( 600 ,  400 );
chartImage.AddTitle( " Chart Title " );
chartImage.AddSeries(
name:  " Employee " ,
axisLabel:  " Name " ,
xValue:  new [] {  " 一月份 " ,  " 二月份 " ,  " 三月份 " ,  " 四月份 " ,  " 五月份 " ,  " 六月份 " ,  " 七月份 " ,  " 八月份 " ,  " 九月份 " },
yValues:  new [] {  " 2 " ,  " 6 " ,  " 4 " ,  " 5 " ,  " 3 " , " 4 " , " 9 " , " 2 " , " 5 " });
chartImage.Save(path: filePathName);
}
}
复制代码
保存之后的图片：
将Chart保存为保存为XML：
复制代码
@{ Chart chartXml;
var filePathName  = " _ChartFiles/XmlChart.xml " ;
 if  (File.Exists(Server.MapPath(filePathName)))
{
chartXml  = new  Chart(width:  600 ,height:  400 ,templatePath: filePathName);
}
 else  {
chartXml  = new  Chart(width:  600 ,height:  400 );
chartXml.AddTitle( " Chart Title -- Saved at  " +  DateTime.Now);
chartXml.AddSeries(
name:  " Employee " ,
axisLabel:  " Name " ,
xValue:  new [] {  " 一月份 " ,  " 二月份 " ,  " 三月份 " ,  " 四月份 " ,  " 五月份 " ,  " 六月份 " ,  " 七月份 " ,  " 八月份 " ,  " 九月份 " },
yValues:  new [] {  " 2 " ,  " 6 " ,  " 4 " ,  " 5 " ,  " 3 " , " 4 " , " 9 " , " 2 " , " 5 " });
chartXml.SaveXml(path: filePathName);
}
chartXml.Write();
}
复制代码
 从上面代码我们可以看到，可以通过templatePath将XML转换成Chart。通过SaveXml可以将Chart保存为XML。生成的XML如下：
复制代码
代码
< Chart  Width ="600"  Height ="400" >
< Series >
< Series  Name ="Employee"  XValueType ="String"  YValueType ="String"  ChartArea ="Default"  AxisLabel ="Name" >
< Points >
< DataPoint  YValues ="2"  AxisLabel ="一月份" />
< DataPoint  YValues ="6"  AxisLabel ="二月份" />
< DataPoint  YValues ="4"  AxisLabel ="三月份" />
< DataPoint  YValues ="5"  AxisLabel ="四月份" />
< DataPoint  YValues ="3"  AxisLabel ="五月份" />
< DataPoint  YValues ="4"  AxisLabel ="六月份" />
< DataPoint  YValues ="9"  AxisLabel ="七月份" />
< DataPoint  YValues ="2"  AxisLabel ="八月份" />
< DataPoint  YValues ="5"  AxisLabel ="九月份" />
</ Points >
</ Series >
</ Series >
< ChartAreas >
< ChartArea  Name ="Default" >
</ ChartArea >
</ ChartAreas >
< Titles >
< Title  Name ="Title1"  Text ="Chart Title -- Saved at 2010/10/19 23:41:02" >
</ Title >
</ Titles >
</ Chart >
复制代码
总结：本文就三个方面介绍了ASP.NET MVC 3 Beta中的Chart。包括它的数据源配置、显示以及保存。




本文转自麒麟博客园博客，原文链接：http://www.cnblogs.com/zhuqil/archive/2010/10/20/asp-net-mvc-3-chart.html，如需转载请自行联系原作者
