51流水灯实验

实验项目( 一 ) — 预习报告

项目

名称

LED高低电平交替闪烁程序

实验

目的

及

要求

1. 正确安装keil软件

2. 在 Proteus 的环境下，设计硬件原理图；

3．在keil 集成环境下设计C语言程序；

4. 在 Proteus 的环境下，将硬件原理图与软件联接仿真运行。

实验

内容

及

原理

1、先正确安装keil c 以及 proteus 软件。

2、利用keil 编写c语言代码，在代码中，定义好要输出的管脚P2,定义一个delay()延迟函数，以及Led = ~LED的反相输出。

3、Proteus的仿真，单片机最小系统的构建：包括40号引脚电源VCC，20号引脚

接地GND，9号引脚复位RESET,18、19号引脚外接12MHZ的晶振以提供时钟频率；

4、8个LED灯的接法：VCC 5V供电的话,单片机的P2口置低电平LED才能亮。

5、代码中0x表示的是16进制。0x0f表示的是0000 1111，也就是说左边的4个LED灯会亮。

预习

过程

中的

疑问

疑问一：0x表示的是怎么？

疑问二：在keil c 中怎么定义指定的引脚号？

疑问三：怎么编写delay()延迟函数？

疑问四：在keil c 中怎么进行调试演练代码？

疑问五:  在仿真环境proteus中，怎么将keil c 中的代码与电路图结合，来进行仿真？

疑问六：发光LED二极管怎么辨别其正负？

疑问七：怎么才能知道给引脚置低电平LED灯亮还是不亮？

疑问八：单片机最小系统的电路图怎么画？

实验项目( 一 ) — 实验报告

项目

名称

LED高低电平交替闪烁程序

指导教师

高照玲

实验室

教室

实验日期

2015/10月

分组

情况

赵存档、张泽光

成    绩

好

实验步骤（算法、代码、方法）给出流程图

LED高低电平交替闪烁的KEIL C代码：

#include   <reg51.h>

#define LED P2

void delay(int   x);

void main()

{

LED = 0x0f;

           while(1)

        {

delay(10000);

          LED =   ~LED;

}

}

void delay(int   x)

{

int i;

    for(i=0;i<x;i++);

}

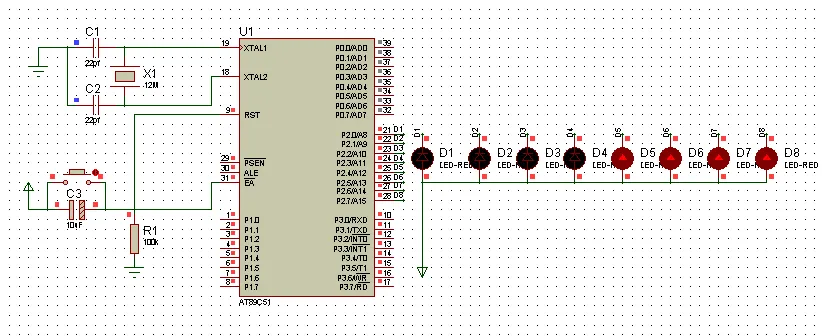

Proteus仿真电路图：

电路图包括：单片机最小系统:复位以及晶振提供时钟频率，led灯。

实验结果（结论及

分析）

     经过调试以及分析可得出结论：通过编写Keil c代码设置晶振频率12MHZ

编译获得hex文件,在proteus中将hex文件加载进去，完成实验的结果。

通过实验可以明白单片机最小系统该怎么画：先是AT89C51单片机，晶振提供单片机运行的时钟周期，手动复位端。P2端口输出低电平与LED灯相连，使之被点亮。
