驱动蜂鸣器的实验

实验项目( 二 ) — 预习报告

项目

名称

驱动蜂鸣器实验

实验

目的

及

要求

目的：学会本次实验是如何进行实现的，以及对实验原理的理解。

要求：认真完成本实验的keil代码的编写，proteus电路仿真图的设计。 小组内独立完成实验项目内容。

实验

内容

及

原理

驱动蜂鸣器的实验：

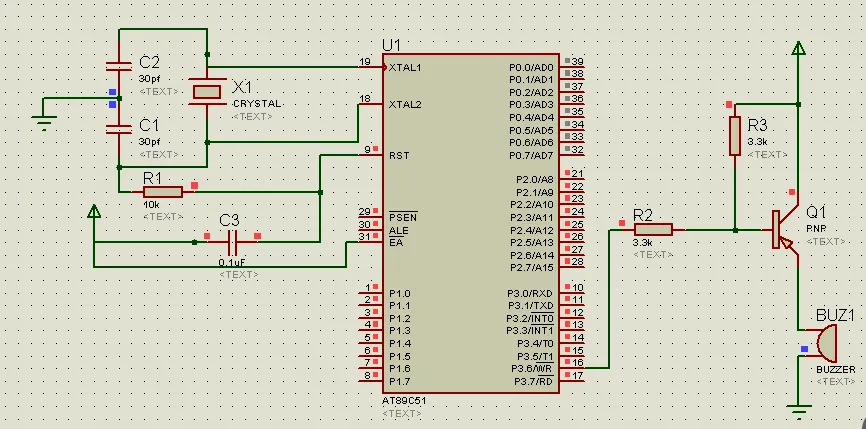

实验内容：先在proteus仿真软件中画好电路图，然后在keil中编写驱动蜂鸣器的代码。进行调试代码是否正确，如果正确设置好晶振频率，生成hex文件,加载到proteus 51单片机中去。

实验原理：

让蜂鸣器发出声音，需要给蜂鸣器一个脉冲信号。51单片机没有输出脉冲信号的引脚，就要自己编写一个脉冲信号的代码。即：先给蜂鸣器一段高电平，然后延长一段时间，给一段低电平，然后延长一段时间。最后加一个循环。

预习过程中的疑问以及疑问  解答

关于驱动蜂鸣器的实验：

疑问一：怎么样让单片机产生一个脉冲信号给蜂鸣器？

解答：定义一个引脚，定义一段时间为高电平，定义一段时间为低电平，然后可以加一个循环。

疑问二：使蜂鸣器发生函数是怎么写的？

解答：for循环里面加脉冲，即：for(i=0;i<count;i++){   buzzer=1;delay(High);buzzer=0;

Delay(Low)};

疑问三：void pulse_BZ(int,int,int)是什么意思？

解答：定义蜂鸣器发声的函数，第一个括号里面的int表示传参，第一个int 表示

Count发声的次数，第二个int表示高电平，第三个int表示低电平。

疑问四：delay延时函数是怎么计算的？

解答：void delay(int x){ int i,j; for(i=0;i<x;i++)for(j=0;j<1200;j++);}   这里12MHZ的晶振，一个机器周期12*1/12=1us，一个for循环8us，这里8*1200约等于10ms

总的延时 x*10ms

实验项目( 二 ) — 实验报告

项目

名称

驱动蜂鸣器实验

指导教师

高照玲

实验室

教室

实验日期

2015/10/14

分组

情况

赵存档、

成    绩

实验步骤（算法、代码、方法）给出流程图

驱动蜂鸣器的实验：

流程图：

主要实现代码：

延迟函数：

void   delay(int x)

   {    int i,j;

               for(i=0;i<x;i++)

               for(j=0;j<60;j++); }

蜂鸣器发声函数：

void   Buzzer(int count,int High,int Low)

{  int i;

              for(i=0;i<count;i++)

               {  buzzer = 1;

                      delay(High);

                      buzzer = 0;

                      delay(Low);}

}

实验结果（结论及

分析）

通过实验，知道怎么样给单片机产生一个脉冲信号：一段高电平，一段低电平。

编写代码的时候，知道怎么写一个延迟函数也就是for循环:先知道机器周期12MHZ的晶振是12*1/12=1us。X * 第2个for循环里面的数字约等于几ms；

Delay()函数里面填写 X数字。

画电路的时候注意一些要点：加不加电阻和二极管之类的。

编写代码的时候：延时函数的第一个for后面没有分号的，不然会照成延时不对。
