使用JLink烧写bin文件到Mini2440

简介:
    我自己有一个Mini2440的板子,我学习了Bootloader这一节,想做一下实验。
    很可惜,我只有笔记本电脑,不带并口的。不过我有一个JLinkV8,听网友们说可以有它来下载程序。

    网上有不少的文章讲如何使用JLink烧程序到Mini2440,我总结了一下,主要的步聚如下:
    (1)下载init.bin文件,并运行。它能将SDRAM配置好。
    (2)下载u-boot.bin文件到SDRAM内存地址上,并运行它。
    (3)使用u-boot命令将自身写到NandFlash或NorFlah。

    首先要安装JLink驱动,然后就是正确的连线,最后是给Mini2440上电。

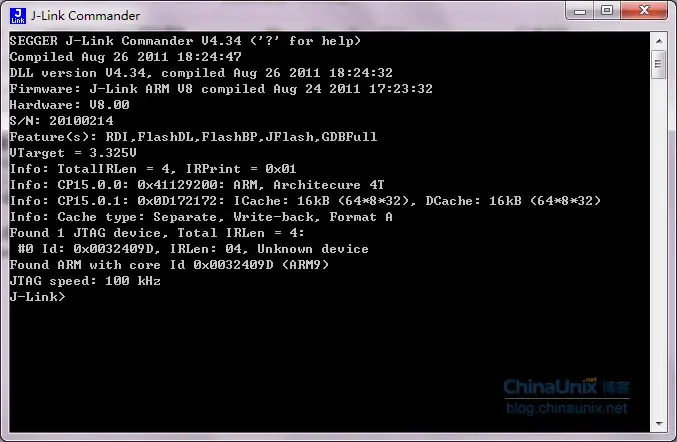

打开J-Link Commander。

    以上显示,是正常连接的。

    我在网上下载了一个init.bin文件。 init.zip  提取其init.bin文件。
    下面我简单讲一下,我用到的几个jlink命令:
  • r -- reset, 复位命令
  • h -- halt, 停机,也有暂停的功能
  • loadbin <filename> <address> -- 下载filename文件到地址上address
  • setpc <address> -- 设置PC的值

在执行J-Link命令之前,先执行:
     > speed 12000
     提高通信速度,不然后面下载程序会很慢。

(1)下载init.bin文件,在J-Link Commander执行以下命令:
     > r
     > h
     > loadbin e:\init.bin 0x40000000
     > setpc 0x40000000
     > g
     执行完上述命令之后,我们的目标板就从0x40000000地址上开始执行。如果看到Mini2440板子上的4个LED开始闪烁,那就说明init.bin程序在目标板中运行起来了。
     这里我有一个问题,为什么要下载到0x40000000地址上呢?既然不是SDRAM,这个地址上是什么存储器?请大师解答

(2)然后下载我们的u-boot.bin文件到SDRAM中进行运行。
     > h
     > loadbin e:\u-boot.bin 0x33f80000
     > setpc 0x33f80000
     > g
     这里我说明一下为什么是0x33f80000,因为在U-Boot中已定义了U-Boot终端是运行在这个地址。执行完J-Link命令之后,我们就听到一声蜂鸣器声,并可以在Mini2440连出来的串口终端上看到U-Boot输出的信息:

     这已说明刚下载的U-Boot已经运行起来了。

(3)接下来,就是用U-Boot将自己写入NandFlash或NorFlash
     首先,重新导入u-boot.bin文件到0x30000000地址上。
     > h
     > loadbin e:\u-boot.bin 0x30000000
     > g

     然后,就是在串口终端中输入Uboot命令,将0x30000000内存的数据分别写入NandFlash或NorFlash。

     我只完成了将U-Boot烧入NandFlash的操作,至于NorFlash遇到了点麻烦。
     我先讲NandFlash。如下图所示,输入命令:


     然后拔了J-Link,选择NandFlash,重新启动。就会在串口终端看到NandFlash的启动信息。


    以上是NandFlash的烧录,下面我讲述一下烧写NorFlash的过程。与NandFlash的烧录过程差不多,只有U-Boot命令不一样:

    错误应该出现在“erase 0 3ffff”命令上。看网友执行的结果不是这样的。请大师指点一下……
