基于MVC4+EasyUI的Web开发框架经验总结（4）--使用图表控件Highcharts

2017-12-04 1421

版权

本文内容由阿里云实名注册用户自发贡献，版权归原作者所有，阿里云开发者社区不拥有其著作权，亦不承担相应法律责任。具体规则请查看《阿里云开发者社区用户服务协议》和《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容，填写侵权投诉表单进行举报，一经查实，本社区将立刻删除涉嫌侵权内容。

简介：

在我们做各种应用的时候，我们可能都会使用到图表统计，以前接触过一些不同的图表控件，在无意中发现了图表控件Highcharts，其强大的功能和丰富的互动效果，令人难以忘怀。本篇主要介绍在Web开发中使用图表控件Highcharts，以及对其进行统一汉化等操作，让我们的程序功能更加丰富，内容更加美观。

1、Highcharts基础介绍

Highcharts是一个非常流行，界面美观的纯Javascript图表库。它主要包括两个部分：Highcharts和Highstock。Highcharts可以为您的网站或Web应用程序提供直观，互动式的图表。目前支持线，样条，面积，areaspline，柱形图，条形图，饼图和散点图类型。Highstock可以为您方便地建立股票或一般的时间轴图表。它包括先进的导航选项，预设的日期范围，日期选择器，滚动和平移等等。

HIghChartS官网：http://www.highcharts.com/

HighCharts Demo:http://www.highcharts.com/demo/

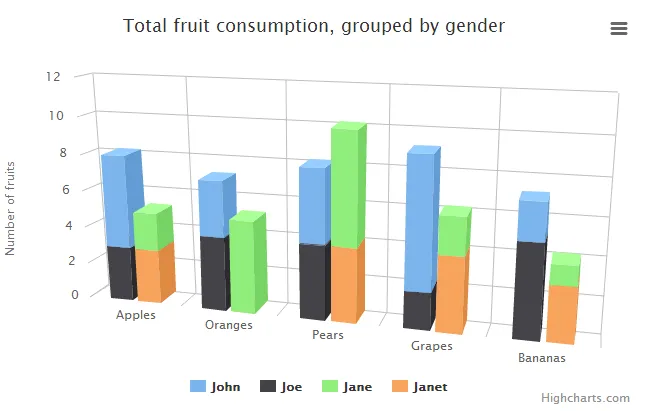

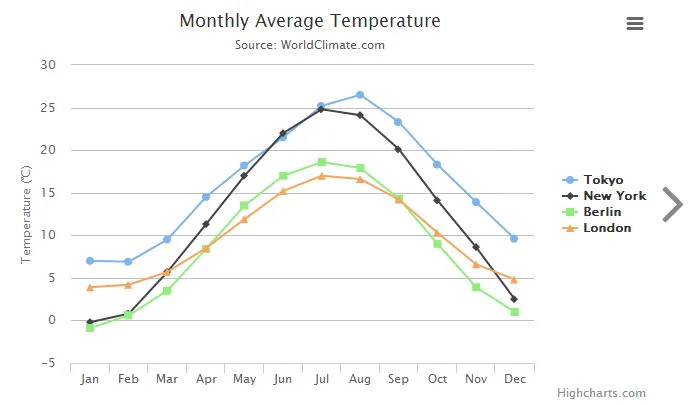

Highcharts支持曲线图、饼图、柱状图、仪表图、散点图等等几十种图形，界面展示效果非常丰富，3D效果也很好看。列出几个供参考下吧

Highcharts使用jQuery等Javascript框架来处理基本的Javascript任务。因此,在使用Highcharts之前，需要在页面头部引用这些脚本文件。如果你使用jQuery作为基本框架，那么你需要在页面头部同时引用jQuery和Hightcharts两个文件就可以了。

由于我在Web开发框架中，主要采用了MVC+EasyUI的方式，因包含的文件如下所示。

    @*添加Jquery，EasyUI和easyUI的语言包的JS文件*@
    <script type="text/javascript" src="~/Content/JqueryEasyUI/jquery.min.js"></script>
    <script type="text/javascript" src="~/Content/JqueryEasyUI/jquery.easyui.min.js"></script>
    <script type="text/javascript" src="~/Content/JqueryEasyUI/locale/easyui-lang-zh_CN.js"></script>


    @*图表JS文件应用*@
    <script src="~/Content/JQueryTools/Highcharts/js/highcharts.js"></script>

但是为了更好的展示效果，我们一般添加一个图标预定义的样式进去，同时添加导出功能的脚本，如下所示。

    @*图表JS文件应用*@
    <script src="~/Content/JQueryTools/Highcharts/js/highcharts.js"></script>
    <script src="~/Content/JQueryTools/Highcharts/js/modules/exporting.js"></script>
    <script src="~/Content/JQueryTools/Highcharts/js/themes/grid.js"></script>

当然，如果我们散点图、3D图形等内容，还需要引入一些额外的js文件的

    <script src="~/Content/JQueryTools/Highcharts/js/highcharts-more.js"></script>
    <script src="~/Content/JQueryTools/Highcharts/js/highcharts-3d.js"></script>

2、图表的生成操作

前面说了，这个图表控件主要就是使用Jquery和Javascript来实现，我们来分析下一个饼图的Demo代码。

$(function () {
    $('#container').highcharts({
        chart: {
            plotBackgroundColor: null,
            plotBorderWidth: null,
            plotShadow: false
        },
        title: {
            text: 'Browser market shares at a specific website, 2014'
        },
        tooltip: {
            pointFormat: '{series.name}: <b>{point.percentage:.1f}%</b>'
        },
        plotOptions: {
            pie: {
                allowPointSelect: true,
                cursor: 'pointer',
                dataLabels: {
                    enabled: true,
                    format: '<b>{point.name}</b>: {point.percentage:.1f} %',
                    style: {
                        color: (Highcharts.theme && Highcharts.theme.contrastTextColor) || 'black'
                    }
                }
            }
        },
        series: [{
            type: 'pie',
            name: 'Browser share',
            data: [
                ['Firefox',   45.0],
                ['IE',       26.8],
                {
                    name: 'Chrome',
                    y: 12.8,
                    sliced: true,
                    selected: true
                },
                ['Safari',    8.5],
                ['Opera',     6.2],
                ['Others',   0.7]
            ]
        }]
    });
});

上面的脚本主要就是根据series属性里面的数据进行生成饼图的，那么我们实际开发的时候，数据肯定不是固定的，一般我们是通过动态方式赋值的。

如我一般倾向于使用Jquery的Ajax方式，调用后台获得数据，然后进行绑定的。那么这种情况下，如何操作脚本了呢，我们来分析看看。

首先我们先在脚本函数里面，初始化一个chart对象，并把其中涉series数据data设置为空就是了。

            var chart1 = new Highcharts.Chart({
                chart: {
                    renderTo: "container1",
                    plotBackgroundColor: null,
                    plotBorderWidth: null,
                    plotShadow: false,
                },
                title: {
                    text: '集团分子公司人员组成'
                },
                tooltip: {
                    pointFormat: '{series.name}: <b>{point.y}</b>'
                },
                plotOptions: {
                    pie: {
                        allowPointSelect: true,
                        cursor: 'pointer',
                        dataLabels: {
                            enabled: true,
                            format: '<b>{point.name}</b>: {point.percentage:.1f} %',
                            style: {
                                color: (Highcharts.theme && Highcharts.theme.contrastTextColor) || 'black'
                            }

                        },
                        //showInLegend: true
                    }
                },
                series: [{
                    type: 'pie',
                    name: '人员数量',
                    data: []
                }]
            });

第二步是通过Ajax调用后台连接获得数据，然后绑定到具体的属性上就可以了，具体代码如下所示。

            //通过Ajax获取图表1数据
            $.ajaxSettings.async = false;
            var data1 = [];
            $.getJSON("/User/GetCompanyUserCountJson", function (dict) {
                for (var key in dict) {
                    if (dict.hasOwnProperty(key)) {
                        data1.push([key, dict[key]]);
                    }
                };
                chart1.series[0].setData(data1);
            });

而图表的HTML代码则是如下所示，主要就是新增一个div，id为container1，用来放置图表就是了。

                             <div class="box">
                                 <div class="box-title">
                                     <div style="float: left">
                                         <img src="~/Content/JqueryEasyUI/themes/icons/customed/user.png" alt="" width="20" height="20" />
                                         图表1
                                     </div>
                                     <div style="float: right; padding-right: 10px;">更多</div>
                                 </div>
                                 <div class="box-content" style="height: 310px">
                                     <div id="container1" style="height: 300px;max-width:500px"></div>
                                 </div>
                             </div>

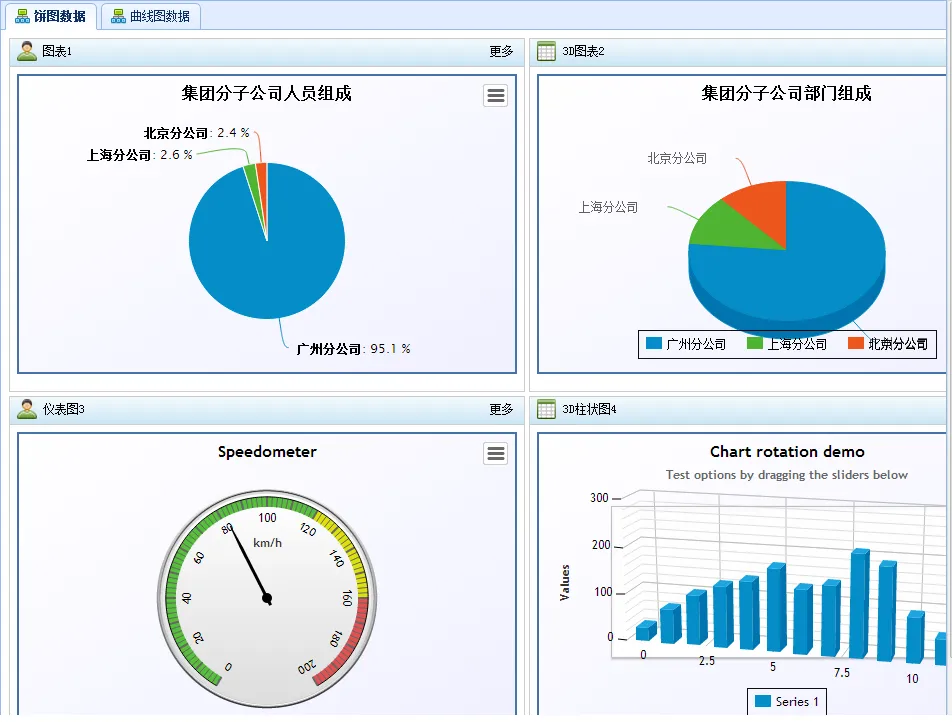

完成以上的代码，我们运行就可以看到下面的图形了，这样看起来是不是比较酷一些呢。

3、图表的导出功能及菜单汉化

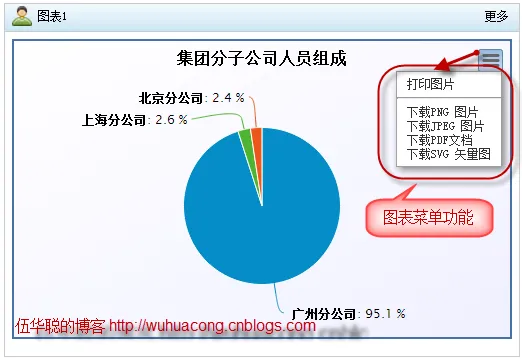

从上面的图表里面看到，每个图表的右上角，都有一个菜单的功能，里面有一些功能，如打印图片、导出图片等操作，具体菜单的表现如下所示。

但是上面的菜单式我经过了汉化处理的，默认的显示效果是英文的，如下所示。

显然英文的菜单，不是我们希望的，我们需要汉化一下才更好，那么如何汉化上面的通用菜单呢，需要每个模块都重复一样的汉化吗，当然不需要了。我们可以把它放到全局设置里面。

前面我们介绍了，为了使得图表展示更好的效果，我们包含了一个grid.js的图表样式，其实里面也还有其他样式可以使用的，不过我觉得还是grid.js的样式最佳，如下所示。

那么既然使用了这个样式设置，我们把全局的一些设置，如汉化的操作，也放到这里就可以了。

我们在这个文件的底部，增加一个SetOption的操作代码就可以，这些汉化的菜单，由于我使用了最新版本，有些参数是和旧版本不一致的，所以冲着这个辛苦劲，应该推荐鼓励下哦。呵呵

设置汉化的代码。如下所示。

// Apply the theme
var highchartsOptions = Highcharts.setOptions(Highcharts.theme);

//汉化图表菜单
Highcharts.setOptions({
    lang: {
        contextButtonTitle: "图表菜单",
        printChart: "打印图片",
        downloadJPEG: "下载JPEG 图片",
        downloadPDF: "下载PDF文档",
        downloadPNG: "下载PNG 图片",
        downloadSVG: "下载SVG 矢量图",
        exportButtonTitle: "导出图片"
    }
});
