部署 instance 到 OVS vlan100 - 每天5分钟玩转 OpenStack(138)

简介: 上一节创建了 OVS vlan network vlan100,今天部署 instance 到该网络。launch 新的 instance “cirros-vm1”,网络选择 vlan100。 cirros-vm1 分配到的 IP 为 172.16.100.3。
+关注继续查看

上一节创建了 OVS vlan network vlan100,今天部署 instance 到该网络。

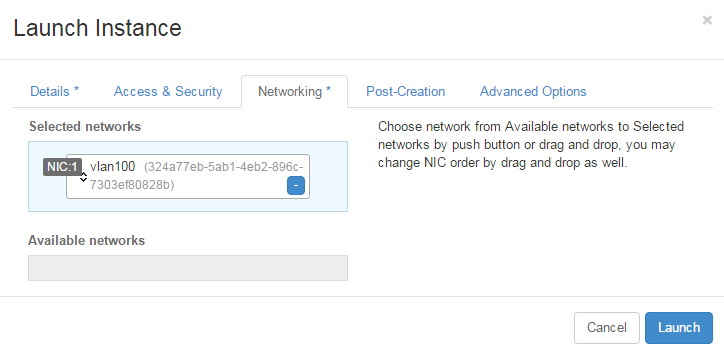

launch 新的 instance “cirros-vm1”,网络选择 vlan100。

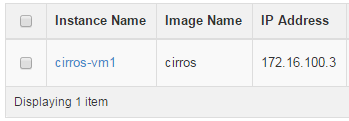

cirros-vm1 分配到的 IP 为 172.16.100.3。

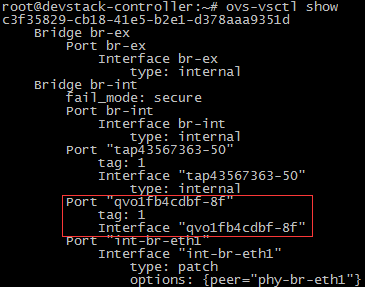

cirros-vm1 被 schedule 到控制节点,其虚拟网卡也连接到 br-int。

虚拟网卡与 br-int 的连接方式与 local 和 flat 网络没有任何区别,不再赘述。

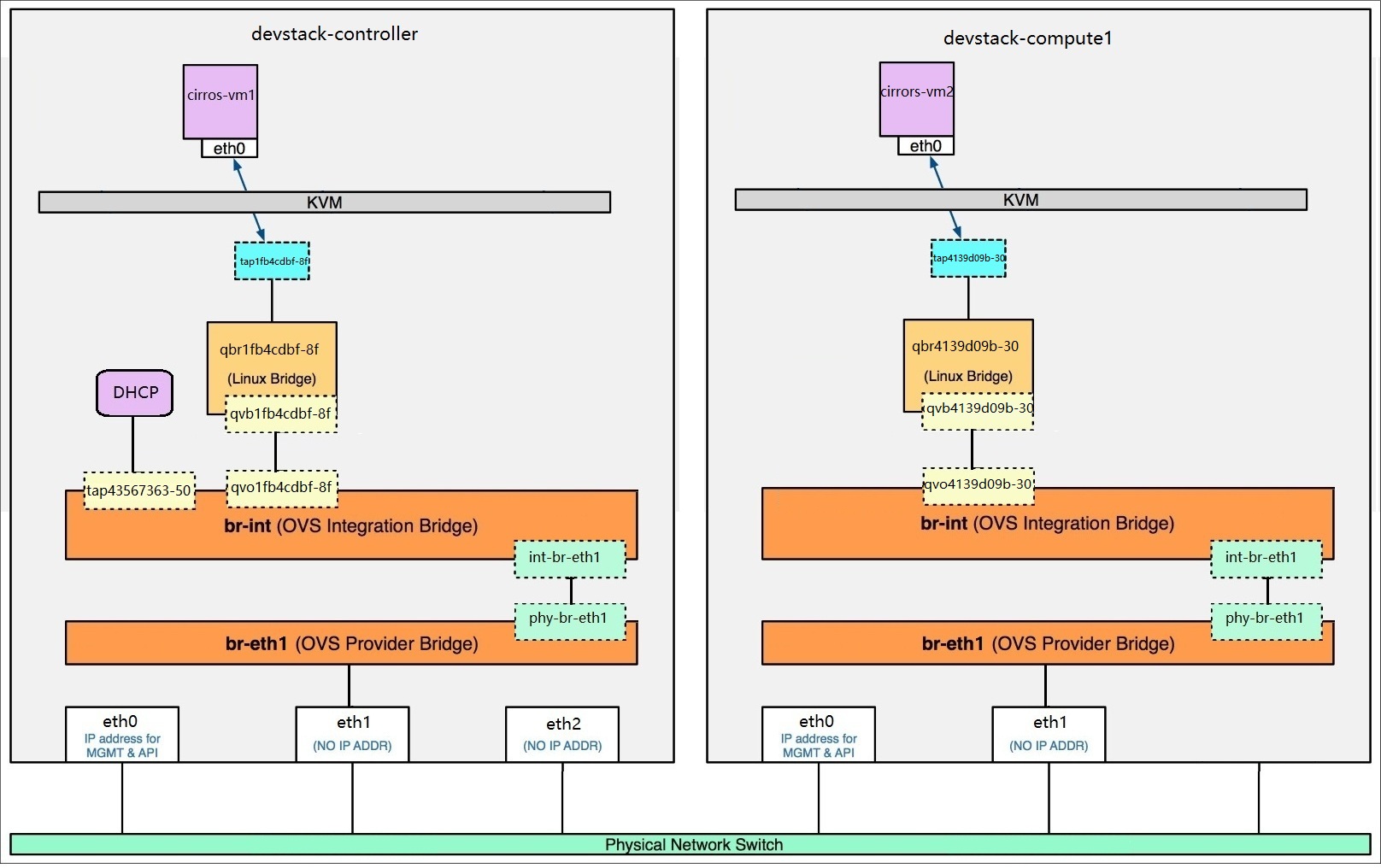

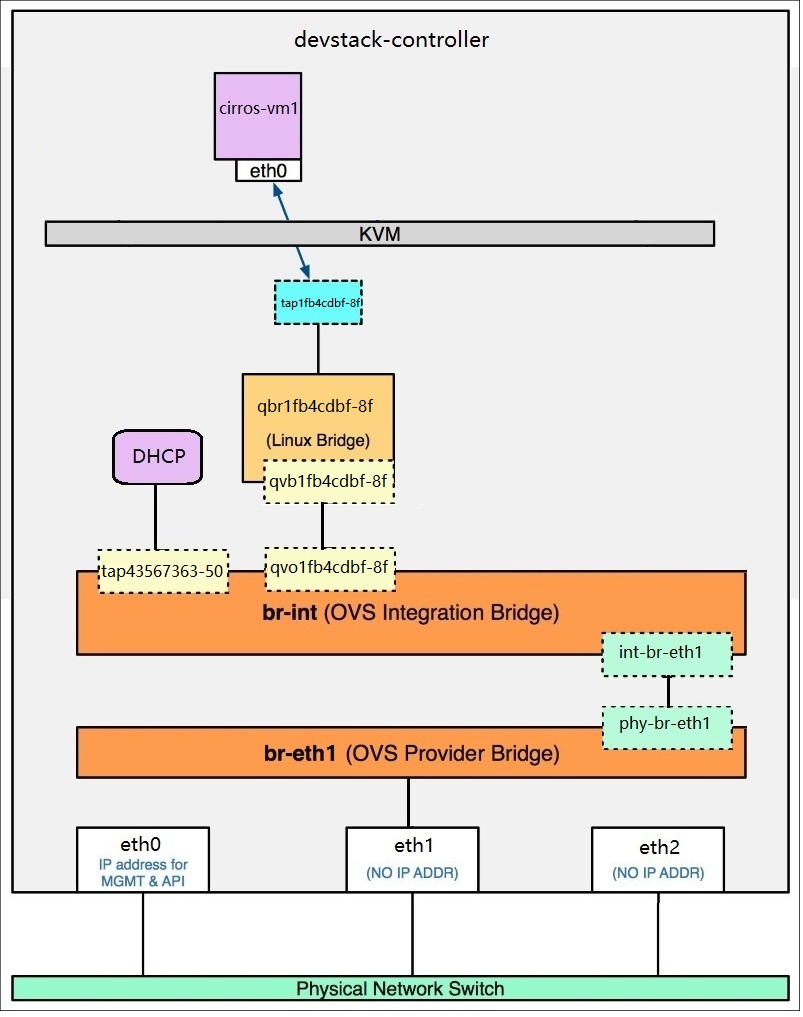

当前 vlan100 的结构如下:

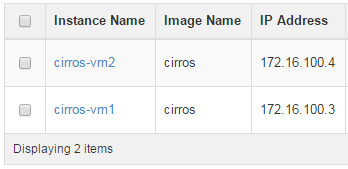

继续用同样的方式 launch instance cirros-vm2,分配到的 IP 为 172.16.100.104。

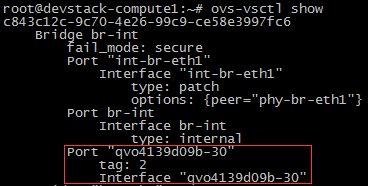

cirros-vm2 被 schedule 到计算节点,虚拟网卡已经连接到 br-int。

因为计算节点上没有 hdcp 服务,所以没有相应的 tap 设备。 当前 vlan100 的结构如下:

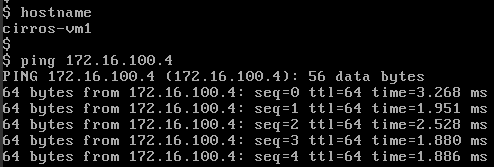

cirros-vm1(172.16.100.3) 与 cirros-vm2(172.16.100.4) 位于不同节点,通过 vlan100 相连,下面执行 PING 验证连通性。 在 cirros-vm1 控制台中执行 ping 172.16.100.4

如我们预料,ping 成功。下一节创建 vlan101 并部署 instance。
