准备 overlay 网络实验环境 - 每天5分钟玩转 Docker 容器技术(49)

简介: 为支持容器跨主机通信,Docker 提供了 overlay driver,使用户可以创建基于 VxLAN 的 overlay 网络。VxLAN 可将二层数据封装到 UDP 进行传输,VxLAN 提供与 VLAN 相同的以太网二层服务,但是拥有更强的扩展性和灵活性。

为支持容器跨主机通信,Docker 提供了 overlay driver,使用户可以创建基于 VxLAN 的 overlay 网络。VxLAN 可将二层数据封装到 UDP 进行传输,VxLAN 提供与 VLAN 相同的以太网二层服务,但是拥有更强的扩展性和灵活性。有关 VxLAN 更详细的内容可参考 CloudMan 在《每天5分钟玩转 OpenStack》中的相关章节。

Docerk overlay 网络需要一个 key-value 数据库用于保存网络状态信息,包括 Network、Endpoint、IP 等。Consul、Etcd 和 ZooKeeper 都是 Docker 支持的 key-vlaue 软件,我们这里使用 Consul。

实验环境描述

我们会直接使用上一章 docker-machine 创建的实验环境。在 docker 主机 host1(192.168.56.104)和 host2(192.168.56.105)上实践各种跨主机网络方案,在 192.168.56.101 上部署支持的组件,比如 Consul。

最简单的方式是以容器方式运行 Consul:

docker run -d -p 8500:8500 -h consul --name consul progrium/consul -server -bootstrap

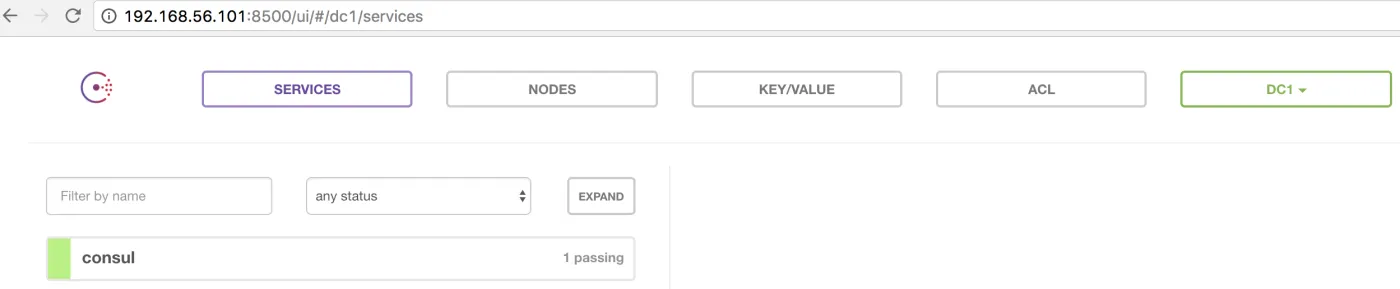

容器启动后,可以通过 http://192.168.56.101:8500 访问 Consul。

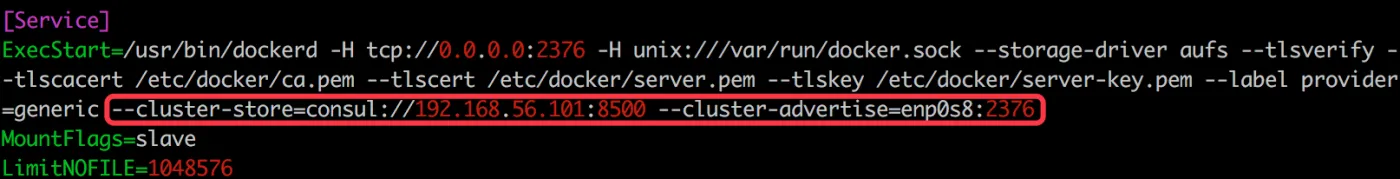

接下来修改 host1 和 host2 的 docker daemon 的配置文件/etc/systemd/system/docker.service

--cluster-store 指定 consul 的地址。
--cluster-advertise 告知 consul 自己的连接地址。

重启 docker daemon。

systemctl daemon-reload

systemctl restart docker.service

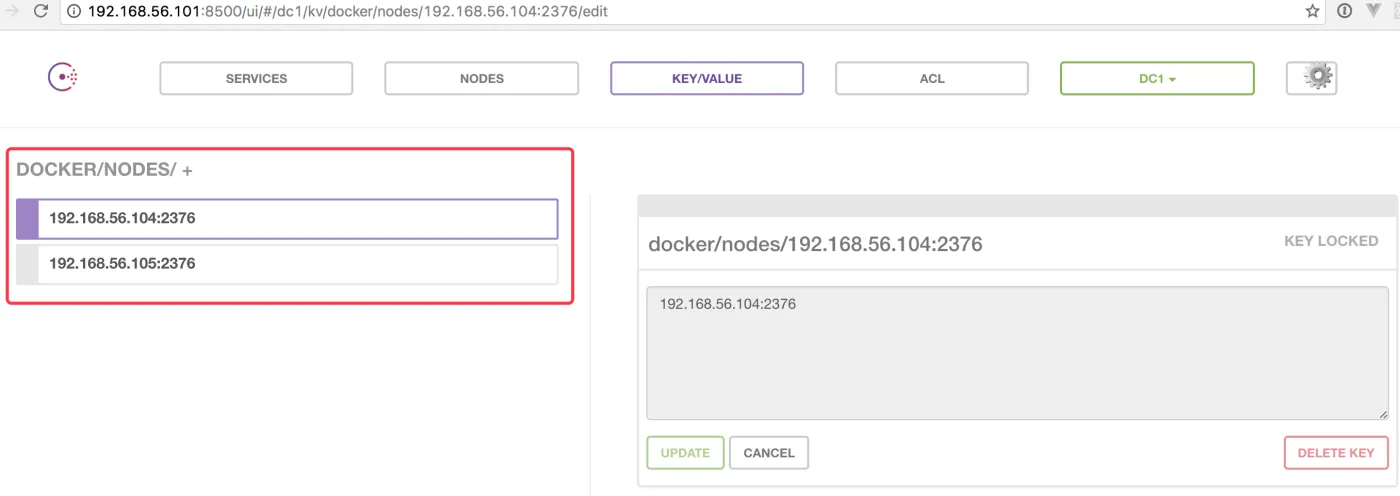

host1 和 host2 将自动注册到 Consul 数据库中。

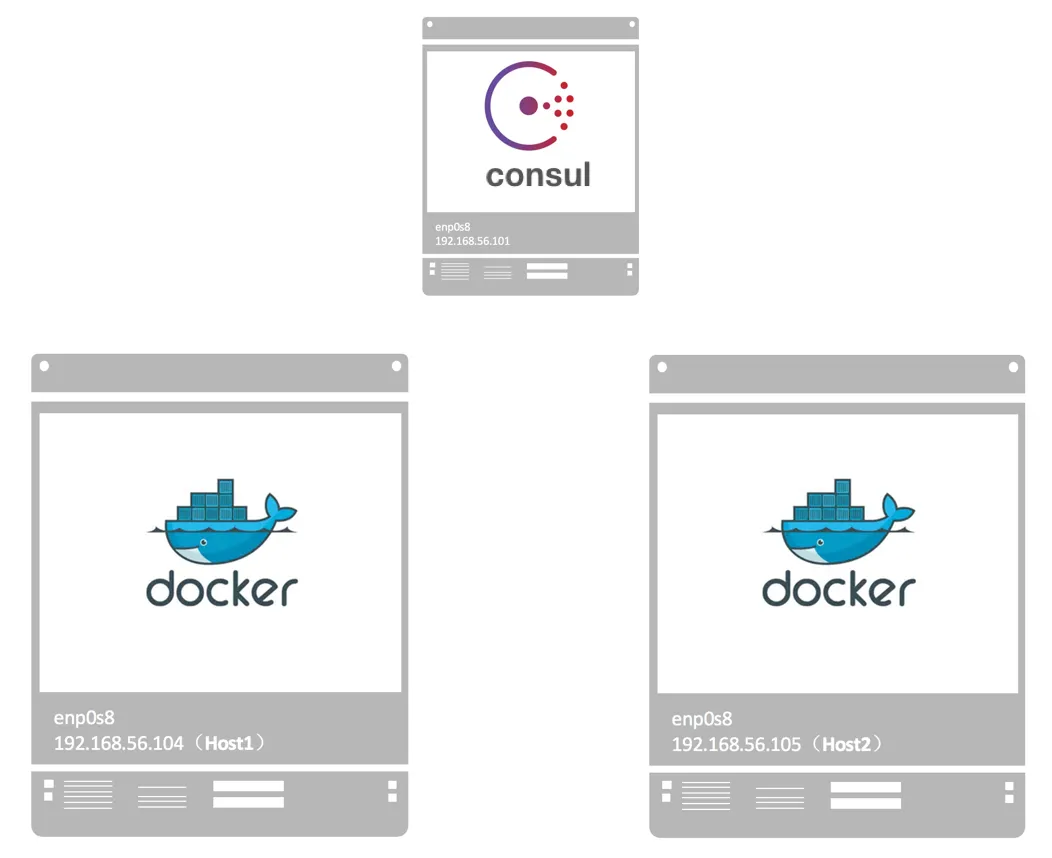

准备就绪,实验环境如下:

下一节创建 overlay 网络。
