0×00 前言

低功耗蓝牙(Low Energy; LE),又视为Bluetooth Smart或蓝牙核心规格4.0版本。其特点具备节能、便于采用,是蓝牙技术专为物联网(Internet of Things; IOT)开发的技术版本。

类似文章推荐:永不消逝的电波(三):低功耗蓝牙(BLE)入门之如何调戏别人的小米手环

BLE主打功能是快速搜索,快速连接,超低功耗保持连接和传输数据,弱点是数据传输速率低,由于BLE的低功耗特点,因此普遍用于穿戴设备。

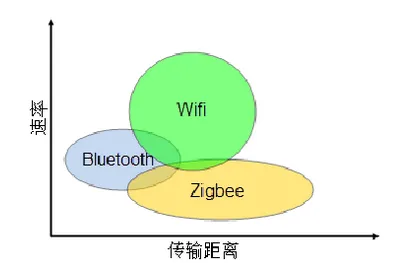

我们比较熟悉的网络有 Zigbee,WIFI、Bluetooth(传统蓝牙),三者之间的关系如下:

不同的无线数据传输协议在数据传输速率利传输距离有各自的使用范围。Zigbee、蓝牙以及 WIFI 标准都是工作在 2.4GHz 频段的无线通信标准。

传统蓝牙数据传输速率小于 3Mbps,典型数据传输距离为 2-10m,蓝牙技术的典型应用是在两部手机之间进行小量数据的传输。

WIFI 最高数据传输速率可达 50Mbps,典型数据传输距离在 30-100m,WIFI 技术提供了一种 Intemet 的无线接入技术。

0×01 蓝牙与低功耗蓝牙

1.1 标准

蓝牙无线技术是使用范围最广泛的全球短距离无线标准之一,全新的蓝牙 4.0 版本将传统蓝牙,高速蓝牙和低功耗蓝牙技术三种蓝牙技术合而为一。它集成了蓝牙技术在无线连接上的固有优势,同时增加了高速蓝牙和低功耗蓝牙的特点,这三个规格可以组合使用,也可以单独使用,低功耗蓝牙即 ble 是蓝牙 4.0 的核心规范,该技术最大特点是拥有超低的运行功耗和待机功耗,蓝牙低功耗设备使用一粒纽扣电池可以连续工作数年之久,可应用与对成本和功耗都有严格要求的无线方案,而且随之智能机的发展将有着更加广泛的领域。

BLE分为三部分Service、Characteristic、Descriptor,这三部分都由UUID作为唯一标示符。一个蓝牙4.0的终端可以包含多个Service,一个Service可以包含多个Characteristic,一个Characteristic包含一个Value和多个Descriptor,一个Descriptor包含一个Value。

BLE 规范中定义了 GAP(Generic Access Profile)和 GATT(Generic Attribute)两个基本配置文件。

GAP 层负责设备访问模式和进程,包括设备发现,建立连接,终止连接。初始化安全特征和设备配置。

GATT 层用于已连接的蓝牙设备之间的数据通信。

1.2 BLE特点&优势

1.2.1高可靠性

对于无线通信而言,由于电磁波在传输过程中容易受很多因素的干扰,例如,障碍物的阻挡、天气状况等,因此,无线通信系统在数据传输过程中具有内在的不可靠性。蓝牙技术联盟 SIG 在指定蓝牙 4.0 规范时已经考虑到了这种数据传输过程中的内在的不确定性,在射频,基带协议,链路管理协议中采用可靠性措施,包括:差错检测和矫正,进行数据编解码,数据降噪等,极大地提高了蓝牙无线数据传输的可靠性,另外,使用自适应调频技术,能最大程度地减少和其他 2.4G 无线电波的串扰。

1.2.2 低成本、低功耗

低功耗蓝牙支持两种部署方式:双模式和单模式,一般智能机上采用双模式,外设一般采用 BLE 单模。

BLE 技术可以应用于 8-bit MCU, 目前 TI 公司推出的兼容 BluetoothLE 协议的 SoC芯片 CC254X 每片价格在 7.6 元左右, 外接几个阻容器件构成的滤波电路和 PCB 天线即可实现网络节点的构建。Nodic的NRF51822也不过才10元人民币。

低功耗设计:蓝牙 4.0 版本强化了蓝牙在数据传输上的低功耗性能,功耗较传统蓝牙降低了 90%。

传统蓝牙设备的待机耗电量一直是其缺陷之一,这与传统蓝牙技术采用16至32个频道进行广播有很大关系,而低功耗蓝牙仅适用 3个广播通道,且每次广播时射频的开启时间也有传统的 22.5ms 减少到 0.6~1.2ms,这两个协议规范的改变,大幅降低了因为广播数据导致的待机功耗。

低功耗蓝牙设计用深度睡眠状态来替换传统蓝牙的空闲状态,在深度睡眠状态下,主机 Host 长时间处于超低的负载循环 Duty Cycle 状态,只在需要运作时由控制器来启动,由于主机较控制器消耗的能源更多,因此这样的设计也节省了更多的能源。

1.2.3 快速启动、瞬间连接

此前蓝牙版本的启动速度非常缓慢,2.1 版本的蓝牙启动连接需要 6s 时间,而蓝牙4.0 版本仅需要 3ms 即可完成,几乎是瞬间连接。

1.2.4 传输距离极大提供

传统蓝牙传输距离一般 2-10m,而蓝牙 4.0 的有效传输距离可以达到 60~100m,传输距离提升了 10 倍,极大开拓了蓝牙技术的应用前景。

1.2.5 高安全性

为了保证数据传输的安全性,使用 AES-128 CCM 加密算法进行数据包加密认证,对于初学阶段,安全性问题可以暂时不考虑。

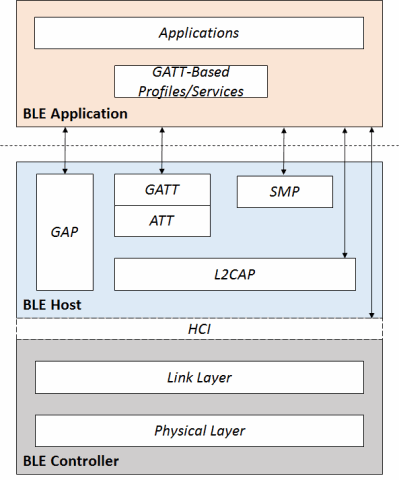

1.3 协议栈

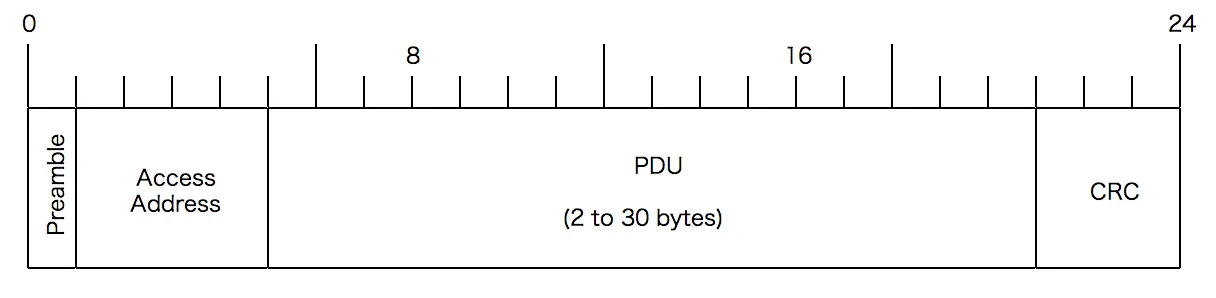

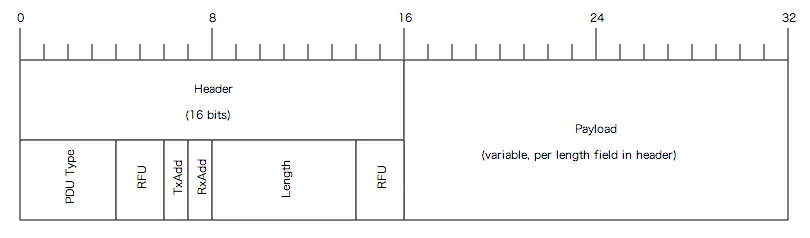

协议栈内容请参考:Understanding Bluetooth Advertising Packets一文。

中文版:http://blog.csdn.net/ooakk/article/details/7302425

1.4 通信信道

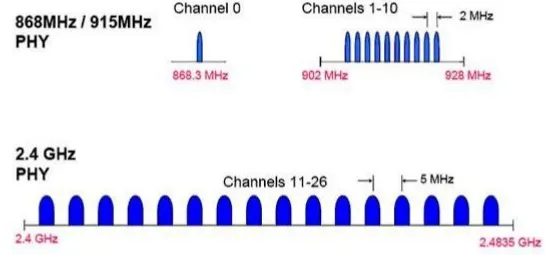

BLE 工作在 ISM 频带,定义了两个频段,2.4GHz 频段和 896/915MHz 频带。在IEEE802.15.4 中共规定了 27 个信道:

在 2.4GHz 频段,共有 16 个信道,信道通信速率为 250kbps:

在 915MHz 频段,共有 10 个信道,信道通信速率为 40kbps:

在 868MHz 频段,有 1 个信道,信道通信速率为 20kbpS。

BLE 工作在 2.4GHz 频段,仅适用 3 个广播通道,适用所有蓝牙规范版本通用的自适应调频技术。

BlueTooth 有79个射频信道,按0-78排序,并于2402 MHz开始,以1 MHz分隔:

channel 00 : 2.402000000 Ghz
channel 01 : 2.403000000 Ghz
…
channel 78 : 2.480000000 Ghz

BTLE有40个频道(也称为信道),按37在第一个,后面由0-36,然后第39信道(那么38呢 :) )第38信道位于10和11之间:

channel 37 : 2.402000000 Ghz
channel 00 : 2.404000000 Ghz
channel 01 : 2.406000000 Ghz
channel 02 : 2.408000000 Ghz
channel 03 : 2.410000000 Ghz
channel 04 : 2.412000000 Ghz
channel 05 : 2.414000000 Ghz
channel 06 : 2.416000000 Ghz
channel 07 : 2.418000000 Ghz
channel 08 : 2.420000000 Ghz
channel 09 : 2.422000000 Ghz
channel 10 : 2.424000000 Ghz
channel 38 : 2.426000000 Ghz
channel 11 : 2.428000000 Ghz
channel 12 : 2.430000000 Ghz
channel 13 : 2.432000000 Ghz
channel 14 : 2.434000000 Ghz
channel 15 : 2.436000000 Ghz
channel 16 : 2.438000000 Ghz
channel 17 : 2.440000000 Ghz
channel 18 : 2.442000000 Ghz
channel 19 : 2.444000000 Ghz
channel 20 : 2.446000000 Ghz
channel 21 : 2.448000000 Ghz
channel 22 : 2.450000000 Ghz
channel 23 : 2.452000000 Ghz
channel 24 : 2.454000000 Ghz
channel 25 : 2.456000000 Ghz
channel 26 : 2.458000000 Ghz
channel 27 : 2.460000000 Ghz
channel 28 : 2.462000000 Ghz
channel 29 : 2.464000000 Ghz
channel 30 : 2.466000000 Ghz
channel 31 : 2.468000000 Ghz
channel 32 : 2.470000000 Ghz
channel 33 : 2.472000000 Ghz
channel 34 : 2.474000000 Ghz
channel 35 : 2.476000000 Ghz
channel 36 : 2.478000000 Ghz
channel 39 : 2.480000000 Ghz

40个频道中:37、38、39为广播信道,另外37个频道用于数据的传输:

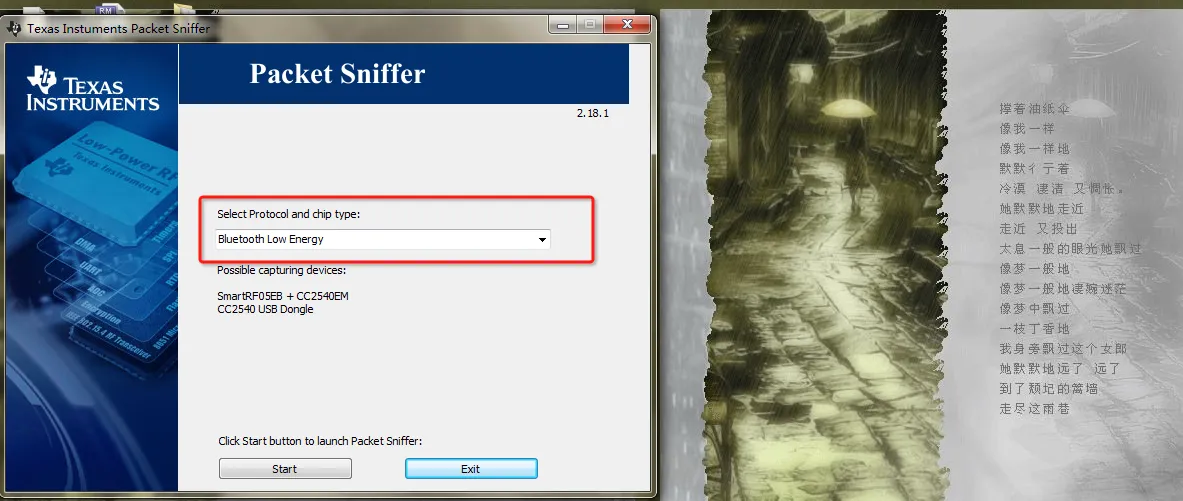

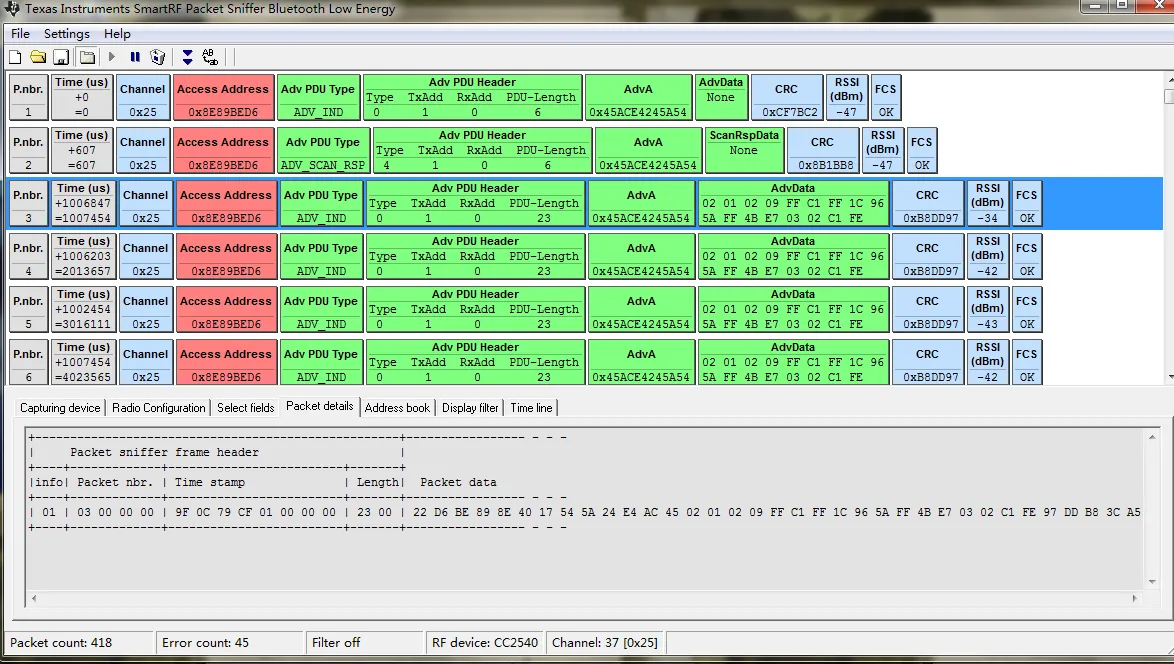

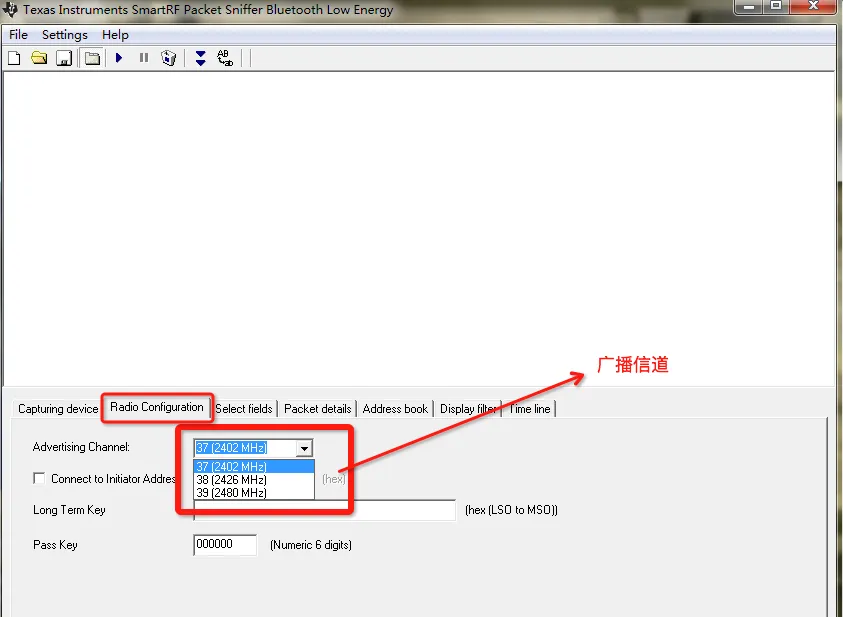

使用德州仪器(TI)CC2540蓝牙低功耗模块配合官方的SmartRF协议软件包监听器:PACKET-SNIFFER,可对三个蓝牙广播信道进行嗅探。

使用方法可参考:Ti.com.cn/packet-sniffer 这种嗅探方案优点是廉价,不足是只能嗅探到广播信道的数据包,无法捕获连接完成后也就是设备通信过程中的数据包:

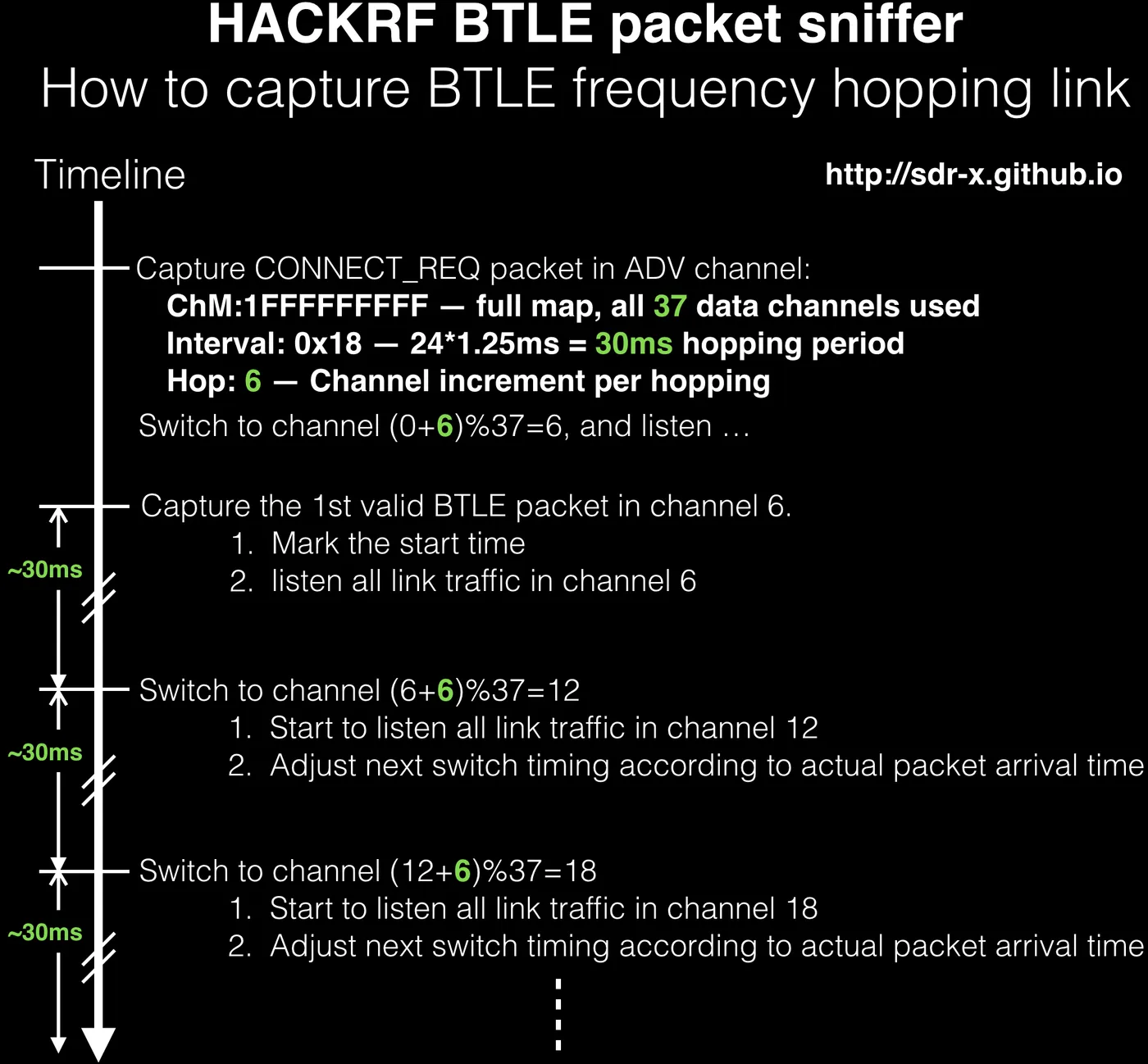

基于HackRF嗅探蓝牙数据包实际上也是可行的:

其方法参考jxj童鞋的BTLE packet sniffer based on HACKRF (function and performance similar to TI’s packet sniffer)

HackRF.NET 中文版:基于HACKRF的低功耗蓝牙(BTLE)packet sniffer/scanner

0×02 环境搭建:

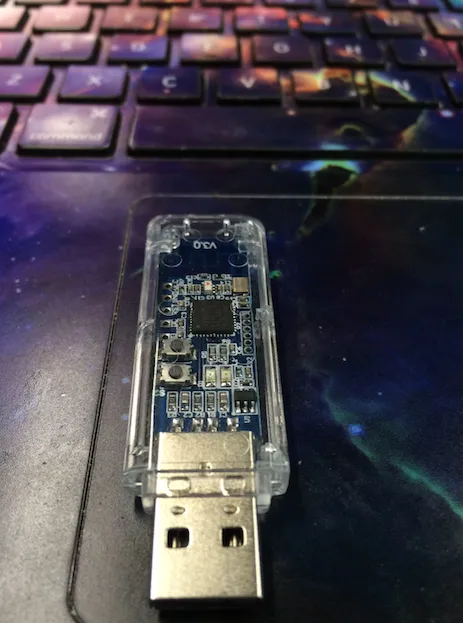

我们说到上面的方案只能嗅探到广播信道的数据包,无法捕获通信过程中的蓝牙数据包,接下来我们将使用Ubertooth One来弥补上面方案的缺陷。

2.1安装lib库

apt-get install python-software-properties
add-apt-repository ppa:pyside
apt-get update
apt-get install libnl-dev libusb-1.0-0-dev pyside-tools

2.2 安装libbtbb

wget https://github.com/greatscottgadgets/libbtbb/archive/2015-09-R2.tar.gz -O libbtbb-2015-09-R2.tar.gz
tar xf libbtbb-2015-09-R2.tar.gz
cd libbtbb-2015-09-R2
mkdir build
cd build
cmake ..
make
sudo make install

2.3 安装ubertooth

wget https://github.com/greatscottgadgets/ubertooth/releases/download/2015-09-R2/ubertooth-2015-09-R2.tar.xz -O ubertooth-2015-09-R2.tar.xz
tar xf ubertooth-2015-09-R2.tar.xz
cd ubertooth-2015-09-R2/host
mkdir build
cd build
cmake ..
make
sudo make install
sudo ldconfig

2.4 安装wireshark

sudo apt-get install checkinstall
wget https://www.wireshark.org/download/src/wireshark-2.0.3.tar.bz2
tar -xvf wireshark-2.0.3.tar.bz2
cd wireshark-2.0.3
./configure
make
make install

2.5 安装kismet

wget https://kismetwireless.net/code/kismet-2013-03-R1b.tar.xz
tar xf kismet-2013-03-R1b.tar.xz
cd kismet-2013-03-R1b
ln -s ../ubertooth-2015-09-R2/host/kismet/plugin-ubertooth .
./configure
make && make plugins
sudo make suidinstall
sudo make plugins-install

2.6 安装BLE解密工具crackle (开源项目地址)

git clone https://github.com/mikeryan/crackle.git
cd crackle
make
make install

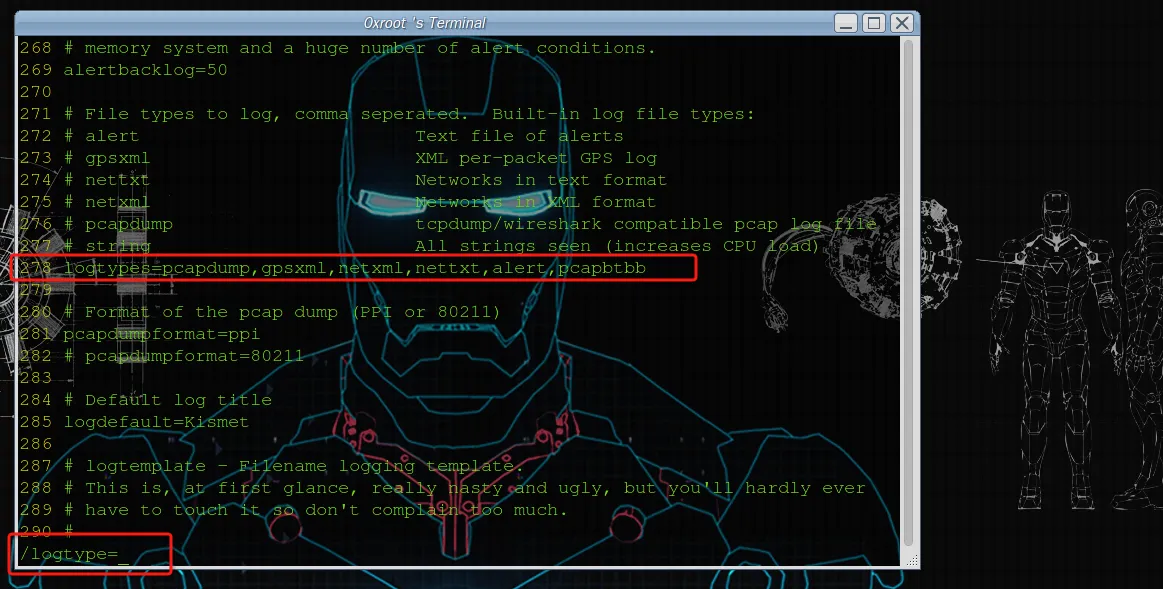

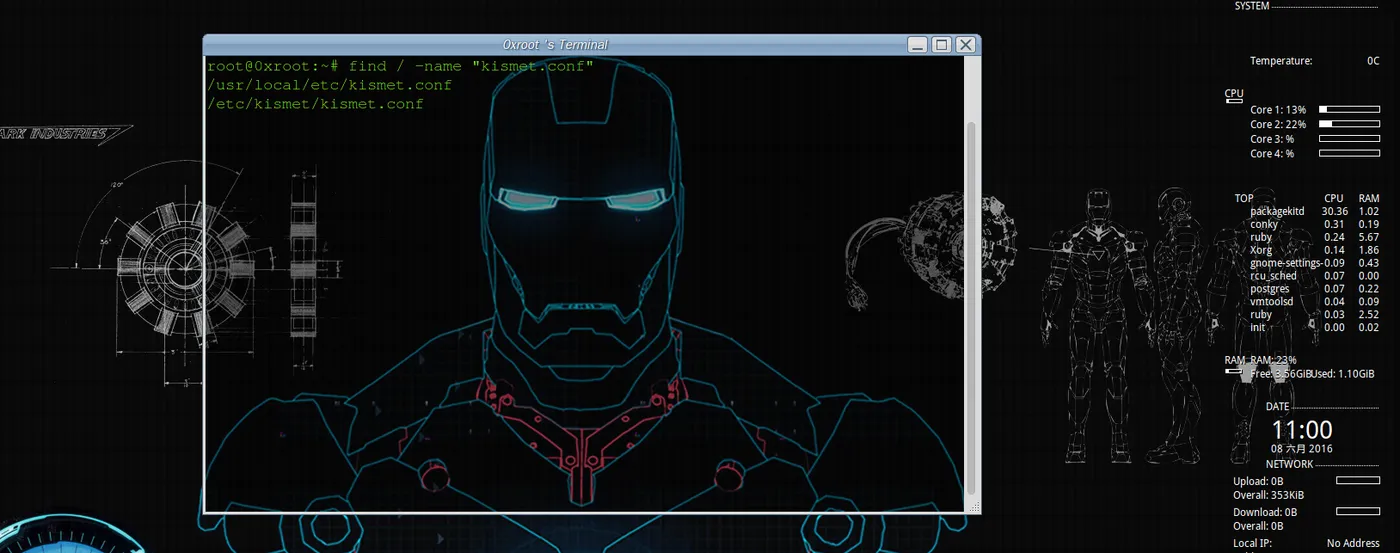

找到kismet的配置文件kismet.conf ,把”pcapbtbb”加入到kismet.conf的logtypes= 里边

0×03 嗅探扫描

3.1 spectool

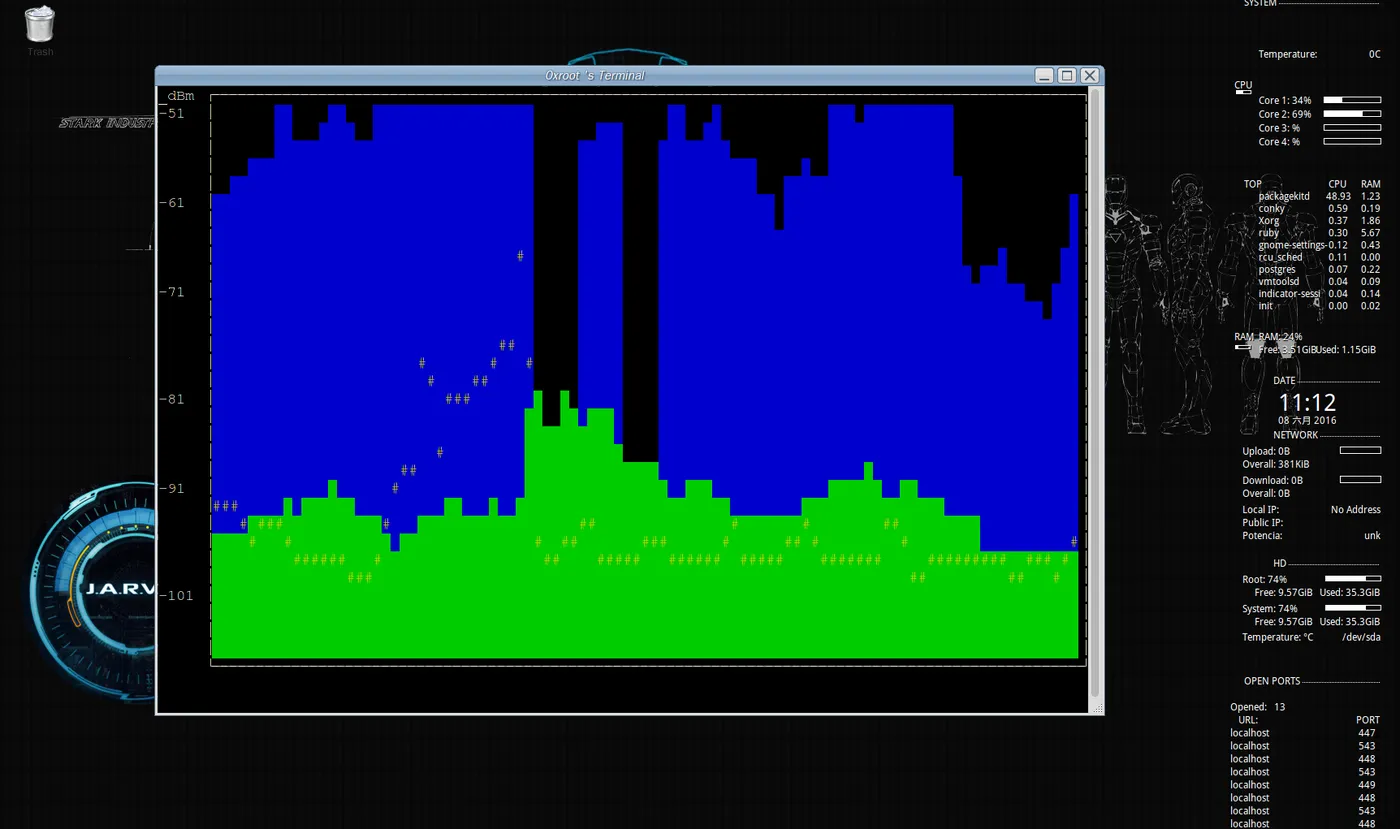

spectool_curses

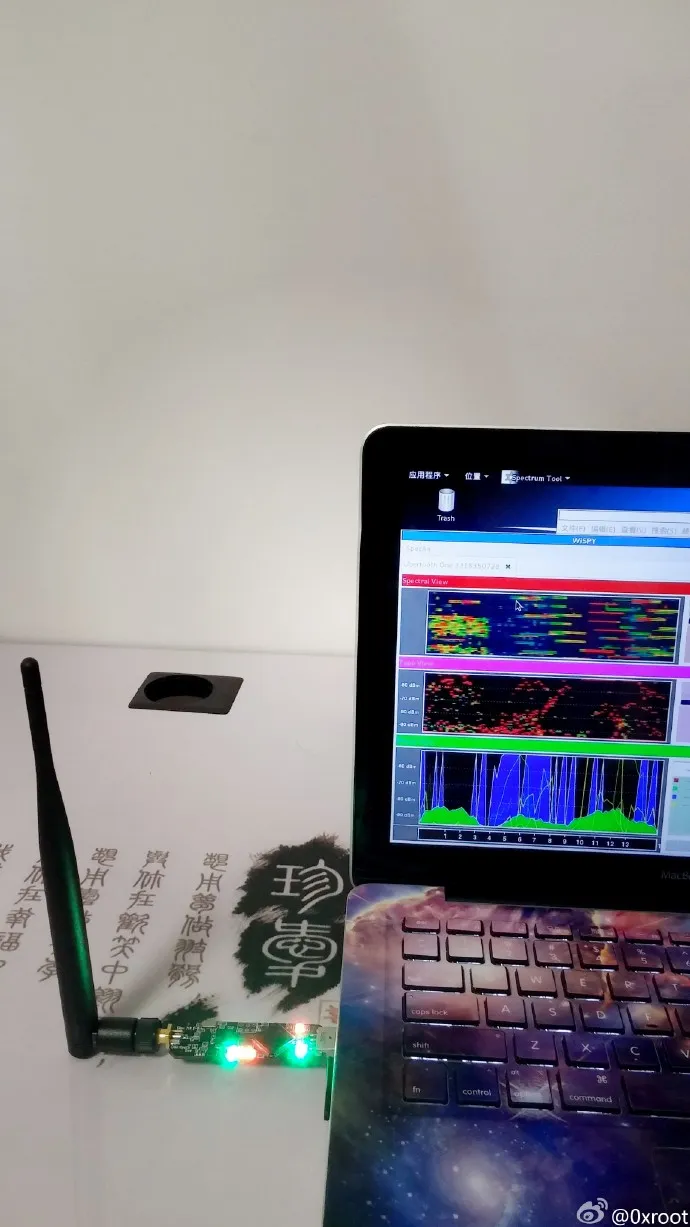

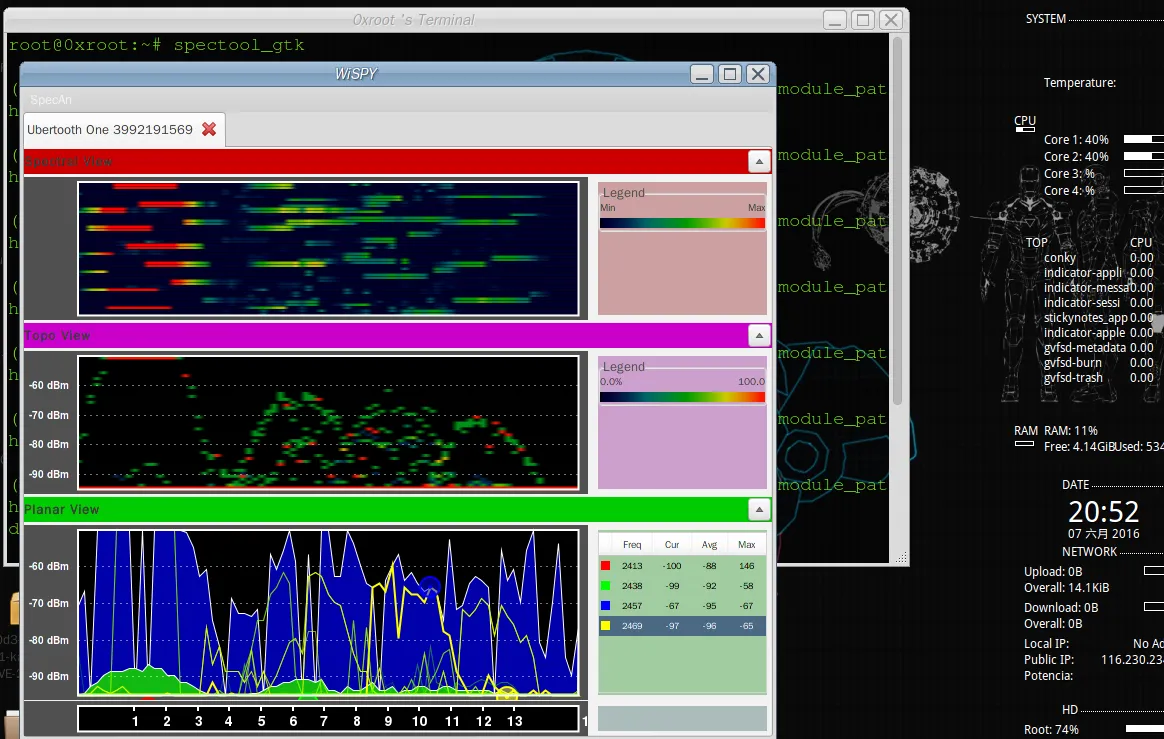

spectool_gtk 扫描附近信号并在频谱上显示:

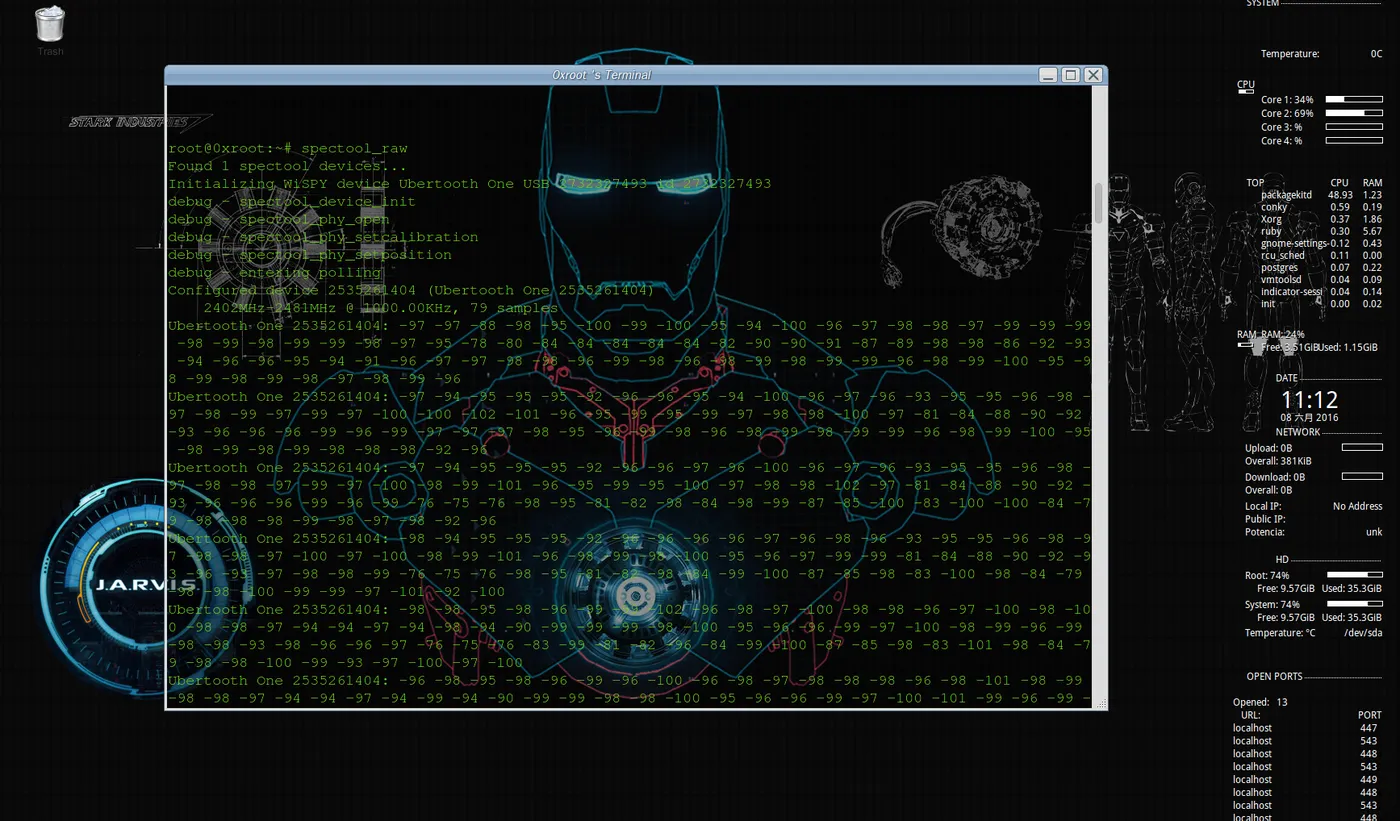

spectool_raw RAW中文解释是“原材料”或“未经处理的东西”,这里猜测是显示设备捕获到的未经处理的信号数据:

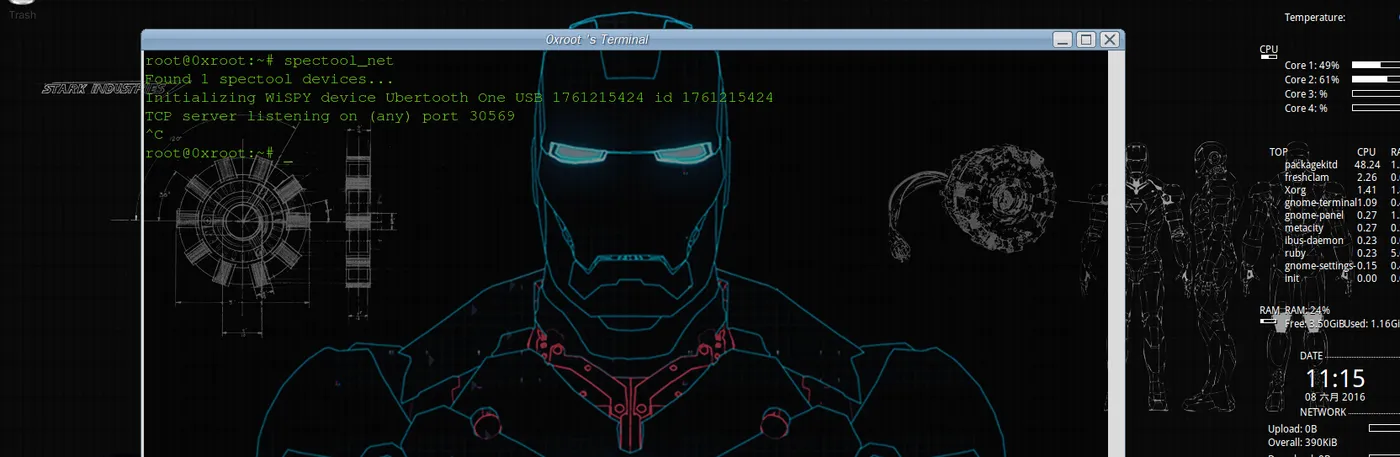

spectool_net 将Ubertooth One作为一台“硬件服务器”,并监听TCP:30569端口,局域网内任何可以跟主机建立通信的PC可通过Ubertoothe主机IP+30569共享设备。连接方式:在另外一台主机终端上执行:spectool_gtk —>选择Open Network Device —>输入ip、端口。

3.2 hcitool

root@0xroot:~# hcitool --help
hcitool - HCI Tool ver 4.99
Usage:
    hcitool [options] <command> [command parameters]
Options:
    --help    Display help
    -i dev    HCI device
Commands:
    dev     Display local devices
    inq     Inquire remote devices
    scan    Scan for remote devices
    name    Get name from remote device
    info    Get information from remote device
    spinq    Start periodic inquiry
    epinq    Exit periodic inquiry
    cmd     Submit arbitrary HCI commands
    con     Display active connections
    cc      Create connection to remote device
    dc      Disconnect from remote device
    sr      Switch master/slave role
    cpt     Change connection packet type
    rssi    Display connection RSSI
    lq      Display link quality
    tpl     Display transmit power level
    afh     Display AFH channel map
    lp      Set/display link policy settings
    lst     Set/display link supervision timeout
    auth    Request authentication
    enc     Set connection encryption
    key     Change connection link key
    clkoff    Read clock offset
    clock    Read local or remote clock
    lescan    Start LE scan
    lewladd    Add device to LE White List
    lewlrm    Remove device from LE White List
    lewlsz    Read size of LE White List
    lewlclr    Clear LE White list
    lecc    Create a LE Connection
    ledc    Disconnect a LE Connection
    lecup    LE Connection Update

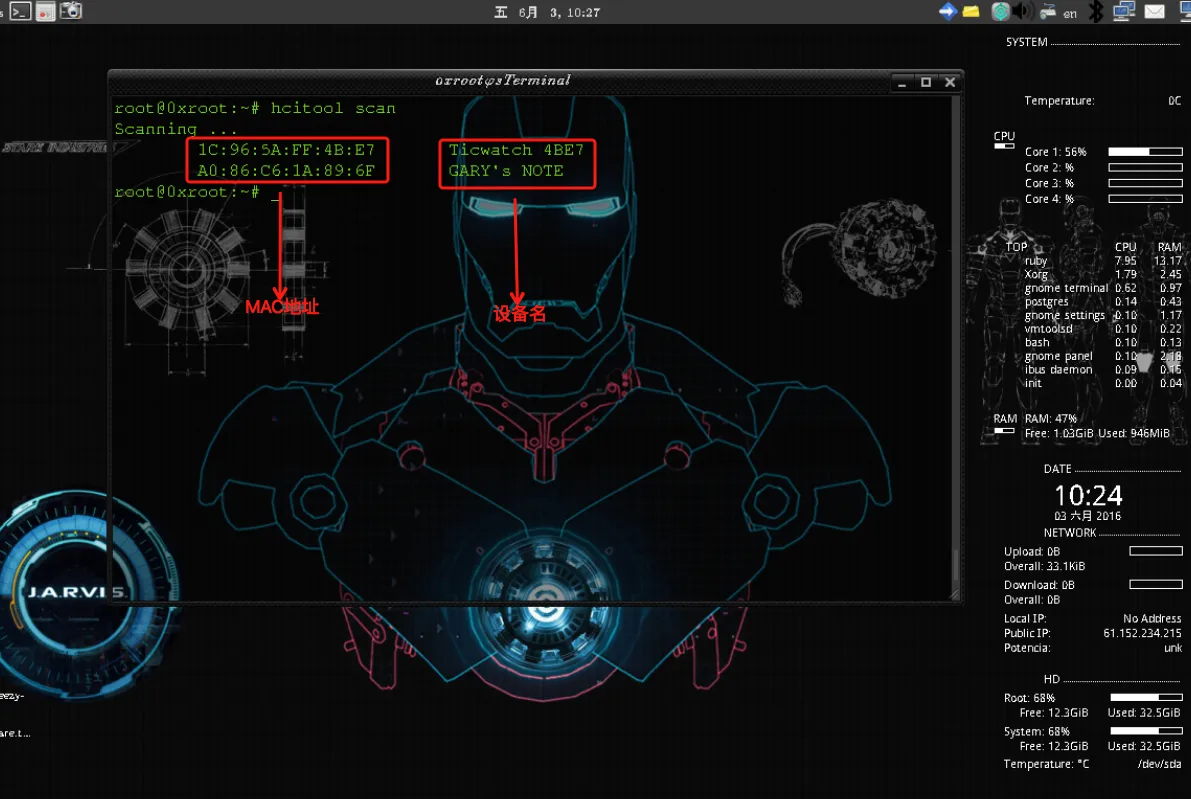

hcitool scan :扫描附近蓝牙设备

hcitool lescan :扫描附近低功耗蓝牙设备

3.3 gatttool

root@0xroot:~# gatttool -h
Usage:
  gatttool [OPTION...]

Help Options:
  -h, --help                                Show help options
  --help-all                                Show all help options
  --help-gatt                               Show all GATT commands
  --help-params                             Show all Primary Services/Characteristics arguments
  --help-char-read-write                    Show all Characteristics Value/Descriptor Read/Write arguments

Application Options:
  -i, --adapter=hciX                        Specify local adapter interface
  -b, --device=MAC                          Specify remote Bluetooth address
  -m, --mtu=MTU                             Specify the MTU size
  -p, --psm=PSM                             Specify the PSM for GATT/ATT over BR/EDR
  -l, --sec-level=[low | medium | high]     Set security level. Default: low
  -I, --interactive                         Use interactive mode
gatttool -b 1C:96:5A:FF:4B:E7 -I
[   ][1C:96:5A:FF:4B:E7][LE]> help
help                                           Show this help
exit                                           Exit interactive mode
quit                                           Exit interactive mode
connect         [address]                      Connect to a remote device
disconnect                                     Disconnect from a remote device
primary         [UUID]                         Primary Service Discovery
characteristics [start hnd [end hnd [UUID]]]   Characteristics Discovery
char-desc       [start hnd] [end hnd]          Characteristics Descriptor Discovery
char-read-hnd   <handle> [offset]              Characteristics Value/Descriptor Read by handle
char-read-uuid  <UUID> [start hnd] [end hnd]   Characteristics Value/Descriptor Read by UUID
char-write-req  <handle> <new value>           Characteristic Value Write (Write Request)
char-write-cmd  <handle> <new value>           Characteristic Value Write (No response)
sec-level       [low | medium | high]          Set security level. Default: low
mtu             <value>                        Exchange MTU for GATT/ATT
[   ][1C:96:5A:FF:4B:E7][LE]>

3.4 ubertooth-scan

root@0xroot:~# ubertooth-scan --help
ubertooth-scan: invalid option -- '-'
ubertooth-scan - active(bluez) device scan and inquiry supported by Ubertooth
Usage:
    -h this Help
    -U<0-7> set ubertooth device to use
    -s hci Scan - perform HCI scan
    -t scan Time (seconds) - length of time to sniff packets. [Default: 20s]
    -x eXtended scan - retrieve additional information about target devices
    -b Bluetooth device (hci0)

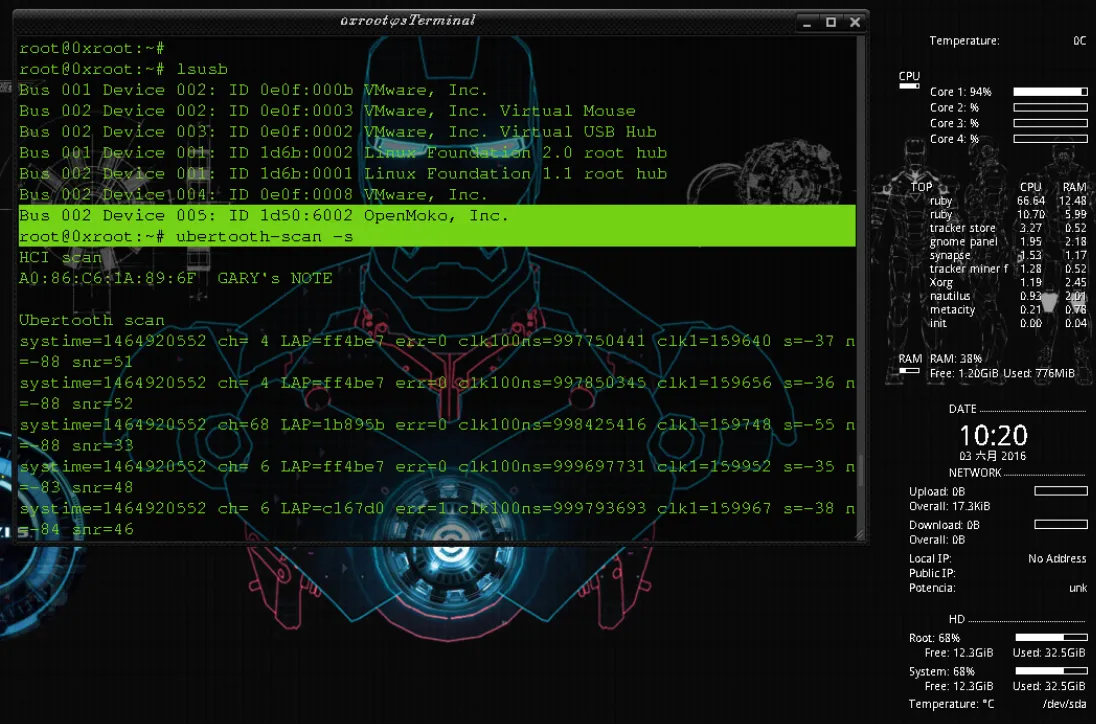

ubertooth-scan -s

3.5 ubertooth-btle

ubertooth-btle - passive Bluetooth Low Energy monitoring
Usage:
    -h this help

    Major modes:
    -f follow connections
    -p promiscuous: sniff active connections
    -a[address] get/set access address (example: -a8e89bed6)
    -s<address> faux slave mode, using MAC addr (example: -s22:44:66:88:aa:cc)
    -t<address> set connection following target (example: -t22:44:66:88:aa:cc)

    Interference (use with -f or -p):
    -i interfere with one connection and return to idle
    -I interfere continuously

    Data source:
    -U<0-7> set ubertooth device to use

    Misc:
    -r<filename> capture packets to PCAPNG file
    -q<filename> capture packets to PCAP file (DLT_BLUETOOTH_LE_LL_WITH_PHDR)
    -c<filename> capture packets to PCAP file (DLT_PPI)
    -A<index> advertising channel index (default 37)
    -v[01] verify CRC mode, get status or enable/disable
    -x<n> allow n access address offenses (default 32)

If an input file is not specified, an Ubertooth device is used for live capture.
In get/set mode no capture occurs.

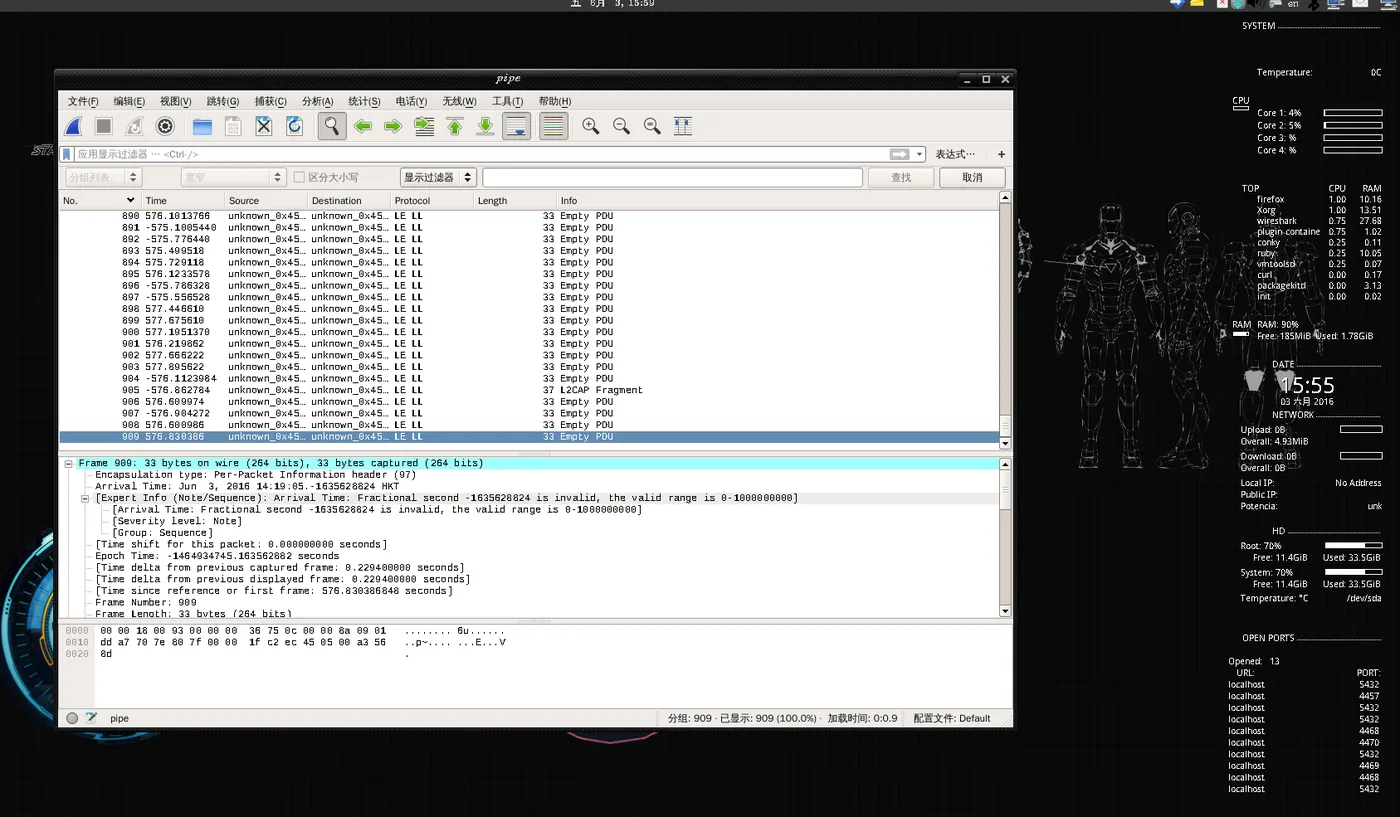

ubertooth-btle -f -c test.pcap抓包&保存到本地

使用这条命令我们可以把设备捕获到的数据包保存到本地,完成后可导入wireshark进行数据包、协议分析。

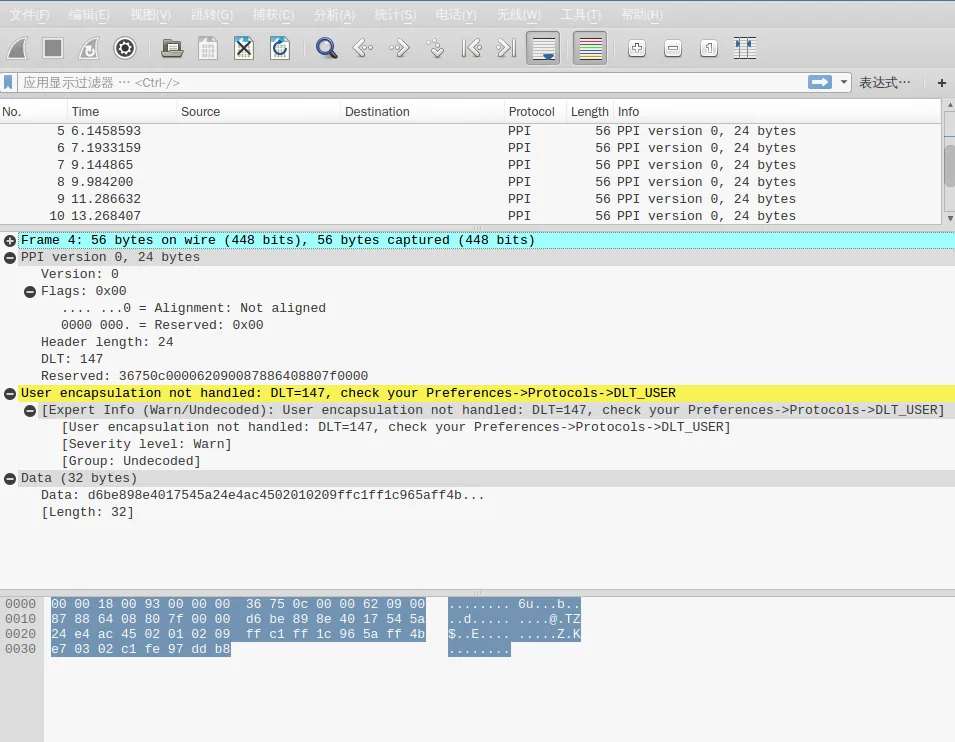

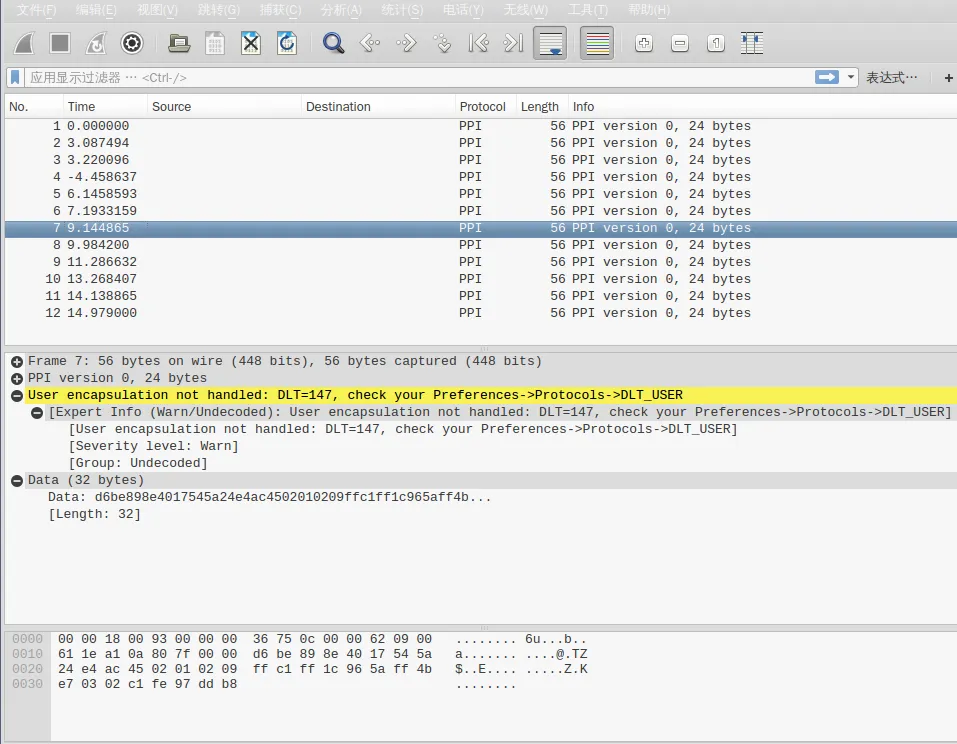

wireshark导入嗅探到的蓝牙数据包需要处理一下才能正常查看,不然无法正常分析数据:

Edit → Preferences → Protocols → DLT_USER → Edit → New

在payload protocol中输入btle

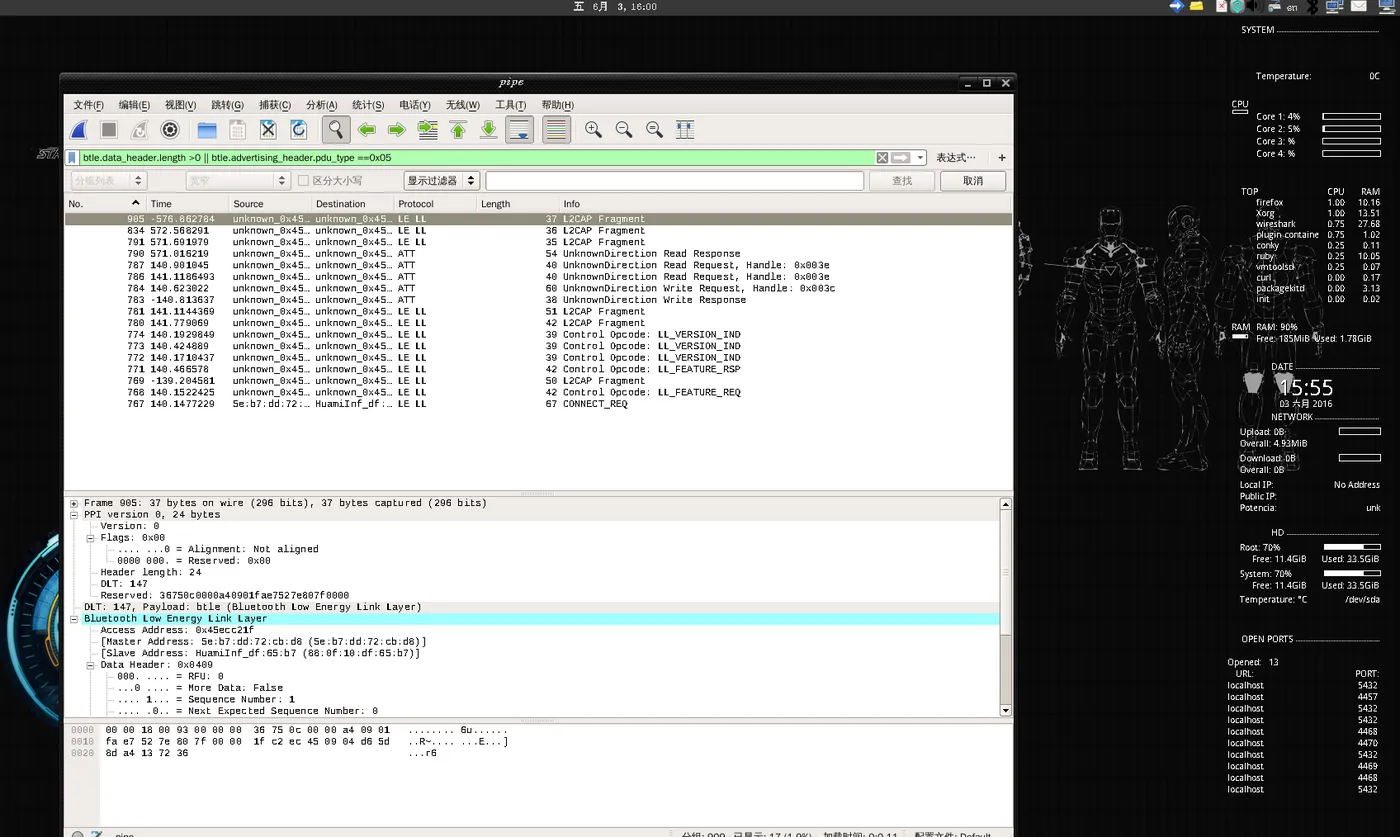

使用规则过滤数据包:参考Capturing BLE in Wireshark

btle.data_header.length > 0 || btle.advertising_header.pdu_type == 0x05

3.6 crackle

如果捕获到足够的数据包尤其是btsmp,那接下来便可以用crackle来破解tk和ltk:

crackle -i <file.pcap>

解密数据包,并把解密后的包另存:

crackle -i <file.pcap> -o <output.pcap>
crackle -i <file.pcap> -o <out.pcap> -l <ltk>

0×04 参考 && 感谢

Sniffing and decoding NRF24L01+ and Bluetooth LE packets for under $30

Bluetooth sniffing with Ubertooth : https://dominicspill.com/kiwicon/Spill-Ubertooth-Kiwicon-2012.pdf

Now I wanna sniff some Bluetooth: Sniffing and Cracking Bluetooth with the UbertoothOne

http://j2abro.blogspot.com.au/2014/06/understanding-bluetooth-advertising.html

路人甲@乌云drops:Bluetooth Low Energy 嗅探

疯狗@乌云drops:物联网安全拔“牙”实战——低功耗蓝牙(BLE)初探

http://j2abro.blogspot.com.au/2014/06/understanding-bluetooth-advertising.html

http://j2abro.blogspot.com.au/2014/06/analyzing-bluetooth-advertising-with.html

http://cerescontrols.com/tutorials-3/sniffing-bluetooth-packets-with-kismet-and-wireshark-in-ubuntu-12-04/

https://github.com/greatscottgadgets/ubertooth/wiki/Build-Guide

https://github.com/greatscottgadgets/ubertooth/wiki/Capturing-BLE-in-Wireshark

http://stackoverflow.com/questions/23877761/sniffing-logging-your-own-android-bluetooth-traffic

https://lacklustre.net/bluetooth/wireshark.html

https://blog.lacklustre.net/posts/BLE_Fun_With_Ubertooth:_Sniffing_Bluetooth_Smart_and_Cracking_Its_Crypto/

http://superuser.com/questions/947593/how-can-i-sniff-bluetooth-traffic-coming-from-my-and-another-device

http://www.backtrack-linux.org/forums/showthread.php?t=41552

http://www.splitbits.com/2014/05/14/ubertooth-spectools-chromebook/

http://ubertooth.sourceforge.net/usage/start/

http://hackerific.net/2012/01/28/Spectrum-Tools-and-Ubertooth-One/

https://penturalabs.wordpress.com/2014/02/20/ubertooth-updated-for-2014/

https://blog.lacklustre.net/

相关实践学习
如何在云端创建MySQL数据库
开始实验后,系统会自动创建一台自建MySQL的 源数据库 ECS 实例和一台 目标数据库 RDS。
Sqoop 企业级大数据迁移方案实战
Sqoop是一个用于在Hadoop和关系数据库服务器之间传输数据的工具。它用于从关系数据库(如MySQL,Oracle)导入数据到Hadoop HDFS,并从Hadoop文件系统导出到关系数据库。 本课程主要讲解了Sqoop的设计思想及原理、部署安装及配置、详细具体的使用方法技巧与实操案例、企业级任务管理等。结合日常工作实践,培养解决实际问题的能力。本课程由黑马程序员提供。
相关文章
|
Linux 网络安全
树莓派开发笔记(十一):蓝牙的使用,BlueZ协议(双树莓探测rssi并通过蓝牙互传获取的rssi信号强度)
树莓派开发笔记(十一):蓝牙的使用,BlueZ协议(双树莓探测rssi并通过蓝牙互传获取的rssi信号强度)
树莓派开发笔记(十一):蓝牙的使用,BlueZ协议(双树莓探测rssi并通过蓝牙互传获取的rssi信号强度)
|
4月前
|
存储 网络协议 Linux
GIGE 协议摘录 —— 设备发现(一)
GIGE 协议摘录 —— 设备发现(一)
109 3
|
安全 网络安全 数据安全/隐私保护
计算机网络实验(思科模拟器Cisco Packet Tracer)——无线路由和防火墙配置
计算机网络实验(思科模拟器Cisco Packet Tracer)——无线路由和防火墙配置
计算机网络实验(思科模拟器Cisco Packet Tracer)——无线路由和防火墙配置
|
网络架构
计算机网络实验(思科模拟器Cisco Packet Tracer)——路由器配置
计算机网络实验(思科模拟器Cisco Packet Tracer)——路由器配置
计算机网络实验(思科模拟器Cisco Packet Tracer)——路由器配置
|
传感器 XML 物联网
Android项目实战(三十四):蓝牙4.0 BLE 多设备连接
原文:Android项目实战(三十四):蓝牙4.0 BLE 多设备连接   最近项目有个需求,手机设备连接多个蓝牙4.0 设备 并获取这些设备的数据。   查询了很多资料终于实现,现进行总结。   ------------------------------------------------...
1633 0
|
物联网 定位技术 Android开发
【错误记录】BLE 蓝牙搜索失效 ( 关闭了 GPS 定位导致的问题 | 蓝牙串口工具推荐 )
【错误记录】BLE 蓝牙搜索失效 ( 关闭了 GPS 定位导致的问题 | 蓝牙串口工具推荐 )
326 0
【错误记录】BLE 蓝牙搜索失效 ( 关闭了 GPS 定位导致的问题 | 蓝牙串口工具推荐 )
|
物联网 Android开发
蓝牙BLE(BlueTooth BLE)入门及爬坑指南
前言 最近比较忙,两三周没有更新简书了,公司正好在做蓝牙BLE的项目,本来觉得挺简单的东西从网上找了个框架,就咔咔地开始搞,搞完以后才发现里面还有不少坑呢,故而写一篇蓝牙BLE入门及爬坑指南,旨在帮助刚入蓝牙BLE的小伙伴们少走弯路。
2859 0
