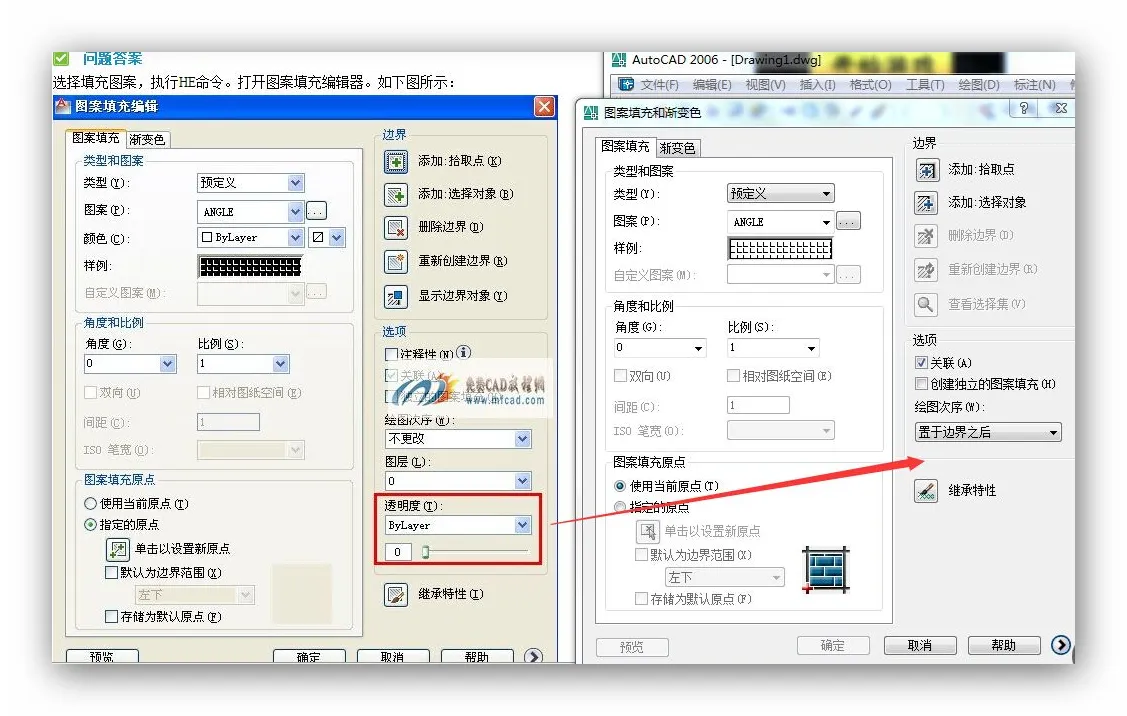

在生产制图过程中，图层有利于更好的地理信息的分类，但显示就有些问题了，比如多个面层重叠。通常为了显示多个面重叠区域的特征，我们通常的做法是设置图层填充（符号填充，如地籍处理中经常这样做），或者设置图层透明。设置图层透明在其他软件里非常好办，基本都有过这样的功能，但在CAD中可比较难办了。在CAD2007系列版本中，只能设置图层颜色填充，不能设置透明度，但在高版本中可以设置透明度。下面是对比图：

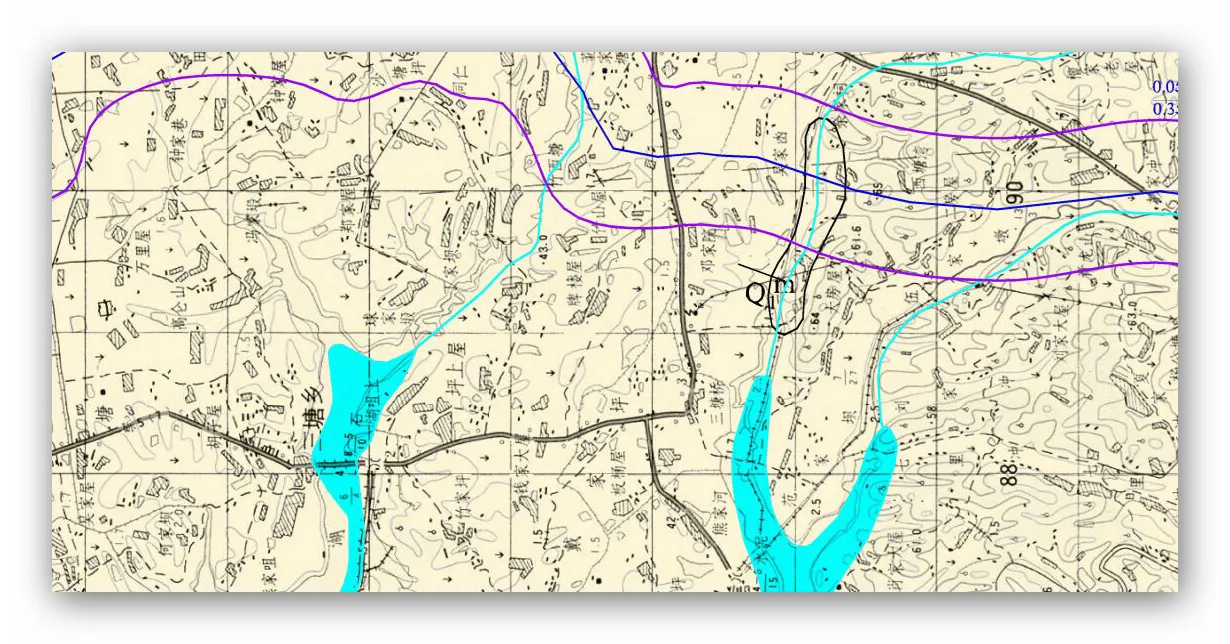

现在的需求是将两个面层叠加显示，并能透明。
下面是在CAD2013中设置图层透明的方法：

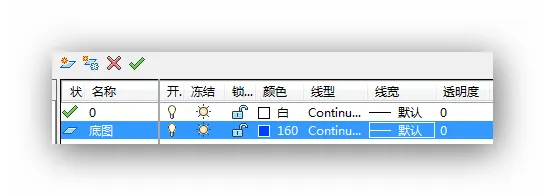

1.新建图层：底图用来存放背景，0层用来存放湖泊；
2.拾取样图底色RGB(254,245,214)，湖泊RGB(5,249,247)；

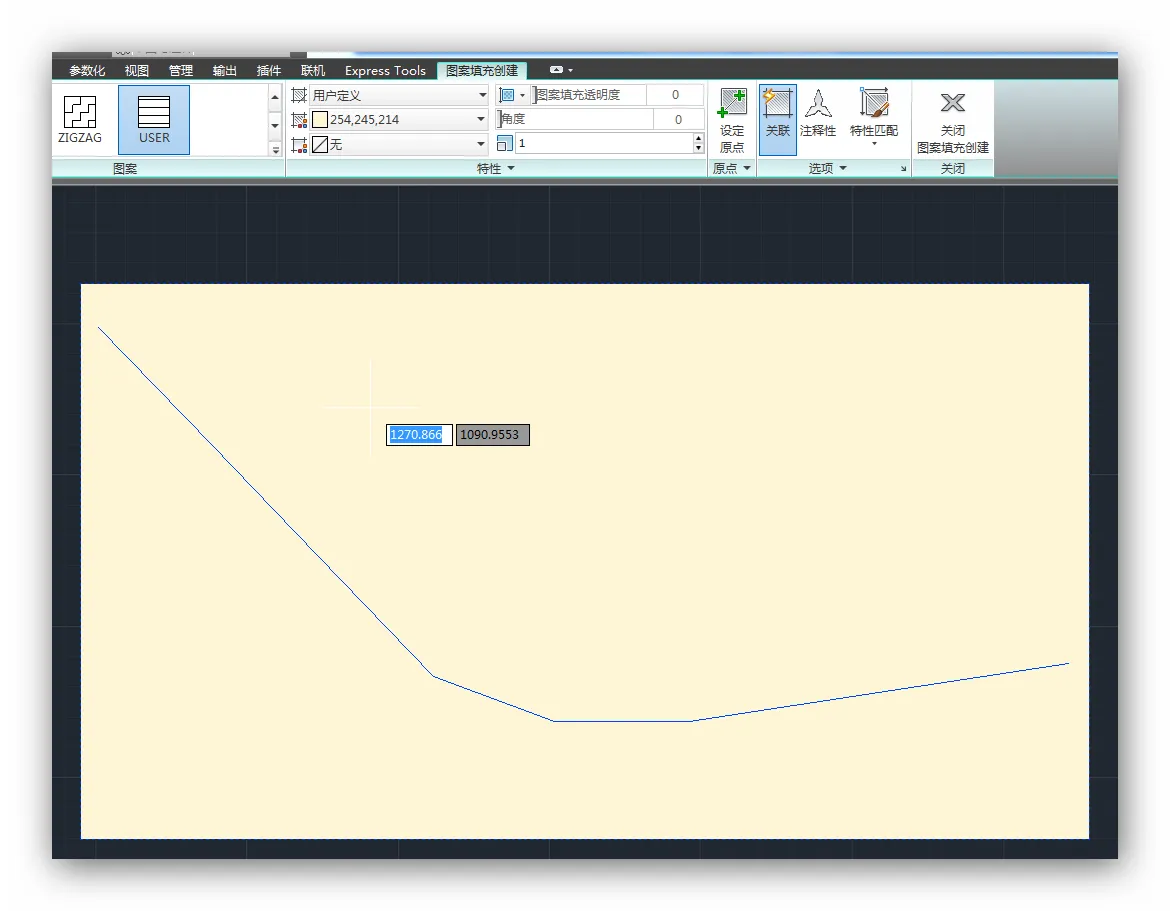

3.在CAD2013中绘制底图，并填充RGB(254,245,214)，为了突出透明功能，还画了一条线；

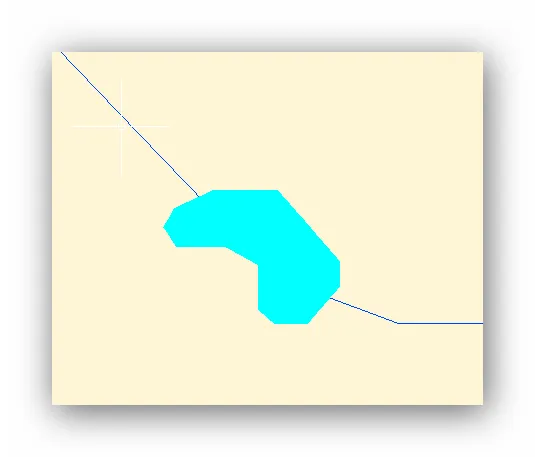

4.在0层绘制湖泊，并填充青色，默认情况下是这样的RGB(0,255,255)：

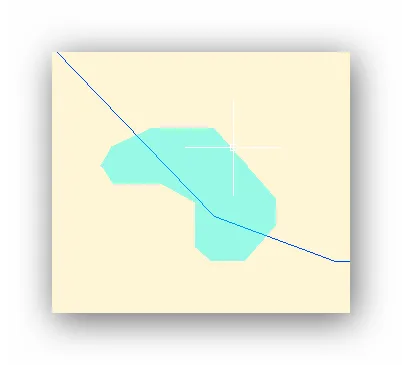

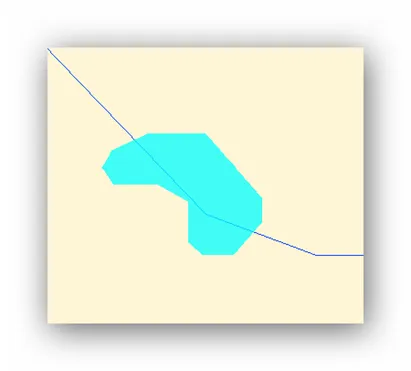

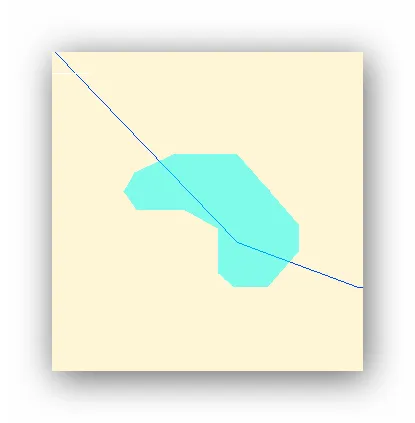

5.调整显示，设置为适合的颜色和透明度。下面分别是透明度25%、50%和60%。其RGB值分别为RGB(64,252,245)，RGB(128,250,234)，RGB(152,249,230)

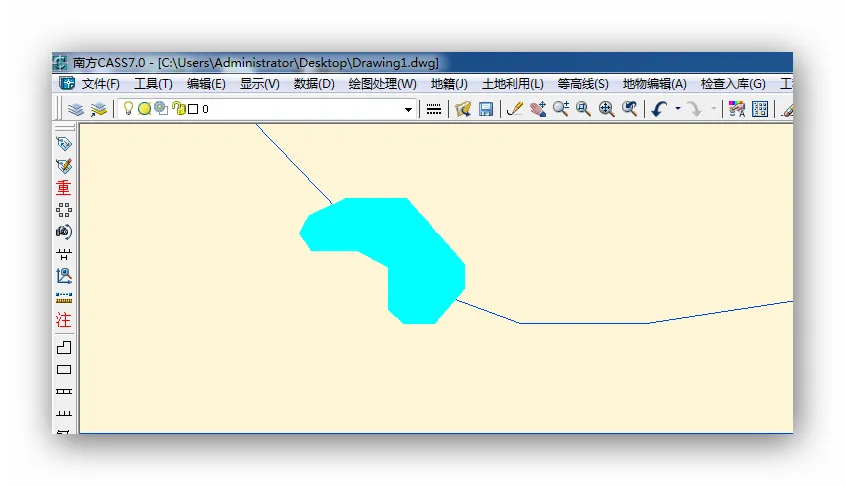

我将设置好透明的dwg用低版本打开，透明设置就没有了。
小结：在CAD设置透明度颜色，必须使用高版本的CAD.
