iscsi介绍及iscsi target配置

简介: iSCSI 主要是透过 TCP/IP 的技术,将储存设备端透过 iSCSI target (iSCSI 目标) 功能,做成可以提供磁盘的服务器端,再透过 iSCSI initiator (iSCSI 初始化用户) 功能,做成能够挂载使用 iSCSI target 的客户端,如此便能透过 iSCSI 协议来进行磁盘的应用了。

iSCSI 主要是透过 TCP/IP 的技术,将储存设备端透过 iSCSI target (iSCSI 目标) 功能,做成可以提供磁盘的服务器端,再透过 iSCSI initiator (iSCSI 初始化用户) 功能,做成能够挂载使用 iSCSI target 的客户端,如此便能透过 iSCSI 协议来进行磁盘的应用了。

也就是说,iSCSI 这个架构主要将储存装置与使用的主机分为两个部分,分别是:

  •  iSCSI target:就是储存设备端,存放磁盘或 RAID 的设备,目前也能够将 Linux 主机仿真成 iSCSI target 了!目的在提供其他主机使用的『磁盘』;
  •  iSCSI initiator:就是能够使用 target 的客户端,通常是服务器。 也就是说,想要连接到 iSCSI target 的服务器,也必须要安装 iSCSI initiator 的相关功能后才能够使用 iSCSI target 提供的磁盘就是了。

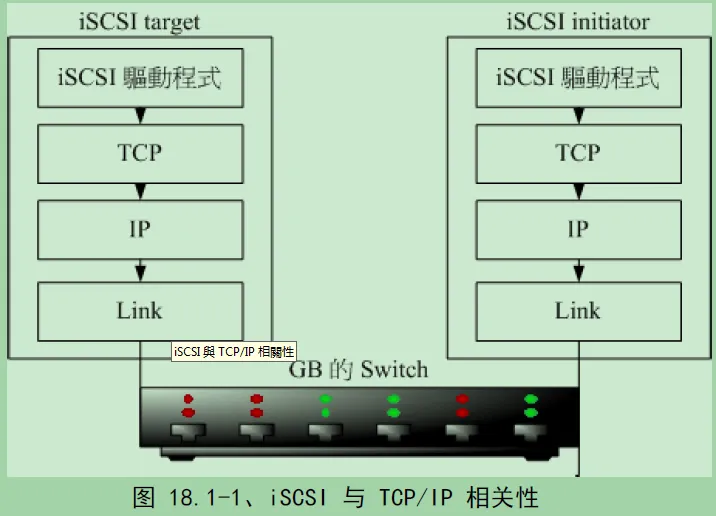

如下图所示,iSCSI 是在 TCP/IP 上面所开发出来的一套应用,所以得要有网络才行啊



iSCSI target 的设定

能够完成 iSCSI target/initiator 设定的项目非常多,找的到的就有底下这几个:

  •  Linux SCSI target framework (tgt):http://stgt.sourceforge.net/
  •  Linux-iSCSI Project:http://linux-iscsi.sourceforge.net/
  •  Open-iSCSI:http://www.open-iscsi.org/

由于被我们 CentOS 6.4 官方直接使用的是 tgt 这个软件,因此底下我们会使用 tgt 来介绍整个 iSCSI target 的设定喔!



所需软件与软件结构

CentOS 将 tgt 的软件名称定义为 scsi-target-utils ,因此你得要使用 yum 去安装他才行。至于用来作为 initiator 的软件则是使用 linux-iscsi 的项目,该项目所提供的软件名称则为 iscsi-initiator-utils 。所以,总的来说,你需要的软件有:

  • scsi-target-utils:用来将 Linux 系统仿真成为 iSCSI target 的功能;
  • iscsi-initiator-utils:挂载来自 target 的磁盘到 Linux 本机上。

那么 scsi-target-utils 主要提供哪些档案呢?基本上有底下几个比较重要需要注意的:

  • /etc/tgt/targets.conf:主要配置文件,设定要分享的磁盘格式与哪几颗;
  • /usr/sbin/tgt-admin:在线查询、删除 target 等功能的设定工具;
  • /usr/sbin/tgt-setup-lun:建立 target 以及设定分享的磁盘与可使用的

客户端等工具软件。

  • /usr/sbin/tgtadm:手动直接管理的管理员工具 (可使用配置文件取代);
  • /usr/sbin/tgtd:主要提供 iSCSI target 服务的主程序;
  • /usr/sbin/tgtimg:建置预计分享的映像文件装置的工具 (以映像文件仿真磁盘);

其实 CentOS 已经将很多功能都设定好了,因此我们只要修订配置文件,然后启动 tgtd 这个服务就可以啰! 接下来,就让我们实际来玩一玩 iSCSI target 的设定吧!

target 的实际设定

从上面的分析来看,iSCSI 就是透过一个网络接口,将既有的磁盘给分享出去就是了。那么有哪些类型的磁盘可以分享呢? 这包括:

  •  使用 dd 指令所建立的大型档案可供仿真为磁盘 (无须预先格式化);
  •  使用单一分割槽 (partition) 分享为磁盘;
  •  使用单一完整的磁盘 (无须预先分割);
  • 使用磁盘阵列分享 (其实与单一磁盘相同方式);
  • 使用软件磁盘阵列 (software raid) 分享成单一磁盘;
  • 使用 LVM 的 LV 装置分享为磁盘。

建立所需要的磁盘装置

既然 iSCSI 要分享的是磁盘,那么我们得要准备好啊!目前预计准备的磁盘为:

  • 建立一个名为 /srv/iscsi/disk1.img 的 500MB 档案;
  • 使用 /dev/sda10 提供 2GB 作为分享 (从第一章到目前为止的分割数);
  • 使用 /dev/server/iscsi01 的 2GB LV 作为分享 (再加入 5GB /dev/sda11 到 server VG 中)。

实际处理的方式如下:

# 1. 建立大型档案:
[root@www ~]# mkdir /srv/iscsi
[root@www ~]# dd if=/dev/zero of=/srv/iscsi/disk1.img bs=1M count=500
[root@www ~]# chcon -Rv -t tgtd_var_lib_t /srv/iscsi/
[root@www ~]# ls -lh /srv/iscsi/disk1.img
-rw-r--r--. 1 root root 500M Aug 2 16:22 /srv/iscsi/disk1.img <==容量对的!

# 2. 建立实际的 partition 分割: [root@www ~]# fdisk /dev/sda <==实际的分割方式自己处理吧!
[root@www ~]# partprobe <==某些情况下得 reboot 喔!
[root@www ~]# fdisk -l
Device Boot Start End Blocks Id System
/dev/sda10 2202 2463 2104483+ 83 Linux
/dev/sda11 2464 3117 5253223+ 8e Linux LVM
# 只有输出 /dev/sda{10,11} 信息,其他的都省略了。注意看容量,上述容量单位 KB
[root@www
~]# swapon -s; mount | grep 'sda1'
# 自己测试一下 /dev/sda{10,11} 不能够被使用喔!若有被使用,请 umount 或 swapoff

# 3. 建立 LV 装置 : [root@www ~]# pvcreate /dev/sda11
[root@www ~]# vgextend server /dev/sda11 [root@www ~]# lvcreate -L 2G -n iscsi01 server [root@www ~]# lvscan
ACTIVE '/dev/server/myhome' [6.88 GiB] inherit
ACTIVE '/dev/server/iscsi01' [2.00 GB] inherit

规划分享的 iSCSI target 檔名

iSCSI 有一套自己分享 target 档名的定义,基本上,藉由 iSCSI 分享出来的 target 檔名都是以 iqn 为开头,意思是:『iSCSI Qualified Name (iSCSI 合格名称)』的意思。那么在 iqn 后面要接啥档名呢?通常是这样的:

iqn.yyyy-mm.<reversed domain name>:identifier
iqn.年年-月.单位网域名的反转写法 :这个分享的target名称

我做这个测试的时间是 2014 年 10 月份,然后鸟哥的机器是 www.vlnb.net ,反转网域写法为 net.vlnb, 然后,想要的 iSCSI target 名称是 vdisk ,那么就可以这样写:

iqn.2014-010.net.vlnb:vdisk

另外,就如同一般外接式储存装置 (target 名称) 可以具有多个磁盘一样,我们的 target 也能够拥有数个磁盘装置的。 每个在同一个 target 上头的磁盘我们可以将它定义为逻辑单位编号 (Logical Unit Number, LUN)。我们的 iSCSI initiator 就是跟 target 协调后才取得 LUN 的存取权就是了。在这个简单案例中,最终的结果,我们会有一个 target ,在这个 target 当中可以使用三个 LUN 的磁盘。



设定 tgt 的配置文件 /etc/tgt/targets.conf

接下来我们要开始来修改配置文件了。基本上,配置文件就是修改 /etc/tgt/targets.conf 啦。这个档案的内容可以改得很简单, 最重要的就是设定前一点规定的 iqn 名称,以及该名称所对应的装置,然后再给予一些可能会用到的参数而已。 多说无益,让我们实际来实作看看:

[root@www ~]# vim /etc/tgt/targets.conf
# 此档案的语法如下:
<target iqn.相关装置的target名称>
   backing-store /你的/虚拟设备/完整檔名-1
   backing-store /你的/虚拟设备/完整檔名-2
</target>
<target iqn.2014-10.net.vlnb:vdisk>
   backing-store /srv/iscsi/disk1.img <==LUN 1 (LUN 的编号通常照顺序)
   backing-store /dev/sda10 <==LUN 2    backing-store /dev/server/iscsi01 <==LUN 3 </target>

事实上,除了 backing-store 之外,在这个配置文件当中还有一些比较特别的参数可以讨论看看 (man tgt-admin):

  • backing-store (虚拟的装置), direct-store (实际的装置): 设定装置时,如果你的整颗磁盘是全部被拿来当 iSCSI 分享之用,那么才能够使用 direct-store 。不过,根据网络上的其他文件, 似乎说明这个设定值有点危险的样子。所以,基本上还是建议单纯使用模拟的 backing-store 较佳。例如鸟哥的简单案例中,就通通使用 backing-store 而已
  • initiator-address (用户端地址): 如果你想要限制能够使用这个 target 的客户端来源,才需要填写这个设定值。基本上,不用设定它 (代表所有人都能使用的意思), 因为我们后来会使用 iptables 来规范可以联机的客户端嘛!
  • incominguser (用户账号密码设定): 如果除了来源 IP 的限制之外,你还想要让使用者输入账密才能使用你的 iSCSI target 的话,那么就加用这个设定项目。 此设定后面接两个参数,分别是账号与密码啰。
  • write-cache [off|on] (是否使用快取): 在预设的情况下,tgtd 会使用快取来增快速度。不过,这样可能会有遗失数据的风险。所以,如果你的数据比较重要的话, 或许不要使用快取,直接存取装置会比较妥当一些。

上面的设定值要怎么用呢?现在,假设你的环境中,仅允许 192.168.100.0/24 这个网段可以存取 iSCSI target,而且存取时需要帐密分别为 vuser, vpasswd ,此外,不要使用快取,那么原本的配置文件之外,还得要加上这样的参数才行 (基本上,使用上述的设定即可,底下的设定是多加测试用的,不需要填入你的设定中)。

[root@www ~]# vim /etc/tgt/targets.conf
<target iqn.2014-10.net.vlnb:vdisk>
  backing-store /home/iscsi/disk1.img
  backing-store /dev/sda7
  backing-store /dev/server/iscsi01
   initiator-address 192.168.100.0/24
   incominguser vbirduser vbirdpasswd
   write-cache off
</target>

启动 iSCSI target 以及观察相关端口口与磁盘信息
再来则是启动、开机启动,以及观察 iSCSI target 所启动的埠口啰:

[root@www ~]# /etc/init.d/tgtd start
[root@www ~]# chkconfig tgtd on
[root@www ~]# netstat -tlunp | grep tgt
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name
tcp 0 0 0.0.0.0:3260 0.0.0.0:* LISTEN
26944/tgtd tcp 0 0 :::3260 :::* LISTEN
26944/tgtd
# 重点就是那个 3260 TCP 封包啦!等一下的防火墙务必要开放这个埠口。
# 观察一下我们 target 相关信息,以及提供的 LUN 数据内容: [root@www ~]# tgt-admin --show
Target 1: iqn.2011-08.vbird.centos:vbirddisk <==就是我们的 target
  System information:
    Driver: iscsi
    State: ready
  I_T nexus information:
  LUN information:
    LUN: 0
      Type: controller <==这是个控制器,并非可以用的 LUN 喔!
     ....(中间省略)....
  LUN: 1
    Type: disk <==第一个 LUN,是磁盘 (disk) 喔!
    SCSI ID: IET 00010001
    SCSI SN: beaf11
    Size: 2155 MB <==容量有这么大!
    Online: Yes
    Removable media: No Backing store
    type: rdwr
    Backing store path: /dev/sda10 <==磁盘所在的实际文件名
  LUN: 2
    Type: disk
    SCSI ID: IET 00010002
    SCSI SN: beaf12
    Size: 2147 MB
    Online: Yes
    Removable media: No
    Backing store type: rdwr
    Backing store path: /dev/server/iscsi01
   LUN: 3
    Type: disk
    SCSI ID: IET 00010003
    SCSI SN: beaf13
    Size: 524 MB
    Online: Yes
    Removable media: No
    Backing store type: rdwr
    Backing store path: /srv/iscsi/disk1.img
Account information:
  vuser <==额外的帐户信息
ACL information:
  192.168.100.0/24 <==额外的来源 IP 限制

请将上面的信息对照一下我们的配置文件呦!看看有没有错误就是了!尤其注意每个 LUN 的容量、实际磁盘路径! 那个项目不能错误就是了。(照理说 LUN 的数字应该与 backing-store 设定的顺序有关,不过,在鸟哥的测试中, 出现的顺序并不相同!因此,还是需要使用 tgt-admin --show 去查阅查阅才好!)

设定防火墙

不论你有没有使用 initiator-address 在 targets.conf 配置文件中,iSCSI target 就是使用 TCP/IP 传输数据的, 所以你还是得要在防火墙内设定可以联机的客户端才行!既然 iSCSI 仅开启 3260 埠口,那么我们就这么进行即可:可以参考http://www.111cn.net/sys/linux/44803.htm

[root@www ~]# vi /etc/sysconfig/iptables
iptables -A INPUT -p tcp -s 192.168.100.0/24 --dport 3260 -j ACCEPT

iSCSI initiator 的设定

谈完了 target 的设定,并且观察到相关 target 的 LUN 数据后,接下来就是要来挂载使用啰。使用的方法很简单, 只不过我们得要安装额外的软件来取得 target 的 LUN 使用权就是了。

所需软件与软件结构

在前一小节就谈过了,要设定 iSCSI initiator 必须要安装 iscsi-initiator-utils 才行。安装的方法请使用 yum 去处理,这里不再多讲话。那么这个软件的结构是如何呢?

  • /etc/iscsi/iscsid.conf:主要的配置文件,用来连结到 iSCSI target 的设定;
  •  /sbin/iscsid:启动 iSCSI initiator 的主要服务程序;
  •  /sbin/iscsiadm:用来管理 iSCSI initiator 的主要设定程序;
  •  /etc/init.d/iscsid:让本机模拟成为 iSCSI initiater 的主要服务;
  •  /etc/init.d/iscsi:在本机成为 iSCSI initiator 之后,启动此脚本,让我们可以登入 iSCSI target。所以 iscsid 先启动后,才能启动这个服务。为了防呆,所以 /etc/init.d/iscsi 已经写了一个启动指令, 启动 iscsi 前尚未启动 iscsid ,则会先呼叫 iscsid 才继续处理 iscsi 喔

老实说,因为 /etc/init.d/iscsi 脚本已经包含了启动 /etc/init.d/iscsid 的步骤在里面,所以,理论上, 你只要启动 iscsi 就好啦!此外,那个 iscsid.conf 里面大概只要设定好登入 target 时的帐密即可, 其他的 target 搜寻、设定、取得的方法都直接使用 iscsiadm 这个指令来完成。由于 iscsiadm 侦测到的结果会直接写入 /var/lib/iscsi/nodes/ 当中,因此只要启动 /etc/init.d/iscsi 就能够在下次开机时,自动的连结到正确的 target 啰。 那么就让我们来处理处理整个过程吧

initiator 的实际设定

首先,我们得要知道 target 提供了啥咚咚啊,因此,理论上,不论是 target 还是 initiator 都应该是要我们管理的机器才对。 而现在我们知道 target 其实有设定账号与密码的,所以底下我们就得要修改一下 iscsid.conf 的内容才行。

修改 /etc/iscsi/iscsid.conf 内容,并启动 iscsi

这个档案的修改很简单,因为里面的参数大多已经预设做的不错了,所以只要填写 target 登入时所需要的帐密即可。 修改的地方有两个,一个是侦测时 (discovery) 可能会用到的帐密,一个是联机时 (node) 会用到的帐密:

[root@clientlinux ~]# vim /etc/iscsi/iscsid.conf
node.session.auth.username = vbirduser <==在 target 时设定的
node.session.auth.password = vbirdpasswd <==约在 53, 54 行
discovery.sendtargets.auth.username = vbirduser <==约在 67, 68 行
discovery.sendtargets.auth.password = vbirdpasswd
[root@clientlinux ~]# chkconfig iscsid on
[root@clientlinux ~]# chkconfig iscsi on

由于我们尚未与 target 联机,所以 iscsi 并无法让我们顺利启动的!因此上面只要 chkconfig 即可,不需要启动他。 要开始来侦测 target 与写入系统信息啰。全部使用 iscsiadm 这个指令就可以完成所有动作了。

侦测 192.168.100.254 这部 target 的相关数据
虽然我们已经知道 target 的名字,不过,这里假设还不知道啦!因为有可能哪一天你的公司有钱了, 会去买实体的 iSCSI 数组嘛!所以这里还是讲完整的侦测过程好了!你可以这样使用:

[root@clientlinux ~]# iscsiadm -m discovery -t sendtargets -p IP:port
选项与参数:
-m discovery :使用侦测的方式进行 iscsiadmin 指令功能;
-t sendtargets :透过 iscsi 的协议,侦测后面的设备所拥有的 target 数据 -p IP:port :就是那部 iscsi 设备的 IP 与埠口,不写埠口预设是 3260 啰!

范例:侦测 192.168.100.254 这部 iSCSI 设备的相关数据 [root@clientlinux ~]# iscsiadm -m discovery -t sendtargets -p 192.168.100.254
192.168.100.254:3260,1 iqn.2014-10.net.vbnl:vdisk
# 192.168.100.254:3260,1 :在此 IP, 端口口上面的 target 号码,本例中为 target1
#iqn.2014-10.net.vbnl:vdisk :就是我们的 target 名称啊!

[root@clientlinux ~]# ll -R /var/lib/iscsi/nodes/
/var/lib/iscsi/nodes/iqn.2014-10.net.vbnl:vdisk
/var/lib/iscsi/nodes/iqn.2014-10.net.vbnl:vdisk/192.168.100.254,3260,1
# 上面的特殊字体部分,就是我们利用 iscsiadm 侦测到的 target 结果!

现在我们知道了 target 的名称,同时将所有侦测到的信息通通写入到上述 /var/lib/iscsi/nodes/iqn.2014-10.net.vbnl:vbirddisk/192.168.100.254,3260,1 目录内的 default 档案中, 若信息有修订过的话,那你可以到这个档案内修改,也可以透过 iscsiadm 的 update 功能处理相关参数的。

开始进行联机 iSCSI target

因为我们的 initiator 可能会连接多部的 target 设备,因此,我们得先要瞧瞧目前系统上面侦测到的 target 有几部, 然后再找到我们要的那部 target 来进行登入的作业。不过,如果你想要将所有侦测到的 target 全部都登入的话, 那么整个步骤可以再简化:

范例:根据前一个步骤侦测到的资料,启动全部的 target
[root@clientlinux ~]# /etc/init.d/iscsi restart
正在停止 iscsi: [ 确定 ]
正在激活 iscsi: [ 确定 ]
# 将系统里面全部的 target 通通以 /var/lib/iscs/nodes/ 内的设定登入
# 上面的特殊字体比较需要注意啦!你只要做到这里即可,底下的瞧瞧就好。 范例:显示出目前系统上面所有的 target 数据:
[root@clientlinux ~]# iscsiadm -m node
192.168.100.254:3260,1 iqn.2014-10.net.vbnl:vdisk
选项与参数:
-m node:找出目前本机上面所有侦测到的 target 信息,可能并未登入喔

范例:仅登入某部 target ,不要重新启动 iscsi 服务
[root@clientlinux ~]# iscsiadm -m node -T target名称 --login
选项与参数:
-T target名称:仅使用后面接的那部 target ,target 名称可用上个指令查到!
--login :就是登入啊!

[root@clientlinux ~]# iscsiadm -m node -T iqn.iqn.2014-10.net.vbnl:vdisk \
> --login
# 这次进行会出现错误,是因为我们已经登入了,不可重复登入喔!

接下来呢?呵呵!很棒的是,我们要来开始处理这个 iSCSI 的磁盘了喔!怎么处理?瞧一瞧!

[root@clientlinux ~]# fdisk -l
Disk /dev/sda: 8589 MB, 8589934592 bytes <==这是原有的那颗磁盘,略过不看
 ....(中间省略)....
Disk /dev/sdc: 2147 MB, 2147483648 bytes
67 heads, 62 sectors/track, 1009 cylinders
Units = cylinders of 4154 * 512 = 2126848 bytes
Sector size (logical/physical): 512 bytes / 512 bytes

Disk /dev/sdb: 2154 MB, 2154991104 bytes
67 heads, 62 sectors/track, 1013 cylinders
Units = cylinders of 4154 * 512 = 2126848 bytes
Sector size (logical/physical): 512 bytes / 512 bytes

Disk /dev/sdd: 524 MB, 524288000 bytes
17 heads, 59 sectors/track, 1020 cylinders
Units = cylinders of 1003 * 512 = 513536 bytes
Sector size (logical/physical): 512 bytes / 512 bytes

你会发现主机上面多出了三个新的磁盘,容量与刚刚在 192.168.100.254 那部 iSCSI target 上面分享的 LUN 一样大。 那这三颗磁盘可以怎么用?你想怎么用就怎么用啊!只是,唯一要注意的,就是 iSCSI target 每次都要比 iSCSI initiator 这部主机还要早开机,否则我们的 initiator 恐怕就会出问题。

更新/删除/新增 target 数据的方法

[root@clientlinux ~]# iscsiadm -m node -T targetname --logout [root@clientlinux ~]# iscsiadm -m node -o [delete|new|update] -T targetname
选项与参数: --logout :就是注销 target,但是并没有删除 /var/lib/iscsi/nodes/ 内的数据
-o delete:删除后面接的那部 target 链接信息 (/var/lib/iscsi/nodes/*)
-o update:更新相关的信息
-o new :增加一个新的 target 信息。

范例:关闭来自鸟哥的 iSCSI target 的数据,并且移除链接
[root@clientlinux ~]# iscsiadm -m node <==还是先秀出相关的 target iqn 名称
192.168.100.254:3260,1 iqn.2014-10.net.vbnl:vdisk
[root@clientlinux ~]# iscsiadm -m node -T iqn.2014-10.net.vbnl:vdisk \
> --logout
Logging out of session [sid: 1, target:
iqn.2011-08.vbird.centos:vbirddisk, portal: 192.168.100.254,3260]
Logout of [sid: 1, target: iqn.2014-10.net.vbnl:vdisk, portal: 192.168.100.254,3260] successful.
# 这个时候的 target 连结还是存在的,虽然注销你还是看的到!

[root@clientlinux ~]# iscsiadm -m node -o delete \
> -T
iqn.iqn.2014-10.net.vbnl:vdisk
[root@clientlinux ~]# iscsiadm -m node
iscsiadm: no records found! <==嘿嘿!不存在这个 target 了~
[root@clientlinux ~]# /etc/init.d/iscsi restart
# 你会发现唔!怎么 target 的信息不见了!这样瞭了乎

如果一切都没有问题,现在,请回到 discovery 的过程,重新再将 iSCSI target 侦测一次,再重新启动 initiator 来取得那三个磁盘吧!我们要来测试与利用该磁盘啰!
